Một tủ điện có bốn thiết bị cần nối mạng. Bên mua lấy chiếc switch 5 cổng rẻ nhất trên thị trường, cắm vào nguồn 24 VDC của tủ. Ba tháng sau, mỗi lần máy nén khởi động là mạng rớt vài giây, và không ai biết cổng nào đang lỗi vì switch không có đèn báo lẫn tiếp điểm cảnh báo. Chiếc switch đó không sai chức năng — nó chỉ không phải thiết bị công nghiệp.
Advantech chia switch Ethernet công nghiệp thành nhiều họ. Ba họ hay được hỏi nhất là EKI-2000 (không quản lý), EKI-5000 (ProView, quản lý nhẹ) và EKI-7000 (quản lý đầy đủ). Bài này đối chiếu ba đại diện có datasheet công bố trên trang hãng: EKI-2525, EKI-5525SI và EKI-7710G-2C.
Điểm chung: thứ khiến chúng là switch "công nghiệp"
Cả ba họ đều dùng nguồn vào 12–48 VDC với hai đầu vào dự phòng qua cầu đấu vít, có bảo vệ đảo cực và bảo vệ quá dòng, kèm một tiếp điểm relay báo lỗi. Đây là điểm khác biệt lớn nhất so với switch văn phòng: không có adapter cắm ổ điện, không có nguồn đơn, và khi mất một trong hai nguồn thì relay đóng để PLC hoặc SCADA biết ngay.
Vỏ đều là kim loại đạt IP30, gắn thanh DIN hoặc gắn tường. Cả ba đều được thử theo IEC 60068-2-27 (sốc), IEC 60068-2-32 (rơi tự do) và IEC 60068-2-6 (rung), cùng bộ thử miễn nhiễm EN 61000-4-2 đến EN 61000-4-8. Bộ EN 61000-4 chính là phần trả lời cho hiện tượng "máy nén khởi động thì mạng rớt": xung điện từ, xung đột biến và phóng tĩnh điện được thử ở mức công nghiệp chứ không phải mức thiết bị dân dụng.
Điểm khác nhau nằm ở phần mềm bên trong và ở khả năng nhìn thấy mạng đang chạy thế nào.
EKI-2000: không quản lý, cắm là chạy

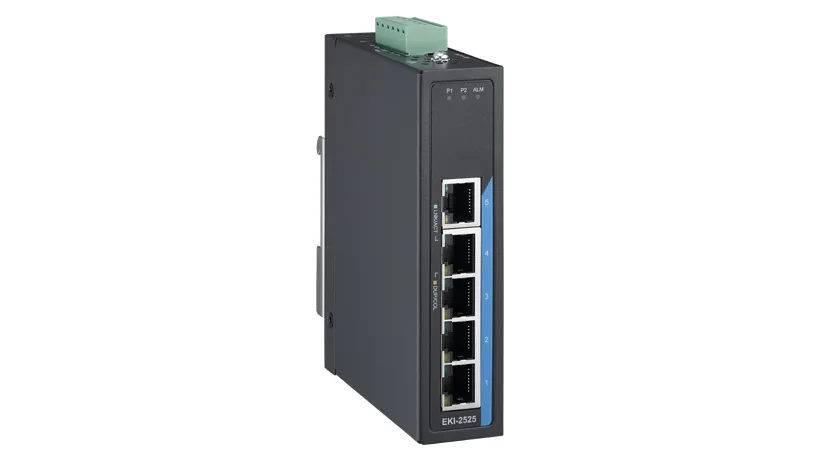

EKI-2525 có 5 cổng RJ45 10/100Base-T(X) tự nhận MDI/MDI-X và tự thương lượng tốc độ, bản 8 cổng là EKI-2528. Kích thước 30 x 120 x 95 mm, tiêu thụ 2,88 W. Mỗi cổng có hai đèn báo trạng thái liên kết, tốc độ và xung đột; toàn máy có đèn P1, P2 và ALM.
Điểm cần chú ý khi báo giá là hậu tố I. EKI-2525 bản thường làm việc -10 đến 60 °C, còn EKI-2525I mở rộng -40 đến 75 °C. Tủ điện ngoài trời hoặc cạnh lò nung phải lấy bản I; chênh lệch giá nhỏ hơn nhiều so với chi phí một lần dừng dây chuyền. MTBF công bố của EKI-2525/I là 412.590 giờ.
Họ EKI-2000 cũng có các bản cấp nguồn qua cáp mạng (PoE) cho camera và điểm truy cập Wi-Fi; trên site có EKI-2525PA. Với bản PoE, tổng công suất PoE phải cộng vào ngân sách nguồn 24 VDC của tủ, không tính riêng phần switch.
Giới hạn của họ này: không có VLAN, không có cây dự phòng, không đọc được lưu lượng từng cổng. Khi mạng có sự cố, cách duy nhất là rút từng dây ra thử.
EKI-5000: ProView — nhìn thấy mạng mà không phải làm IT

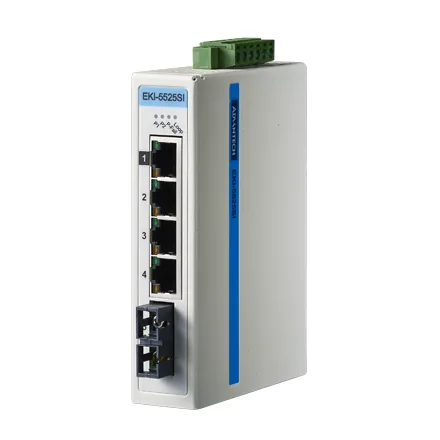

EKI-5525SI có 4 cổng RJ45 cộng một cổng quang 100FX chuẩn SC single-mode, cự ly tới 30 km, bước sóng 1310 nm, công suất phát -8/-15 dBm, độ nhạy thu -34 dBm, sợi 9/125 μm. Bản đa mode là EKI-5525MI, cự ly tới 2 km. Sợi quang là cách duy nhất vượt giới hạn 100 m của cáp đồng và cũng là cách cắt vòng lặp đất giữa hai nhà xưởng.
Chữ ProView nằm ở chỗ switch nói được hai ngôn ngữ cùng lúc: Modbus/TCP cho phần mềm SCADA và SNMP cho hệ thống quản trị mạng. Kỹ sư điều khiển đọc trạng thái cổng ngay trên màn hình SCADA đang có, không cần mở phần mềm mạng riêng. Máy còn có QoS theo cổng, phát hiện vòng lặp (loop detection), khung jumbo tới 9.216 byte, bảng MAC 2K, năng lực chuyển mạch 1 Gbps và hỗ trợ IEEE 802.3az tiết kiệm điện.
Về môi trường, EKI-5525SI làm việc -40 đến 75 °C (bản không có chữ I là -10 đến 60 °C), tiêu thụ tối đa 2,8 W, kích thước 27 x 120 x 84 mm, nguồn 12–48 VDC với dải chấp nhận 8,4–52,8 VDC, MTBF 282.703 giờ. Đáng chú ý là chứng nhận: ngoài IEC/EN 60950-1 và UL508, dòng này có Class 1 Division 2, ATEX và IECEx — cần khi lắp trong khu vực có khí dễ cháy. Sản phẩm trên site là EKI-5525SI.
EKI-7000: quản lý đầy đủ, vòng dự phòng dưới 20 ms

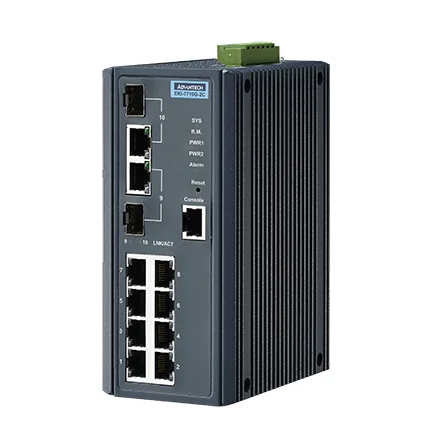

EKI-7710G-2C có 8 cổng 10/100/1000BASE-T cộng 2 cổng combo Gigabit đồng hoặc SFP, thêm một cổng console RS-232 trên đầu RJ45. Năng lực chuyển mạch 20 Gbps, tốc độ truyền 14,8 Mpps, bảng MAC 8K, khung jumbo 10.240 byte, tối đa 256 nhóm VLAN và 256 nhóm IGMP.
Thứ đáng tiền nhất ở họ này là dự phòng vòng. Ngoài STP, RSTP, MSTP và ERPS (G.8032) theo chuẩn, Advantech có X-Ring Pro với thời gian phục hồi dưới 20 ms. Con số này quan trọng vì nhiều giao thức thời gian thực trên nhà máy sẽ báo mất kết nối nếu đường truyền gián đoạn quá lâu; 20 ms thường nằm trong ngưỡng chịu đựng, còn 30 giây của STP cổ điển thì không.
Phần bảo mật cũng khác hẳn hai họ trên: 802.1X theo cổng và theo MAC, MAB, ACL tối đa 128 mục, RADIUS, TACACS+, DHCP Snooping, IP Source Guard, chống giả mạo ARP, SNMPv3, HTTPS, SSH2.0 và SFTP. Hãng công bố dòng này đạt IEC 62443-4-2 mức SL2 — tiêu chuẩn an toàn thông tin cho thiết bị hệ thống điều khiển công nghiệp. Ngoài ra còn có NEMA TS-2 cho tủ đèn giao thông và EN 50121-4 cho thiết bị đặt ven đường sắt.
Nhiệt độ: EKI-7710G-2C là -10 đến 60 °C, bản EKI-7710G-2CI là -40 đến 75 °C. Kích thước 74 x 152 x 105 mm, tiêu thụ 12,1 W ở 48 VDC, MTBF 1.679.827 giờ. Sản phẩm trên site là EKI-7710G-2C.
Bảng đối chiếu ba dòng
| Tiêu chí | EKI-2525 (EKI-2000) | EKI-5525SI (EKI-5000) | EKI-7710G-2C (EKI-7000) |
|---|---|---|---|
| Kiểu quản lý | Không quản lý | ProView: Modbus/TCP + SNMP | Quản lý đầy đủ (web, Telnet, SNMP v1/v2c/v3, console) |
| Cổng | 5 x RJ45 10/100 | 4 x RJ45 10/100 + 1 x 100FX SC single-mode | 8 x RJ45 Gigabit + 2 combo Gigabit/SFP |
| Cự ly quang | Không có | Tới 30 km (single-mode), 2 km (bản đa mode) | Theo module SFP lắp thêm |
| Dự phòng vòng | Không | Chỉ phát hiện vòng lặp | X-Ring Pro < 20 ms, RSTP/STP/MSTP, ERPS |
| VLAN, QoS | Không | QoS theo cổng | 802.1Q, QinQ, CoS/DSCP, giới hạn băng thông |
| Bảo mật | Không | Không | 802.1X, MAB, ACL, RADIUS, TACACS+, SNMPv3, HTTPS, SSH |
| Nguồn vào | 12–48 VDC, kép | 12–48 VDC (8,4–52,8 VDC), kép | 12–48 VDC, kép |
| Tiêu thụ | 2,88 W | Tối đa 2,8 W | 12,1 W @ 48 VDC |
| Nhiệt làm việc | -10~60 °C; -40~75 °C (EKI-2525I) | -40~75 °C (bản SI/MI) | -10~60 °C; -40~75 °C (EKI-7710G-2CI) |
| Kích thước (W x H x D) | 30 x 120 x 95 mm | 27 x 120 x 84 mm | 74 x 152 x 105 mm |
| MTBF công bố | 412.590 giờ | 282.703 giờ | 1.679.827 giờ |
| Chứng nhận đáng chú ý | UL 60950, UL 62368, CE, FCC Class A | UL508, Class 1 Division 2, ATEX, IECEx | UL 62368, NEMA TS-2, EN 50121-4, IEC 62443-4-2 SL2 |
Chọn dòng nào cho tủ của bạn
- Dưới 8 thiết bị trong một tủ, mạng phẳng, không có đường vòng: EKI-2000 là đủ. Nhớ lấy bản I nếu tủ nóng.
- Cần kéo sang nhà xưởng khác hoặc cần SCADA nhìn thấy trạng thái cổng: EKI-5000. Cổng quang giải quyết cả cự ly lẫn chống nhiễu, còn Modbus/TCP cho phép hiển thị trạng thái switch ngay trên màn hình vận hành.
- Mạng có vòng dự phòng, nhiều VLAN, hoặc phải qua kiểm tra an toàn thông tin: EKI-7000. X-Ring Pro và IEC 62443-4-2 SL2 là hai lý do chính.
- Có camera hoặc điểm truy cập Wi-Fi: chọn bản PoE và tính công suất PoE vào bộ nguồn của tủ trước khi mua.
- Khu vực có khí dễ cháy: đối chiếu danh mục chứng nhận từng mã. EKI-5525SI có ATEX và IECEx; không phải mã nào trong ba họ cũng có.
Một lưu ý cuối về cách đi dây. Switch công nghiệp không cứu được thiết kế mạng sai. Nếu đấu vòng mà không bật giao thức vòng, mạng sẽ bão broadcast; nếu đặt switch trong tủ kín không có khe thoát nhiệt, nhiệt độ quanh vỏ có thể vượt cả mức -40~75 °C mà datasheet ghi. Bài switch công nghiệp Advantech trên site có phần giới thiệu chung các họ EKI để tham khảo thêm.
