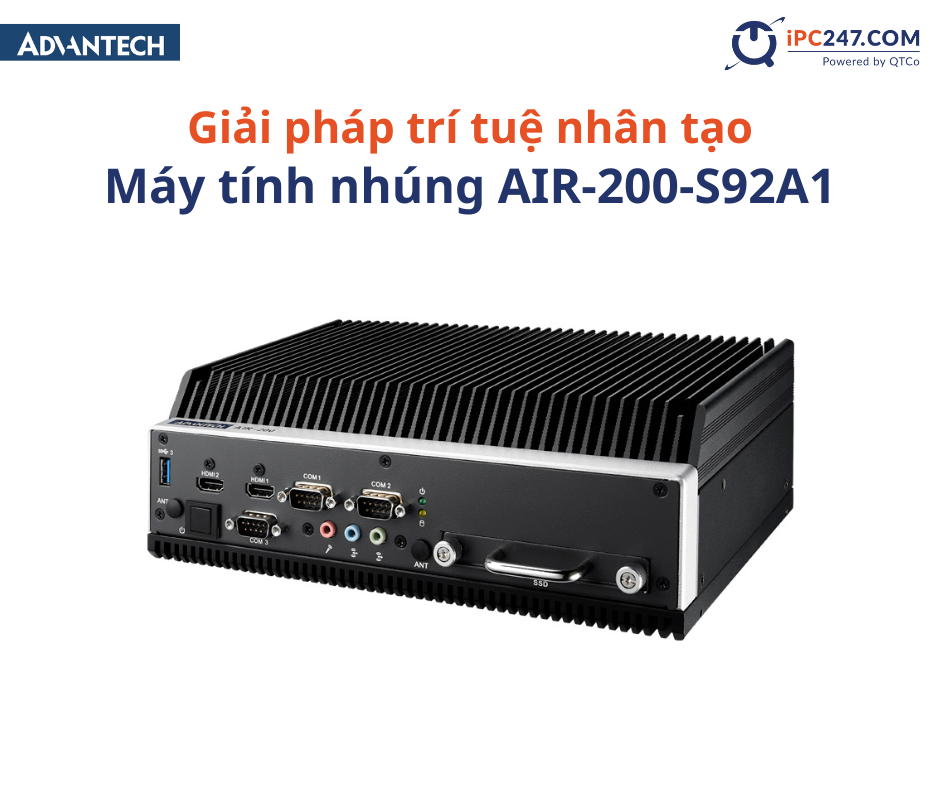

AIR-200-S92A1 là máy tính suy luận trí tuệ nhân tạo đặt tại biên của Advantech. Máy ghép vi xử lý Intel Core i5-6442EQ với hai bộ tăng tốc thị giác Intel Movidius Myriad X, chạy trên vỏ nhôm không quạt và chịu dải nhiệt -20 đến 60 độ C. Bài viết trình bày thông số, các bài toán thị giác máy phù hợp, so sánh với những mã khác trong dòng AIR và nơi đặt mua.
Suy luận tại biên nghĩa là ảnh được xử lý ngay tại nơi đặt camera, chỉ kết quả mới gửi về máy chủ. Cách làm này giảm băng thông đường truyền và giữ được thời gian đáp ứng ổn định, điều kiện bắt buộc với dây chuyền phải loại sản phẩm lỗi ngay trên băng tải. Đổi lại, phần cứng đặt ngoài hiện trường phải chịu được bụi, rung và nhiệt độ dao động.
AIR-200-S92A1 được thiết kế cho đúng chỗ đó. Máy không dùng quạt, tản nhiệt qua vỏ nhôm, và đạt các phép thử rung cùng sốc theo MIL-STD-810G. Phần tính toán chia làm hai lớp: vi xử lý Intel Core i5 lo phần điều khiển và giao tiếp, còn hai bộ xử lý thị giác Movidius Myriad X lo phần chạy mô hình nhận dạng.
Thông số kỹ thuật AIR-200-S92A1
Bảng dưới tổng hợp theo thông số công bố của mã AIR-200-S92A1 trên site này. Dòng AIR chưa có trang sản phẩm trong cửa hàng, nên cấu hình cụ thể được xác nhận lại khi đặt hàng.
| Hạng mục | Thông số |
|---|---|
| Vi xử lý | Intel Core i5-6442EQ dạng SoC, 1,9 GHz, bộ nhớ đệm 6 MB, BIOS AMI EFI |
| Bộ tăng tốc AI | 2 bộ xử lý thị giác Intel Movidius Myriad X MA2485 |
| Phần mềm AI | Bộ công cụ Intel OpenVINO, gói Advantech Edge AI Suite |
| Bộ nhớ | 8 GB tích hợp sẵn trên bo, tối đa 32 GB qua khe SO-DIMM |
| Lưu trữ | Ổ thể rắn SATA III 64 GB tích hợp và 1 khe mSATA kích thước đầy đủ |
| Mạng | 2 cổng Gigabit Intel i219 và Intel I210, hỗ trợ Wake on LAN |
| Cổng nối tiếp | 3 cổng RS-232/422/485, tự động điều khiển luồng |
| Cổng USB | 3 cổng USB 3.0 loại A |
| Vào ra số | 4 ngõ vào và 4 ngõ ra cách ly 1,5 kV; điện áp vào 0 đến 30 VDC, dòng ra tối đa 500 mA mỗi kênh |
| Mở rộng | 1 khe mini PCIe kích thước đầy đủ và 1 khe M.2 2230 khoá E cho mô-đun không dây |
| Âm thanh | Realtek ALC888S, âm thanh độ nét cao |
| Nguồn | Đầu vào 12 đến 24 VDC, cách ly 1,5 kV, kiểu nguồn ATX |
| Kích thước | 260 x 86,8 x 160,2 mm, nặng 3,5 kg, vỏ nhôm |
| Nhiệt độ làm việc | -20 đến 60 độ C với luồng gió 0,7 m/s; nhiệt độ lưu kho -40 đến 85 độ C |
| Độ ẩm | 95% ở 40 độ C, không ngưng tụ |
| Rung và sốc | IEC 60721-3-5 mức 5M3; MIL-STD-810G phương pháp 514.6 và 516.6 |
| Chứng nhận | CE, FCC Class B, CCC, BSMI, CB, UL |
| Hệ điều hành | Windows 10 cài sẵn; Linux hỗ trợ theo dự án |
Hai điểm cần lưu ý khi lập cấu hình. Thứ nhất, khe mSATA dùng chung vị trí với khe mini PCIe thứ nhất, nên khi cần cả ổ mSATA lẫn mô-đun không dây thì phải dùng khe M.2 cho phần không dây. Thứ hai, mô hình học sâu phải được chuyển sang định dạng của OpenVINO thì mới chạy được trên VPU; mô hình giữ nguyên định dạng gốc sẽ rơi về chạy trên vi xử lý chính và mất phần lớn lợi thế tốc độ.
AIR-200-S92A1 dùng cho việc gì
Máy phù hợp các bài toán có camera đặt cố định và cần kết luận ngay tại chỗ. Bốn tình huống dưới đây là những vị trí lắp đặt thường gặp.
- Kiểm tra quang học tự động trên chuyền lắp ráp. Máy đặt trong tủ điện cạnh băng tải, nhận ảnh từ camera công nghiệp, chạy mô hình phân loại lỗi và xuất tín hiệu loại sản phẩm qua ngõ ra số. Bốn ngõ ra cách ly đủ để điều khiển van đẩy và đèn báo mà không cần thêm bộ chuyển mạch trung gian.
- Giám sát giao thông và nhận dạng biển số. Tủ đặt ven đường chịu nhiệt độ cao vào buổi trưa và rung do xe tải chạy qua. Dải nhiệt -20 đến 60 độ C cùng các phép thử theo MIL-STD-810G là lý do chính chọn máy công nghiệp thay vì máy trạm thông thường ở vị trí này.
- Bộ điều khiển thị giác cho robot và xe tự hành trong xưởng. Nguồn dải 12 đến 24 VDC lấy trực tiếp từ hệ ắc quy của xe, không cần bộ đổi nguồn phụ. Cách ly 1,5 kV ở đầu vào nguồn và ở phần vào ra số giúp máy bớt chịu ảnh hưởng của nhiễu khi động cơ khởi động.
- Đếm người và giám sát khu vực trong kho. Hai cổng Gigabit cho phép tách mạng camera khỏi mạng quản lý, ba cổng nối tiếp đấu thêm cảm biến hoặc bộ đọc thẻ. Máy chạy liên tục theo ca, không có quạt nên không phải vệ sinh lưới lọc.
Bài máy tính nhúng AIR-200-S92A1 trên site trình bày thêm phần bảng thông số chi tiết theo từng nhóm chức năng.
So sánh với các dòng cùng nhóm
Dòng AIR của hãng trải từ máy nhỏ gá tủ tới máy đứng lắp được card đồ hoạ. Bảng dưới đặt cạnh nhau bốn mã đang có bài trên site.
| Model | Nền tảng xử lý | Cổng chính | Nguồn | Nhiệt độ làm việc | Điểm mạnh |
|---|---|---|---|---|---|
| AIR-200-S92A1 | Intel Core i5-6442EQ 1,9 GHz và 2 VPU Movidius Myriad X | 2 Gigabit, 3 COM, 3 USB 3.0, 8 kênh vào ra số cách ly | 12 đến 24 VDC, cách ly 1,5 kV | -20 đến 60 độ C | Cân bằng giữa hiệu năng thị giác và độ bền cơ khí |
| AIR-101-S62A1 | Intel Atom E3940 1,6 GHz, tăng tốc lên 1,8 GHz | 2 Gigabit, 2 COM, 2 cổng HDMI độ phân giải 4K | 12 đến 28 VDC | Theo tài liệu hãng | Nhỏ gọn nhất, có sẵn ổ thể rắn 64 GB và Edge AI Suite |
| AIR-300-00A1 | Intel Core i7 với chipset C236, có khe lắp card tăng tốc dài tới 311 mm | 4 Gigabit, HDMI 2.0 | 100 đến 240 VAC, bộ nguồn 850 W tích hợp | Theo tài liệu hãng | Lắp được card đồ hoạ rời cho mô hình nặng |
| AIR-020 | Nền tảng NVIDIA Jetson; bản AIR-020X đạt 21 TOPS | 2 USB 3.2 loại A và 1 loại C, 1 hoặc 2 Gigabit, 1 hoặc 2 COM, 8 bit vào ra số, CANBus | 12 đến 24 VDC | -10 đến 55 độ C | Kích thước chỉ 139 x 110 x 44,5 mm, dễ gắn vào máy sẵn có |
Cách chọn theo phần mềm là hợp lý nhất. Phần mềm thị giác viết cho x86 và Windows thì AIR-200-S92A1 hoặc AIR-101-S62A1 lắp vào là chạy. Mô hình lớn cần card đồ hoạ rời thì phải lên AIR-300-00A1 vì chỉ mã này có khe cắm và bộ nguồn đủ công suất. Còn nếu đội phát triển đã quen hệ sinh thái JetPack và chỗ lắp rất chật, AIR-020 là phương án gọn nhất.
Mua AIR-200-S92A1 ở đâu
Dòng AIR đặt hàng theo cấu hình nên chưa có trang sản phẩm cố định trong cửa hàng của site. Các máy hộp không quạt cùng kiểu lắp nằm ở danh mục máy tính không quạt và PC không quạt mạnh mẽ. Các bài về thiết bị nhúng khác được gom trong chuyên mục máy tính nhúng.
Khi gửi yêu cầu báo giá cho bài toán thị giác, bốn thông tin nên nêu trước: số camera và độ phân giải mỗi camera, số khung hình cần xử lý trong một giây, mô hình đang dùng đã chuyển sang OpenVINO hay chưa, và nhiệt độ cao nhất tại vị trí lắp. Bốn thông tin này quyết định số VPU cần thiết, dung lượng bộ nhớ và việc có phải thêm quạt cưỡng bức cho tủ hay không.
Để đối chiếu với các dòng máy nhúng khác của hãng, xem danh mục máy tính nhúng Advantech trên IPC247. Nếu chưa chốt được nên chọn nền tảng x86 hay nền tảng chuyên AI, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về AIR-200-S92A1
AIR-200-S92A1 là máy gì?
Đây là máy tính suy luận AI đặt tại biên của Advantech. Máy dùng vi xử lý Intel Core i5-6442EQ kết hợp hai bộ tăng tốc thị giác Intel Movidius Myriad X MA2485, kèm bộ công cụ Intel OpenVINO và gói Edge AI Suite của hãng. Vỏ nhôm không quạt, chịu rung và sốc theo phương pháp thử MIL-STD-810G.
VPU Movidius Myriad X trong AIR-200-S92A1 để làm gì?
VPU là bộ xử lý chuyên cho tác vụ thị giác. Mô hình nhận dạng chạy trên VPU thay vì trên vi xử lý chính, nên máy xử lý được nhiều luồng ảnh hơn mà điện năng tiêu thụ không tăng nhiều. Máy có hai VPU, mô hình cần chuyển sang định dạng của bộ công cụ OpenVINO trước khi nạp.
AIR-200-S92A1 có bao nhiêu cổng kết nối?
Theo thông số công bố, máy có 2 cổng Gigabit Ethernet dùng chip Intel i219 và I210, 3 cổng nối tiếp RS-232/422/485, 3 cổng USB 3.0 loại A, cùng 4 ngõ vào và 4 ngõ ra số cách ly 1,5 kV. Phần mở rộng gồm 1 khe mini PCIe kích thước đầy đủ và 1 khe M.2 2230 khoá E.
AIR-200-S92A1 lắp ngoài trời được không?
Bản thân máy chịu dải nhiệt -20 đến 60 độ C khi có luồng gió 0,7 m/s, và đạt các phép thử rung, sốc theo MIL-STD-810G. Tuy nhiên máy không có cấp bảo vệ chống nước, nên khi đặt ngoài trời vẫn phải bố trí trong tủ kín có thông gió và che mưa.
Nên chọn AIR-200-S92A1 hay AIR-020?
AIR-200-S92A1 chạy nền tảng x86 với Windows hoặc Linux, phù hợp khi phần mềm thị giác sẵn có viết cho x86. AIR-020 dùng nền tảng NVIDIA Jetson, nhỏ gọn hơn nhiều và có mức TOPS cao hơn, nhưng phần mềm phải xây trên hệ sinh thái JetPack. Chọn theo phần mềm đang có trước, rồi mới tính tới hiệu năng.
