Hệ thống suy luận Edge AI Advantech AIR-101-S62A1

09/09/2022· 5 phút đọc · 1088 từ

AIR-101-S62A1 là hệ thống suy luận Edge AI của Advantech, dùng CPU Intel Atom E3940, mô-đun Intel Movidius, bộ công cụ OpenVINO và lắp trên thanh DIN.

AIR-101-S62A1 là hệ thống suy luận Edge AI của Advantech, dùng CPU Intel Atom E3940 và mô-đun tăng tốc Intel Movidius. Máy lắp trên thanh DIN trong tủ điện, nhận nguồn 12 đến 28 VDC và cài sẵn bộ phần mềm Edge AI Suite cùng bộ công cụ Intel OpenVINO. Bài viết nêu giới thiệu, thông số kỹ thuật, điểm nổi bật và nơi đặt mua thiết bị này.

Đôi nét về hệ thống suy luận Edge AI Advantech AIR-101-S62A1

Advantech AIR-101-S62A1 là máy suy luận tại biên bằng trí tuệ nhân tạo. Máy nhận dữ liệu ảnh hoặc dữ liệu cảm biến ngay tại điểm đặt, chạy mô hình đã huấn luyện và trả kết quả về hệ thống điều khiển mà không phải gửi dữ liệu lên máy chủ trung tâm. Cách làm này giảm độ trễ và giảm băng thông cần dùng.

AIR-101 đi kèm bộ phần mềm Edge AI Suite và ổ SATA Slim SSD 64 GB. Máy dùng bộ công cụ Intel OpenVINO để chuyển mô hình đã huấn luyện sang dạng chạy được trên phần cứng Intel. Ngoài ra máy có hai cổng HDMI, mỗi cổng xuất được độ phân giải 3840 x 2160, đủ cho hai màn hình giám sát đặt cạnh chuyền.

Hệ thống suy luận Edge AI Advantech AIR-101-S62A1 lắp thanh DIN — Hệ thống suy luận Edge AI Advantech AIR-101-S62A1

>>> Xem thêm: Giải pháp Edge AI AIR-100-S61A1

Thông số kỹ thuật của hệ thống suy luận Edge AI Advantech AIR-101-S62A1 có những gì?

Bảng thông số dưới đây lấy theo tài liệu hãng cho mã AIR-101-S62A1, dùng để đối chiếu khi thiết kế tủ và tính nguồn cấp.

Giao diện bộ phần mềm Edge AI Suite tích hợp trên AIR-101-S62A1 — AIR-101-S62A1 được tích hợp Edge AI Suite

CPU Intel Atom E3940, tần số 1,6 GHz, chế độ turbo lên tới 1,8 GHz.
Bộ nhớ DDR3L 1866 MHz, dung lượng 8 GB dạng SO-DIMM.
Giao diện tín hiệu PCIe Gen2 và USB 2.0.
Phần mềm đi kèm: Advantech Edge AI Suite.
Đồ họa Intel HD Graphics 500 tích hợp trong CPU.
Hai cổng HDMI, mỗi cổng xuất 3840 x 2160 ở tần số 30 Hz.
Hai cổng Ethernet LAN tốc độ 10/100/1000 Mbps, chip Intel i210.
Âm thanh độ nét cao qua bộ giải mã Realtek ALC888S.
Hai cổng nối tiếp RS-232, RS-422 và RS-485, tự động điều khiển luồng, cấp nguồn 5V hoặc 12V.
GPIO 8 bit DIO lập trình được theo yêu cầu.

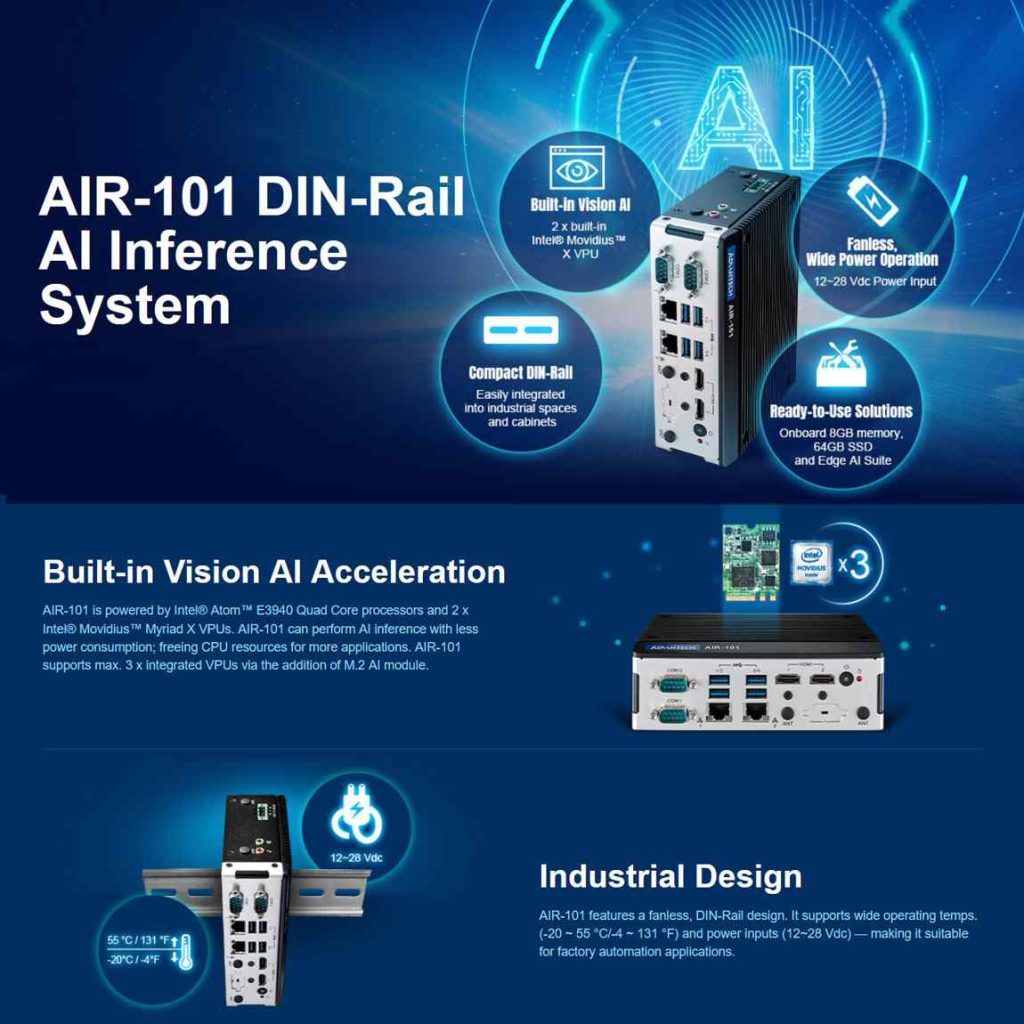

AIR-101 tích hợp Edge AI Suite và ổ SATA Slim SSD 64 GB

Yếu tố khác

Hệ điều hành hỗ trợ: Microsoft Windows 10 Enterprise 64-bit.
Điện áp đầu vào một chiều dải rộng từ 12 đến 28 VDC.
Bộ đổi nguồn xoay chiều sang một chiều 24V, 2,5A, 60W.
Công suất tiêu thụ điển hình 8,7W, tối đa 19,2W.
Kích thước rộng x cao x dày: 53,5 x 158 x 114 mm.
Nhiệt độ hoạt động khi tích hợp mô-đun VEGA-330: âm 20 đến 55 độ C với lưu lượng gió 0,7 m/s.
Nhiệt độ hoạt động khi có thêm mô-đun VEGA-320 tuỳ chọn: âm 20 đến 50 độ C với lưu lượng gió 0,7 m/s.

Những điểm nổi bật của hệ thống suy luận Edge AI Advantech AIR-101-S62A1

CPU Intel Atom E3940 với chế độ turbo lên tới 1,8 GHz, đủ cho tác vụ suy luận ảnh ở biên.
Tích hợp mô-đun tăng tốc Intel Movidius Myriad, giảm tải cho CPU khi chạy mô hình thị giác máy.
Hỗ trợ bộ công cụ Intel OpenVINO, nên mô hình huấn luyện sẵn chuyển sang chạy trên máy không phải viết lại.
Bộ nhớ SO-DIMM DDR3L 8 GB.

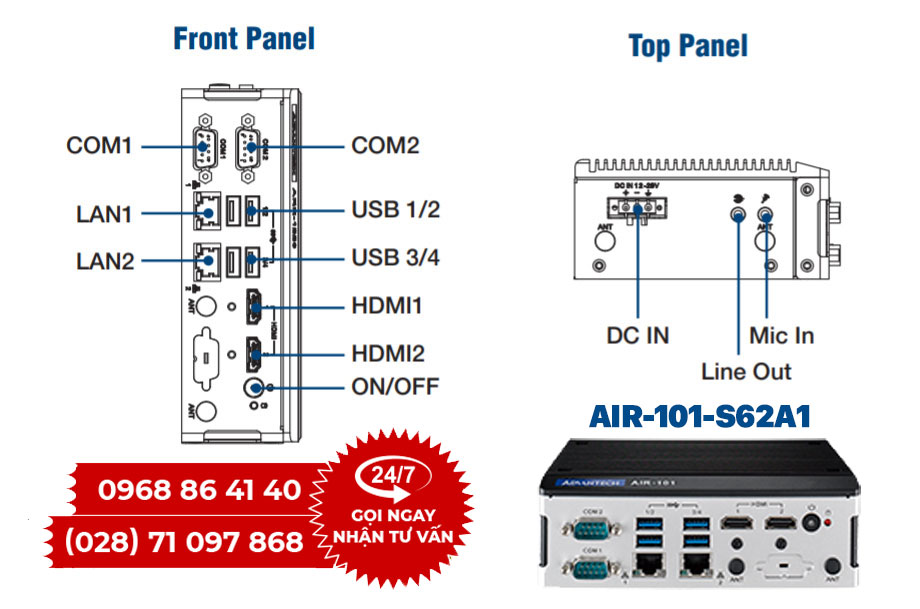

Thiết kế lắp thanh DIN với các cổng vào ra đưa ra mặt trước, thuận tiện đi dây trong tủ điện.
Khe M.2 2230 cho mô-đun Wi-Fi hoặc cho mô-đun VEGA-320 tuỳ chọn.
Hai cổng HDMI xuất độ phân giải 4K.
Đầu vào nguồn dải rộng 12V đến 28V, dùng chung nguồn 24V có sẵn trong tủ.
Cài sẵn bộ phần mềm Edge AI Suite, rút ngắn thời gian dựng hệ thống thử nghiệm.

Với bài toán cần năng lực xử lý cao hơn, có thể xem thêm máy tính nhúng AIR-300-00A1 hoặc AIR-200-S92A1 trong cùng họ AIR của Advantech.

Mua AIR-101-S62A1 ở đâu

Trên site này, nhóm máy tính nhúng và thiết bị biên nằm trong danh mục máy tính nhúng IoT. Khi gửi yêu cầu, nên nêu bốn thông tin: loại camera hoặc cảm biến đưa vào máy, mô hình AI dự kiến chạy, nhiệt độ tại vị trí đặt và nguồn cấp có sẵn trong tủ. Bốn thông tin này quyết định máy có cần thêm mô-đun tăng tốc hay không.

Với dự án cần đối chiếu thêm các dòng máy nhúng khác của hãng, tham khảo danh mục máy tính nhúng Advantech trên IPC247. Nếu chưa rõ nên chọn máy biên nhỏ gọn hay máy nhúng cấu hình cao hơn, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm yêu cầu báo giá.

Câu hỏi thường gặp về AIR-101-S62A1

AIR-101-S62A1 là máy gì?

AIR-101-S62A1 là hệ thống suy luận Edge AI của Advantech, kích thước nhỏ, lắp trên thanh DIN trong tủ điện. Máy dùng CPU Intel Atom E3940, có mô-đun tăng tốc Intel Movidius và cài sẵn bộ phần mềm Advantech Edge AI Suite.

AIR-101-S62A1 chạy được mô hình AI nào?

Máy chạy các mô hình đã được chuyển đổi qua bộ công cụ Intel OpenVINO, chủ yếu là mô hình thị giác máy như phát hiện vật thể, phân loại ảnh và đếm sản phẩm. Mô hình huấn luyện trên máy chủ, còn AIR-101 chỉ chạy phần suy luận tại chỗ.

AIR-101-S62A1 dùng nguồn bao nhiêu?

Máy nhận nguồn một chiều dải rộng từ 12 đến 28 VDC, đi kèm bộ đổi nguồn 24V 2,5A 60W. Công suất tiêu thụ điển hình khoảng 8,7W và tối đa khoảng 19,2W, nên cấp được từ nguồn 24V có sẵn trong tủ điện.

AIR-101-S62A1 lắp đặt ở đâu?

Máy có kích thước 53,5 x 158 x 114 mm và lắp trên thanh DIN với các cổng đưa ra mặt trước. Vị trí đặt phù hợp là tủ điện cạnh chuyền, tủ điều khiển trạm hoặc tủ thiết bị đầu chuyền, nơi cần xử lý ảnh ngay tại chỗ.

AIR-101-S62A1 chịu được nhiệt độ bao nhiêu?

Theo tài liệu hãng, máy làm việc trong dải âm 20 đến 55 độ C khi tích hợp mô-đun VEGA-330, với lưu lượng gió 0,7 m/s. Khi lắp thêm mô-đun VEGA-320 tuỳ chọn, giới hạn trên hạ xuống 50 độ C.
