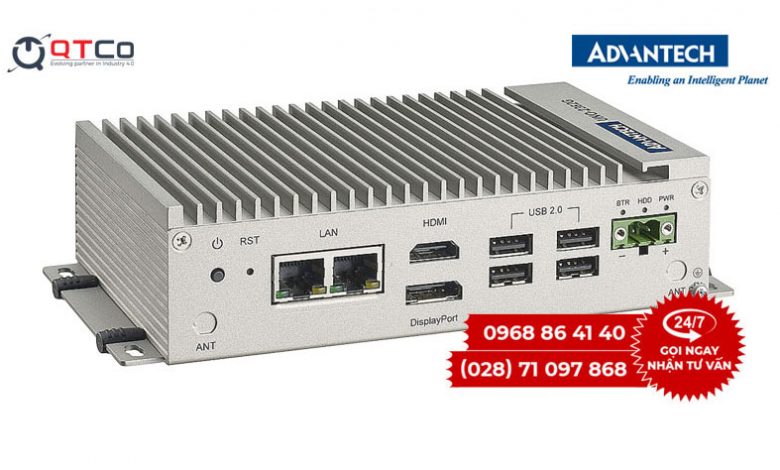

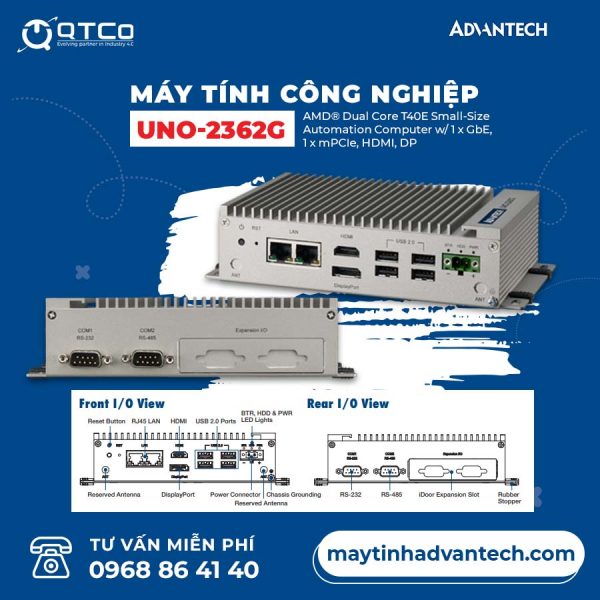

UNO-2362G là máy tính công nghiệp không quạt cỡ nhỏ của Advantech, chạy vi xử lý AMD hai nhân T40E với 2 GB bộ nhớ. Điểm riêng của model này so với phần lớn máy hộp cùng cỡ là hai cổng RJ45 đi qua bộ chuyển mạch tích hợp, cho phép nối chuỗi nhiều máy trên một đường dây và tự vượt qua khi một mắt xích mất điện. Vỏ nhôm, nguồn 24 VDC, thân 190 x 107 x 47 mm.
Thông số kỹ thuật UNO-2362G
Thông số theo tài liệu kỹ thuật UNO-2362G của Advantech.
| Hạng mục | Thông số UNO-2362G |
|---|---|
| Vi xử lý | AMD hai nhân T40E 1,0 GHz hàn sẵn trên bo, chip cầu AMD A50M |
| Bộ nhớ | 2 GB DDR3 1066 MHz dạng SODIMM |
| Đồ hoạ | AMD Radeon HD 6250, hỗ trợ DirectX 11 và giải mã hình UVD 3.0 |
| Lưu trữ | 1 ổ mSATA và 1 khay ổ SATA 2,5 inch cho ổ dày 9,5 mm |
| Khe mở rộng | 1 khe mPCIe khổ đầy đủ, có hỗ trợ thẻ SIM, dùng chung với khe mSATA |
| Cổng mạng | 2 cổng RJ45 10/100/1000 Mbps qua bộ điều khiển Realtek RTL8111E và bộ chuyển mạch Marvell 88E6172, nối chuỗi có bảo vệ tự vượt qua |
| Cổng nối tiếp | 1 cổng RS-232 DB9 tốc độ 50 đến 115,2 kbps và 1 cổng RS-485 DB9 có điều khiển luồng tự động |
| Cổng USB | 4 cổng USB 2.0 |
| Ngõ hình ảnh | 1 DisplayPort 1.1 và 1 HDMI 1.3, đều tới 1920 x 1080 ở 60 Hz |
| Mô-đun iDoor | Nhận cổng vào ra số cách ly, mô-đun 3G, GPS, GPRS, Wi-Fi và bộ nhớ MRAM có pin lưu |
| Bộ đếm giám sát | Lập trình được 255 mức, từ 1 đến 255 giây |
| BIOS | AMI UEFI 32 Mbit |
| Đèn báo | Đèn cho nguồn, pin, trạng thái và hoạt động mạng, ổ cứng |
| Nguồn cấp | 24 VDC với dung sai 15 phần trăm |
| Hệ điều hành | Microsoft Windows 7 và Windows 8 theo tài liệu sản phẩm |
| Vỏ và kích thước | Vỏ nhôm, 190 x 107 x 47 mm |
| Cách gá | Nút cao su chống trượt kèm vít giữ, có bộ phụ kiện treo tường và ray DIN |
| Tiếp địa | Có bảo vệ tiếp địa khung máy |
| Cấp bảo vệ | IP40 |
| Chống rung | IEC 60068-2-64, 2 Grms với ổ mSATA và 0,75 Grms với ổ cứng cơ, dải 5 đến 500 Hz |
| Chống sốc | IEC 60068-2-27, 50 G khi đang chạy |
| Nhiệt độ làm việc | -10 đến 60 °C ở độ ẩm 5 đến 85 phần trăm với luồng gió 0,7 m/s |
| Nhiệt độ lưu kho | -40 đến 85 °C |
| Độ ẩm | 10 đến 95 phần trăm ở 40 °C, không ngưng tụ |
| Chứng nhận | CCC, CE, FCC, UL, BSMI |
UNO-2362G dùng cho việc gì
Cấu hình một cổng mạng, hai cổng nối tiếp và một khe mở rộng đặt UNO-2362G vào lớp trạm nhỏ. Bốn chỗ lắp dưới đây khai thác đúng thế mạnh nối chuỗi của máy.
- Chuỗi trạm dọc dây chuyền dài. Mỗi công đoạn đặt một máy, các máy nối tiếp nhau bằng một sợi cáp mạng chạy dọc chuyền thay vì kéo riêng từng sợi về tủ trung tâm. Cơ chế tự vượt qua giữ đường truyền cho các máy phía sau khi một máy trong chuỗi mất điện, nên sự cố một trạm không cắt cả tuyến.
- Trạm quan trắc điện năng và nước. Cổng RS-485 đọc đồng hồ đo theo chuỗi nhiều điểm, cổng RS-232 dành cho bộ thu phát vô tuyến hoặc mô-đem. Mô-đun MRAM có pin lưu ghi lại số liệu ngay trước lúc mất điện, tránh mất mẫu đo của khoảng thời gian cuối.
- Bảng hiển thị sản lượng đặt tại xưởng. Ngõ HDMI hoặc DisplayPort đẩy một màn hình Full HD treo trên chuyền, máy chạy giao diện đọc số liệu và cập nhật theo ca. Thân nhỏ và không quạt cho phép gắn ngay sau lưng màn hình.
- Trạm đặt trên phương tiện và trong tủ ngoài trời. Nguồn 24 VDC lấy thẳng từ hệ điện sẵn có, mức chịu rung 2 Grms khi dùng ổ mSATA và dải nhiệt độ tới 60 °C phù hợp vị trí không có điều hoà. Khe mPCIe có hỗ trợ thẻ SIM để lắp mô-đun truyền dẫn di động.
So sánh với các dòng cùng nhóm
Ở lớp máy nhỏ, ít cổng, tiêu thụ thấp, Advantech còn ba mã khác để đối chiếu; trong đó UNO-2050G và UNO-1150GH là hai mã đời trước nền AMD Geode LX800, đã ngừng sản xuất, chỉ còn giá trị tham khảo khi thay thế hệ đang chạy. Bảng dưới xếp theo tiêu chí quyết định lúc chọn: sức tính toán, số cổng vào ra và cách gá vào tủ.
| Mã máy | Vi xử lý | Cổng vào ra | Cách gá | Điểm mạnh |
|---|---|---|---|---|
| UNO-2362G | AMD hai nhân T40E 1,0 GHz, 2 GB DDR3 | 2 RJ45 nối chuỗi, 1 RS-232, 1 RS-485, 4 USB, DP và HDMI | Nút cao su, treo tường, ray DIN theo phụ kiện | Nối chuỗi mạng có bảo vệ tự vượt qua, có ngõ hình Full HD |
| UNO-2272G | Intel Atom N2800 hoặc J1900 tới 2,41 GHz, 2 GB | 1 GbE, 1 RS-232, 3 USB, VGA hoặc HDMI | Nút cao su, treo tường, ray DIN theo phụ kiện | Khổ lòng bàn tay, hai khe mPCIe cho mô-đun iDoor |
| UNO-2050G | AMD Geode LX800 500 MHz | 2 cổng 10/100, 2 RS-232 và 2 RS-232/422/485 cách ly, 8 ngõ vào và 8 ngõ ra số cách ly | — | Có sẵn vào ra số cách ly kèm bộ đếm và bộ định thời, không cần card rời |
| UNO-1150GH | AMD Geode LX800 500 MHz | 2 cổng 10/100, 1 RS-232 và 2 RS-232/422/485, 2 USB, thẻ CompactFlash trong máy | Gá thanh ray DIN, đấu dây từ mặt trước | Được chứng nhận UL Class I, Division 2 cho khu vực nguy hiểm |
Nếu bài toán là chuỗi trạm nối tiếp dọc tuyến thì UNO-2362G đứng riêng một mình trong bảng, vì ba mã còn lại không có bộ chuyển mạch tích hợp. Khi cần đọc tín hiệu số trực tiếp từ công tắc hành trình hoặc rơ le, UNO-2050G tiết kiệm hơn nhờ có sẵn 8 ngõ vào và 8 ngõ ra cách ly. Với tủ đặt ở khu vực có khí dễ cháy, chỉ UNO-1150GH có chứng nhận phù hợp. Nền chung của cả bốn mã là thiết kế không quạt, phần này được nói kỹ trong bài máy tính IPC không quạt.
Trang sản phẩm và yêu cầu báo giá UNO-2362G
Trang sản phẩm trên site là máy tính công nghiệp không quạt UNO-2362G, nằm trong danh mục máy tính không quạt cho IoT. UNO-2050G và UNO-1150GH đã ngừng sản xuất; hệ đang chạy hai mã này cần thay thế thì IPC247 đề xuất mã tương đương đang sản xuất khi báo giá. IPC247 xác nhận tình trạng hàng khi báo giá. Bảng thông số theo từng mã đặt hàng nằm trong tài liệu kỹ thuật UNO-2362G của Advantech.
Trước khi gửi yêu cầu báo giá, nên xác định bốn điểm: số máy trong chuỗi và tổng chiều dài tuyến cáp, danh sách thiết bị đấu vào cổng RS-485 kèm giao thức, có cần mô-đun MRAM hoặc truyền dẫn di động hay không, và ổ lưu trữ chọn mSATA hay ổ 2,5 inch vì hai lựa chọn này cho mức chịu rung khác nhau. Muốn xem thêm các dòng máy nhúng khác cùng hãng thì mở danh mục máy tính nhúng Advantech trên IPC247. Nếu vẫn phân vân giữa lớp máy nhỏ và lớp máy có khe cắm card, có thể chạy công cụ chọn máy theo yêu cầu để thu hẹp danh sách trước.
Câu hỏi thường gặp về UNO-2362G
UNO-2362G có mấy cổng mạng?
Máy có hai cổng RJ45 ở mặt ngoài nhưng chỉ dùng một bộ điều khiển GbE, hai cổng này đi qua một bộ chuyển mạch tích hợp để nối chuỗi. Nhờ vậy nhiều máy đấu nối tiếp nhau trên một đường dây, và khi một máy mất điện thì cơ chế tự vượt qua giữ cho đường mạng của các máy sau không đứt.
UNO-2362G cấp nguồn bao nhiêu vôn?
Theo tài liệu sản phẩm, máy dùng nguồn một chiều 24 VDC với dung sai 15 phần trăm, đấu qua cầu đấu chứ không dùng giắc nguồn tròn. Đây là mức điện áp phổ biến trong tủ điện công nghiệp nên máy dùng chung bộ nguồn với bộ điều khiển và cảm biến sẵn có.
UNO-2362G dùng vi xử lý gì và mạnh tới đâu?
Máy dùng vi xử lý AMD hai nhân T40E 1,0 GHz hàn sẵn trên bo, đi kèm 2 GB DDR3 và đồ hoạ AMD Radeon HD 6250 hỗ trợ DirectX 11. Mức này đủ cho việc gom dữ liệu, chạy giao diện giám sát và xuất hình lên một màn hình Full HD, chưa đủ cho xử lý ảnh hoặc suy luận tại chỗ.
UNO-2362G lắp thêm được mô-đun gì?
Máy có một khe mPCIe khổ đầy đủ dùng chung với khe mSATA và hỗ trợ thẻ SIM. Qua hệ mô-đun iDoor của hãng, khe này nhận thêm cổng vào ra số cách ly, mô-đun truyền dẫn 3G, GPS hoặc Wi-Fi, và mô-đun bộ nhớ MRAM có pin lưu để giữ dữ liệu khi mất điện đột ngột.
UNO-2362G chịu rung và nhiệt tới mức nào?
Dải nhiệt độ làm việc là -10 đến 60 °C ở độ ẩm 5 đến 85 phần trăm với luồng gió 0,7 m/s. Máy chịu rung 2 Grms trong dải 5 đến 500 Hz khi dùng ổ mSATA, giảm còn 0,75 Grms nếu lắp ổ cứng cơ, và chịu sốc 50 G. Cấp bảo vệ vỏ là IP40.
