Máy tính công nghiệp chạy ổn hai năm rồi bỗng treo vào buổi trưa, khởi động lại thì báo lỗi ổ đĩa. Mở máy ra, thủ phạm thường không phải CPU hay bo mạch mà là thanh RAM và ổ SSD mua theo kiểu "máy tính văn phòng": chọn đúng dung lượng, đúng chuẩn khe cắm, nhưng quên rằng chúng phải sống trong tủ điện nóng, rung và mất điện bất chợt.
Bài này giúp chọn RAM máy tính công nghiệp Advantech (dòng SQRAM) và SSD công nghiệp Advantech (dòng SQFlash) cho ba nhóm máy hay gặp: máy IPC gắn rack hoặc để tủ, máy nhúng không quạt ARK và máy điều khiển tự động hoá UNO. Mọi thông số dưới đây lấy từ trang SQRAM, SQFlash và trang sản phẩm trên advantech.com.
Vì sao RAM và SSD trong máy công nghiệp phải khác máy văn phòng
Một thanh RAM hay một ổ SSD là linh kiện "máy tính". Chỗ chúng được lắp mới là phần "công nghiệp", và chính phần đó quyết định chọn loại nào. Bốn yếu tố cần hỏi trước khi nhìn dung lượng:
- Nhiệt độ: trong máy không quạt như ARK, toàn bộ nhiệt thoát qua vỏ nhôm. Linh kiện bên trong thường nóng hơn nhiệt độ phòng nhiều độ. RAM và SSD cần dải nhiệt hoạt động đủ rộng để không lỗi bit hay giảm tốc khi nóng.
- Rung và sốc: máy gắn trên băng tải, xe AGV, tàu hay tủ cạnh máy ép chịu rung liên tục. Thanh RAM có thể lỏng dần khỏi khe, mối hàn chip có thể nứt.
- Nguồn điện: nhà máy hay mất điện đột ngột hoặc sụt áp khi khởi động động cơ. SSD đang ghi dở mà mất điện có thể hỏng bảng ánh xạ dữ liệu, máy không khởi động lại được.
- Không khí: hơi ẩm, hơi axit, khí lưu huỳnh ở nhà máy giấy, cao su, xử lý nước thải ăn mòn chân linh kiện theo thời gian.
Thêm một yếu tố: vòng đời. Máy công nghiệp chạy nhiều năm và cần thay linh kiện cùng loại. Advantech ghi rõ trên trang SQRAM rằng mọi module SQRAM dùng chip nhớ cố định (fixed die IC), cố định danh mục linh kiện (fixed BOM) và cam kết vòng đời cung cấp 3 năm cho mỗi mã.
Chọn RAM SQRAM: chuẩn DDR, kiểu module và dải nhiệt
Bước 1: xác định chuẩn DDR theo bo mạch, không theo đời CPU
Advantech SQRAM có đủ các thế hệ DDR5, DDR4, DDR3, DDR2 và DDR1. Chuẩn nào dùng được là do bo mạch chủ trong máy quyết định. Máy đời mới dùng DDR4 hoặc DDR5, máy đời cũ dùng DDR3 hoặc cũ hơn. Theo trang SQRAM:
- DDR5 của SQRAM đạt tốc độ truyền tới 6400 MT/s.
- DDR4 của SQRAM đạt tới 3200 MT/s.
- DDR3 có cả bản DDR3L điện áp thấp 1,35 V, tương thích ngược với 1,5 V trên nền Intel và AMD.
- DDR2 và DDR1 vẫn được duy trì cho máy đời cũ cần thay thế.
Nhiều khách tìm "RAM máy tính công nghiệp Advantech IPC-7220" khi cần nâng cấp hoặc thay RAM cho máy IPC đời trước. Với những máy này, cách an toàn là đọc mã bo mạch chủ trong máy (in trên bo hoặc trong BIOS), tra tài liệu bo mạch để biết chuẩn DDR, số khe và dung lượng tối đa mỗi khe, rồi mới chọn thanh SQRAM tương ứng. Cùng một vỏ IPC có thể lắp nhiều đời bo mạch, nên đừng suy chuẩn RAM từ tên vỏ máy.

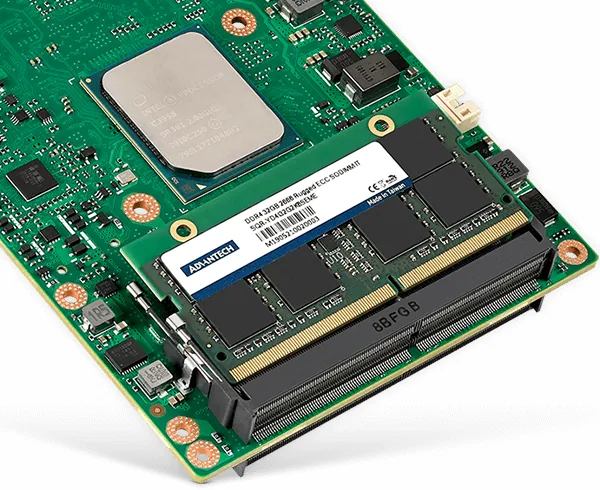

Bước 2: chọn kiểu module SO-DIMM, UDIMM hay ECC
Sau chuẩn DDR là kiểu module. Máy nhúng nhỏ gọn (ARK, UNO) và bo mạch nhúng dùng SO-DIMM, thanh ngắn. Máy IPC chassis dùng bo mạch ATX/micro-ATX thường lắp UDIMM, thanh dài. Một số bo mạch hỗ trợ ECC (Error-Correcting Code, mã sửa lỗi) để tự phát hiện và sửa lỗi bit đơn, phù hợp máy chủ dữ liệu, SCADA chạy 24/7.
| Mã SQRAM | Kiểu module | Chuẩn, tốc độ | Dung lượng | Nhiệt độ hoạt động |
|---|---|---|---|---|
| SQR-SD4N | SO-DIMM 260 chân | DDR4, 3200 MT/s | 4/8/16/32 GB | 0 ~ 85 °C |
| SQR-SD5N | SO-DIMM 262 chân | DDR5, 4800/5600/6400 MT/s | 8/16/24/32/48/64 GB | 0 ~ 95 °C |
| SQR-UD4 (ECC) | ECC UDIMM 288 chân, 1,2 V | DDR4, 3200 MT/s | 8/16/32 GB | 0 ~ 85 °C |
| SQR-UD5N | UDIMM 288 chân, 1,1 V | DDR5, 5600 MT/s | 8/16/24/32/48 GB | 0 ~ 95 °C |
Hai mã DDR5 trên có thêm chức năng On-Die ECC (sửa lỗi ngay trong chip nhớ) và mạch quản lý nguồn PMIC tích hợp trên thanh RAM. Lưu ý On-Die ECC là đặc tính của chip DDR5, khác với ECC ở cấp module: nếu phần mềm cần ECC đầy đủ thì phải chọn module ECC và bo mạch hỗ trợ ECC.
Bước 3: chọn dải nhiệt và tuỳ chọn gia cố

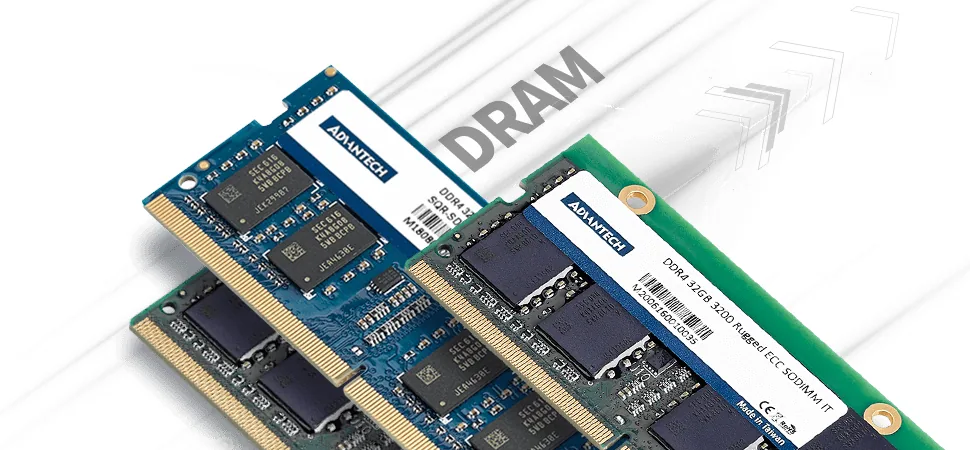

Advantech chia SQRAM theo cấp nhiệt độ. Trang SQRAM nêu hai mức: dải nhiệt mở rộng -20 ~ 85 °C và dải nhiệt rộng -40 ~ 85 °C, kèm tuỳ chọn tản nhiệt cho thanh RAM. Trong cùng họ SO-DIMM DDR4, hãng có các biến thể như SQR-SD4I (Industrial Grade SO-DIMM DDR4) và SQR-YD4N (Rugged SO-DIMM DDR4 2666/3200) cho môi trường khắc nghiệt hơn bản tiêu chuẩn.
Các tuỳ chọn gia cố mà Advantech liệt kê cho SQRAM:
- Phủ conformal coating và sidefill/underfill: lớp phủ bảo vệ mạch và lớp keo chèn chân chip, chống ăn mòn do axit hoặc nước, giữ mối hàn khi rung.
- Chống lưu huỳnh (anti-sulfur): cho nhà máy có khí lưu huỳnh trong không khí.
- Rugged DIMM có lỗ bắt vít: module được cố định vào bo mạch bằng cột đồng và vít, không chỉ dựa vào lẫy khe cắm. Hãng cho biết thiết kế này đã kiểm chứng theo MIL-810G, thử sốc 6 hướng, 18 lần.
- SPD Lock: khoá thông số SPD (bảng thông số RAM mà BIOS đọc khi khởi động) để không bị ghi đè, giữ máy chạy ổn định.
- Burn-in 48 giờ: chạy thử tải để loại module yếu.
Ví dụ: máy ARK trong tủ điện ngoài trời ở trạm bơm, trưa nóng, đêm sương ẩm đọng trên mạch. Mạch không phủ sẽ bị oxy hoá dần. Chọn SQRAM dải nhiệt rộng, có phủ conformal và chống lưu huỳnh là cách chặn lỗi từ gốc thay vì đi sửa máy định kỳ.
Chọn SSD SQFlash: giao tiếp, loại flash và bảo vệ dữ liệu
Giao tiếp và kích thước: theo cổng có trên máy
SQFlash có đủ giao tiếp cho máy đời mới lẫn đời cũ. Theo trang SQFlash của Advantech:
- SATA: ổ 2,5", DOM (Disk on Module, cắm thẳng vào cổng SATA trên bo), CFast, mSATA, Slim và M.2 SATA.
- PCIe/NVMe: M.2 và U.2 cho ứng dụng cần tốc độ cao; ngoài ra có dạng Mini PCIe cho máy nhúng.
- PATA/IDE: ổ 2,5", DOM và CF cho máy và bo mạch đời cũ, có bản nhiệt độ rộng.
- SD, microSD, USB DOM, eMMC: cho thiết bị nhỏ, gateway và bộ ghi dữ liệu.
Với khe M.2, cần xem khe trên máy là B+M Key (thường hỗ trợ SATA) hay M Key (thường cho NVMe), và chiều dài hỗ trợ (2242, 2280...). Lắp ổ NVMe vào khe chỉ hỗ trợ SATA thì máy không nhận ổ. Đây là lỗi hay gặp nhất khi tự mua SSD thay thế.

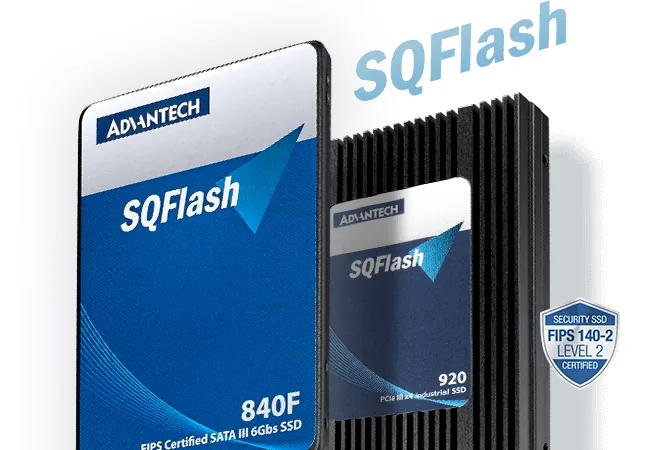

| Mã SQFlash | Dạng, giao tiếp | Loại flash | Nhiệt độ hoạt động |
|---|---|---|---|
| SQF-S25 840 | 2,5" SATA III 6 Gb/s | 3D TLC hoặc 3D sTLC BiCS5 | 0 ~ 70 °C hoặc -40 ~ 85 °C tuỳ mã |
| SQF-SM8 840 | M.2 2280 B+M Key, SATA III | 3D TLC BiCS5 | 0 ~ 70 °C hoặc -40 ~ 85 °C tuỳ mã |
| SQF-CM8 920 | M.2 2280 M Key, PCIe Gen3 x4, NVMe 1.3 | 3D TLC BiCS5 | 0 ~ 70 °C hoặc -40 ~ 85 °C tuỳ mã |
| SQF-C25 920 | U.2 2,5" (SFF-8639), PCIe Gen3 x4 | 3D TLC BiCS5 | 0 ~ 70 °C hoặc -40 ~ 85 °C tuỳ mã |
Với SQF-S25 840, SQF-SM8 840 và SQF-CM8 920, trang sản phẩm Advantech ghi khả năng chịu sốc 1.500 G (đỉnh, 0,5 ms) và rung 20 G (đỉnh, 80 ~ 2.000 Hz). Dung lượng SQF-S25 840 trải từ 240 GB tới 7,6 TB, SQF-SM8 840 từ 240 GB tới 1,9 TB.
Loại flash: chọn theo lượng ghi, không theo giá
Độ bền SSD tính bằng số chu kỳ ghi/xoá (P/E cycle) mỗi ô nhớ chịu được. Bảng chu kỳ P/E Advantech công bố trên trang SQFlash:
| Loại flash | Chu kỳ P/E | Hợp với |
|---|---|---|
| SLC | 100.000 hoặc 60.000 tuỳ mã | Ghi log liên tục, dung lượng nhỏ, cần bền tối đa |
| Ultra MLC | 30.000 | Ghi nhiều, cân bằng giá và độ bền |
| MLC | 3.000 | Ứng dụng phổ thông |
| 3D TLC | 3.000 hoặc 1.500 tuỳ mã | Hệ điều hành, phần mềm HMI, lưu trữ dung lượng lớn ít ghi |
| 3D sTLC | 30.000 | Ghi dữ liệu dày đặc như máy ghi hình, data logger |
Advantech cho biết sTLC có độ bền gấp khoảng 10 lần TLC thông thường trong khi chi phí thấp hơn SLC. Cách chọn đơn giản: nếu máy chỉ chạy hệ điều hành và phần mềm HMI, ghi ít, 3D TLC là đủ. Nếu máy ghi dữ liệu cảm biến mỗi giây, ghi video camera hoặc chạy cơ sở dữ liệu lịch sử SCADA, hãy tính tổng lượng ghi mỗi ngày nhân với số năm vận hành, rồi chọn sTLC hoặc SLC.
Bảo vệ khi mất điện và chống nóng cho NVMe
Mất điện đột ngột là chuyện thường ngày ở nhà máy. SQFlash có cơ chế bảo vệ mất điện nhiều tầng, mạch ổn áp tích hợp và trình tự cấp nguồn khởi động ổn định để giữ toàn vẹn dữ liệu. Với yêu cầu cao hơn, Advantech có SQF-S25 840V với chức năng bảo vệ mất điện bằng phần cứng (Hardware Power Loss Protection).
Ổ NVMe chạy nhanh nhưng nóng. Trong máy không quạt, ổ NVMe quá nhiệt sẽ tự giảm tốc. Advantech có giải pháp tản nhiệt cho SQFlash NVMe: tản nhiệt công nghiệp giúp giảm nhiệt độ ổ tới 30 °C, cơ chế giảm tốc thông minh tránh tụt hiệu năng đột ngột và giám sát nhiệt độ từ xa.
Bảo mật và giám sát tuổi thọ
Mọi ổ SQFlash có chức năng tự mã hoá theo chuẩn TCG-OPAL với mã hoá AES-256 bên trong, cùng chức năng Flash Lock của Advantech. Hãng có bản đạt chứng nhận FIPS, cùng chức năng Crypto Erase và Military Erase. Phần mềm DeviceOn/SQ Manager theo dõi sức khoẻ, dự báo tuổi thọ và giám sát từ xa cho cả SQFlash lẫn SQRAM, giúp thay ổ trước khi hỏng thay vì chờ máy dừng.
Gợi ý ghép RAM và SSD theo dòng máy Advantech
Máy IPC chassis (IPC-610, IPC-7xxx)
Máy IPC dạng tủ đứng hoặc rack thường dùng bo mạch kích thước lớn với khe UDIMM và cổng SATA. Nếu máy chạy SCADA, cơ sở dữ liệu hay máy chủ ghi dữ liệu 24/7 và bo mạch hỗ trợ ECC, ưu tiên ECC UDIMM như SQR-UD4 (ECC). Ổ hệ điều hành chọn SSD 2,5" SATA như SQF-S25 840.
Máy nhúng không quạt ARK
ARK dùng SO-DIMM và thường có khe M.2 hoặc khay ổ 2,5". Vì toàn bộ nhiệt thoát qua vỏ, nên ưu tiên RAM và SSD dải nhiệt rộng -40 ~ 85 °C nếu máy đặt trong tủ kín, ngoài trời hoặc trên xe. Cách chọn dòng ARK theo chỗ lắp đặt có trong bài chọn dòng ARK-1000, ARK-2000, ARK-3000.
Máy điều khiển UNO
UNO gắn thanh DIN trong tủ điều khiển, sát biến tần và contactor. Chọn SO-DIMM có tuỳ chọn gia cố, SSD có bảo vệ mất điện, và loại flash bền ghi nếu UNO làm bộ ghi dữ liệu. Tham khảo bài chọn dòng UNO-1000, 2000, 3000, 4000 để chọn đúng dòng máy trước.
Các bài giới thiệu từng mã SSD SQFlash cụ thể trên site: SQFlash SQF-SMSV4-256G-SBC và SQFlash SQF-C25V8-480G-ECE.
IPC247 hỗ trợ chọn RAM và SSD Advantech
IPC247 cung cấp hàng chính hãng Advantech, gồm máy tính công nghiệp, RAM SQRAM và SSD SQFlash. Gửi cho IPC247 mã máy hoặc mã bo mạch, nơi lắp đặt và loại phần mềm đang chạy, đội kỹ thuật sẽ tư vấn cấu hình RAM, SSD phù hợp, báo giá trong 2 giờ làm việc và xác nhận tình trạng hàng khi báo giá. IPC247 hỗ trợ kỹ thuật khi lắp đặt, nâng cấp. Danh mục máy tính công nghiệp Advantech đầy đủ có trên ipc247.com.
