Khách hỏi mua "một con máy tính công nghiệp Advantech không quạt" thường nhận lại câu hỏi ngược: máy sẽ nằm ở đâu, chạy phần mềm gì, và cắm bao nhiêu thiết bị vào? Ba câu đó quyết định máy thuộc dòng ARK-1000, ARK-2000 hay ARK-3000, chứ không phải giá tiền hay đời CPU.
Cả ba dòng đều là máy nhúng không quạt (fanless embedded box PC), tản nhiệt qua vỏ nhôm, không có bộ phận chuyển động nên chịu bụi và rung tốt hơn máy để bàn. Khác biệt là Advantech thiết kế mỗi dòng cho một kiểu chỗ lắp: ARK-1000 nhét vào khe hẹp trên thanh DIN, ARK-2000 gắn tường với I/O tuỳ biến bằng module, ARK-3000 dành cho nơi cần cắm card PCIe.
Cùng là "không quạt" nhưng không cùng ngân sách nhiệt
Điểm dễ bỏ qua nhất khi chọn máy công nghiệp là nhiệt. Máy không quạt phải xả toàn bộ nhiệt của CPU ra vỏ, nên vỏ càng nhỏ thì CPU càng phải tiết kiệm điện. Theo datasheet Advantech, ARK-1222 dùng chip Intel N97, Atom x7433RE hoặc Core i3-N305, ARK-2251 dùng Core i3/i5/i7 dòng U, còn ARK-3534B nhận CPU Core tới 65 W. Đổi lại, cùng dải nhiệt -20 đến 60 °C, ARK-3534B nặng 5,7 kg còn ARK-1222 chỉ 0,9 kg.
Ví dụ: tủ điện cạnh lò sấy, nhiệt trong tủ buổi trưa lên 55 °C. Máy để bàn chạy được vài tháng rồi hỏng quạt, bụi bám mainboard. Máy ARK chịu 60 °C nhưng theo điều kiện thử của hãng là có luồng khí 0,7 m/s; tủ kín hoàn toàn thì phải chọn CPU công suất thấp hơn hoặc thêm quạt tủ. Con số trong datasheet luôn đi kèm điều kiện thử, đó là chỗ người mua cần hỏi kỹ.
ARK-1000: siêu mỏng, gắn thanh DIN, I/O cố định
Dòng ARK-1000 là máy siêu mỏng (ultra slim). Model tiêu biểu là ARK-1222, kích thước 60 x 158 x 114 mm, gắn thanh DIN, tường hoặc VESA. Thông số theo trang hãng:
- CPU Intel N97, Atom x7433RE hoặc Core i3-N305; RAM DDR5 4800 tối đa 16 GB
- 2 cổng LAN 2,5 GbE Intel i226; 4 cổng RS-232/422/485; 2 USB 3.2 và 2 USB 2.0; 2 HDMI xuất 4K độc lập; 8 bit GPIO; 2 cổng CAN bus qua cáp tuỳ chọn
- Nguồn vào 12–28 VDC; nhiệt làm việc -20 đến 60 °C với N97/i3-N305, -40 đến 70 °C với x7433RE (khi dùng RAM/SSD nhiệt rộng và luồng gió 0,7 m/s)
- Rung 3 Grms theo IEC 60068-2-64, sốc 30 G khi dùng SSD; khối lượng 0,9 kg
Model đời trước ARK-1123H vẫn còn trong danh mục: Celeron J1900, RAM DDR3L tối đa 8 GB, 2 GbE, 1 COM RS-232/422/485, 2 HDMI, nguồn 12 VDC, tiêu thụ 5,64 W điển hình và 14,04 W tối đa. Con số 14 W cho thấy vì sao dòng này hợp với gateway, thu thập dữ liệu, HMI nhỏ, chứ không hợp xử lý ảnh nặng.
Giới hạn của ARK-1000 là I/O cố định: muốn thêm card thu ảnh hay cổng cách ly thì phải lên dòng khác.
ARK-2000: module hoá I/O bằng iDoor
Dòng ARK-2000 giữ thân máy phẳng cao 54 mm và bổ sung khe iDoor: module mini PCIe kèm mặt nạ cổng, cho phép thêm COM cách ly, CAN, I/O số, Wi-Fi/4G hay fieldbus mà không đổi model máy.

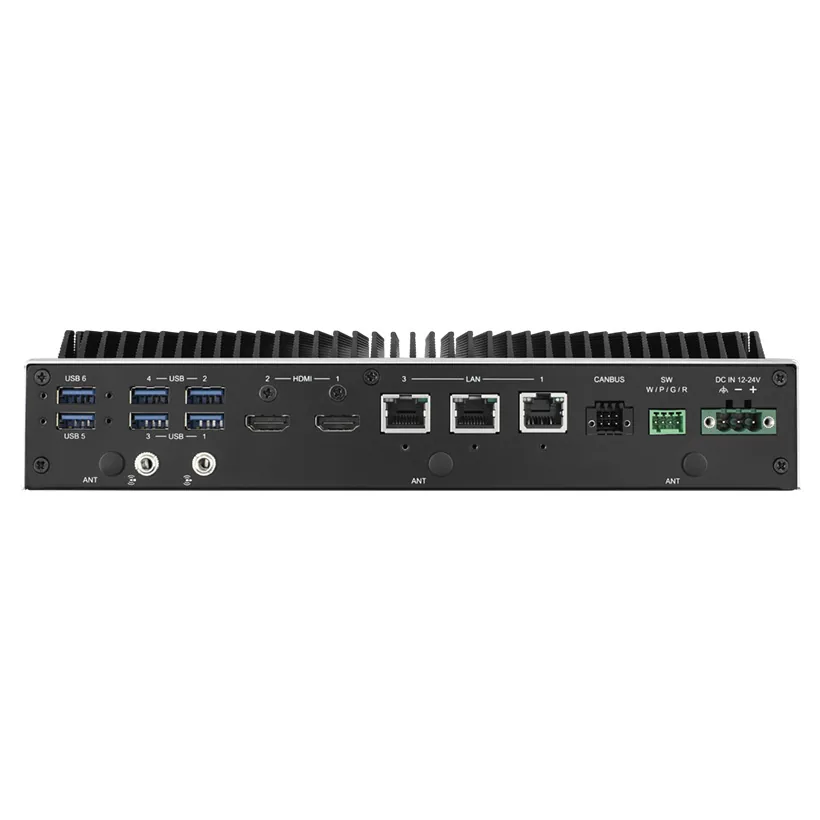

ARK-2251 là model hiện hành theo trang hãng: CPU Core i3-1315UE, i5-1335UE hoặc i7-1365UE; RAM DDR5 tối đa 64 GB; 1 LAN GbE và 2 LAN 2,5 GbE; 6 cổng RS-232/422/485; 6 USB 3.1; 2 HDMI 4K; 8 bit GPIO; 2 CAN bus; 1 khe mini PCIe kèm SIM, M.2 E và M.2 M cho SSD NVMe; 1 bộ iDoor tuỳ chọn. Nguồn 12–24 VDC, tiêu thụ tối đa 38–42 W, nhiệt -20 đến 60 °C với linh kiện nhiệt rộng và gió 0,7 m/s (dùng adapter thì chỉ tới 40 °C), rung 3 Grms, sốc 30 G, kích thước 260 x 54 x 140,2 mm, nặng 2,3 kg.
Model đời trước ARK-2250L có cùng kích thước, dùng Core i7-6600U/i5-6300U/i3-6100U, RAM DDR3L 16 GB, 4 COM, 4 USB 3.0, 2 mini PCIe và 1 bộ iDoor, nguồn 12 VDC với tuỳ chọn 9–36 V, gắn được thanh DIN, tường hoặc VESA. Thay ARK-2250L cũ bằng ARK-2251 giữ nguyên được chỗ lắp.
ARK-3000: cần cắm card PCIe thì mới lên dòng này

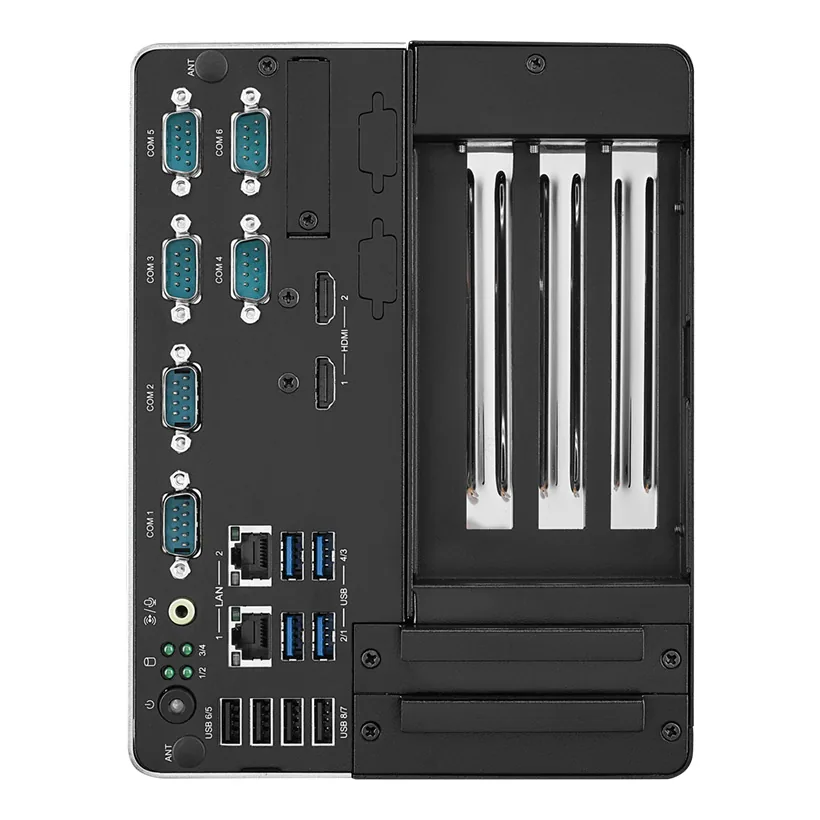

Model hiện hành của dòng ARK-3000 là ARK-3534B, nhận CPU socket tới 65 W và có khe PCIe thật để cắm card thu ảnh, card điều khiển chuyển động, card mạng hay GPU nhỏ. Vỏ to và cánh tản nhiệt lớn là cái giá của ngân sách nhiệt đó.
ARK-3534B theo datasheet Advantech: CPU Core i9-14900, i7-14700, i5-14500, i5-14400 (65 W) hoặc i3-14100 (60 W); RAM DDR5 4800 tối đa 64 GB; 2 khay SATA 2,5 inch cùng M.2 B key và E key; LAN GbE Intel i219 và 2,5 GbE Intel i225; 4 cổng RS-232/422/485 cùng 2 RS-232; 4 USB 3.2 và 4 USB 2.0; 16 bit DIO; 2 CAN bus. Phần mở rộng có 1 khe PCIe x16 và 1 khe PCIe x4, khe x16 cấp tới 120 W; hãng ghi rõ card trên 30 W phải đi kèm bộ AMO-3508 để cấp nguồn và tản nhiệt. Nguồn vào 9–36 VDC, tiêu thụ tối đa 92,4 W (chỉ CPU và RAM), nhiệt -20 đến 60 °C với SSD, rung 3 Grms, sốc 30 G, kích thước 156 x 204 x 230 mm, nặng 5,705 kg.

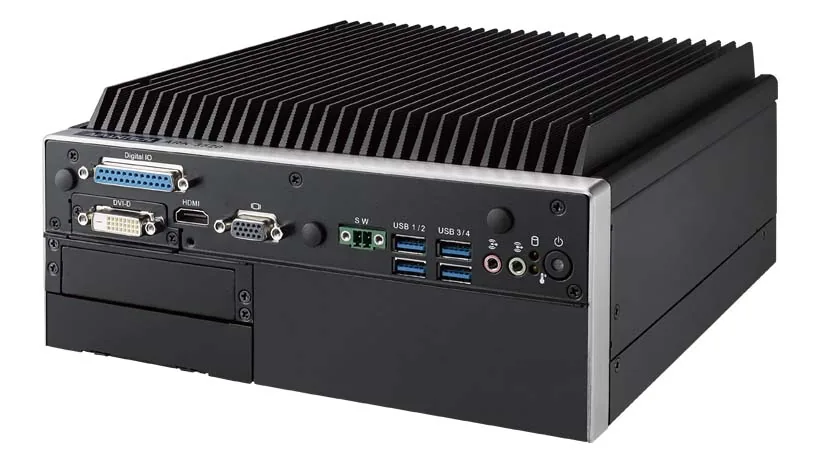

Model đời trước ARK-3520L dùng Core i7-6820EQ/i5-6440EQ (45 W) hoặc i3-6100E (35 W), RAM DDR4 tối đa 32 GB, 8 cổng COM, 6 USB 3.0, nguồn 12 V với tuỳ chọn 9–36 V, tiêu thụ tối đa 68,4 W, kích thước 220 x 101 x 233 mm, nặng 4,8 kg. Bài ARK-3532B trên site giới thiệu thế hệ giữa hai model này.
Bảng đối chiếu ba dòng ARK
| Tiêu chí | ARK-1000 (ARK-1222) | ARK-2000 (ARK-2251) | ARK-3000 (ARK-3534B) |
|---|---|---|---|
| CPU | Intel N97 / Atom x7433RE / i3-N305 | Core i3/i5/i7 thế hệ 13 dòng U | Core i3–i9 thế hệ 12/13/14, tới 65 W |
| RAM tối đa | 16 GB DDR5 | 64 GB DDR5 | 64 GB DDR5 |
| LAN / COM | 2 x 2,5 GbE / 4 COM | 1 GbE + 2 x 2,5 GbE / 6 COM | 1 GbE + 1 x 2,5 GbE / 6 COM |
| Mở rộng | M.2, mini PCIe | iDoor, mini PCIe, M.2 | PCIe x16 + PCIe x4, M.2 |
| Nguồn vào | 12–28 VDC | 12–24 VDC | 9–36 VDC |
| Nhiệt làm việc | -20~60 °C (x7433RE: -40~70 °C với linh kiện nhiệt rộng) | -20~60 °C với linh kiện nhiệt rộng (adapter: tới 40 °C) | -20~60 °C với SSD |
| Rung / sốc | 3 Grms / 30 G | 3 Grms / 30 G | 3 Grms / 30 G |
| Kích thước, khối lượng | 60 x 158 x 114 mm, 0,9 kg | 260 x 54 x 140,2 mm, 2,3 kg | 156 x 204 x 230 mm, 5,7 kg |
| Lắp đặt | DIN-rail, tường, VESA | Bàn, tường | Bàn, tường |
Chọn theo chỗ lắp và việc phải làm
- Tủ điện chật, chỉ còn chỗ trên thanh DIN, việc nhẹ (gateway, đọc PLC, HMI nhỏ, kiosk): ARK-1000. Nếu tủ ngoài trời hay trong kho lạnh, chọn bản Atom x7433RE để có dải -40 đến 70 °C, kèm RAM/SSD nhiệt rộng và luồng gió 0,7 m/s.
- Cần nhiều COM, CAN, cổng cách ly hoặc sẽ thêm 4G/Wi-Fi sau: ARK-2000, khe iDoor cho đổi cấu hình I/O mà không đổi máy.
- Có card PCIe bắt buộc (card thu ảnh, card motion, GPU nhỏ) hoặc chạy phần mềm nặng như kiểm tra ngoại quan bằng AI: ARK-3000. Tính tổng công suất card để chọn bộ nguồn và bộ AMO-3508 nếu card trên 30 W.
Lỗi hay gặp: mua ARK-3000 "cho chắc" rồi nhét vào tủ kín 50 °C với CPU 65 W, máy tự giảm xung khi nóng và tụ nguồn già nhanh. Ngược lại, chọn ARK-1000 cho máy thị giác vì rẻ rồi phải thay sau ba tháng. Nhiệt, rung, nguồn và chỗ lắp mới là thứ quyết định, cấu hình CPU đứng sau.
IPC247 hỗ trợ gì khi chọn ARK
IPC247 phân phối đủ ba dòng ARK của Advantech tại Việt Nam. Bạn gửi thông tin chỗ lắp (kích thước tủ, nhiệt độ cao nhất đo được, nguồn sẵn có 12 V, 24 V hay 220 V), phần mềm sẽ chạy và danh sách thiết bị cần cắm; kỹ thuật viên sẽ đề xuất model, mã đặt hàng đầy đủ cùng gá lắp và bộ nguồn phù hợp. Chúng tôi có máy mẫu để chạy thử phần mềm, cung cấp datasheet gốc của hãng và hỗ trợ kỹ thuật khi lắp đặt.
Câu hỏi thường gặp về dòng máy Advantech ARK
ARK-1000, ARK-2000, ARK-3000 khác nhau cơ bản ở điểm nào?
Ở khả năng mở rộng và ngân sách nhiệt. ARK-1000 là máy siêu mỏng với I/O cố định và CPU tiêu thụ thấp; ARK-2000 thêm khe iDoor để tuỳ biến I/O; ARK-3000 có khe PCIe thật và nhận CPU tới 65 W. Kích thước và khối lượng tăng theo thứ tự đó.
Máy không quạt có chạy được liên tục ở 60 °C không?
Theo datasheet Advantech, các model trong bài chịu -20 đến 60 °C với ổ SSD và có luồng khí 0,7 m/s. Nếu dùng ổ HDD cơ, dải nhiệt hẹp lại còn 0 đến 40 °C. Tủ kín không có đối lưu thì nên chọn CPU công suất thấp hơn hoặc thêm quạt tủ.
