ARK-3532B: máy tính nhúng không quạt hiệu suất cao

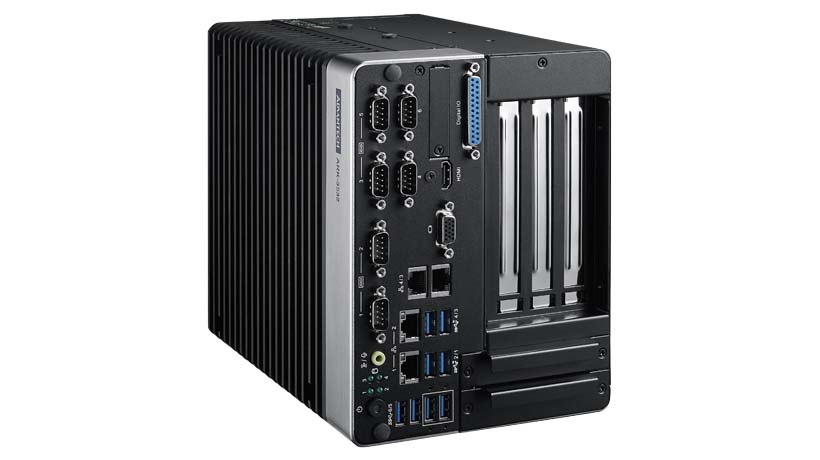

Advantech ARK-3532B là máy tính nhúng không quạt hiệu suất cao, dựng cho bài toán tính toán ngay tại nhà máy. Máy nhận bộ xử lý Intel Xeon W thế hệ thứ mười và Core i mức 65 W, bộ nhớ DDR4 tới 64 GB có tuỳ chọn mã sửa lỗi, bốn khay ổ 2,5 inch và nguồn một chiều dải 12 đến 36 V. Bài viết trình bày thông số, vai trò của bộ nhớ có mã sửa lỗi, các tình huống lắp đặt, đối chiếu với những dòng cùng nhóm và nơi đặt mua.

Thông số kỹ thuật Advantech ARK-3532B

Bảng dưới gom thông số hãng công bố cho dòng máy này. Ô nào thay đổi theo cấu hình đặt hàng thì ghi rõ là tuỳ chọn.

Điểm phân biệt dòng này với máy nhúng cỡ nhỏ nằm ở ba chỗ: bộ xử lý mức 65 W thay vì bộ xử lý tiết kiệm điện, bốn khay ổ dựng được RAID, và khe PCIe x16 nhận card đồ hoạ. Đó là cấu hình của một máy trạm, đặt trong khung máy công nghiệp không quạt.

Bộ nhớ có mã sửa lỗi và khi nào máy biên cần tới nó

Trong bảng thông số, dòng bộ nhớ ghi rằng máy nhận cả loại có mã sửa lỗi lẫn loại thường. Đây là chi tiết dễ bỏ qua khi so cấu hình, nhưng nó thay đổi cách máy hỏng.

Cơ chế hoạt động. Mỗi từ nhớ được kèm thêm phần dư để kiểm tra. Khi một bit đổi trạng thái ngoài ý muốn, mạch nhớ phát hiện và sửa lại ngay trong lúc đọc. Khi hai bit cùng sai, mạch không sửa được nhưng vẫn phát hiện và báo cho hệ thống, thay vì để dữ liệu sai đi tiếp vào phần tính toán.

Vì sao bit đổi trạng thái. Nguyên nhân thường gặp là nhiễu điện trong tủ, nhiệt độ cao kéo dài và tia vũ trụ thứ cấp. Xác suất cho mỗi giờ rất thấp, nhưng máy biên trong nhà máy chạy liên tục hàng nghìn giờ mỗi năm, với nhiều gigabyte bộ nhớ đang giữ dữ liệu. Số lần thử nghiệm càng nhiều thì sự kiện hiếm càng dễ xảy ra ít nhất một lần.

Ba nhóm bài toán nên chọn loại có mã sửa lỗi. Nhóm thứ nhất là thị giác máy và kiểm tra chất lượng, nơi một lỗi bit trong ảnh đang xử lý làm sai kết quả phân loại mà không để lại dấu vết. Nhóm thứ hai là máy chạy cơ sở dữ liệu tại chỗ, vì dữ liệu sai trong bộ nhớ sẽ được ghi xuống ổ rồi nhân bản sang bản sao lưu. Nhóm thứ ba là trạm gom dữ liệu của nhiều dây chuyền, nơi máy chạy liền mạch giữa hai kỳ bảo trì.

Cái phải đổi lại. Loại có mã sửa lỗi đắt hơn, và chỉ hoạt động khi bộ xử lý cùng nền tảng hỗ trợ; trên dòng này, cấu hình Xeon W là hướng chắc chắn. Không trộn thanh có mã sửa lỗi với thanh thường trong cùng máy, vì hệ thống sẽ chạy ở chế độ thấp hơn. Với trạm chỉ hiển thị hoặc chỉ chuyển tiếp dữ liệu, bộ nhớ thường là đủ và phần chênh nên dồn cho dung lượng hoặc cho ổ lưu trữ.

Một việc nên làm sau khi lắp: bật ghi nhật ký lỗi bộ nhớ trong phần quản lý hệ thống. Số lần sửa lỗi tăng dần theo tuần là dấu hiệu một thanh nhớ đang xuống cấp, và đó là lúc thay trước khi máy dừng đột ngột.

Advantech ARK-3532B dùng cho việc gì

Bốn tình huống dưới đây phản ánh cách dòng máy này được lắp trong thực tế.

Trạm kiểm tra bằng thị giác máy đặt cạnh chuyền. Máy nhận ảnh từ nhiều camera qua bốn cổng mạng, chạy phần mềm phân loại và trả tín hiệu loại bỏ sản phẩm lỗi qua cụm vào ra số 16 bit. Khe PCIe x16 dành cho card đồ hoạ khi mô hình xử lý ảnh cần thêm sức tính.

Máy chủ nhỏ đặt tại xưởng. Bốn khay ổ dựng RAID mức 1 hoặc mức 10 giữ cơ sở dữ liệu sản xuất và bản ghi truy xuất nguồn gốc ngay tại chỗ, không phụ thuộc đường truyền về trung tâm. Sáu cổng nối tiếp đọc thẳng các thiết bị đo cũ trong xưởng.

Trạm điều khiển chuyển động và thu thập số liệu. Khe PCIe x4 nhận card điều khiển chuyển động hoặc card thu dữ liệu tốc độ cao, cho phép một máy vừa điều khiển vừa ghi số liệu thay vì tách thành hai tủ.

Nút gom dữ liệu cho nhiều dây chuyền. Máy nhận số liệu từ các trạm nhỏ, tổng hợp rồi đẩy lên hệ thống quản lý. Phần mềm quản lý thiết bị đi kèm cho phép theo dõi trạng thái máy và cập nhật từ xa. Cách bố trí lớp gom dữ liệu tương tự được nêu trong bài máy tính nhúng không quạt ARK-3510.

Ở cả bốn tình huống, ràng buộc chung là chỗ đặt phải thoáng. Máy mang bộ xử lý mức 65 W và tản nhiệt qua thân, nên khoảng hở quanh vỏ và hướng đặt máy ảnh hưởng trực tiếp tới nhiệt độ bên trong.

So sánh với các dòng cùng nhóm

Bảng dưới đối chiếu ARK-3532B với bốn máy hộp không quạt cùng họ ARK-3000 đang có trong cửa hàng của site. Ô nào hãng không công bố cho mọi mã đặt hàng thì ghi theo tài liệu hãng.

Cách chọn theo bài toán như sau. Nếu phần mềm cần nhiều cổng nối tiếp hơn là cần sức tính, ARK-3520P có tám cổng. Nếu muốn mở rộng bằng mô-đun gắn thêm thay vì bằng card cắm trong, ARK-3520L là hướng gọn hơn. Nếu trạm cần nhiều kiểu ổ lưu trữ trong một máy, ARK-3500 đáp ứng. Nếu tải nhẹ và ưu tiên điện năng, ARK-3405 đủ dùng. ARK-3532B giữ lợi thế riêng ở bộ nhớ có mã sửa lỗi, bốn khay ổ dựng RAID và khe PCIe x16.

Mua Advantech ARK-3532B ở đâu

Trên site này, nhóm máy cùng kiểu nằm trong danh mục máy tính không quạt, kèm trang thông số riêng cho từng mã trong họ ARK-3000. Danh mục đó là chỗ đối chiếu nhanh giữa các khung máy trước khi chốt mã đầy đủ.

Khi gửi yêu cầu báo giá, nên ghi rõ bảy thông tin: mã đầy đủ, đời bộ xử lý, dung lượng và loại bộ nhớ, số ổ cùng mức RAID, card mở rộng cần lắp, điện áp nguồn tại tủ và nhiệt độ nơi đặt máy. Riêng phần bộ nhớ nên nói rõ có cần loại mang mã sửa lỗi hay không, vì nó ràng buộc luôn lựa chọn bộ xử lý. Muốn đối chiếu rộng hơn trong dải máy của hãng, xem danh mục máy tính công nghiệp Advantech trên IPC247.

Trường hợp chưa rõ nên chọn máy hộp có khe PCIe hay máy nhúng cỡ nhỏ ghép thêm thiết bị ngoài, có thể chạy công cụ chọn máy theo yêu cầu rồi đối chiếu kết quả với bảng so sánh phía trên.

Câu hỏi thường gặp về Advantech ARK-3532B

Advantech ARK-3532B là máy gì?

ARK-3532B là máy tính nhúng không quạt hiệu suất cao của Advantech, dựng cho bài toán tính toán tại chỗ trong nhà máy. Máy nhận bộ xử lý Intel Xeon W thế hệ thứ mười và Core i3, i5, i7 hoặc i9 mức 65 W, bộ nhớ DDR4 tới 64 GB, bốn khay ổ 2,5 inch và bốn cổng mạng Gigabit. Khung máy nhận thêm card mở rộng qua một khe PCIe x16 và một khe PCIe x4.

Bộ nhớ có mã sửa lỗi trên ARK-3532B để làm gì?

Bộ nhớ có mã sửa lỗi tự phát hiện và sửa lỗi một bit trong mỗi từ nhớ, đồng thời phát hiện lỗi hai bit rồi báo cho hệ thống. Với máy chạy liên tục nhiều tháng và giữ dữ liệu đo trong bộ nhớ, cơ chế này biến một lỗi có thể làm sai kết quả thành một dòng ghi trong nhật ký. Máy nhận cả loại có mã sửa lỗi lẫn loại thường, nhưng không trộn hai loại trong cùng hệ thống.

ARK-3532B lắp được card đồ hoạ không?

Khung máy có một khe PCIe x16 và một khe PCIe x4, không có khe PCI, dùng cho card đồ hoạ, card thu dữ liệu, card truyền thông hoặc card nối tiếp. Khe x16 nhận card tới 120 W, nhưng card trên 30 W cần bộ chuyển nguồn 12 V riêng và bộ quạt AMO-3508, nên việc lắp card đồ hoạ phải tính theo công suất card và theo điều kiện thông gió tại chỗ. Cấu hình cụ thể cần xác nhận theo tài liệu hãng cho mã đầy đủ.

Máy dựng được mức RAID nào?

Bốn khay ổ 2,5 inch chuẩn SATA III dựng được RAID mức 0, 1, 5 và 10 bằng phần mềm của Intel. Mức 1 và mức 10 hợp với trạm cần chạy tiếp khi một ổ hỏng, mức 5 hợp khi cần dung lượng nhiều hơn, mức 0 chỉ nên dùng cho dữ liệu tạm. RAID không thay được bản sao lưu đặt ở nơi khác.

ARK-3532B nhận nguồn thế nào?

Máy nhận nguồn một chiều dải rộng 12 đến 36 V, phù hợp với tủ điện dùng nguồn 12 V hoặc 24 V có sẵn. Với tủ 24 V, dải này còn biên cho đoạn sụt áp ngắn khi thiết bị khác trong tủ khởi động; với tủ 12 V thì mức 12 V đã là cận dưới, nên dùng bộ nguồn ổn áp. Dòng tiêu thụ thực tế phụ thuộc cấu hình bộ xử lý và card mở rộng, cần tính khi chọn bộ nguồn.

Nên đặt mua ARK-3532B theo thông tin nào?

Nên ghi rõ mã đầy đủ, đời bộ xử lý, dung lượng bộ nhớ và loại bộ nhớ có hay không có mã sửa lỗi, số ổ và mức RAID, card mở rộng cần lắp, điện áp nguồn tại tủ và điều kiện nhiệt độ nơi đặt máy. Bộ phần mềm quản lý thiết bị đi kèm cũng nên xác nhận ngay ở bước báo giá.
