Khách hỏi màn hình công nghiệp thường bắt đầu và kết thúc ở một con số: 15 inch. Ba mã Advantech dưới đây đều là 15 inch, đều 1024 x 768, đều cảm ứng điện trở 5 dây, đều IP65 mặt trước. Nhưng một cái chạy được ở -20 °C, một cái dừng ở 0 °C; một cái có phím chỉnh hình ở mặt trước, một cái để phím ở mặt sau — tức là sau khi khoét tủ lắp vào thì không còn với tới được.
Bài này đối chiếu ba họ màn hình công nghiệp của Advantech qua ba đại diện 15 inch: FPM-3151G (họ FPM-3000, nhóm chắc chắn), FPM-5151G (họ FPM-5000G, nhóm phổ thông) và FPM-8151H (họ FPM-8000, nhóm chuyên ngành). Số liệu lấy từ datasheet trên trang Advantech.
Trước hết: màn hình công nghiệp không phải Panel PC
Cả ba mã trên đều là industrial monitor — chỉ có màn hình và cảm ứng, bên trong không có CPU, không có ổ cứng, không cài được phần mềm. Chúng nhận tín hiệu hình qua VGA hoặc DVI-D và trả tín hiệu chạm về máy tính qua RS-232 hoặc USB. Muốn có một trạm vận hành hoàn chỉnh thì vẫn cần một máy tính công nghiệp đặt ở đâu đó trong tủ.
Cách làm này có lý do: khi máy tính hỏng hoặc cần nâng cấp, bạn thay cái hộp trong tủ, còn tấm màn khoét sẵn trên cánh tủ giữ nguyên — không phải khoét lại tủ, không phải làm lại gioăng kín. Nếu muốn tất cả trong một, đó là dòng Panel PC, chủ đề khác.

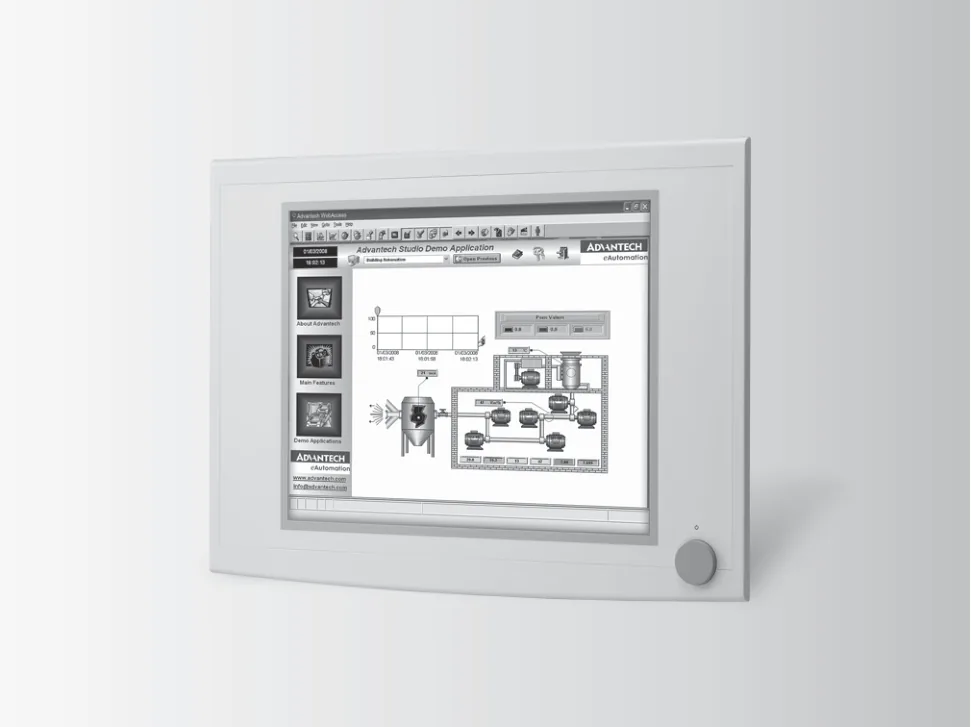

FPM-5151G: bản phổ thông, mỏng và nguồn dải rộng
FPM-5151G là bản 15 inch của họ FPM-5000G (cùng họ còn có FPM-5171G 17 inch và FPM-5191G 19 inch). Datasheet ghi độ sáng 400 cd/m², tương phản 700:1, góc nhìn 160/140, đèn nền LED tuổi thọ 50.000 giờ.
Ba điểm mạnh thực dụng của họ này:
- Nguồn vào 10 ~ 30 VDC qua cầu đấu Phoenix. Đây là dải rộng nhất trong ba họ. Tủ điện chạy 24 VDC mà điện áp sụt khi máy nén khởi động thì màn vẫn sáng. Có bộ nguồn ngoài 57 W tùy chọn cho nơi chỉ có điện xoay chiều.
- Dày 50,5 mm. Bản 15 inch đo 449,92 x 315,63 x 50,5 mm, nặng 6 kg — nhẹ nhất và mỏng nhất trong ba mã. Với cánh tủ mỏng hoặc bản lề yếu, con số này quan trọng hơn người ta tưởng.

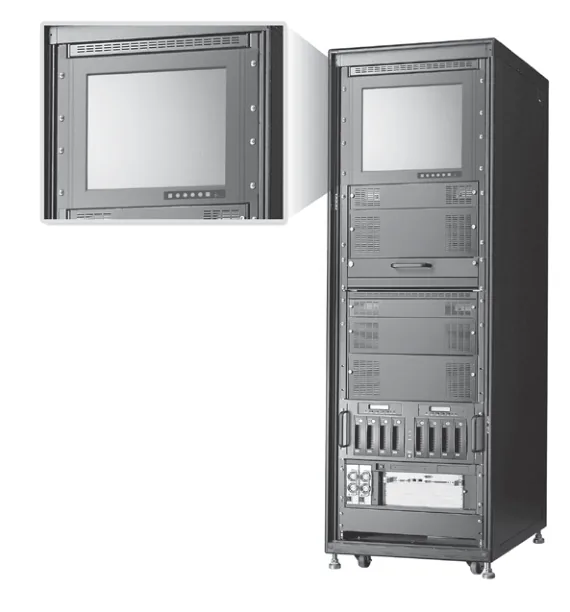

- Lắp được cả vào rack 19 inch, ngoài panel, tường, để bàn và tay VESA.
Hai giới hạn phải biết trước khi chọn. Thứ nhất, nhiệt độ làm việc chỉ 0 ~ 50 °C. Trong nhà xưởng có mái tôn, tủ áp tường hướng tây, con số 50 °C không dư nhiều. Thứ hai, phím chỉnh OSD nằm ở mặt sau. Khi màn đã bắt vào cánh tủ, muốn chỉnh độ sáng phải mở tủ. Tuổi thọ cảm ứng của bản 15 inch cũng thấp hơn hai mã kia: 10 triệu lần chạm (bản 19 inch mới đạt 36 triệu).
FPM-3151G: bản chắc chắn, dải nhiệt rộng
FPM-3151G nhắm vào môi trường khắc nghiệt hơn. Khác biệt so với FPM-5151G nằm ở bốn chỗ.
Nhiệt độ làm việc -20 ~ 60 °C. Rộng hơn 20 °C ở cả hai đầu. Đây là lý do chính để trả thêm tiền: kho lạnh, khu vực ngoài trời có mái che, tủ điện cạnh lò.
Vỏ. Mặt trước là nhôm phủ anod cứng, nắp sau bằng thép không gỉ có ground isolation — cách ly nối đất cho toàn hệ thống. Trong nhà máy nhiều biến tần, chênh lệch điện thế đất giữa tủ và thiết bị hiện trường là nguyên nhân quen thuộc gây nhiễu và chết cổng; cách ly nối đất xử lý đúng chỗ đó.
Mặt kính. Datasheet ghi kính cường lực chống lóa, mặt trước đạt IP65, truyền sáng trên 80 %. Cảm ứng là loại điện trở 5 dây có lớp ITO tăng cường, tuổi thọ 36 triệu lần chạm với ngón cao su R8 lực 250 g, hai lần mỗi giây — tức là bền hơn hẳn bản phổ thông cho vị trí có người bấm liên tục ba ca.
Vận hành. Phím OSD nằm ở mặt trước và khóa được, kèm hai bộ thiết lập độ sáng/tương phản do người dùng tự đặt. Máy có hai đường nguồn: cầu đấu Phoenix 24 VDC và giắc DC 12 VDC, và hai giao tiếp cảm ứng (USB và RS-232 dạng combo).
Cái giá phải trả: dày 70 mm, nặng 7,73 kg (422 x 310 x 70 mm), độ sáng 350 cd/m² thay vì 400, và nguồn không phải dải rộng liên tục mà là hai mức rời. Advantech có bộ gá rack riêng cho mã này (FPM-3151G-RMKE).

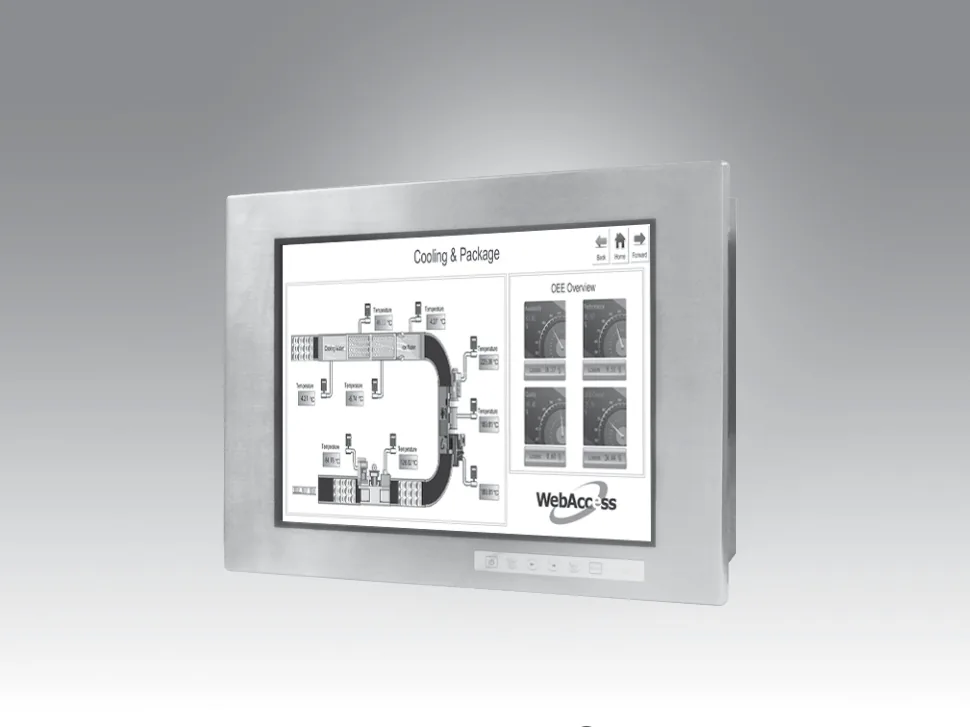

FPM-8151H: mặt inox 316L cho khu vực đặc thù
FPM-8151H giữ nguyên tấm hiển thị 15 inch XGA, 350 cd/m², 700:1, cảm ứng điện trở 5 dây 36 triệu lần chạm và dải nhiệt -20 ~ 60 °C như FPM-3151G. Khác biệt nằm ở vỏ và chứng nhận.
Mặt trước làm bằng thép không gỉ 316L — loại inox có molypden, chịu ăn mòn clorua tốt hơn 304, thường dùng ở nơi rửa bằng hóa chất hoặc có hơi muối. Nắp sau cũng bằng thép không gỉ kèm cách ly nối đất. Kích thước giống FPM-3151G (422 x 310 x 70 mm) nhưng nặng hơn: 8,5 kg.
Điểm mấu chốt là chứng nhận: ngoài CE, FCC Class A, CB, BSMI, CCC, mã này có UL Class I Division 2 — chứng nhận cho khu vực có thể xuất hiện khí hoặc hơi dễ cháy trong điều kiện bất thường. Nếu hồ sơ thiết kế của nhà máy yêu cầu thiết bị C1D2, đây là thứ không thay thế được bằng một màn hình "trông chắc chắn". Nguồn vào là cầu đấu Phoenix 24 VDC, kèm tùy chọn bộ nguồn ngoài 60 W (100 ~ 240 VAC ra 12 VDC 5 A).
Bảng đối chiếu ba mã 15 inch
| Hạng mục | FPM-5151G | FPM-3151G | FPM-8151H |
|---|---|---|---|
| Nhóm | phổ thông | chắc chắn | chuyên ngành |
| Độ phân giải | 1024 x 768 | 1024 x 768 | 1024 x 768 |
| Độ sáng | 400 cd/m² | 350 cd/m² | 350 cd/m² |
| Tương phản | 700:1 | 700:1 | 700:1 |
| Nhiệt độ làm việc | 0 ~ 50 °C | -20 ~ 60 °C | -20 ~ 60 °C |
| Nhiệt độ lưu kho | -20 ~ 60 °C | -30 ~ 80 °C | -30 ~ 80 °C |
| Nguồn vào | 10 ~ 30 VDC (Phoenix) | 24 VDC (Phoenix) hoặc 12 VDC (giắc DC) | 24 VDC (Phoenix), tùy chọn nguồn ngoài 60 W |
| Tiêu thụ | 18 W +20 % | 12 W +20 % | 12 W |
| Mặt trước | nhôm phẳng kín | nhôm phủ anod cứng, kính cường lực chống lóa | thép không gỉ 316L |
| Nắp sau | phủ chống gỉ | thép không gỉ, cách ly nối đất | thép không gỉ, cách ly nối đất |
| Phím OSD | mặt sau, khóa được | mặt trước, khóa được | mặt trước, khóa được |
| Tuổi thọ cảm ứng | 10 triệu lần chạm | 36 triệu lần chạm | 36 triệu lần chạm |
| Cổng hình | VGA + DVI-D | VGA + DVI-D | VGA + DVI-D |
| Kích thước | 449,92 x 315,63 x 50,5 mm | 422 x 310 x 70 mm | 422 x 310 x 70 mm |
| Khối lượng | 6 kg | 7,73 kg | 8,5 kg |
| Chứng nhận đáng chú ý | CE, FCC A, UL, BSMI, CCC | CE, FCC A, UL, BSMI, CCC, Energy Star | UL Class I Division 2, CB, CE, FCC A |
| Lắp đặt | panel, tường, để bàn, VESA, rack 19" | panel, tường, để bàn, VESA | panel, tường, để bàn, VESA |
Những chỗ khách hay tính thiếu
Kích thước khoét tủ. FPM-5151G và FPM-3151G không cùng kích thước ngoài, nên đổi từ họ này sang họ kia sau khi đã khoét tủ là phải làm lại lỗ khoét. Chốt họ máy trước khi gia công cơ khí, không phải sau.
IP65 chỉ ở mặt trước. Cả ba mã đều ghi rõ "front panel is IP65 compliant". Phần thân sau nằm trong tủ và được bảo vệ bởi chính cấp bảo vệ của tủ. Lắp hở lưng ra ngoài xưởng là hiểu sai chỉ số này.
Độ ẩm trong datasheet là độ ẩm lưu kho. FPM-3151G ghi 90 % ở 50 °C, FPM-8151H ghi 10 ~ 95 %, FPM-5151G ghi 10 ~ 90 %, đều kèm điều kiện không đọng sương. Xưởng dệt, xưởng thực phẩm hay khu vực rửa nước cần tính thêm chống đọng sương ở mức tủ.
Rung và sốc. Cả ba đều chịu rung 1 Grms dải 5 ~ 500 Hz khi đang chạy. FPM-3151G và FPM-8151H có thêm mức sốc 10 G xung bán sin 11 ms ở trạng thái không hoạt động — con số dành cho vận chuyển, không phải cho máy đang chạy.
Cảm ứng điện trở dùng được với găng tay vì nó hoạt động theo lực ấn, khác cảm ứng điện dung. Đổi lại, nó cần hiệu chỉnh (calibration) sau khi cài driver và không nhận đa điểm. Advantech dùng driver Penmount 6000 cho cả ba mã.
Chọn nhanh theo tình huống
- Tủ điện trong nhà, có thông gió, cánh tủ mỏng, ngân sách chặt — FPM-5151G. Ưu điểm thật là dải nguồn 10 ~ 30 VDC và độ dày 50,5 mm.
- Kho lạnh, khu vực ngoài trời có mái che, cạnh nguồn nhiệt, hoặc vị trí bấm liên tục ba ca — FPM-3151G, vì dải nhiệt -20 ~ 60 °C và cảm ứng 36 triệu lần chạm.
- Nhà máy hóa chất, khu vực rửa hóa chất, hồ sơ yêu cầu Class I Division 2 — FPM-8151H. Chọn theo chứng nhận, không chọn theo cảm nhận về độ chắc.
- Cần 17 hoặc 19 inch — họ FPM-5000G có sẵn FPM-5171G 17 inch (1280 x 1024, tương phản 800:1, 7 kg) và bản 19 inch 1280 x 1024 tương phản 1000:1, góc nhìn 170/160. Họ FPM-3000 có FPM-3191G, và bản nhỏ hơn là FPM-3121G 12,1 inch.
Câu hỏi thường gặp
Màn hình công nghiệp có cài được phần mềm SCADA không?
Không. Ba mã trong bài chỉ hiển thị và nhận chạm. Phần mềm chạy trên máy tính công nghiệp nối vào qua VGA hoặc DVI-D.
Một máy tính có kéo được hai màn FPM không?
Được, nếu máy tính có đủ hai ngõ ra hình. Nhưng mỗi màn cần một đường cảm ứng riêng về máy (USB hoặc RS-232) và driver phải hiệu chỉnh riêng cho từng màn.
Vì sao độ sáng chỉ 350 – 400 cd/m² trong khi máy tính bảng phổ thông cũng đạt mức đó?
Vì đây là màn dùng trong tủ, không phải dùng ngoài nắng. Nếu vị trí lắp có ánh nắng chiếu thẳng, cần dòng màn đọc được dưới nắng với độ sáng cao hơn nhiều lần, không nên bù bằng cách tăng độ sáng của mã tiêu chuẩn.
Cảm ứng điện trở có bị hỏng do công nhân đeo găng dày không?
Không, cảm ứng điện trở nhận lực ấn nên găng tay dùng bình thường. Nhưng datasheet đo tuổi thọ bằng đầu ngón cao su R8 với lực 250 g; bấm bằng vật cứng nhọn hoặc tua vít sẽ phá lớp phim nhanh hơn con số công bố.
