Công nghệ cảm ứng màn hình công nghiệp Advantech: chọn loại nào

Advantech bán nhiều màn hình và máy tính có màn hình cảm ứng, nhưng lớp cảm ứng bên trong không giống nhau. Chọn đúng công nghệ cảm ứng màn hình công nghiệp quyết định việc người đeo găng có bấm được không, nước bắn lên mặt màn có sinh thao tác giả không và giao diện có vuốt được không. Bài viết đặt bốn công nghệ cạnh nhau, chỉ ra mã nào trên site dùng loại nào theo mô tả sản phẩm, rồi nêu cách chọn theo tình huống tại xưởng.

1. Bốn công nghệ cảm ứng và cách nhận chạm

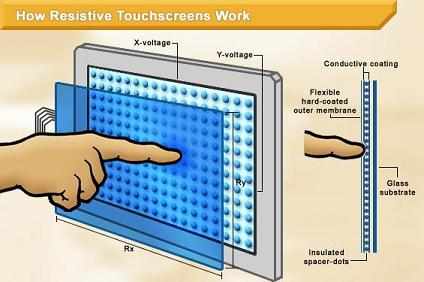

Cảm ứng điện trở. Hai lớp dẫn điện đặt cách nhau bởi các hạt đệm rất nhỏ. Khi có lực ấn, hai lớp chạm nhau tại một điểm và mạch đo điện áp suy ra tọa độ. Vì nguyên lý là lực ấn nên vật gì ấn xuống cũng được, kể cả găng dày, đầu bút hay khớp ngón tay. Bản năm dây bố trí các đường dẫn ở lớp dưới, nhờ đó giữ độ chính xác lâu hơn khi lớp trên bị mòn.

Cảm ứng điện dung bề mặt. Một lớp phủ dẫn điện trải đều trên tấm kính, ngón tay chạm vào làm dòng rò ra bốn góc thay đổi và mạch tính ra vị trí. Loại này nhạy và bền với ma sát, nhưng chỉ nhận một điểm chạm và cần vật dẫn điện chạm trực tiếp.

Cảm ứng điện dung chiếu. Lưới điện cực nằm dưới lớp kính, ngón tay làm đổi điện dung tại các nút giao trong lưới. Vì cảm biến nằm dưới kính nên mặt trước có thể là một tấm kính liền, không có màng cảm ứng lộ ra ngoài. Đây là loại duy nhất trong bốn loại nhận nhiều điểm chạm và cho phép vuốt.

Cảm ứng quang học. Các cặp phát và thu tia hồng ngoại đặt quanh viền tạo thành một lưới tia trên mặt kính. Vật che tia ở đâu thì đó là điểm chạm. Vì không có lớp phủ trên mặt kính, độ trong của màn không bị giảm và mặt kính có thể rất dày, đổi lại viền phải nhô lên và bụi bám quanh viền gây nhận sai.

2. Bảng so sánh theo điều kiện làm việc

Bảng này giải thích vì sao cảm ứng điện trở vẫn còn trên nhiều mã mới. Ở trạm thao tác trong xưởng, việc nhận được tay đeo găng và không nhận nhầm giọt nước quan trọng hơn khả năng vuốt hai ngón. Phần khái niệm và cấu tạo lớp cảm ứng nằm ở bài màn hình IPC cảm ứng.

3. Mã Advantech trên site dùng loại nào

Quy luật rút ra từ bảng: các mã màn hình rộng và mặt phẳng liền thường đi với cảm ứng điện dung chiếu, còn các mã theo tỷ lệ vuông truyền thống thường giữ cảm ứng điện trở năm dây. Khi một dòng có cả hai bản, phần mã đuôi trong mã hàng đầy đủ mới cho biết bản nào, nên phải đối chiếu mã đuôi chứ không dừng ở tên dòng. Chi tiết ba dòng màn hình rời nằm ở bài màn hình cảm ứng Advantech.

4. Bốn tình huống tại xưởng và loại nên chọn

• Trạm thao tác có người đeo găng vải. Chọn cảm ứng điện trở năm dây. Nếu bắt buộc dùng máy mặt rộng có cảm ứng điện dung chiếu, phải xác nhận máy có chế độ tăng độ nhạy cho găng và thử với đúng loại găng đang dùng.
• Khu vực rửa sàn và có nước bắn. Chọn cảm ứng điện trở, hoặc máy điện dung chiếu có chế độ bỏ qua nước. Nếu không, thao tác giả sẽ xuất hiện đúng vào lúc vệ sinh ca.
• Giao diện có bản đồ, sơ đồ chuyền hoặc ảnh sản phẩm. Chọn cảm ứng điện dung chiếu vì cần phóng to và kéo. Đây cũng là nhóm nên chọn màn rộng thay vì màn vuông.
• Máy đặt nơi công cộng. Ưu tiên mặt kính liền và cảm ứng nằm dưới kính, vì mặt trước phải chịu va chạm và lau nhiều. Cách chọn theo vị trí lắp có ở bài panel PC Advantech cho nhà máy thông minh.

5. Ba điều hay bị bỏ sót

Nhiễu điện. Cảm ứng điện dung chiếu đo mức thay đổi rất nhỏ, nên biến tần, máy hàn và cáp động lực chạy sát máy đều có thể gây nhận sai. Cách xử lý là tách máng cáp tín hiệu khỏi máng cáp động lực và nối đất vỏ máy đúng điểm, chứ không phải giảm độ nhạy.

Lớp phủ mặt trước. Lớp chống chói làm mặt màn hơi mờ nhưng dễ đọc dưới đèn xưởng chiếu xiên; lớp chống phản xạ giữ hình sắc hơn nhưng lộ vệt tay. Chọn theo hướng chiếu sáng thực tế tại vị trí lắp.

Quy trình hiệu chuẩn. Màn hình cảm ứng điện trở cần hiệu chuẩn lại theo chu kỳ, nhất là ở bốn góc. Việc này nên nằm trong phiếu bảo trì định kỳ cùng với kiểm tra vết xước, thay vì đợi người vận hành báo bấm không trúng.

6. Chọn công nghệ cảm ứng cho màn hình công nghiệp

Thứ tự nên là: xem người thao tác đeo gì trên tay, xem mặt màn có nước hay bụi bám không, xem giao diện có cần vuốt và phóng to không, rồi mới tới cỡ màn hình. Ba câu trả lời đó thường đã loại bỏ được hai trong bốn công nghệ.

Các mã máy có sẵn màn hình cảm ứng nằm ở danh mục máy tính màn hình cảm ứng. Phần thiết bị cùng nhóm của hãng có tại danh mục panel PC công nghiệp Advantech trên IPC247. Khi cần lọc theo loại cảm ứng, cấp bảo vệ mặt trước và dải nhiệt, dùng công cụ chọn máy theo nhu cầu rồi đối chiếu với bảng mã phía trên.

Câu hỏi thường gặp về công nghệ cảm ứng màn hình công nghiệp

Cảm ứng điện trở và cảm ứng điện dung chiếu khác nhau ở đâu?

Cảm ứng điện trở nhận lực ấn làm hai lớp dẫn chạm nhau, nên bất kỳ vật gì ấn xuống cũng được ghi nhận, kể cả tay đeo găng dày hay đầu bút. Cảm ứng điện dung chiếu nhận thay đổi điện trường do vật dẫn điện gây ra, cho phép vuốt nhẹ và nhiều điểm chạm nhưng kén vật liệu chạm vào.

Người vận hành đeo găng thì chọn loại cảm ứng nào?

Găng vải hoặc găng da dày thì cảm ứng điện trở năm dây là lựa chọn an toàn vì nhận lực ấn. Găng cao su mỏng thì cả hai loại đều dùng được, nhưng với cảm ứng điện dung chiếu phải hỏi rõ máy có chế độ tăng độ nhạy cho găng tay hay không.

Nước đọng trên mặt màn có làm sai thao tác không?

Với cảm ứng điện dung, giọt nước là vật dẫn nên có thể bị hiểu là một điểm chạm và sinh thao tác giả. Với cảm ứng điện trở, nước nằm trên lớp kính không tạo lực ấn nên ít ảnh hưởng. Ở nơi thường xuyên có nước bắn, đây là lý do chính khiến nhiều trạm vẫn giữ cảm ứng điện trở.

Mã Advantech nào dùng cảm ứng điện dung chiếu?

Theo mô tả sản phẩm, nhóm màn hình rộng và mặt phẳng dùng loại này, gồm PPC-3181SW, PPC-4150W và PPC-4211W; PPC-6151C chỉ có điện dung chiếu ở bản tuỳ chọn, bản tiêu chuẩn dùng điện trở năm dây. Riêng PPC-4151W có cả bản mặt phẳng dùng cảm ứng điện dung chiếu và bản dùng cảm ứng điện trở.

Cảm ứng điện trở có cần hiệu chuẩn lại không?

Có. Sau một thời gian dùng, điểm chạm có thể lệch so với vị trí hiển thị, nhất là ở góc màn. Quy trình hiệu chuẩn nên đưa vào phiếu bảo trì định kỳ cùng với việc kiểm tra vết xước và vết mòn trên lớp phủ.
