Panel PC Advantech cho nhà máy thông minh nên được chọn theo vị trí lắp, không phải theo cấu hình vi xử lý. Cùng một phần mềm vận hành có thể chạy tốt trên máy Atom gắn mặt tủ đầu chuyền, nhưng lại cần máy Core i5 màn rộng khi đặt trong phòng điều khiển vì số liệu phải hiển thị cùng lúc nhiều hơn.
Bài viết đối chiếu sáu vị trí thường gặp trong nhà máy với bốn thông số quyết định: kích thước màn, kiểu cảm ứng, cấp bảo vệ mặt trước và kiểu gá.
Panel PC và màn hình cảm ứng rời

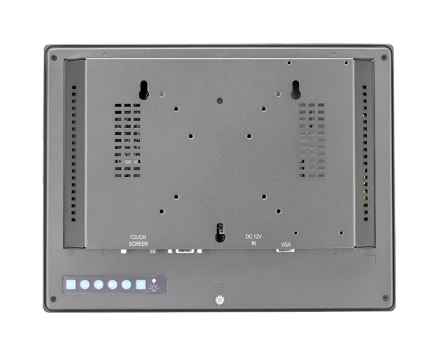

Panel PC là một máy tính hoàn chỉnh nằm sau tấm màn: cắm nguồn, cắm mạng là chạy. Màn hình cảm ứng công nghiệp chỉ là thiết bị hiển thị, phải nối tới một máy tính khác qua cổng VGA hoặc DVI kèm một dây cảm ứng.
Chọn loại nào phụ thuộc chỗ đặt đã có máy tính hay chưa. Tủ điện đã có sẵn máy hộp thì thêm màn rời là đủ và rẻ hơn. Vị trí trống hoàn toàn thì panel PC gọn hơn vì chỉ có một thiết bị, một dây nguồn và một điểm hỏng.
Sáu vị trí lắp trong nhà máy và yêu cầu tương ứng
| Vị trí | Điều kiện thực tế | Yêu cầu đặt lên máy |
|---|---|---|
| Mặt tủ điện tại một máy đơn | Chỗ khoét hẹp, thao tác vài ô, người đứng sát | Màn 12 inch, gá mặt tủ, mặt trước kín, nguồn lấy trong tủ |
| Đầu chuyền, người đứng cách một tới hai mét | Nhìn từ xa, thao tác khi đeo găng | Màn 15 tới 17 inch, chữ lớn, cảm ứng nhận lực ấn |
| Trạm kiểm chất lượng trong chuyền | Cần cắm thêm đầu đọc mã, thiết bị đo | Có cổng USB dễ tới và khe mở rộng cho cổng chuyên dụng |
| Khu vực rửa, chiết rót, thực phẩm | Xịt nước rửa hằng ngày, có hơi ẩm | Mặt trước cấp bảo vệ cao, bề mặt phẳng liền, không khe kẹt bẩn |
| Phòng điều khiển của phân xưởng | Nhiều cửa sổ số liệu, người ngồi lâu | Màn rộng, vi xử lý mạnh, có thể cần khe cắm card |
| Xe nâng, tủ di động, vị trí rung | Rung liên tục, nguồn không ổn định | Không quạt, không cáp rời bên trong, nguồn một chiều dải rộng |
Hai vị trí đầu chiếm phần lớn số máy trong một nhà máy. Bốn vị trí còn lại ít máy hơn nhưng lại là nơi chọn sai gây tốn nhất, vì phải thay cả thiết bị chứ không sửa được.
Kích thước màn chọn theo số ô số liệu
Cách chọn nhanh và ít sai: đếm số ô số liệu người vận hành phải nhìn cùng lúc trong màn hình chính. Dưới mười ô thì màn 12,1 inch là đủ và tiết kiệm diện tích mặt tủ. Trên hai mươi ô, hoặc có biểu đồ theo dõi, thì cần 15 inch trở lên.
Khoảng cách đứng cũng phải tính. Người đứng sát mặt tủ đọc tốt cỡ chữ nhỏ, nhưng người đứng cách hai mét thì cỡ chữ phải tăng, kéo theo diện tích màn phải tăng theo. Một màn 17 inch đặt ở đầu chuyền thường hiển thị được ít thông tin hơn một màn 15 inch đặt trên mặt tủ.
Cảm ứng điện trở hay cảm ứng điện dung
Cảm ứng điện trở năm dây nhận lực ấn. Ưu điểm là dùng được với găng vải, găng cao su và cả khi mặt kính có nước, nên phù hợp phần lớn vị trí trong xưởng. Nhược điểm là không hỗ trợ thao tác nhiều điểm chạm và cần ấn dứt khoát.
Cảm ứng điện dung cho thao tác vuốt, phóng to và nhiều điểm chạm, hợp với phòng điều khiển hoặc giao diện dạng bảng biểu. Đổi lại, loại này kén găng tay và dễ nhận nhầm khi mặt kính đọng nước. Cách phân biệt và thử trước khi chốt có trong bài công nghệ cảm ứng trên màn hình công nghiệp Advantech.
Cấp bảo vệ mặt trước và chuyện lau chùi
Cấp bảo vệ ghi trên tài liệu chỉ áp dụng cho phần mặt trước, sau khi máy đã được gá kín vào mặt tủ bằng đủ số kẹp và gioăng. Phần thân phía sau vẫn nằm trong tủ và không có cấp bảo vệ tương đương.
Với khu vực xịt rửa, ngoài cấp bảo vệ còn phải xét bề mặt. Bản true-flat có mặt kính phẳng liền tới mép, không tạo rãnh giữa kính và viền nên nước và bụi không đọng lại. Đây là chi tiết quyết định ở xưởng thực phẩm và đồ uống, nơi mặt máy bị lau nhiều lần mỗi ca.
Model panel PC theo từng vị trí
| Vị trí | Model trong danh mục | Thông số đáng chú ý |
|---|---|---|
| Mặt tủ máy đơn, chỗ khoét hẹp | TPC-1251T | Màn 12,1 inch XGA, Atom E3827 1,75 GHz, cảm ứng điện trở năm dây, mặt trước IP66 với bản true-flat, dải nhiệt -20 đến 60 °C |
| Đầu chuyền, nhìn từ xa | TPC-1751T | Màn 17 inch SXGA, Atom E3827 hoặc Celeron J1900 bốn nhân 2 GHz, mặt trước IP66 bản true-flat, khe Mini PCIe kích thước đầy đủ |
| Trạm kiểm, cần thêm cổng chuyên dụng | TPC-1582H | Màn 15 inch XGA, Core i3 thế hệ 4 tốc độ 1,7 GHz, mặt trước IP65, hỗ trợ khe PCIe và Mini PCIe, thêm cổng vào ra cách ly qua mô đun iDoor |
| Phòng điều khiển phân xưởng | PPC-3181SW | Màn rộng 18,5 inch, Core i5-6300U, cảm ứng điện dung nhiều điểm chạm, bộ nhớ tới 16 GB DDR4, mặt trước IP65, thiết kế không quạt |
| Phòng điều khiển cần cắm card rời | IPPC-6152A | Màn 15 inch XGA, Core i7, i5 hoặc i3 với chipset Q87, bộ nhớ tới 32 GB, nhiều khe PCI và PCIe, mặt trước IP65 |
Model PPC-3151 màn 15 inch với vi xử lý Core i5-6300U và nguồn vào 9 đến 32 VDC là lựa chọn ở giữa, hợp bàn tổ trưởng cần chạy nhiều cửa sổ nhưng không cần khe cắm rời. Danh sách đầy đủ nằm trong danh mục máy tính màn hình cảm ứng.
Ba lỗi chọn sai hay gặp
Lỗi thứ nhất là chọn cảm ứng điện dung cho vị trí công nhân đeo găng dày. Máy chạy tốt trong buổi nghiệm thu vì kỹ thuật viên không đeo găng, nhưng vào sản xuất thì thao tác không ăn.
Lỗi thứ hai là chốt model trước khi đo lỗ khoét trên mặt tủ. Kích thước khoét của mỗi model một khác, và mặt tủ đã khoét thì không hoàn lại được. Số đo cần lấy từ tài liệu lắp đặt của đúng model trước khi gia công cơ khí.
Lỗi thứ ba là quên nhiệt độ trong tủ vào buổi trưa. Tủ điện kín ngoài xưởng có thể nóng hơn nhiệt độ phòng khá nhiều, nên dải nhiệt làm việc của máy phải rộng hơn con số đo được lúc sáng. Sau khi chọn xong panel PC, bước tiếp theo là quy định số liệu nào nhập tay, trình bày trong bài máy tính công nghiệp cho nhà máy kỹ thuật số.
Chọn panel PC cho nhà máy thông minh
Bốn số đo cần có trước khi hỏi cấu hình: kích thước lỗ khoét trên mặt tủ, khoảng cách người đứng, loại găng tay đang dùng và nhiệt độ cao nhất trong tủ. Bốn số đo này quyết định model; bộ nhớ và ổ lưu trữ chỉ là cấu hình đi kèm.
Kiến thức nền về nhóm máy này có tại chuyên mục panel PC công nghiệp Advantech trên IPC247. Khi đã có số đo lỗ khoét và điều kiện chỗ đặt, lọc nhanh danh sách model bằng công cụ chọn máy theo môi trường và số cổng trước khi liên hệ báo giá.
Câu hỏi thường gặp về panel PC Advantech cho nhà máy thông minh
Panel PC khác màn hình cảm ứng công nghiệp ở điểm nào?
Panel PC là một máy tính hoàn chỉnh nằm sau tấm màn, cắm điện là chạy. Màn hình cảm ứng công nghiệp chỉ là thiết bị hiển thị, phải nối tới một máy tính khác qua cổng VGA hoặc DVI và một dây cảm ứng.
Chọn màn bao nhiêu inch cho trạm vận hành?
Đếm số ô số liệu người vận hành phải nhìn cùng lúc. Dưới mười ô thì màn 12,1 inch đủ. Trên hai mươi ô hoặc có biểu đồ theo dõi thì chọn 15 inch trở lên, phòng điều khiển thì 17 inch và rộng hơn.
Cảm ứng điện trở và cảm ứng điện dung khác nhau thế nào trong xưởng?
Cảm ứng điện trở nhận lực ấn nên dùng được với găng vải, găng cao su và cả khi mặt kính có nước. Cảm ứng điện dung cho thao tác vuốt và nhiều điểm chạm nhưng kén găng tay và dễ nhận nhầm khi có nước đọng.
Mặt trước IP65 và IP66 khác nhau ra sao khi lắp?
Cả hai đều chỉ bảo vệ phần mặt trước sau khi máy đã gá kín vào mặt tủ. IP65 chịu được tia nước áp lực thấp, IP66 chịu tia nước mạnh hơn nên hợp khu vực xịt rửa. Phần thân máy phía sau vẫn phải nằm trong tủ.
Panel PC có cần nguồn riêng không?
Phần lớn model nhận nguồn một chiều dải rộng, lấy thẳng từ nguồn 24 V có sẵn trong tủ điện. Cách này bớt được một bộ nguồn và giúp máy tắt mở cùng tủ. Nếu cần nguồn xoay chiều thì dùng bộ đổi nguồn kèm theo.
