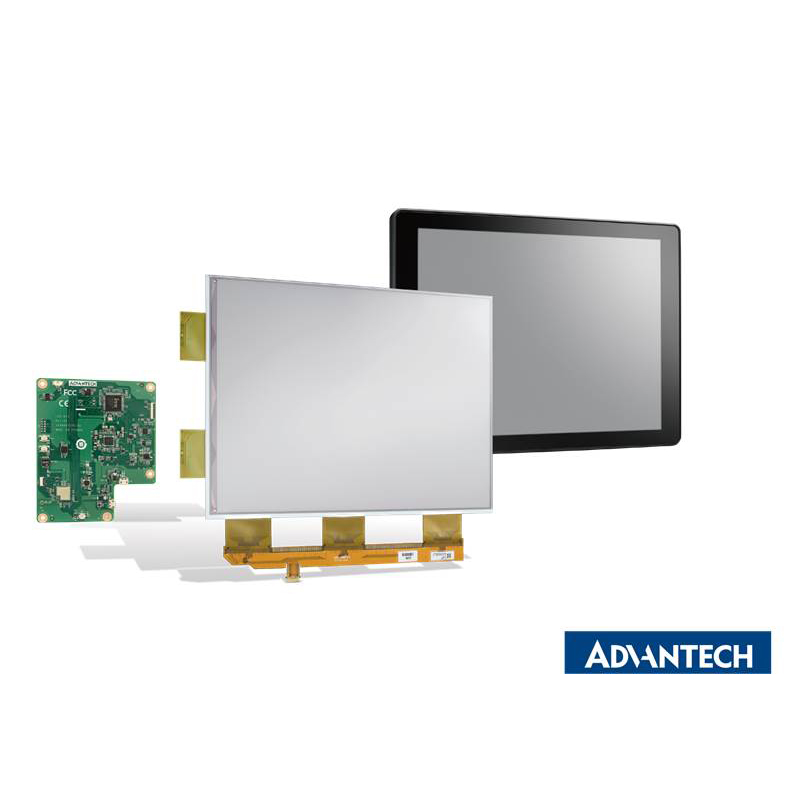

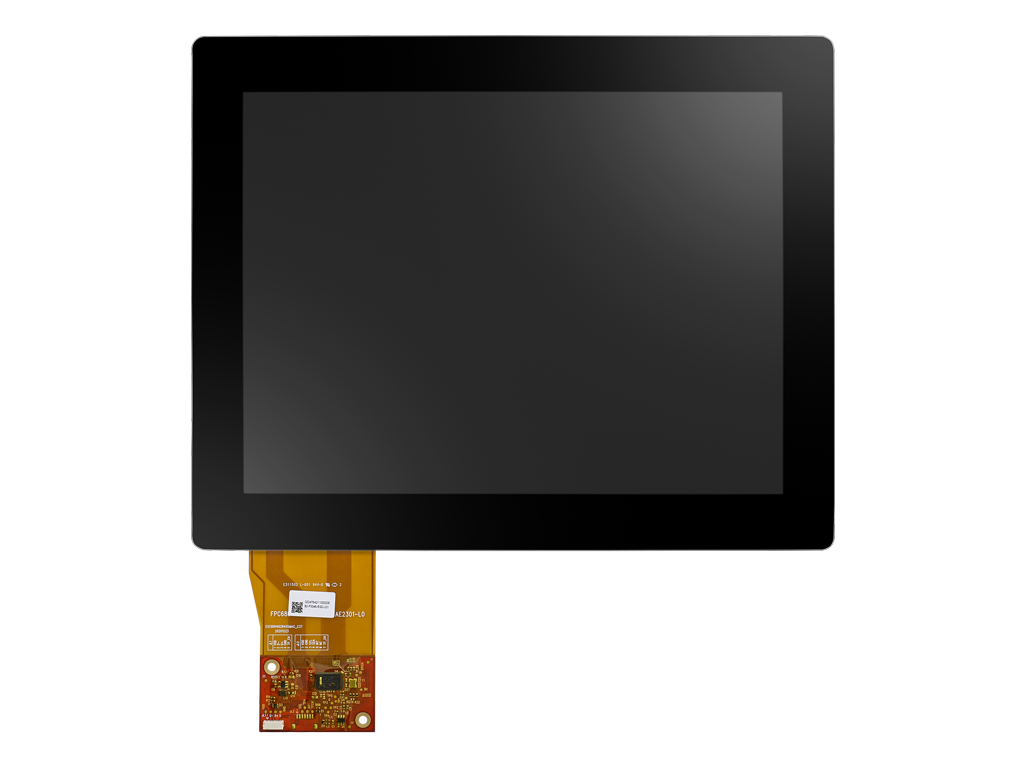

IDK-1110R-23SVA1E là bộ màn hình công nghiệp khung hở 10,4 inch của Advantech, tấm nền SVGA 800 x 600 tỷ lệ 4:3, cảm ứng điện trở 4 dây, độ sáng 230 cd/m2. Đây là mã thiên về thao tác chắc chắn trong nhà chứ không thiên về hình ảnh. Bài viết trình bày thông số, cách đọc các biến thể N, P và R trong mã IDK, các vị trí lắp thực tế, so sánh với những mã cảm ứng điện trở khác và nơi đặt mua.
Đây là bộ màn hình dạng khung hở nhận tín hiệu hình qua giao diện LVDS. Cách hoạt động chung của nhóm sản phẩm này đã trình bày trong bài về bộ màn hình công nghiệp IDK-1115WP-50HDA1E, phần đó không lặp lại ở đây.
Thông số kỹ thuật IDK-1110R-23SVA1E
Bảng dưới gom thông số công bố của mã này. Số 23 trong phần đuôi mã tương ứng với mức độ sáng 230 cd/m2, còn cụm SVA ứng với chuẩn độ phân giải SVGA.
| Hạng mục | Thông số |
|---|---|
| Kích thước tấm nền | 10,4 inch, đèn nền LED |
| Tỷ lệ khung hình | 4:3 |
| Độ phân giải | 800 x 600, chuẩn SVGA |
| Độ sáng | 230 cd/m2 |
| Độ tương phản | 700:1 |
| Số màu | 262 nghìn hoặc 16,2 triệu |
| Góc nhìn | 160 độ theo phương ngang, 130 độ theo phương dọc |
| Thời gian đáp ứng | 35 mili giây |
| Giao diện tín hiệu hình | LVDS 1 kênh |
| Cảm ứng | Điện trở 4 dây, bộ điều khiển nối qua cổng USB |
| Độ bền cảm ứng | 1 triệu lần chạm |
| Độ cứng bề mặt | 3H |
| Độ truyền sáng | 82 phần trăm |
| Khối lượng | 470 g |
| Điện năng tiêu thụ | 3,5 W, chỉ tính tấm nền |
| Nhiệt độ làm việc | Âm 10 đến 60 độ C |
| Tuổi thọ đèn nền | 30.000 giờ |
Ba con số cần cân nhắc kỹ. Độ sáng 230 cd/m2 là mức thấp, chỉ đủ cho vị trí trong nhà có ánh sáng vừa. Thời gian đáp ứng 35 mili giây là mức chậm, thấy được vệt mờ khi kéo cửa sổ hoặc cuộn danh sách nhanh, nhưng không ảnh hưởng tới giao diện tĩnh dạng bảng. Tuổi thọ đèn nền 30.000 giờ thấp hơn mức 50.000 giờ của nhiều mã cùng dòng, nên với thiết bị chạy liên tục cần tính trước phương án thay thế.
Đọc mã IDK: chữ W, chữ N, chữ P và chữ R
Dòng IDK có hàng chục mã đặt hàng, và phần lớn nhầm lẫn khi lập cấu hình đến từ việc đọc sai mã. Cấu trúc mã khá đều, đọc được từ chính danh sách sản phẩm hãng đang bán.
- Số đầu là dòng và kích thước. IDK-1110 nghĩa là dòng IDK-1000, tấm nền cỡ 10 inch. IDK-2115 nghĩa là dòng IDK-2000, tấm nền cỡ 15 inch. Dòng 1000 là nhóm độ sáng thường, dòng 2000 là nhóm độ sáng cao.
- Chữ W ngay sau số là màn rộng. IDK-1110W là tấm nền 10,1 inch tỷ lệ 16:10. IDK-1110 không có W là tấm nền 10,4 inch tỷ lệ 4:3. Cùng con số 1110 nhưng hai kích thước cơ khí khác nhau, đây là chỗ dễ đặt nhầm nhất.
- Chữ R là cảm ứng điện trở. IDK-1110R, IDK-1119R, IDK-2115R đều đi kèm lớp cảm ứng điện trở, loại 4 dây hoặc 5 dây tuỳ mã. Lớp này bấm được khi đeo găng tay và bấm được bằng bút nhựa.
- Chữ P là cảm ứng điện dung chiếu. IDK-1112P, IDK-1115WP, IDK-1121WP đi kèm lớp cảm ứng điện dung, cho thao tác vuốt và chạm nhiều điểm, bề mặt phẳng dễ lau.
- Chữ N là tấm nền không kèm lớp cảm ứng. IDK-2115N, IDK-2117N, IDK-2110N thuộc nhóm này. Chúng dùng cho thiết bị điều khiển bằng nút cơ, bằng bàn phím công nghiệp hoặc bằng phần mềm từ xa.
- Phần đuôi là độ sáng và độ phân giải. Trong mã IDK-1110R-23SVA1E, cụm 23 ứng với 230 cd/m2 và cụm SVA ứng với chuẩn SVGA. Trong IDK-1115WP-45FHA1, cụm 45 ứng với 450 cd/m2 và cụm FHA ứng với Full HD.
Một điểm nữa cần biết: trong dòng IDK-2000, biến thể N và biến thể R của cùng một tấm nền có thể khác nhau về dải nhiệt làm việc, thường thì biến thể không cảm ứng có dải rộng hơn. Vì lớp cảm ứng là phần nhạy nhiệt hơn tấm nền, dải nhiệt của cả bộ bị kéo về mức hẹp hơn khi có lớp cảm ứng. Mức cụ thể của từng mã lấy theo tài liệu hãng.
IDK-1110R-23SVA1E dùng cho việc gì
Mã này hợp với thiết bị đặt trong nhà, giao diện dạng bảng, người vận hành mang găng tay. Bốn tình huống dưới đây phù hợp.
- Bảng điều khiển máy trong xưởng cơ khí. Người vận hành thường đeo găng vải hoặc găng da. Cảm ứng điện trở nhận lực bấm nên vẫn hoạt động qua lớp găng, còn cảm ứng điện dung thì không chắc.
- Thiết bị trong khu vực dầu mỡ và bụi kim loại. Bề mặt cảm ứng điện trở 3H chịu được lau chùi thường xuyên. Khi tay dính dầu, thao tác bấm vẫn chính xác vì cảm ứng không phụ thuộc vào độ dẫn điện của ngón tay.
- Buồng điều khiển và phòng vận hành. Độ sáng 230 cd/m2 vừa đủ trong phòng có rèm, không gây chói khi nhìn lâu. Tỷ lệ 4:3 hợp với phần mềm giám sát viết từ trước, loại chưa chuyển sang bố cục màn rộng.
- Thiết bị thay thế cho màn hình cũ cùng kích thước. Nhiều máy sản xuất trong thập niên trước dùng tấm nền 10,4 inch SVGA. Khi màn cũ hỏng, một bộ khung hở cùng kích thước và cùng chuẩn LVDS thường lắp vừa khoang cũ, tiết kiệm phần gia công lại mặt máy.
Nếu giao diện cần thao tác vuốt hoặc chạm nhiều điểm, mã cùng cỡ nhưng dùng cảm ứng điện dung là IDK-1110W, tấm nền 10,1 inch tỷ lệ 16:10.
So sánh các biến thể cảm ứng điện trở trong dòng IDK
Bảng dưới đặt IDK-1110R-23SVA1E cạnh hai mã điện trở khác và một mã không cảm ứng dùng cùng tấm nền, để thấy chữ cái biến thể ảnh hưởng tới thông số ra sao.
| Mã | Kích thước và độ phân giải | Kiểu cảm ứng | Độ sáng | Dải nhiệt làm việc | Độ bền cảm ứng |
|---|---|---|---|---|---|
| IDK-1110R-23SVA1E | 10,4 inch, 800 x 600 | Điện trở 4 dây | 230 cd/m2 | Âm 10 đến 60 độ C | 1 triệu lần chạm |
| IDK-1119R-35SXA1E | 19 inch, 1280 x 1024 | Điện trở 5 dây | 350 cd/m2 | 0 đến 50 độ C | 10 triệu lần chạm |
| IDK-2115R-K2XGB2 | 15 inch, 1024 x 768 | Điện trở 5 dây | 1.200 cd/m2 | Âm 20 đến 70 độ C | 10 triệu lần chạm |
| IDK-2115N-K2XGB2 | 15 inch, 1024 x 768 | Không kèm lớp cảm ứng | 1.200 cd/m2 | Âm 20 đến 70 độ C | Không áp dụng |
Hai dòng cuối bảng cho thấy rõ vai trò của chữ cái biến thể: cùng tấm nền 15 inch và cùng độ sáng 1.200 cd/m2, IDK-2115R-K2XGB2 có lớp cảm ứng điện trở 5 dây, còn IDK-2115N-K2XGB2 chỉ có tấm nền. Chênh lệch giữa hai mã nằm ở lớp cảm ứng và bộ điều khiển đi kèm, không nằm ở phần hiển thị. So sánh cột độ bền cũng cho thấy loại 5 dây bền hơn loại 4 dây một bậc, nên với thiết bị thao tác nhiều, các mã 5 dây như IDK-1119R-35SXA1E phù hợp hơn.
Mua IDK-1110R-23SVA1E ở đâu
Các bộ màn hình khung hở và màn hình cảm ứng của hãng được xếp trong chuyên mục màn hình công nghiệp trên site này, kèm mô tả kỹ thuật từng mã. Mã này là hàng đặt theo dự án, cấu hình và thời gian giao xác nhận theo từng đơn.
Khi gửi yêu cầu báo giá, nên nêu trước bốn nội dung: bo mạch nào sẽ xuất tín hiệu LVDS, độ sáng tại vị trí lắp, số lần thao tác cảm ứng ước tính trong một ca, và số giờ chạy mỗi ngày của thiết bị. Hai thông tin sau quyết định việc chọn cảm ứng 4 dây hay 5 dây và phương án thay thế đèn nền về sau. Nếu đây là dự án thay màn cho máy cũ, nên gửi kèm kích thước khoang chứa và ảnh chụp đầu cáp LVDS hiện có.

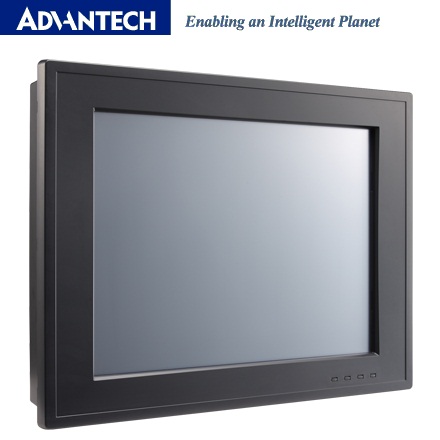

Để đối chiếu với màn hình cảm ứng hoàn chỉnh có vỏ, xem danh mục panel PC công nghiệp Advantech trên IPC247. Khi bài toán còn phải chọn cả máy tính chạy phía sau, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về IDK-1110R-23SVA1E
Chữ R trong mã IDK-1110R nghĩa là gì?
Chữ đứng ngay sau số kích thước cho biết lớp cảm ứng đi kèm tấm nền. Chữ R ứng với cảm ứng điện trở, chữ P ứng với cảm ứng điện dung chiếu, chữ N ứng với tấm nền không kèm lớp cảm ứng. Quy ước này đọc được từ chính các mã hãng đang bán, nhưng vẫn nên đối chiếu mã đặt hàng đầy đủ với tài liệu hãng trước khi ký hợp đồng.
Độ sáng 230 cd/m2 dùng được ở đâu?
Mức 230 cd/m2 là mức thấp trong nhóm màn hình công nghiệp, hợp với phòng điều khiển, buồng máy trong nhà và các vị trí chỉ có ánh sáng nhân tạo vừa phải. Với nhà xưởng sáng mạnh, nên chọn mã từ 400 cd/m2 trở lên. Với vị trí có nắng chiếu vào mặt màn, phải chuyển sang dòng độ sáng cao IDK-2000.
Cảm ứng điện trở 4 dây bền bao nhiêu lần chạm?
Thông số công bố là 1 triệu lần chạm, độ cứng bề mặt 3H, độ truyền sáng 82 phần trăm. Con số 1 triệu lần đủ cho bảng điều khiển thao tác vài chục lần mỗi ca. Với máy tự phục vụ nơi công cộng, số lần chạm mỗi ngày lớn hơn nhiều nên cần cân nhắc mã cảm ứng điện dung có độ bền cao hơn.
Vì sao tuổi thọ đèn nền chỉ 30.000 giờ?
Mã này công bố tuổi thọ đèn nền 30.000 giờ, thấp hơn mức 50.000 giờ của nhiều mã cùng dòng. Với thiết bị chạy 8 tiếng mỗi ngày, 30.000 giờ tương đương khoảng 10 năm. Với thiết bị chạy liên tục 24 giờ, con số này rút xuống khoảng 3 năm rưỡi, nên cần tính trước phương án thay thế.
Nên nêu thông tin gì khi hỏi mua IDK-1110R-23SVA1E?
Nên nêu bốn nội dung: bo mạch nào sẽ xuất tín hiệu LVDS, độ sáng tại vị trí lắp, số lần thao tác cảm ứng ước tính trong một ca, và số giờ chạy mỗi ngày của thiết bị. Bốn thông tin này quyết định mã đặt hàng đầy đủ, kiểu cảm ứng và phương án thay thế đèn nền về sau.
