IDK-1119R-35SXA1E là một mã đặt hàng của dòng bộ màn hình công nghiệp Advantech IDK-1119, cỡ 19 inch chuẩn SXGA. Tấm nền 1280 x 1024 theo tỷ lệ 5:4, độ sáng 350 cd/m2, cảm ứng điện trở 5 dây và tín hiệu hình đi theo chuẩn LVDS hai kênh. Bài viết trình bày thông số, ý nghĩa của tỷ lệ 5:4 khi bố trí màn hình vận hành, các vị trí lắp, đối chiếu với những mã cùng nhóm và nơi đặt mua.
Thông số kỹ thuật IDK-1119R-35SXA1E
Bảng dưới gom các thông số có căn cứ từ tài liệu của mã này. Ô nào chưa xác nhận được cho mọi cấu hình thì ghi theo tài liệu hãng.
| Hạng mục | Thông số |
|---|---|
| Kích thước tấm nền | 19 inch, đèn nền LED |
| Độ phân giải | 1280 x 1024, chuẩn SXGA, tỷ lệ 5:4 |
| Mật độ điểm ảnh | Khoảng 86 điểm ảnh mỗi inch |
| Độ sáng | 350 cd/m2 |
| Độ tương phản | 1000:1 |
| Độ đồng đều độ sáng | 80 phần trăm |
| Số màu | 262 nghìn ở chế độ 6 bit, 16,7 triệu ở chế độ 8 bit |
| Góc nhìn | 170 độ theo phương ngang, 160 độ theo phương dọc |
| Tuổi thọ đèn nền | Khoảng 50 nghìn giờ |
| Giao diện tín hiệu hình | LVDS 2 kênh |
| Cảm ứng | Điện trở 5 dây, bộ điều khiển nối qua cổng USB |
| Độ bền cảm ứng | Khoảng 10 triệu lần chạm |
| Độ cứng bề mặt | 3H |
| Độ truyền sáng lớp cảm ứng | 80 phần trăm |
| Bảng mạch đèn nền | Tích hợp sẵn trong bộ |
| Tuỳ chọn quang học | Xử lý bề mặt chống phản xạ, liên kết quang học |
| Điện năng tiêu thụ | 20,55 W tính riêng phần tấm nền |
| Nhiệt độ làm việc | 0 đến 50 độ C |
| Thời gian đáp ứng | Theo tài liệu hãng |

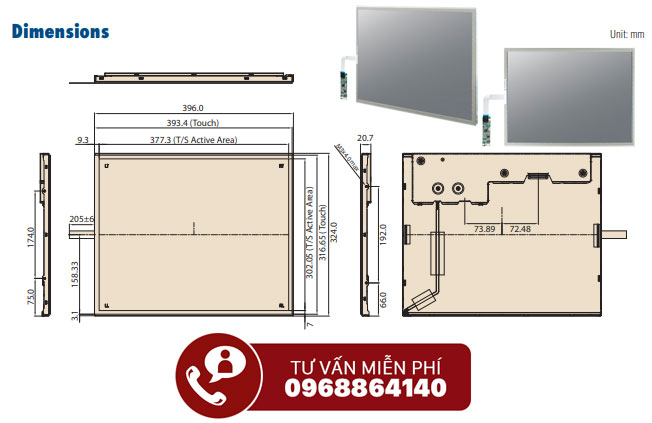

| Kích thước cơ khí và khối lượng | Theo tài liệu hãng |
Cần phân biệt bộ màn hình dạng này với một màn hình rời. Bộ IDK gồm tấm nền, bảng mạch đèn nền và lớp cảm ứng, không có vỏ ngoài, không có chân đế và không có nút chỉnh trên mặt. Bên tích hợp lắp bộ này vào thiết bị của mình hoặc vào mặt tủ, rồi tự lo phần vỏ, phần đệm kín và phần cấp nguồn.
Tỷ lệ 5:4 và cách bố trí màn hình vận hành
Trên thị trường màn hình dân dụng, khuôn 1280 x 1024 gần như biến mất. Trong nhà máy thì ngược lại, nó vẫn là khuôn phổ biến của màn hình vận hành, và lý do không nằm ở phần cứng mà nằm ở phần mềm chạy trên đó.
Giao diện vận hành được vẽ theo khuôn cố định. Màn hình điều khiển trong nhà máy thường là một sơ đồ công nghệ có sẵn: bồn, van, băng tải, đường ống, kèm các ô số. Sơ đồ đó được vẽ theo một khuôn màn hình cụ thể ở thời điểm dựng hệ thống. Khi đổi tỷ lệ màn, sơ đồ không tự co giãn theo cách người vẽ mong muốn; nó hoặc bị kéo méo, hoặc để trống hai dải bên.
Khuôn gần vuông chứa được nhiều dòng hơn theo chiều dọc. Với cùng đường chéo 19 inch, khuôn 5:4 cho chiều cao lớn hơn khuôn 16:9. Bảng danh sách cảnh báo, bảng thông số theo mẻ và bảng nhật ký thao tác đều đọc theo chiều dọc, nên khuôn gần vuông hiển thị thêm được vài dòng mà không phải cuộn.
Mật độ điểm ảnh vừa tầm nhìn đứng. Ở 19 inch, khuôn 1280 x 1024 cho khoảng 86 điểm ảnh mỗi inch. Chữ và ký hiệu ở mật độ này còn đọc rõ khi người vận hành đứng cách màn khoảng một mét, tức là tư thế thường gặp ở đầu chuyền. Cùng đường chéo mà đưa lên Full HD, mật độ tăng lên khoảng 116 điểm ảnh mỗi inch, chữ nhỏ đi và giao diện cũ phải chỉnh lại cỡ chữ.
Khi nào nên chuyển sang khuôn rộng. Ba trường hợp đáng đổi: giao diện được viết lại từ đầu theo hướng chạy trên trình duyệt và tự co giãn; màn hình dùng để xem nhiều luồng hình cùng lúc; hoặc màn hình đặt ngang tầm mắt trong phòng điều khiển, nơi chiều ngang giúp bày nhiều cửa sổ. Ngoài ba trường hợp đó, giữ khuôn 5:4 khi thay màn cũ là cách ít rủi ro nhất. Bản khổ rộng cùng hệ IDK được mô tả trong bài màn hình công nghiệp IDK-1121WP-25FHA1E.
IDK-1119R-35SXA1E dùng cho việc gì
Bốn tình huống dưới đây phản ánh cách bộ màn hình này được lắp trong thực tế.
Mặt tủ điều khiển tại đầu chuyền. Bộ màn hình lắp sau lỗ khoét trên cánh tủ, ghép với một máy tính nhúng đặt bên trong. Cảm ứng điện trở nhận thao tác của công nhân đang đeo găng, thứ mà lớp cảm ứng điện dung thường không nhận.
Thiết bị do đơn vị tích hợp tự dựng. Máy đóng gói, máy kiểm tra hoặc tủ điều khiển được thiết kế riêng cần một màn hình nằm gọn trong vỏ. Bộ IDK cho phép bên thiết kế tự quyết định độ dày vỏ, kiểu đệm kín và vị trí bảng mạch, thay vì gò theo kích thước của một màn hình rời.
Thay màn cũ trong hệ thống đang chạy. Khi tấm nền của một trạm vận hành hỏng sau nhiều năm, thay bằng bộ cùng cỡ và cùng tỷ lệ là cách giữ nguyên phần mềm và giữ nguyên lỗ khoét. Việc phải kiểm trước là chuẩn tín hiệu, số bit màu và mức điện áp cấp cho tấm nền. Cách kiểm với một mã cùng hệ được nêu trong bài hệ thống hiển thị công nghiệp IDK-1115P-50XGA1E.
Trạm tra cứu trong kho và khu xuất hàng. Màn hình ghép với máy quét mã, dùng để tra vị trí hàng và xác nhận thao tác. Độ sáng 350 cd/m2 đủ cho khu vực có mái che, còn khu vực sáng chói thì cần mã có độ sáng cao hơn hoặc lớp xử lý bề mặt chống phản xạ.
So sánh với các mã cùng nhóm
Bảng dưới đối chiếu IDK-1119R-35SXA1E với ba mã khác trong hệ IDK đang có bài trên site và một màn hình rời cùng cỡ trong cửa hàng. Ô nào hãng không công bố cho mọi mã đặt hàng thì ghi theo tài liệu hãng.
| Mã | Kích thước và độ phân giải | Độ sáng | Cảm ứng | Giao diện tín hiệu | Điểm mạnh |
|---|---|---|---|---|---|
| IDK-1119R-35SXA1E | 19 inch, 1280 x 1024, tỷ lệ 5:4 | 350 cd/m2 | Điện trở 5 dây, nối qua USB | LVDS 2 kênh | Khuôn 5:4 cỡ lớn, hợp việc thay màn cũ mà không sửa giao diện |
| IDK-2117N-K2SXA2E | 17 inch, 1280 x 1024, tỷ lệ 4:3 | 1.200 cd/m2 | Không có trong cấu hình cơ bản | LVDS 2 kênh | Độ sáng cao, hợp chỗ nhiều ánh sáng; cấp nguồn 5 V |
| IDK-2115R-K2XGB2 | 15 inch, 1024 x 768, tỷ lệ 4:3 | 1.200 cd/m2 | Điện trở 5 dây, nối qua USB | LVDS 1 kênh | Dải nhiệt -20 đến 70 độ C, độ tương phản 2500:1 |
| IDK-1121WP-25FHA1E | 21,5 inch, 1920 x 1080, tỷ lệ 16:9 | 250 cd/m2 | Điện dung chiếu, nối qua USB | LVDS, số kênh theo tài liệu hãng | Khuôn rộng độ phân giải cao, cảm ứng nhiều điểm |
| FPM-3191G | 19 inch, chuẩn SXGA | Theo tài liệu hãng | Tuỳ chọn theo mã | Ngõ vào tín hiệu chuẩn, không phải LVDS | Màn hình rời có vỏ thép, mặt trước đạt IP65, lắp được vào tủ rack |
Cách chọn theo bài toán như sau. Nếu chỗ lắp nhiều ánh sáng, IDK-2117N-K2SXA2E có độ sáng gấp hơn ba lần. Nếu thiết bị nhỏ và cần dải nhiệt rộng, IDK-2115R-K2XGB2 là bản gọn hơn. Nếu không muốn tự dựng vỏ và cần một màn hình cắm là chạy, FPM-3191G cùng cỡ 19 inch là hướng đơn giản hơn nhiều. IDK-1119R giữ lợi thế ở khuôn 5:4 cỡ lớn kèm lớp cảm ứng điện trở, đúng nhóm bài toán thay màn cũ.
Mua IDK-1119R-35SXA1E ở đâu
Trên site này, nhóm thiết bị cùng kiểu nằm trong danh mục màn hình công nghiệp, gồm cả bộ màn hình dạng linh kiện lẫn màn hình rời có vỏ. Danh mục đó là chỗ đối chiếu nhanh trước khi chốt mã đầy đủ.
Khi gửi yêu cầu báo giá, nên ghi rõ sáu thông tin: mã đầy đủ, kích thước lỗ khoét trên mặt tủ, chuẩn tín hiệu và chân cắm của bo mạch phía sau, mức điện áp cấp cho tấm nền, kiểu cảm ứng cần dùng và các tuỳ chọn quang học. Với dự án thay màn hàng loạt, nên chụp lại tem của tấm nền cũ và gửi kèm, vì phần lớn thời gian tra cứu nằm ở bước đối chiếu chân cắm. Muốn đối chiếu rộng hơn trong dải thiết bị hiển thị của hãng, xem danh mục panel PC công nghiệp Advantech trên IPC247.
Trường hợp chưa rõ nên chọn bộ màn hình dạng linh kiện hay một máy tính màn hình cảm ứng nguyên khối, có thể chạy công cụ chọn máy theo yêu cầu rồi đối chiếu kết quả với bảng so sánh phía trên.
Câu hỏi thường gặp về IDK-1119R-35SXA1E
IDK-1119R-35SXA1E là gì?
IDK-1119R-35SXA1E là một mã đặt hàng của dòng bộ màn hình công nghiệp Advantech IDK-1119, cỡ 19 inch chuẩn SXGA. Đây là bộ linh kiện gồm tấm nền, bảng mạch đèn nền và lớp cảm ứng, dùng để lắp vào thiết bị hoặc vào mặt tủ do bên tích hợp tự dựng, không phải một màn hình rời có sẵn vỏ và chân đế.
Độ phân giải 1280 x 1024 khác gì Full HD?
Tấm nền 1280 x 1024 có tỷ lệ 5:4, gần vuông, còn Full HD là 1920 x 1080 tỷ lệ 16:9. Giao diện vận hành viết cho khuôn 5:4 khi đưa sang màn 16:9 sẽ thừa hai dải bên hoặc bị kéo méo. Vì vậy khi thay màn cũ trong hệ thống đang chạy, giữ nguyên tỷ lệ là cách ít phải sửa phần mềm nhất.
Cảm ứng điện trở 5 dây có ưu điểm gì?
Loại cảm ứng này nhận thao tác qua găng tay, qua vật đầu tù và không bị nhiễu bởi nước đọng trên mặt kính. Theo tài liệu hãng, lớp cảm ứng của mã này chịu được khoảng 10 triệu lần chạm và có độ cứng bề mặt 3H. Đổi lại, nó không nhận thao tác nhiều điểm như loại điện dung.
Bộ màn hình này nối vào máy tính bằng đường nào?
Tín hiệu hình đi theo chuẩn LVDS hai kênh, nối thẳng tới bo mạch của máy tính hoặc tới một bảng mạch chuyển tín hiệu. Phần cảm ứng nối qua cổng USB. Trước khi chốt mã, cần đối chiếu chân cắm, số bit màu và mức điện áp cấp cho tấm nền với bo mạch phía sau.
IDK-1119R-35SXA1E làm việc ở nhiệt độ nào?
Theo tài liệu hãng, dải nhiệt làm việc là 0 đến 50 độ C và tuổi thọ đèn nền khoảng 50 nghìn giờ. Dải này đủ cho phòng điều khiển và cho mặt tủ trong xưởng có mái che, nhưng không đủ cho vị trí phơi nắng trực tiếp. Với chỗ nắng chiếu, cần tính che chắn hoặc chọn mã có độ sáng cao hơn.
Nên gửi những thông tin nào khi hỏi báo giá?
Nên ghi rõ mã đầy đủ, kích thước lỗ khoét trên mặt tủ, chuẩn tín hiệu và chân cắm của bo mạch phía sau, mức điện áp cấp cho tấm nền, kiểu cảm ứng cần dùng và các tuỳ chọn quang học như xử lý bề mặt chống phản xạ hay liên kết quang học. Với dự án nhiều máy, nên hỏi thêm trạng thái cung ứng của mã.
