IDK-1121WP-25FHA1E - bộ màn hình công nghiệp FHD 21,5 inch

IDK-1121WP-25FHA1E là bộ màn hình công nghiệp khung hở 21,5 inch thuộc dòng IDK-1121W của Advantech, dùng tấm nền Full HD 1920 x 1080, độ sáng 250 cd/m2 và lớp cảm ứng điện dung chiếu. Đây là mã có diện tích hiển thị lớn nhất trong hệ IDK-1000, nhận tín hiệu hình qua giao diện LVDS để nhà tích hợp lắp vào thân máy của mình. Bài viết trình bày thông số, lý do mã khổ lớn bị giới hạn về độ sáng và dải nhiệt, các vị trí lắp thực tế, so sánh trong nhóm màn khổ lớn và nơi đặt mua.

Đây là một bộ màn hình dạng khung hở, không có vỏ và không dùng độc lập được. Cách bộ khung hở ghép vào thân máy, giới hạn chiều dài cáp LVDS và đường tín hiệu cảm ứng đi riêng qua cổng USB đã trình bày một lần trong bài về bộ màn hình công nghiệp IDK-1115WP-50HDA1E, phần đó không lặp lại ở đây.

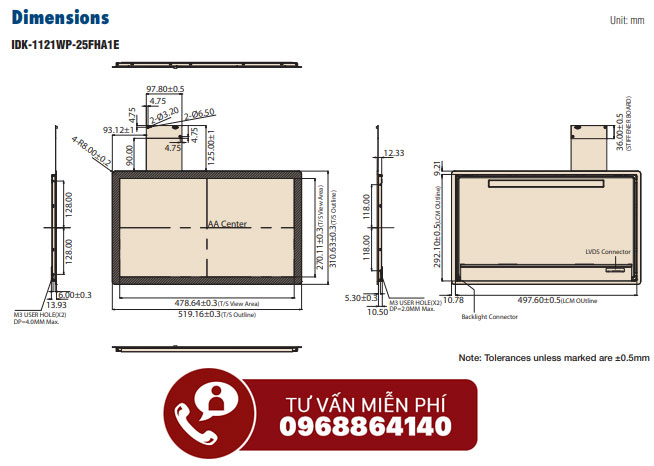

Thông số kỹ thuật IDK-1121WP-25FHA1E

Bảng dưới gom các thông số có căn cứ từ tài liệu của mã này. Ô nào chưa chắc chắn thì ghi theo tài liệu hãng, vì dòng IDK-1121W có nhiều cấu hình khác nhau về xử lý bề mặt và về lớp cảm ứng.

Ba dòng trong bảng đáng chú ý khi thiết kế. Góc nhìn 178 độ hai phương là mức cao nhất trong hệ IDK-1000, nghĩa là người đứng chếch bên cạnh vẫn đọc được số liệu, phù hợp với màn đặt trong khu vực nhiều người qua lại. Độ đồng đều 80 phần trăm là mức thường gặp ở tấm nền khổ lớn, thấp hơn các mã cỡ nhỏ, nên nền màu đơn sắc trải kín màn có thể lộ chênh sáng giữa mép và giữa. Mật độ khoảng 102 điểm ảnh mỗi inch tương đương màn hình bàn giấy thông thường, đủ để hiện bản vẽ và bảng số liệu nhiều cột mà chữ vẫn rõ ở khoảng cách một mét.

Vì sao mã 21,5 inch dừng ở 250 cd/m2 và 0 đến 50 độ C

Đây là chỗ hay gây bất ngờ khi so bảng thông số: mã lớn nhất dòng lại có độ sáng thấp nhất và dải nhiệt hẹp nhất. Nguyên nhân nằm ở ba ràng buộc vật lý, và biết trước ba ràng buộc này giúp chọn đúng ngay từ vòng lập cấu hình.

• Nguồn cung tấm nền. Tấm nền 21,5 inch có sản lượng lớn nhờ thị trường màn hình bàn giấy, nơi 250 cd/m2 là mức đủ dùng. Các mức độ sáng cao hơn phải đặt riêng theo dòng chuyên dụng, chi phí trên mỗi tấm chênh nhiều lần. Ở cỡ nhỏ và vừa, tấm nền công nghiệp có sẵn nên hệ IDK đẩy độ sáng lên 500 cd/m2 và 1.200 cd/m2 dễ hơn.
• Nhiệt toả trên diện tích lớn. Nâng độ sáng nghĩa là tăng số đèn LED và tăng dòng qua chuỗi đèn. Trên tấm 21,5 inch, phần nhiệt sinh thêm trải trên toàn bộ diện tích và phải thoát qua chính khung của bộ màn hình, vốn để trần trong thân máy do khách tự làm. Giữ ở 26,4 W là cách hãng bảo đảm bộ này chạy được trong đa số thân máy mà không cần tản nhiệt riêng.
• Ứng suất cơ khí khi giãn nở. Tấm nền càng lớn thì chênh lệch giãn nở giữa lớp kính, lớp cảm ứng và khung kim loại càng đáng kể. Đó là lý do dải nhiệt của mã này dừng ở 0 đến 50 độ C, hẹp hơn hẳn mức âm 20 đến 70 độ C của các mã cỡ nhỏ.

Hệ quả thực tế rất rõ. Mã này dành cho vị trí trong nhà, có che nắng và có luồng gió, chẳng hạn phòng điều khiển, sảnh nhà máy, quầy tra cứu trong khu vực có mái. Với vị trí phơi nắng hoặc gần cửa mở, không có cách nào bù bằng phần mềm, phải chuyển sang nhóm độ sáng cao và chấp nhận kích thước nhỏ hơn. Với thân máy kín đặt trong xưởng nóng, phải đo nhiệt độ ngay tại vị trí tấm nền chứ không lấy nhiệt độ phòng.

IDK-1121WP-25FHA1E dùng cho việc gì

Mã này hợp với thiết bị đặt trong nhà, cần diện tích hiển thị lớn và thao tác cảm ứng như trên điện thoại. Bốn tình huống dưới đây gặp nhiều tại dự án trong nước.

• Quầy tra cứu và máy tự phục vụ khổ lớn. Ngân hàng, bệnh viện và trung tâm hành chính dùng màn đứng để tra cứu thủ tục và lấy số thứ tự. Diện tích 21,5 inch đủ hiện cả danh sách lẫn bàn phím ảo mà không phải cuộn, còn góc nhìn 178 độ giúp người đứng chờ phía sau vẫn nhìn được.
• Bảng theo dõi sản xuất tại đầu chuyền. Màn treo ở đầu chuyền hiện sản lượng, tỷ lệ lỗi và trạng thái máy. Với nội dung dạng biểu đồ nhiều cột, độ phân giải Full HD cho phép chia màn thành bốn vùng mà chữ vẫn đọc được từ xa vài mét.
• Bàn điều khiển trong phòng điều hành. Đây là môi trường có điều hoà và có che nắng, đúng vùng làm việc của mã này. Người vận hành ngồi gần màn, nên độ sáng 250 cd/m2 không phải hạn chế, còn lớp cảm ứng điện dung cho thao tác phóng to sơ đồ bằng hai ngón.
• Thiết bị y tế và máy phân tích trong phòng thí nghiệm. Phần mềm đo thường hiện ảnh và đồ thị cần dải màu liên tục. Tuỳ chọn liên kết quang học giúp loại lớp không khí giữa kính cảm ứng và tấm nền, giảm phản xạ dưới đèn trần và làm hình sắc nét hơn khi nhìn chếch.

Điểm chung của bốn tình huống là thiết bị do đơn vị tích hợp tự làm thân máy và tự lo phần máy tính phía sau. Nếu chỉ cần một màn hình cảm ứng treo tường và cắm cáp hình là chạy, một sản phẩm hoàn chỉnh trong danh mục màn hình công nghiệp gọn hơn nhiều so với việc tự ghép bộ khung hở.

So sánh trong nhóm màn khổ lớn của hệ IDK

Bảng dưới đặt IDK-1121WP-25FHA1E cạnh ba mã khổ lớn khác, xếp theo điều kiện lắp đặt chứ không theo giá. Cột cuối ghi ràng buộc thực tế mà mỗi mã đặt ra cho người thiết kế thân máy.

Cách chọn quy về câu hỏi đầu tiên: mặt màn có bị chiếu sáng mạnh không. Nếu có, phải bỏ khổ 21,5 inch và chuyển sang IDK-2117N-K2SXA2E, chấp nhận màn nhỏ hơn và phải tự bổ sung lớp cảm ứng. Nếu vị trí lắp trong nhà nhưng nhiệt độ dao động mạnh theo mùa hoặc theo ca máy, IDK-1115WP-45FHA1 giữ nguyên độ phân giải Full HD với dải nhiệt rộng hơn nhiều. Chỉ khi vị trí lắp mát, có che nắng và bố cục giao diện cần diện tích lớn thì mã 21,5 inch mới là phương án đúng.

Mua IDK-1121WP-25FHA1E ở đâu

Các bộ màn hình khung hở và màn hình cảm ứng của hãng được xếp trong chuyên mục màn hình công nghiệp trên site này, kèm mô tả kỹ thuật từng mã. Hệ IDK là hàng đặt theo dự án, không nằm trong danh sách hàng có sẵn trên trang cửa hàng, nên cấu hình và thời gian giao được xác nhận theo từng đơn.

Khi gửi yêu cầu báo giá, bốn thông tin nên nêu trước: máy tính hoặc bo mạch nào sẽ xuất tín hiệu LVDS cho tấm nền, kích thước khoét mặt cùng độ dày tấm mặt của thân máy, nhiệt độ đo được tại vị trí lắp, và mặt màn có bị nắng hay đèn rọi chiếu thẳng vào hay không. Nếu thiết bị cần lớp chống phản xạ hoặc liên kết quang học thì nêu ngay từ đầu, vì hai tuỳ chọn này thay đổi mã đặt hàng đầy đủ và thay đổi cả thời gian giao. Với thiết bị sản xuất theo lô, nên nêu thêm sản lượng dự kiến theo năm để tính phương án cung ứng dài hạn.

Để đối chiếu với màn hình và máy tính bảng điều khiển đóng sẵn, xem danh mục panel PC công nghiệp Advantech trên IPC247. Nếu bài toán còn phải chọn cả máy tính chạy phía sau tấm nền, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.

Câu hỏi thường gặp về IDK-1121WP-25FHA1E

IDK-1121WP-25FHA1E là thiết bị gì?

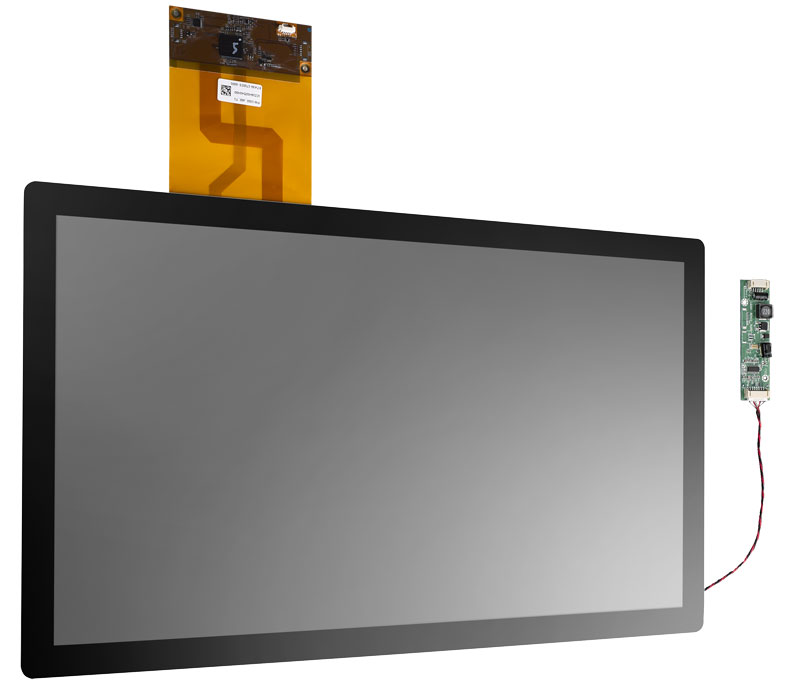

Đây là bộ màn hình công nghiệp dạng khung hở 21,5 inch của Advantech, thuộc dòng IDK-1121W. Bộ gồm tấm nền Full HD 1920 x 1080, lớp cảm ứng điện dung chiếu và bảng mạch điều khiển đèn nền, nhận tín hiệu hình qua giao diện LVDS. Bộ này không có vỏ, không có chân đế và dành cho đơn vị tự thiết kế thân máy.

Vì sao mã 21,5 inch chỉ có 250 cd/m2 trong khi mã 15,6 inch đạt trên 450 cd/m2?

Vì hai nhóm này dùng nguồn tấm nền khác nhau. Tấm nền khổ lớn 21,5 inch có sản lượng chủ yếu cho màn hình bàn giấy, nơi 250 cd/m2 là mức thông dụng. Muốn nâng độ sáng trên khổ này phải tăng số đèn LED và tăng nhiệt toả, kéo theo cả điện năng lẫn giá thành. Vì vậy trong hệ IDK, độ sáng cao tập trung ở các cỡ nhỏ và vừa.

Dải nhiệt 0 đến 50 độ C có đủ cho nhà xưởng Việt Nam không?

Đủ nếu vị trí lắp có che nắng và có luồng gió, không đủ nếu tấm nền nằm trong hộp kín. Nhiệt độ trong một thân máy kín thường cao hơn nhiệt độ phòng từ 10 đến 15 độ C, nên với xưởng 35 độ C thì phần tử bên trong đã chạm ngưỡng. Cần đo nhiệt độ tại đúng vị trí tấm nền trước khi chốt phương án cơ khí.

26,4 W của tấm nền ảnh hưởng thế nào tới thiết kế thân máy?

Ảnh hưởng ở hai chỗ. Thứ nhất là bộ nguồn: 26,4 W mới chỉ là phần tấm nền, chưa gồm máy tính phía sau và bộ điều khiển cảm ứng. Thứ hai là nhiệt: gần như toàn bộ số điện đó biến thành nhiệt trong khoang máy, nên phải để khe thoát gió hoặc dùng vỏ tản nhiệt, nhất là khi thiết bị chạy liên tục.

Cần nêu thông tin gì khi hỏi mua IDK-1121WP-25FHA1E?

Nên nêu bốn nội dung: máy tính hoặc bo mạch nào sẽ xuất tín hiệu LVDS cho tấm nền, kích thước khoét mặt và độ dày tấm mặt của thân máy, nhiệt độ đo được tại vị trí lắp, và mặt màn có bị nắng hoặc đèn rọi chiếu thẳng vào hay không. Nếu cần lớp chống phản xạ hoặc liên kết quang học thì nêu ngay, vì hai tuỳ chọn này quyết định mã đặt hàng đầy đủ.
