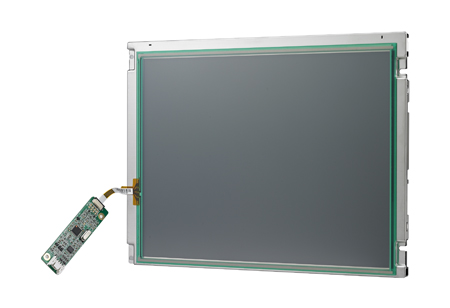

IDK-1110W là dòng bộ màn hình công nghiệp 10,1 inch của Advantech, mã hay gặp là IDK-1110WP-50XGA1E. Điểm riêng của mã này là tấm nền màn rộng tỷ lệ 16:10 với độ phân giải WXGA 1280 x 800, kèm một ràng buộc ít người để ý: dải nhiệt làm việc chỉ âm 5 đến 60 độ C. Bài viết trình bày thông số, ảnh hưởng của dải nhiệt tới chỗ lắp, các vị trí dùng thực tế, so sánh với nhóm 10 inch và nơi đặt mua.
Đây là bộ màn hình dạng khung hở, nhận tín hiệu hình qua giao diện LVDS chứ không phải qua cổng hình thông thường. Cách hoạt động chung của nhóm sản phẩm này đã trình bày trong bài về bộ màn hình công nghiệp IDK-1115WP-50HDA1E, phần đó không lặp lại ở đây.
Thông số kỹ thuật IDK-1110WP-50XGA1E
Bảng dưới lấy theo bảng thông số công bố của mã IDK-1110WP-50XGA1E. Tài liệu lưu hành của dòng IDK-1110W có chỗ ghi thêm cấu hình 1024 x 600, nên khi đặt hàng cần đối chiếu lại mã đầy đủ với hãng.
| Hạng mục | Thông số |
|---|---|
| Kích thước tấm nền | 10,1 inch, đèn nền LED |
| Tỷ lệ khung hình | 16:10 |
| Độ phân giải | 1280 x 800, chuẩn WXGA |
| Độ sáng | 500 cd/m2 |
| Độ tương phản | 800:1 |
| Số màu | 262 nghìn hoặc 16,2 triệu |
| Góc nhìn | 170 độ theo phương ngang, 170 độ theo phương dọc |
| Thời gian đáp ứng | 25 mili giây |
| Giao diện tín hiệu hình | LVDS 1 kênh |
| Cảm ứng | Điện dung chiếu, bộ điều khiển kiểu COF nối qua cổng USB |
| Nhiệt độ làm việc | Âm 5 đến 60 độ C |
| Tuổi thọ đèn nền | 50.000 giờ |
| Điện năng tiêu thụ | Theo tài liệu hãng |
| Chứng nhận | CE, RoHS |
Hai dòng đáng chú ý nhất là tỷ lệ khung hình và dải nhiệt. Tỷ lệ 16:10 rộng hơn 4:3 nhưng không dài như 16:9, nên phù hợp với giao diện có thanh công cụ dọc bên trái và vùng nội dung bên phải. Góc nhìn 170 độ cả hai phương cho phép đặt màn cao hơn tầm mắt mà màu không đảo.
Dải nhiệt âm 5 đến 60 độ C ràng buộc chỗ lắp thế nào
Đây là điểm khác biệt lớn nhất giữa IDK-1110W và phần lớn các mã cùng dòng. Nhiều mã IDK-1000 công bố dải âm 20 đến 70 độ C. Mã này chỉ âm 5 đến 60 độ C, tức là hẹp hơn 15 độ ở cận dưới và 10 độ ở cận trên. Hệ quả thực tế nằm ở ba chỗ.
- Cận trên 60 độ C dễ chạm hơn tưởng. Bộ màn hình khung hở thường nằm sát mặt máy, phía sau là bo mạch điều khiển và máy tính. Trong một tủ kín không quạt, nhiệt độ bên trong cao hơn nhiệt độ phòng từ 10 đến 20 độ C. Nhà xưởng 40 độ C vào buổi trưa đủ đẩy nhiệt trong tủ lên gần ngưỡng.
- Cận dưới âm 5 độ C loại một số vị trí. Kho lạnh, buồng cấp đông và thiết bị đặt ngoài trời ở vùng núi phía bắc có thể xuống dưới mức này vào mùa đông. Với các vị trí đó, phải chọn mã có dải rộng hơn.
- Tuổi thọ đèn nền tính theo nhiệt độ làm việc. Con số 50.000 giờ là mức trong điều kiện tiêu chuẩn. Chạy liên tục sát cận trên rút ngắn quãng thời gian giữ được độ sáng ban đầu.
Cách xử lý thường dùng là đo nhiệt độ thực tại vị trí đặt màn trong ca nóng nhất, cộng thêm phần nhiệt do bo mạch phía sau sinh ra, rồi so với cận trên 60 độ C. Nếu khoảng dự phòng dưới 10 độ, nên mở khe thoát nhiệt phía sau hoặc chuyển sang mã có dải nhiệt rộng.
IDK-1110W dùng cho việc gì
Kích thước 10,1 inch nằm ở ranh giới giữa nhóm màn nhỏ gắn trên thân máy và nhóm màn vừa gắn trên cánh tủ. Bốn tình huống dưới đây phù hợp với mã này.
- Bảng điều khiển gắn cánh tủ điện trong nhà. Màn 10,1 inch đủ hiện một sơ đồ công nghệ đơn giản kèm các nút lệnh, mà vẫn không chiếm hết cánh tủ. Điều kiện là tủ đặt trong xưởng có mái, không phơi nắng.
- Máy bán hàng và quầy tra cứu đặt trong nhà. Tỷ lệ 16:10 hợp với danh sách sản phẩm dạng lưới. Cảm ứng điện dung cho thao tác vuốt quen thuộc với người dùng phổ thông.
- Thiết bị đo và thiết bị phòng thí nghiệm. Độ phân giải 1280 x 800 đủ để hiện đồ thị cùng bảng số liệu trên một màn hình, không phải chuyển tab. Phòng thí nghiệm cũng là môi trường có nhiệt độ ổn định, hợp với dải nhiệt hẹp của mã này.
- Bảng thông tin trong buồng lái và cabin trong nhà. Với xe nâng chạy trong kho có mái, cầu trục trong nhà xưởng và các buồng điều khiển tương tự, kích thước 10,1 inch vừa tầm nhìn ở khoảng cách gần.
Ngược lại, ba vị trí không nên dùng mã này: chỗ có nắng chiếu thẳng vào mặt màn, tủ ngoài trời không che, và kho lạnh. Ba vị trí đó cần độ sáng cao hơn hoặc dải nhiệt rộng hơn.
So sánh với các mã 10 inch khác
Bảng dưới đặt IDK-1110W cạnh ba mã lân cận về kích thước. Cột dải nhiệt và cột độ sáng là hai cột phân biệt rõ nhất trong nhóm này.
| Mã | Kích thước và tỷ lệ | Độ phân giải | Độ sáng | Dải nhiệt làm việc | Cảm ứng |
|---|---|---|---|---|---|
| IDK-1110WP-50XGA1E | 10,1 inch, 16:10 | 1280 x 800 | 500 cd/m2 | Âm 5 đến 60 độ C | Điện dung chiếu |
| IDK-1110R-23SVA1E | 10,4 inch, 4:3 | 800 x 600 | 230 cd/m2 | Âm 10 đến 60 độ C | Điện trở 4 dây |
| IDK-2110N-K2SVA2E | 10,4 inch, 4:3 | 800 x 600 | 1.200 cd/m2 | Âm 20 đến 70 độ C | Theo tài liệu hãng |
| IDK-1112P-50XGA1 | 12,1 inch, 4:3 | 1024 x 768 | 500 cd/m2 | Âm 20 đến 70 độ C | Điện dung chiếu |
Cách chọn theo bảng khá thẳng. Nếu phần mềm điều khiển viết theo tỷ lệ 4:3 và người vận hành đeo găng tay, IDK-1110R-23SVA1E phù hợp hơn dù độ sáng thấp. Nếu vị trí lắp có nắng chiếu vào, phải chuyển sang nhóm độ sáng cao như IDK-2110N-K2SVA2E. Nếu cần dải nhiệt rộng và độ phân giải cao hơn, bước lên IDK-1112P-50XGA1 12,1 inch là hợp lý. Còn khi thiết bị nằm trong nhà, giao diện dạng lưới và cần thao tác vuốt, IDK-1110W là mã cân đối trong nhóm.
Mua IDK-1110W ở đâu
Các bộ màn hình và màn hình cảm ứng của hãng được xếp trong danh mục màn hình công nghiệp trên site này. IDK-1110W là hàng đặt theo dự án, cấu hình và thời gian giao xác nhận theo từng đơn, không có giá niêm yết sẵn.
Khi gửi yêu cầu báo giá, nên nêu trước bốn nội dung: nguồn tín hiệu LVDS lấy từ bo mạch nào, nhiệt độ đo được tại vị trí lắp trong điều kiện xấu nhất, kích thước khoét mặt cùng độ dày tấm mặt của thân máy, và người vận hành có đeo găng tay hay không. Riêng với mã này, thông tin nhiệt độ là quan trọng nhất, vì dải làm việc hẹp hơn các mã cùng dòng.
Để đối chiếu với máy tính công nghiệp chạy phía sau màn hình, xem danh mục máy tính công nghiệp Advantech trên IPC247. Khi cần lọc theo nhiều tiêu chí một lúc, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về IDK-1110W
IDK-1110W khác IDK-1110 ở chỗ nào?
Chữ W trong mã cho biết đây là tấm nền màn rộng. IDK-1110W là tấm nền 10,1 inch tỷ lệ 16:10, độ phân giải 1280 x 800. IDK-1110 không có chữ W là tấm nền 10,4 inch tỷ lệ 4:3, độ phân giải 800 x 600. Hai mã có kích thước cơ khí và tỷ lệ khung hình khác nhau nên không thay thế trực tiếp cho nhau được.
Vì sao dải nhiệt âm 5 đến 60 độ C đáng lưu ý?
Đây là dải hẹp so với phần lớn các mã trong dòng IDK-1000, vốn công bố âm 20 đến 70 độ C. Cận trên 60 độ C bị chạm khá dễ khi bộ màn hình nằm trong tủ kín hoặc thân máy hẹp, vì nhiệt độ bên trong thường cao hơn nhiệt độ phòng từ 10 đến 20 độ C. Vị trí lắp cần đo nhiệt thực tế trước khi chốt.
IDK-1110W dùng cảm ứng loại nào?
Mã IDK-1110WP-50XGA1E dùng cảm ứng điện dung chiếu, bộ điều khiển cảm ứng kiểu COF nối ra cổng USB. Cảm ứng điện dung cho thao tác vuốt và cuộn mượt, bề mặt phẳng dễ lau. Nếu người vận hành đeo găng tay dày, cần xác nhận lại độ nhạy với hãng hoặc chuyển sang mã cảm ứng điện trở.
IDK-1110W nhận tín hiệu qua cổng nào?
Tín hiệu hình vào theo chuẩn LVDS một kênh, không có cổng HDMI, DVI hay VGA. Vì vậy phải có một bo mạch máy tính xuất được LVDS ở phía sau, hoặc phải thêm bo mạch chuyển đổi. Tín hiệu cảm ứng đi đường riêng qua cổng USB.
Nên nêu thông tin gì khi hỏi mua IDK-1110W?
Nên nêu bốn nội dung: nguồn tín hiệu LVDS lấy từ bo mạch nào, nhiệt độ đo được tại vị trí lắp trong điều kiện xấu nhất, kích thước khoét mặt cùng độ dày tấm mặt, và người vận hành có đeo găng tay hay không. Bốn thông tin này quyết định mã đặt hàng đầy đủ và bộ cáp đi kèm.
