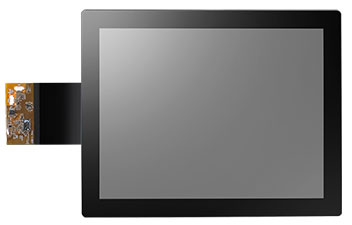

IDK-1112P-50XGA1 là bộ màn hình công nghiệp khung hở 12,1 inch của Advantech, tấm nền XGA 1024 x 768 tỷ lệ 4:3, cảm ứng điện dung chiếu. Điểm riêng của mã này là góc nhìn 178 độ theo cả hai phương và dải nhiệt làm việc âm 20 đến 70 độ C, hai thông số cho phép lắp màn ở tư thế và vị trí mà nhiều mã cùng cỡ không đáp ứng được. Bài viết trình bày thông số, cách tận dụng góc nhìn rộng, các vị trí lắp thực tế, so sánh trong nhóm 12 inch và nơi đặt mua.
Đây là bộ màn hình dạng khung hở nhận tín hiệu hình qua giao diện LVDS. Cách hoạt động chung của nhóm sản phẩm này đã trình bày trong bài về bộ màn hình công nghiệp IDK-1115WP-50HDA1E, phần đó không lặp lại ở đây.
Thông số kỹ thuật IDK-1112P-50XGA1
Bảng dưới gom thông số công bố của mã này. Dòng IDK-1112 có hai chuẩn độ phân giải, mã ở đây thuộc nhóm XGA.
| Hạng mục | Thông số |
|---|---|
| Kích thước tấm nền | 12,1 inch, đèn nền LED |
| Tỷ lệ khung hình | 4:3 |
| Độ phân giải | 1024 x 768, chuẩn XGA; dòng còn biến thể 800 x 600 |
| Độ sáng | 500 cd/m2 |
| Độ tương phản | 1000:1 |
| Số màu | 262 nghìn hoặc 16,2 triệu |
| Góc nhìn | 178 độ theo phương ngang, 178 độ theo phương dọc |
| Thời gian đáp ứng | 25 mili giây |
| Giao diện tín hiệu hình | LVDS |
| Cảm ứng | Điện dung chiếu, bộ điều khiển nối qua cổng USB; dòng có tuỳ chọn điện trở 5 dây |
| Độ bền cảm ứng | Không giới hạn |
| Độ cứng bề mặt | 7H |
| Độ truyền sáng | 88 phần trăm |
| Xử lý bề mặt | Để trần, có tuỳ chọn liên kết quang học |
| Nhiệt độ làm việc | Âm 20 đến 70 độ C |
| Tuổi thọ đèn nền | 30.000 giờ |
| Điện năng tiêu thụ | Theo tài liệu hãng |
| Chứng nhận | RoHS |
Bốn dòng nổi bật so với các mã cùng cỡ. Góc nhìn 178 độ đối xứng là mức của tấm nền chuyển mạch trong mặt phẳng, cao hơn hẳn mức 150 hoặc 160 độ thường gặp. Độ cứng 7H là mức cao, chịu được cào xước từ vật kim loại. Dải nhiệt âm 20 đến 70 độ C rộng, đủ cho tủ điện ngoài trời có che nắng. Đổi lại, tuổi thọ đèn nền 30.000 giờ thấp hơn mức 50.000 giờ của một số mã khác trong dòng.
Góc nhìn 178 độ và cách lắp màn theo chiều dọc
Góc nhìn đối xứng là thông số bị bỏ qua nhiều nhất khi chọn bộ màn hình, nhưng nó quyết định ba việc trong thiết kế cơ khí.
- Cho phép đặt màn lệch tầm mắt. Với tấm nền góc nhìn hẹp theo phương dọc, đặt màn cao hơn mắt khoảng 30 độ là màu bắt đầu bạc và chữ tối bị chìm. Mức 178 độ giữ được màu ở gần như mọi tư thế đứng, nên bảng điều khiển gắn cao trên khung chuyền vẫn đọc được.
- Cho phép xoay tấm nền 90 độ. Nhiều tấm nền công nghiệp có góc nhìn ngang rộng hơn góc nhìn dọc. Khi xoay dọc, hai phương đổi vai trò và chất lượng hình xấu đi. Với mã này, hai phương bằng nhau nên lắp dọc không mất gì. Đây là lợi thế thật cho tủ điều khiển hẹp bề ngang và cho bảng thông tin dạng cột.
- Cho phép nhiều người cùng nhìn. Trong phòng điều khiển hoặc tại điểm bàn giao ca, hai đến ba người đứng lệch hai bên vẫn thấy cùng một màu.
Khi quyết định lắp dọc, cần xử lý ba việc song song. Thứ nhất, xoay ảnh trong trình điều khiển đồ hoạ của máy tính, không xoay bằng phần mềm ứng dụng vì như vậy con trỏ và bàn phím ảo dễ lệch. Thứ hai, kiểm tra hướng thoát nhiệt của bo mạch đèn nền, vì luồng khí nóng đi lên theo chiều thẳng đứng nên khoang chứa phải mở khe đúng chiều mới. Thứ ba, hiệu chỉnh lại toạ độ cảm ứng sau khi xoay, nếu không điểm chạm sẽ lệch trục.
IDK-1112P-50XGA1 dùng cho việc gì
Kích thước 12,1 inch tỷ lệ 4:3 là cỡ phổ biến của bảng điều khiển máy công nghiệp. Bốn tình huống dưới đây phù hợp với mã này.
- Tủ điều khiển đặt ngoài trời có mái che. Dải nhiệt âm 20 đến 70 độ C cho phép lắp tại trạm bơm, trạm cân xe và tủ điều khiển ngoài nhà xưởng, miễn là mặt màn không hứng nắng trực tiếp.
- Bảng thông tin dạng cột lắp dọc. Với bảng hiển thị tiến độ tại chuyền, bảng gọi số hoặc bảng chỉ dẫn trong toà nhà, lắp dọc tận dụng được chiều cao mà không phải làm khung riêng.
- Thiết bị thay thế cho màn hình 12,1 inch đời cũ. Rất nhiều máy công cụ và máy đóng gói dùng tấm nền 12,1 inch chuẩn XGA. Khi thay màn, giữ nguyên độ phân giải giúp phần mềm điều khiển chạy lại mà không phải sửa giao diện.
- Thiết bị trong môi trường nhiều bụi kim loại. Bề mặt 7H chịu được xước, còn cảm ứng điện dung không có lớp màng mềm nên không bị thủng khi vật sắc rơi vào.
Nếu vị trí lắp có nắng chiếu thẳng vào mặt màn, độ sáng 500 cd/m2 không đủ và phải chuyển sang các mã 1.200 cd/m2 của dòng IDK-2000.
So sánh trong nhóm tấm nền XGA 1024 x 768
Bảng dưới đặt IDK-1112P-50XGA1 cạnh hai mã 12,1 inch độ sáng cao và một mã 15 inch cùng chuẩn XGA. Đây là nhóm dùng chung một độ phân giải, nên so sánh tập trung vào độ sáng, dải nhiệt và tuổi thọ đèn nền.
| Mã | Kích thước | Độ sáng | Tương phản | Cảm ứng | Dải nhiệt và tuổi thọ đèn nền |
|---|---|---|---|---|---|
| IDK-1112P-50XGA1 | 12,1 inch | 500 cd/m2 | 1000:1 | Điện dung chiếu, 7H | Âm 20 đến 70 độ C; 30.000 giờ |
| IDK-2112P-K2XGA1 | 12,1 inch | 1.200 cd/m2 | 1000:1 | Điện dung chiếu, 7H | Âm 20 đến 70 độ C; theo tài liệu hãng |
| IDK-2112N-K2XGA1 | 12,1 inch | 1.200 cd/m2 | 1000:1 | Không kèm lớp cảm ứng | Âm 20 đến 70 độ C; theo tài liệu hãng |
| IDK-1115P-50XGA1E | 15 inch | 500 cd/m2 | 2500:1 | Điện dung chiếu, bề mặt Mohs 5 | Âm 20 đến 70 độ C; 50.000 giờ |
Đọc bảng theo ba nhánh. Nếu vị trí lắp có nắng hoặc đèn công suất lớn chiếu vào, IDK-2112P-K2XGA1 giữ nguyên kích thước và kiểu cảm ứng nhưng nâng độ sáng lên 1.200 cd/m2, đổi lại mức tiêu thụ tăng lên khoảng 18 W. Nếu thiết bị điều khiển bằng nút cơ và không cần cảm ứng, IDK-2112N-K2XGA1 bỏ luôn lớp cảm ứng cùng bộ điều khiển đi kèm. Nếu cần màn lớn hơn với cùng độ phân giải và cần tuổi thọ đèn nền cao hơn, IDK-1115P-50XGA1E 15 inch cho tương phản 2500:1 và 50.000 giờ.
Mua IDK-1112P-50XGA1 ở đâu
Các bộ màn hình khung hở của hãng được xếp trong danh mục màn hình công nghiệp trên site này. Mã này là hàng đặt theo dự án, cấu hình và thời gian giao xác nhận theo từng đơn, không có giá niêm yết sẵn.
Khi gửi yêu cầu báo giá, nên nêu trước bốn nội dung: chọn chuẩn SVGA hay XGA, bo mạch nào sẽ xuất tín hiệu LVDS, màn lắp theo chiều ngang hay chiều dọc, và số giờ chạy mỗi ngày của thiết bị. Thông tin về chiều lắp ảnh hưởng tới cách bố trí cáp và khe thoát nhiệt, còn số giờ chạy liên quan tới tuổi thọ đèn nền 30.000 giờ. Với dự án thay màn cho máy cũ, nên gửi kèm độ phân giải mà phần mềm hiện đang chạy.
Nếu chưa chốt máy tính điều khiển phía sau, bài cấu hình máy tính công nghiệp trên IPC247 nêu cách tính cấu hình theo tải công việc. Khi cần lọc nhanh theo nhiều tiêu chí, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về IDK-1112P-50XGA1
Góc nhìn 178 độ hai phương có ý nghĩa gì khi lắp máy?
Góc nhìn 178 độ theo cả phương ngang và phương dọc nghĩa là màu và độ sáng gần như không đổi khi nhìn lệch. Điều này cho phép đặt màn cao hơn hoặc thấp hơn tầm mắt, đặt nghiêng trên mặt bàn, và quan trọng nhất là xoay tấm nền 90 độ để lắp theo chiều dọc mà hình vẫn đều.
IDK-1112P-50XGA1 lắp theo chiều dọc được không?
Được, vì góc nhìn cân bằng giữa hai phương. Khi xoay tấm nền, cần xử lý ba việc: xoay ảnh trong trình điều khiển đồ hoạ của máy tính, kiểm tra hướng thoát nhiệt của bo mạch đèn nền, và hiệu chỉnh lại toạ độ cảm ứng. Kích thước khoét mặt cũng đổi chiều theo.
Bề mặt cảm ứng 7H chịu được gì?
Độ cứng 7H là mức cao trong nhóm màn hình công nghiệp, chịu được cào xước từ chìa khoá, đầu bút bi và hạt bụi kim loại bám trên găng tay. Thông số công bố kèm theo là độ bền chạm không giới hạn và độ truyền sáng 88 phần trăm. Bề mặt để trần không phủ lớp xử lý, nên nếu vị trí lắp có đèn chiếu thẳng thì nên hỏi tuỳ chọn liên kết quang học.
Dòng IDK-1112 có mấy mức độ phân giải?
Dòng IDK-1112 công bố hai chuẩn là SVGA 800 x 600 và XGA 1024 x 768. Mã IDK-1112P-50XGA1 thuộc nhóm XGA. Khi phần mềm điều khiển được viết cố định theo một độ phân giải, cần nêu rõ chuẩn cần dùng trong đơn đặt hàng vì hai biến thể không thay đổi được sau khi giao.
Nên nêu thông tin gì khi hỏi mua IDK-1112P-50XGA1?
Nên nêu bốn nội dung: chọn chuẩn SVGA hay XGA, bo mạch nào sẽ xuất tín hiệu LVDS, màn lắp theo chiều ngang hay chiều dọc, và số giờ chạy mỗi ngày của thiết bị. Thông tin cuối liên quan tới tuổi thọ đèn nền 30.000 giờ và phương án thay thế về sau.
