IDK-2112N-K2XGA1 - bộ màn hình 12,1 inch LVDS 1 kênh

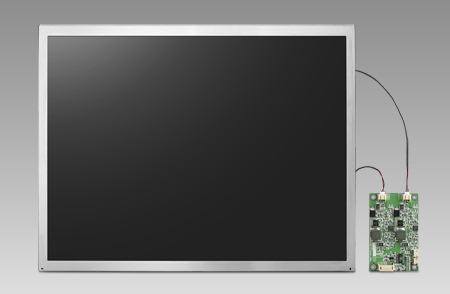

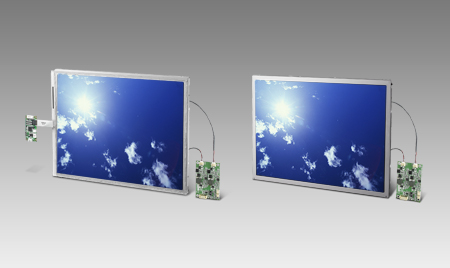

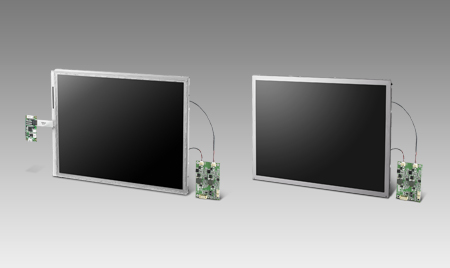

IDK-2112N-K2XGA1 là bộ màn hình công nghiệp 12,1 inch thuộc dòng IDK-2112 của Advantech, tấm nền XGA 1024 x 768, đèn nền LED cho độ sáng 1.200 cd/m2 và tương phản 1000:1. Mã này nhận hình qua giao diện LVDS 1 kênh, lấy nguồn 3,3 V và tiêu thụ 18 W, ở cấu hình cơ bản không kèm lớp cảm ứng. Bài viết trình bày thông số, những điểm phải kiểm ở bo mạch phía sau trước khi đặt hàng, các vị trí lắp thực tế, so sánh giao diện tín hiệu trong hệ IDK và nơi đặt mua.

Mã này thuộc dòng IDK-2000, nhóm bộ màn hình khung hở độ sáng cao. Vì sao một bộ khung hở nhận hình qua LVDS chứ không qua HDMI đã trình bày một lần trong bài về bộ màn hình công nghiệp IDK-1115WP-50HDA1E, phần đó không lặp lại ở đây.

Thông số kỹ thuật IDK-2112N-K2XGA1

Bảng dưới gom các thông số có căn cứ từ tài liệu của mã này. Ô nào chưa xác nhận được thì ghi theo tài liệu hãng, vì dòng IDK-2112 có nhiều biến thể khác nhau về lớp cảm ứng và xử lý bề mặt.

Ba con số đáng chú ý. Góc nhìn 178 độ ở cả hai phương là mức rộng, cho phép đặt màn lệch trục nhìn mà vẫn giữ màu, và cũng cho phép xoay màn theo chiều dọc mà không mất tương phản. Tương phản 1000:1 nhỉnh hơn hẳn hai mã nhỏ hơn cùng dòng. Mức tiêu thụ 18 W là bước nhảy lớn so với 7,1 W của mã 10,4 inch, nên khi thay màn cỡ nhỏ bằng cỡ này thì phải kiểm tra lại bộ nguồn và khe thoát nhiệt của khoang chứa.

LVDS 1 kênh và nguồn 3,3 V: kiểm gì ở bo mạch phía sau

Bộ màn hình khung hở không tự nhận tín hiệu như một màn hình rời. Ghép sai giữa tấm nền và bo mạch là nguyên nhân phổ biến nhất khiến màn không lên hình hoặc lên hình sai màu, và phần lớn trường hợp có thể loại trừ ngay từ khâu lập cấu hình. Bốn điểm dưới đây nên kiểm trước khi đặt hàng.

• Số kênh LVDS. Mã này chạy một kênh. Một kênh là một bó cặp dây vi sai mang toàn bộ khung hình, đủ băng thông cho độ phân giải quanh mức XGA. Nếu bo mạch được đặt sẵn ở chế độ hai kênh cho một tấm nền lớn hơn thì phải đổi cấu hình, nếu không màn chỉ hiện được nửa khung hoặc không lên hình.
• Chế độ màu 6 bit hay 8 bit. Tấm nền chạy được cả hai, tương ứng 262 nghìn màu và 16,2 triệu màu. Bo mạch phải phát đúng chế độ mà cấu hình cáp đang dùng. Chọn sai thường không làm mất hình mà làm sai màu hoặc mất dải chuyển màu, kiểu lỗi khó nhận ra khi chỉ thử bằng giao diện đơn sắc.
• Mức điện áp cấp cho tấm nền. Bo mạch của mã này nhận 3,3 V một chiều. Nhiều bo mạch nhúng cho phép chọn 3,3 V, 5 V hoặc 12 V bằng cầu nối hoặc bằng thiết lập trong phần mềm khởi động. Đặt sai mức trước khi cắm cáp là rủi ro hỏng tấm nền, nên đây là bước phải kiểm bằng đồng hồ đo trước lần cấp nguồn đầu tiên.
• Đường điều khiển đèn nền. Ngoài tín hiệu hình còn có đường bật tắt và đường chỉnh độ sáng đèn nền. Nếu định dùng tuỳ chọn chỉnh sáng bằng biến trở tay hoặc làm mờ tự động theo cảm biến ánh sáng, phải xác định sớm phần điều khiển nằm ở bo mạch máy tính hay ở bo mạch của bộ màn hình, vì hai phương án đi dây khác nhau.

Điểm cuối cùng liên quan tới cơ khí. Cáp LVDS truyền tín hiệu vi sai tần số cao nên chiều dài bị giới hạn ngắn, thường tính bằng vài chục centimet. Bo mạch điều khiển vì thế phải đặt gần tấm nền, và đường cáp nên tránh chạy song song với dây nguồn hoặc dây động lực trong tủ.

IDK-2112N-K2XGA1 dùng cho việc gì

Mã này hợp với thiết bị cần màn cỡ trung đọc được dưới nắng, hiển thị nhiều thông tin hơn nhóm 8 đến 10 inch, mà không cần thao tác chạm. Bốn tình huống dưới đây thường gặp.

• Bảng hiển thị tại trạm thu phí và barie. Nội dung là biển số, số tiền và trạng thái làn, người đọc ngồi trong xe. Không có thao tác chạm nên bản không cảm ứng vừa đủ, và tấm nền 4:3 hợp với bố cục vài dòng chữ lớn.
• Màn hình giám sát trong cabin cần trục và xe nâng. Kính cabin cho ánh sáng vào từ nhiều phía, còn góc nhìn 178 độ cho phép đặt màn lệch sang bên mà người lái vẫn đọc được. Điều khiển thực hiện qua cần gạt và nút bấm, không qua màn hình.
• Tủ điều khiển ngoài trời của trạm bơm và trạm xử lý nước. Dải nhiệt âm 20 đến 70 độ C bao được phần lớn điều kiện ngoài trời tại Việt Nam. Người vận hành thao tác bằng nút cứng trên mặt tủ, màn hình chỉ hiển thị trạng thái và cảnh báo.
• Bảng thông tin trong nhà ga, bến xe và khu vực cửa mở. Đây là vùng chênh sáng lớn, một màn 500 cd/m2 trông như đang tắt. Mức 1.200 cd/m2 giữ cho nội dung đọc được cả khi có ánh sáng ngoài trời hắt vào.

Nếu người vận hành phải chạm vào màn thì chọn IDK-2112P-K2XGA1, mã cùng tấm nền nhưng có lớp cảm ứng điện dung chiếu. Nếu thiết bị đặt hoàn toàn trong nhà, IDK-1112P-50XGA1 ở mức 500 cd/m2 tiết kiệm điện hơn nhiều.

So sánh giao diện tín hiệu trong hệ IDK

Các mã trong hệ IDK khác nhau ở giao diện tín hiệu nhiều hơn người ta tưởng, và đó là cột quyết định khi ghép với nền tảng có sẵn. Bảng dưới đặt bốn mã cạnh nhau theo trục này.

Bảng cho thấy ba việc phải làm khi đổi mã. Đổi từ một kênh sang hai kênh, như khi lên IDK-2117N-K2SXA2E, là thay đổi ở mức nền tảng chứ không phải thay cáp, nên phải xác nhận bo mạch hỗ trợ trước. Đổi sang mã có cảm ứng thì phải chừa thêm một cổng USB rảnh. Còn với mã cỡ nhỏ như IDK-084R-28SVI1, điểm cần khai đúng là số bit màu, vì tấm nền chạy được cả hai chế độ.

Mua IDK-2112N-K2XGA1 ở đâu

Các bộ màn hình khung hở và màn hình cảm ứng của hãng được xếp trong chuyên mục màn hình công nghiệp trên site này, kèm mô tả kỹ thuật từng mã. Các mã hệ IDK là hàng đặt theo dự án, cấu hình và thời gian giao chốt theo từng đơn, không có giá niêm yết sẵn.

Khi gửi yêu cầu báo giá, bốn thông tin nên nêu trước: bo mạch hoặc máy tính nào sẽ xuất LVDS và ở chế độ mấy kênh, chế độ màu 6 bit hay 8 bit của phần mềm hiển thị, công suất còn trống của nhánh 3,3 V trong bộ nguồn, và nhiệt độ đo được tại chỗ lắp. Nếu thiết bị chạy cả ngày lẫn đêm, nên nêu thêm nhu cầu chỉnh sáng bằng biến trở hoặc làm mờ tự động theo cảm biến ánh sáng, vì bổ sung sau khi lắp máy tốn công hơn đặt kèm từ đầu.

Để đối chiếu với máy tính nhúng có cổng LVDS chạy phía sau tấm nền này, xem danh mục máy tính nhúng Advantech trên IPC247. Khi bài toán còn phải chọn cả cấu hình máy, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.

Câu hỏi thường gặp về IDK-2112N-K2XGA1

IDK-2112N-K2XGA1 là thiết bị gì?

Đây là bộ màn hình công nghiệp dạng khung hở thuộc dòng IDK-2112 của Advantech. Tấm nền 12,1 inch tỷ lệ 4:3, độ phân giải 1024 x 768, đèn nền LED cho độ sáng 1.200 cd/m2, tương phản 1000:1. Tín hiệu hình vào theo giao diện LVDS 1 kênh, nguồn cấp cho bo mạch là 3,3 V một chiều. Ký tự N nghĩa là cấu hình không kèm lớp cảm ứng.

LVDS 1 kênh nghĩa là gì và có đủ cho độ phân giải 1024 x 768 không?

Một kênh LVDS là một bó cặp dây vi sai truyền toàn bộ khung hình. Băng thông của một kênh đủ cho các độ phân giải tới khoảng XGA ở tần số quét thông thường, nên 1024 x 768 nằm trong tầm. Độ phân giải cao hơn, chẳng hạn 1280 x 1024, thường phải dùng hai kênh. Vì vậy bo mạch phía sau phải được cấu hình đúng số kênh của tấm nền.

Cần kiểm tra gì ở bo mạch trước khi đặt mã này?

Bốn điểm: bo mạch có cổng LVDS và có chạy được ở chế độ một kênh hay không, chế độ màu 6 bit hay 8 bit, mức điện áp cấp cho tấm nền là 3,3 V, và có đường điều khiển bật tắt đèn nền. Nếu bo mạch chỉ có HDMI hoặc DisplayPort thì phải thêm bo mạch chuyển đổi sang LVDS.

Vì sao chọn bản không cảm ứng cho một màn hình 12,1 inch?

Vì nhiều thiết bị điều khiển bằng nút cơ, bàn phím công nghiệp hoặc phần mềm từ xa, không ai chạm vào mặt màn. Bỏ lớp cảm ứng thì bớt một lớp quang học nằm trước tấm nền, bớt một bộ điều khiển và một cổng USB, đồng thời bề mặt trước do đơn vị tích hợp tự chọn. Khi cần thao tác chạm, mã IDK-2112P-K2XGA1 cùng dòng có lớp điện dung chiếu.

Cần nêu thông tin gì khi hỏi mua IDK-2112N-K2XGA1?

Nên nêu bốn nội dung: bo mạch hoặc máy tính nào sẽ xuất LVDS và ở chế độ mấy kênh, chế độ màu 6 bit hay 8 bit của phần mềm hiển thị, công suất còn trống của nhánh 3,3 V trong bộ nguồn, và nhiệt độ đo được tại chỗ lắp. Nếu thiết bị chạy cả ban đêm thì nêu thêm nhu cầu chỉnh sáng bằng biến trở hoặc làm mờ tự động.
