IDK-1115WP-50HDA1E là bộ màn hình công nghiệp 15,6 inch thuộc dòng IDK-1115WP của Advantech, dùng tấm nền IPS độ phân giải 1366 x 768, độ sáng trên 500 cd/m2 và lớp cảm ứng điện dung chiếu. Đây là bộ màn hình dạng khung hở, nhận tín hiệu hình qua giao diện LVDS 24 bit để nhà tích hợp lắp vào thân máy của mình. Bài viết trình bày thông số, các vị trí lắp thực tế, so sánh với những mã cùng dòng IDK và nơi đặt mua.
Bộ màn hình công nghiệp giao diện LVDS khác gì màn hình rời
Phần này giải thích một lần cho cả nhóm bài về dòng IDK, vì đây là chỗ hay gây nhầm khi lập dự toán. Một bộ màn hình công nghiệp dạng khung hở không phải là màn hình hoàn chỉnh. Bộ gồm ba phần: tấm nền, lớp cảm ứng và bo mạch điều khiển, tất cả để trần trên một khung kim loại, không vỏ, không chân đế, không nút bấm mặt trước.
Khác biệt lớn nhất nằm ở đầu vào tín hiệu. Màn hình rời nhận hình qua HDMI, DVI hoặc VGA. Bộ màn hình khung hở nhận hình qua LVDS, là chuẩn truyền tín hiệu vi sai nội bộ giữa bo mạch và tấm nền, cùng loại dây dùng bên trong máy tính xách tay. Điều đó có ba hệ quả thực tế. Thứ nhất, phải có sẵn một máy tính hoặc bo mạch nhúng xuất được LVDS, hoặc phải thêm bo mạch chuyển đổi. Thứ hai, chiều dài cáp bị giới hạn ngắn, nên bo mạch điều khiển thường đặt ngay sát màn hình. Thứ ba, tín hiệu cảm ứng đi đường riêng qua cổng USB, không đi chung với tín hiệu hình.
Đổi lại, cách làm này cho nhà tích hợp toàn quyền về cơ khí. Một trạm cân, một máy tự phục vụ hay một tủ điều khiển có thể thiết kế mặt trước theo đúng khuôn của mình, khoét lỗ theo kích thước tấm nền và giữ độ dày mỏng nhất có thể. Đây là lý do dòng IDK được dùng nhiều trong sản xuất thiết bị gốc chứ không phải trong lắp đặt lẻ. Hai bài về IDK-2115N-K2XGB2 và IDK-2117N-K2SXA2E nói tiếp về nhóm độ sáng cao, phần nguyên lý chung không lặp lại ở đó.
Thông số kỹ thuật IDK-1115WP-50HDA1E
Bảng dưới gom các thông số có căn cứ từ tài liệu của mã này. Ô nào chưa chắc chắn thì ghi theo tài liệu hãng, vì dòng IDK-1115WP có nhiều mã khác nhau về độ phân giải và độ sáng.
| Hạng mục | Thông số |
|---|---|
| Kích thước và loại tấm nền | 15,6 inch, tấm nền IPS, đèn nền LED |
| Độ phân giải | 1366 x 768 |
| Số màu | 262 nghìn hoặc 16,7 triệu tuỳ cấu hình |
| Độ sáng | Trên 500 cd/m2 |
| Độ tương phản | 600:1 |
| Góc nhìn | 150 độ theo phương ngang, 160 độ theo phương dọc |
| Thời gian đáp ứng | 11 mili giây |
| Độ truyền sáng | 87 phần trăm |
| Giao diện tín hiệu hình | LVDS 24 bit |
| Cảm ứng | Điện dung chiếu, bộ điều khiển nối qua cổng USB |

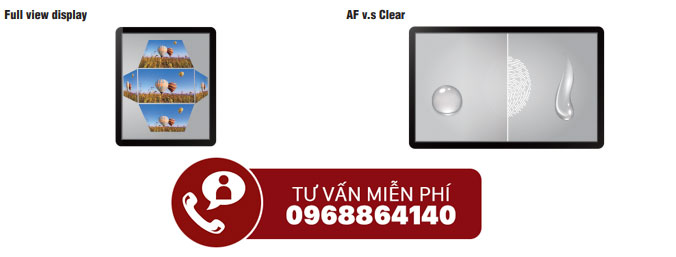

| Xử lý bề mặt | Không phủ lớp xử lý, có tuỳ chọn liên kết quang học |
| Kiểu viền | Mặt trước viền phẳng |
| Điện năng tiêu thụ | 12,1 W khi hoạt động |
| Nhiệt độ làm việc | Âm 10 đến 60 độ C |
| Tuổi thọ đèn nền | 50.000 giờ |
| Tiêu chuẩn | RoHS 2002/95/EC |
Bốn dòng trong bảng đáng chú ý khi thiết kế. Độ sáng trên 500 cd/m2 là mức cho trong nhà và nhà xưởng có mái, không phải mức cho vị trí phơi nắng. Độ tương phản 600:1 thấp hơn các mã độ sáng cao cùng hãng, nên nếu nội dung hiển thị là biểu đồ nhiều màu tối thì cần xem mẫu thật trước. Điện năng 12,1 W nhỏ, nhưng vẫn phải tính vào tổng công suất bộ nguồn của thân máy. Dải nhiệt âm 10 đến 60 độ C hẹp hơn nhóm IDK-2000, nên bộ này hợp với vị trí trong nhà hơn là tủ ngoài trời.
IDK-1115WP-50HDA1E dùng cho việc gì
Mã này hợp với thiết bị đặt trong nhà, cần màn hình rộng và thao tác cảm ứng nhiều điểm. Bốn tình huống dưới đây gặp nhiều tại dự án Việt Nam.
- Máy tự phục vụ và quầy tra cứu. Tỷ lệ 16:9 hợp với giao diện dạng danh sách và bàn phím ảo. Lớp cảm ứng điện dung cho thao tác vuốt và cuộn giống điện thoại, người dùng phổ thông không cần hướng dẫn.
- Trạm nhập liệu tại chuyền lắp ráp. Công nhân ghi kết quả kiểm tra ngay tại vị trí làm việc. Màn hình 15,6 inch đủ rộng để hiện cả bản vẽ và ô nhập, mà vẫn gọn hơn màn hình 19 inch khi gắn trên khung chuyền.

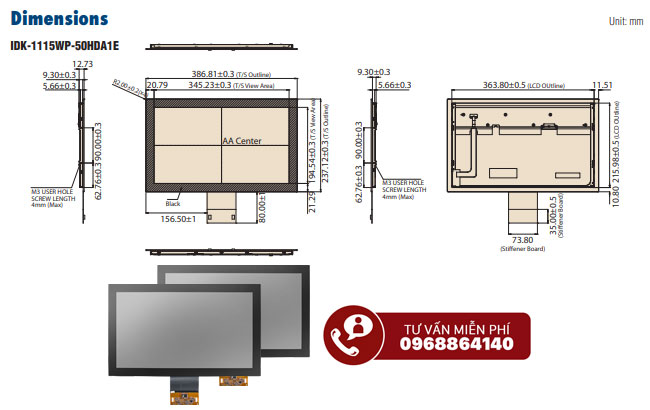

- Tủ điều khiển máy do đơn vị trong nước chế tạo. Nhà chế tạo máy tự làm mặt tủ, khoét lỗ theo kích thước tấm nền và bắt vít vào khung. Cách này cho một mặt trước liền khối, dễ vệ sinh hơn màn hình rời bắt ngoài.
- Thiết bị y tế và thiết bị phòng thí nghiệm. Mặt trước viền phẳng không có khe đọng bụi, thao tác cảm ứng nhiều điểm phù hợp với phần mềm đo và phần mềm quản lý mẫu.
Điểm chung của bốn tình huống là thiết bị do đơn vị tích hợp tự thiết kế thân máy. Nếu chỉ cần treo một màn hình lên tường xưởng và cắm cáp hình, một màn hình cảm ứng hoàn chỉnh trong danh mục màn hình công nghiệp đơn giản hơn nhiều so với việc tự ghép bộ khung hở.
So sánh với các dòng cùng nhóm
Bảng dưới đặt IDK-1115WP-50HDA1E cạnh ba mã khác trong hệ IDK để thấy khác biệt về độ sáng, độ phân giải và kiểu cảm ứng.
| Mã | Tấm nền và độ phân giải | Độ sáng | Cảm ứng | Nhiệt độ làm việc | Điểm mạnh |
|---|---|---|---|---|---|
| IDK-1115WP-50HDA1E | IPS 15,6 inch, 1366 x 768 | Trên 500 cd/m2 | Điện dung chiếu, điều khiển qua USB | Âm 10 đến 60 độ C | Màn rộng 16:9, thao tác nhiều điểm, tiêu thụ 12,1 W |
| IDK-1115WP-45FHA1 | IPS 15,6 inch, Full HD | Trên 450 cd/m2 | Điện dung chiếu, điều khiển qua USB | Âm 20 đến 70 độ C | Độ phân giải cao hơn, bề mặt chống chói, góc nhìn 170 độ hai phương, dày 9,3 mm |
| IDK-1115P-50XGA1E | 15 inch, 1024 x 768 | 500 cd/m2 | Điện trở 5 dây và tuỳ chọn điện dung | Âm 20 đến 70 độ C | Tỷ lệ 4:3 cho phần mềm cũ, tương phản 2500:1, nặng 960 g |
| IDK-2115N-K2XGB2 | 15 inch, 1024 x 768 | 1.200 cd/m2 | Theo tài liệu hãng, không cảm ứng trong cấu hình cơ bản | Âm 20 đến 70 độ C | Độ sáng cao cho vị trí có nắng chiếu, tương phản 2500:1 |
Cách chọn khá rõ. Nếu nội dung hiển thị là hình ảnh và bảng biểu nhiều chi tiết, IDK-1115WP-45FHA1 cho độ phân giải Full HD trên cùng kích thước. Nếu phần mềm điều khiển cũ chạy tỷ lệ 4:3 và người vận hành đeo găng tay, IDK-1115P-50XGA1E với cảm ứng điện trở phù hợp hơn. Nếu vị trí lắp có nắng chiếu vào mặt màn hình, phải chuyển hẳn sang nhóm độ sáng cao của dòng IDK-2000. Còn khi cần màn rộng, thao tác vuốt và giá thành hợp lý cho thiết bị trong nhà, mã 50HDA1E là lựa chọn cân đối.
Mua IDK-1115WP-50HDA1E ở đâu
Các bộ màn hình và màn hình cảm ứng của hãng được xếp trong chuyên mục màn hình công nghiệp trên site này, kèm mô tả kỹ thuật từng mã. IDK-1115WP-50HDA1E là hàng đặt theo dự án, không nằm trong danh sách hàng có sẵn trên trang cửa hàng, nên cấu hình và thời gian giao cần xác nhận theo từng đơn.
Khi gửi yêu cầu báo giá, bốn thông tin nên nêu trước: nguồn tín hiệu LVDS lấy từ máy tính hoặc bo mạch nào, kích thước khoét mặt và độ dày tấm mặt của thân máy, vị trí lắp trong nhà hay có ánh sáng mạnh chiếu vào, và người vận hành có đeo găng tay hay không. Bốn thông tin này quyết định mã đặt hàng đầy đủ, kiểu cảm ứng và bộ cáp đi kèm. Nếu thiết bị sẽ sản xuất hàng loạt, nên nêu thêm sản lượng dự kiến theo năm để tính phương án cung ứng dài hạn.
Để đối chiếu với màn hình và máy tính bảng điều khiển hoàn chỉnh, xem danh mục panel PC công nghiệp Advantech trên IPC247. Nếu bài toán không dừng ở màn hình mà còn phải chọn máy tính chạy phía sau, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về IDK-1115WP-50HDA1E
IDK-1115WP-50HDA1E là thiết bị gì?
Đây là một bộ màn hình công nghiệp dạng khung hở của Advantech, thuộc dòng IDK-1115WP. Bộ gồm tấm nền IPS 15,6 inch độ phân giải 1366 x 768, lớp cảm ứng điện dung chiếu và bo mạch điều khiển. Tín hiệu hình vào theo chuẩn LVDS 24 bit, tín hiệu cảm ứng ra theo cổng USB. Bộ màn hình không có vỏ và không dùng độc lập được.
IDK-1115WP-50HDA1E có cắm thẳng vào cổng HDMI của máy tính không?
Không. Đầu vào của bộ màn hình là LVDS chứ không phải HDMI, DVI hay VGA. Muốn nhận tín hiệu từ cổng hình thông thường, cần thêm một bo mạch chuyển đổi. Vì vậy khi lập cấu hình phải xác định trước máy tính hoặc bo mạch nhúng nào sẽ xuất LVDS cho màn hình.
Độ sáng trên 500 cd/m2 có đủ dùng ngoài trời không?
Không đủ cho vị trí phơi nắng trực tiếp. Mức trên 500 cd/m2 phù hợp với trong nhà, nhà xưởng có mái và khu vực có ánh sáng nhân tạo mạnh. Với vị trí ngoài trời hoặc gần cửa mở, nên chuyển sang các mã có độ sáng khoảng 1.200 cd/m2 trong dòng IDK-2000.
IDK-1115WP-50HDA1E chịu được nhiệt độ bao nhiêu?
Dải nhiệt độ làm việc của mã này là âm 10 đến 60 độ C. Nếu bộ màn hình lắp trong tủ kín hoặc thân máy hẹp, nhiệt độ bên trong luôn cao hơn nhiệt độ phòng, nên cần đo thực tế và tính khe thoát nhiệt trước khi chốt phương án cơ khí.
Cần nêu thông tin gì khi hỏi mua IDK-1115WP-50HDA1E?
Nên nêu bốn nội dung: nguồn tín hiệu LVDS lấy từ máy tính hay bo mạch nào, kích thước khoét mặt và độ dày tấm mặt của thân máy, vị trí lắp trong nhà hay có ánh sáng mạnh chiếu vào, và người vận hành có đeo găng tay khi thao tác hay không. Bốn thông tin này quyết định mã đặt hàng đầy đủ và bộ cáp đi kèm.
