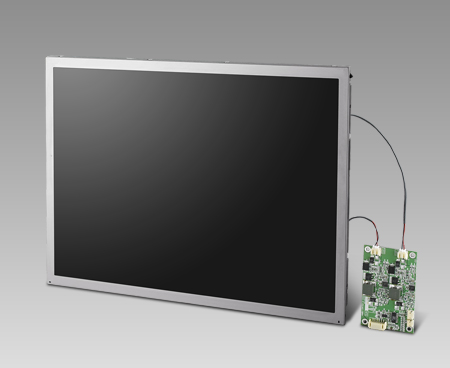

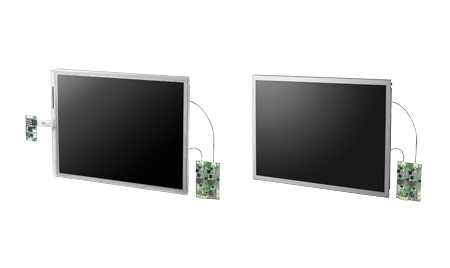

IDK-2115N-K2XGB2 là bộ màn hình công nghiệp 15 inch thuộc dòng IDK-2115 của Advantech, dùng tấm nền độ phân giải 1024 x 768 với đèn nền LED cho độ sáng 1.200 cd/m2 và tỷ lệ tương phản 2000:1. Đây là nhóm màn hình dành cho vị trí có nắng chiếu vào mặt hiển thị, nhận tín hiệu hình qua giao diện LVDS 1 kênh. Bài viết trình bày thông số, các vị trí lắp thực tế, so sánh với những mã cùng dòng IDK và nơi đặt mua.
Bộ màn hình khung hở dòng IDK không có vỏ và nhận tín hiệu qua LVDS chứ không qua HDMI. Cách ghép, cách chọn nguồn tín hiệu và những điều cần lưu ý khi thiết kế cơ khí đã trình bày trong bài về bộ màn hình công nghiệp IDK-1115WP-50HDA1E, phần đó không lặp lại ở đây. Bài này tập trung vào điểm riêng của mã 2115N: độ sáng cao và khả năng đọc dưới nắng.
Thông số kỹ thuật IDK-2115N-K2XGB2
Bảng dưới gom các thông số có căn cứ từ tài liệu của mã này. Ô nào chưa chắc chắn thì ghi theo tài liệu hãng, vì dòng IDK-2115 có nhiều biến thể khác nhau ở lớp cảm ứng và ở nhóm tuỳ chọn quang học.
| Hạng mục | Thông số |
|---|---|
| Kích thước tấm nền | 15 inch, đèn nền LED |
| Độ phân giải | 1024 x 768, chuẩn XGA, tỷ lệ 4:3 |
| Độ sáng | 1.200 cd/m2 |
| Độ tương phản | 2000:1 |
| Số màu | 262 nghìn hoặc 16,2 triệu tuỳ cấu hình |
| Góc nhìn | 176 độ theo phương ngang và 176 độ theo phương dọc |
| Thời gian đáp ứng | 23 mili giây |
| Giao diện tín hiệu hình | LVDS 1 kênh |
| Cảm ứng | Không có trong cấu hình cơ bản của mã ký tự N |
| Điện áp và điện năng | 3,3 V cho tấm nền, 12 V cho bo đèn nền; tổng 18,12 W |
| Nhiệt độ làm việc | Âm 20 đến 70 độ C |
| Nhiệt độ bảo quản | Âm 20 đến 80 độ C |
| Tuỳ chọn quang học | Xử lý bề mặt chống phản xạ, điều chỉnh độ sáng bằng biến trở, làm mờ tự động theo cảm biến ánh sáng, liên kết quang học |
Bốn dòng trong bảng quyết định phương án lắp. Độ sáng 1.200 cd/m2 gấp khoảng hai lần rưỡi mức thông dụng, đó là lý do chọn mã này thay vì một bộ màn hình phổ thông. Đi kèm là điện năng khoảng 18,12 W tính cả bo đèn nền và lượng nhiệt lớn hơn, nên thân máy phải có đường thoát nhiệt. Tương phản 2000:1 giúp chữ và đường nét giữ được độ rõ khi ánh sáng môi trường mạnh. Dải nhiệt âm 20 đến 70 độ C cho phép đặt trong tủ ngoài trời có mái che, nhưng vẫn nên đo nhiệt độ thực trong tủ vào giờ nắng gắt.
Nhóm tuỳ chọn quang học là phần dễ bị bỏ sót khi lập dự toán. Xử lý bề mặt chống phản xạ giảm chói do nguồn sáng phía sau người xem. Làm mờ tự động theo cảm biến ánh sáng giúp màn hình không quá gắt vào ban đêm, việc này quan trọng với thiết bị đặt ngoài đường. Liên kết quang học dán chặt lớp kính với tấm nền, giảm phản xạ nội bộ và tăng độ bền cơ học. Ba tuỳ chọn này đều phải chốt khi đặt hàng, không bổ sung được sau khi máy đã lắp.
IDK-2115N-K2XGB2 dùng cho việc gì
Mã này hợp với vị trí có nắng hoặc ánh sáng mạnh chiếu thẳng vào mặt hiển thị, nơi màn hình thường không cần thao tác chạm. Bốn tình huống dưới đây gặp nhiều tại dự án Việt Nam.
- Bảng hiển thị tại cổng kho và trạm cân. Xe vào cân, số liệu hiện lên cho tài xế đọc từ trong cabin. Vị trí này gần cửa lớn, ánh sáng ngoài trời hắt vào cả ngày, màn hình độ sáng thường sẽ bị nhòe.
- Thiết bị đặt trên phương tiện. Màn hình trong cabin xe nâng, xe chuyên dụng hoặc máy nông nghiệp phải đọc được khi nắng chiếu qua kính. Tỷ lệ 4:3 và độ phân giải XGA vừa đủ cho giao diện dạng số liệu lớn.
- Trạm thu phí và cổng kiểm soát. Nội dung hiển thị đơn giản nhưng phải rõ ở mọi thời điểm trong ngày. Tuỳ chọn làm mờ tự động theo cảm biến ánh sáng giúp màn hình không gây chói vào ban đêm.
- Tủ điều khiển ngoài trời có mái che. Trạm bơm, trạm xử lý nước, khu vực bồn bể. Dải nhiệt âm 20 đến 70 độ C và độ sáng cao cho phép người vận hành đọc thông số ngay tại tủ mà không phải che nắng bằng tay.
Điểm chung của bốn tình huống là người xem đứng ngoài trời hoặc trong cabin, ánh sáng nền không kiểm soát được. Với trạm nhập liệu trong nhà xưởng kín, mức 1.200 cd/m2 là thừa: chi phí cao hơn, điện năng lớn hơn mà không thêm giá trị sử dụng.
So sánh với các dòng cùng nhóm
Bảng dưới đặt IDK-2115N-K2XGB2 cạnh ba mã khác của hệ IDK để thấy khác biệt về cỡ màn, kiểu cảm ứng và dải nhiệt.
| Mã | Tấm nền và độ phân giải | Độ sáng và tương phản | Cảm ứng | Nhiệt độ làm việc | Điểm mạnh |
|---|---|---|---|---|---|
| IDK-2115N-K2XGB2 | 15 inch, 1024 x 768 | 1.200 cd/m2, 2000:1 | Không có ở cấu hình cơ bản | Âm 20 đến 70 độ C | Góc nhìn 176 độ hai phương, LVDS 1 kênh, tiêu thụ 18,12 W gồm bo đèn nền (tấm nền 3,3 V, đèn nền 12 V) |
| IDK-2115R-K2XGB2 | 15 inch, 1024 x 768 | 1.200 cd/m2, 2000:1 | Điện trở 5 dây, 10 triệu lần chạm, độ cứng 3H | Âm 20 đến 70 độ C | Thao tác được khi đeo găng tay, độ truyền sáng 80 phần trăm |
| IDK-2112N-K2XGA1 | 12,1 inch, 1024 x 768 | 1.200 cd/m2, 1000:1 | Không có ở cấu hình cơ bản | Âm 20 đến 70 độ C | Kích thước 260,5 x 204 x 8,4 mm, góc nhìn 178 độ hai phương, tiêu thụ 18 W |
| IDK-2117N-K2SXA2E | 17 inch, 1280 x 1024 | 1.200 cd/m2, 1000:1 | Không có ở cấu hình cơ bản | 0 đến 55 độ C | Diện tích hiển thị lớn nhất nhóm, LVDS 2 kênh, tiêu thụ 17 W ở 5 V |
Cách chọn khá rõ. Nếu người vận hành phải chạm vào màn hình, nhất là khi đeo găng tay, IDK-2115R-K2XGB2 là mã tương ứng có cảm ứng điện trở. Nếu chỗ khoét mặt hẹp, IDK-2112N-K2XGA1 nhỏ hơn một cỡ mà vẫn giữ độ sáng 1.200 cd/m2. Nếu cần nhiều dữ liệu trên một khung hình, IDK-2117N-K2SXA2E cho độ phân giải SXGA, đổi lại dải nhiệt hẹp hơn. Toàn bộ nhóm độ sáng cao này thuộc hệ thống hiển thị công nghiệp IDK-2000, dùng chung nguyên tắc lắp đặt.
Mua IDK-2115N-K2XGB2 ở đâu
Các bộ màn hình và màn hình cảm ứng của hãng được xếp trong chuyên mục màn hình công nghiệp trên site này, kèm mô tả kỹ thuật từng mã. IDK-2115N-K2XGB2 là hàng đặt theo dự án, không nằm trong danh sách hàng có sẵn trên trang cửa hàng, nên cấu hình và thời gian giao cần xác nhận theo từng đơn.
Khi gửi yêu cầu báo giá, bốn thông tin nên nêu trước: nguồn tín hiệu LVDS lấy từ máy tính hoặc bo mạch nào, hướng nắng chiếu và cường độ sáng tại vị trí lắp, có cần lớp cảm ứng hay không, và các tuỳ chọn quang học muốn dùng. Bốn thông tin này quyết định mã đặt hàng đầy đủ và bộ cáp đi kèm. Nếu thiết bị sẽ đặt ngoài trời, nên nêu thêm cấp bảo vệ mong muốn của thân máy để tính phương án gioăng và thoát nhiệt.
Để đối chiếu với màn hình và máy tính bảng điều khiển hoàn chỉnh, xem danh mục panel PC công nghiệp Advantech trên IPC247. Nếu bài toán không dừng ở màn hình mà còn phải chọn máy tính chạy phía sau, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về IDK-2115N-K2XGB2
IDK-2115N-K2XGB2 là thiết bị gì?
Đây là bộ màn hình công nghiệp dạng khung hở thuộc dòng IDK-2115 của Advantech. Tấm nền 15 inch độ phân giải 1024 x 768, đèn nền LED cho độ sáng 1.200 cd/m2, tương phản 2000:1, nhận tín hiệu hình qua giao diện LVDS 1 kênh. Bộ màn hình không có vỏ, dành cho nhà tích hợp lắp vào thân máy của mình.
IDK-2115N-K2XGB2 có cảm ứng không?
Ở cấu hình cơ bản, mã có ký tự N không kèm lớp cảm ứng. Khi cần thao tác chạm, mã IDK-2115R-K2XGB2 cùng dòng có cảm ứng điện trở 5 dây, độ bền 10 triệu lần chạm, độ cứng bề mặt 3H và độ truyền sáng 80 phần trăm. Cần chốt kiểu cảm ứng ngay từ khâu thiết kế cơ khí vì bề dày tấm mặt sẽ khác nhau.
Độ sáng 1.200 cd/m2 dùng cho vị trí nào?
Mức này dành cho vị trí có ánh nắng chiếu vào mặt màn hình: cabin xe, nhà chờ, trạm thu phí, cổng kho hoặc khu vực gần cửa lớn. Trong nhà xưởng kín, mức đó thừa và làm tăng điện năng tiêu thụ, khi ấy các mã khoảng 500 cd/m2 hợp lý hơn.
IDK-2115N-K2XGB2 tiêu thụ bao nhiêu điện?
Điện năng tiêu thụ khoảng 18,12 W, đã gồm bo điều khiển đèn LED; tấm nền dùng 3,3 V còn bo đèn nền nhận 12 V. Con số này cao hơn các bộ màn hình cùng cỡ có độ sáng thường, do đèn nền phải chạy mạnh hơn. Khi tính bộ nguồn cho thân máy, nên cộng thêm phần dự phòng và tính cả nhiệt lượng đèn nền tỏa ra trong không gian kín.
Cần nêu thông tin gì khi hỏi mua IDK-2115N-K2XGB2?
Nên nêu bốn nội dung: nguồn tín hiệu LVDS lấy từ máy tính hay bo mạch nào, hướng nắng chiếu và cường độ sáng tại vị trí lắp, có cần lớp cảm ứng hay không, và các tuỳ chọn muốn dùng như xử lý bề mặt chống phản xạ, điều chỉnh độ sáng bằng biến trở hoặc làm mờ tự động theo cảm biến ánh sáng.
