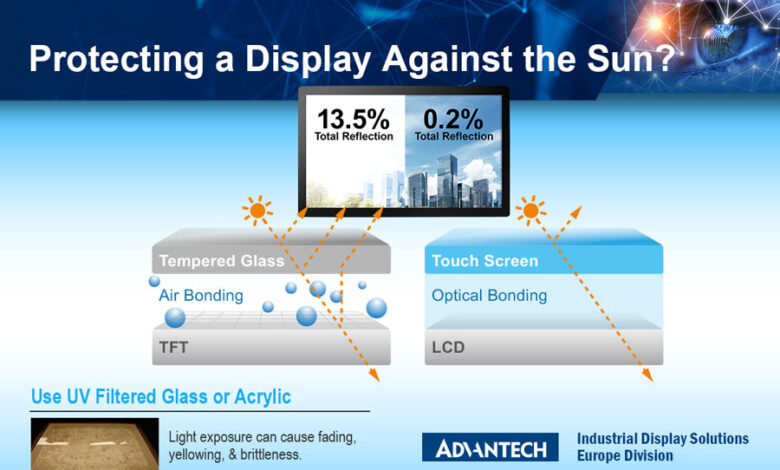

IDK-2000 là dòng bộ màn hình công nghiệp khung hở độ sáng cao của Advantech, mức công bố 1.200 cd/m2, dải kích thước từ 8,4 đến 31,5 inch. Đây là dòng dành cho vị trí có nắng chiếu vào mặt màn, chỗ mà các mã dòng IDK-1000 không đọc được. Bài viết trình bày khác biệt giữa hai dòng, bảng các mã IDK-2000 đang có mô tả trên site này, cách chọn theo kích thước và độ sáng, cùng nơi đặt mua.
Cả hai dòng IDK đều là bộ màn hình dạng khung hở, không có vỏ, nhận tín hiệu hình qua giao diện LVDS. Cách hoạt động chung của nhóm sản phẩm này đã trình bày trong bài về bộ màn hình công nghiệp IDK-1115WP-50HDA1E, phần đó không lặp lại ở đây.
Dòng IDK-2000 khác dòng IDK-1000 ở đâu
Hai dòng dùng chung cách ghép nối và chung nguyên tắc lắp đặt, khác nhau ở phần quang học và phần điều khiển đèn nền. Bảng dưới đặt cạnh nhau các hạng mục thực sự khác.
| Hạng mục | Dòng IDK-1000 | Dòng IDK-2000 |
|---|---|---|
| Độ sáng công bố | 230 đến 500 cd/m2 tuỳ mã | 1.200 cd/m2 |
| Dải kích thước | 5,7 đến 21,5 inch | 8,4 đến 31,5 inch |
| Độ tương phản | 250:1 đến 2500:1 tuỳ mã | 600:1 đến 5000:1 tuỳ mã |
| Điều chỉnh độ sáng | Theo tín hiệu điều khiển của bo mạch | Thêm tuỳ chọn chỉnh tay bằng biến trở và làm mờ tự động theo cảm biến ánh sáng |
| Đọc dưới nắng | Không, cần che nắng cho mặt màn | Đọc được khi nắng chiếu thẳng |
| Điện năng tiêu thụ | 1,8 đến 26,4 W tuỳ mã | 5,85 đến 46,7 W tuỳ mã |
| Vị trí lắp tiêu biểu | Trong nhà, tủ điện có mái che | Ngoài trời, cổng ra vào, cabin xe, trạm cân |
Ba điểm cần rút ra từ bảng. Thứ nhất, mức 1.200 cd/m2 gấp khoảng hai tới năm lần các mã dòng IDK-1000, và đó là lý do duy nhất đáng để trả thêm chi phí. Thứ hai, mức sáng cao kéo theo điện năng cao: một mã 12,1 inch dòng IDK-2000 tiêu thụ khoảng 18 W, trong khi mã cùng cỡ dòng IDK-1000 thấp hơn nhiều. Thứ ba, tuỳ chọn làm mờ tự động không phải thứ trang trí. Chạy đèn nền hết công suất suốt ngày đêm rút ngắn tuổi thọ, còn ban đêm mức 1.200 cd/m2 gây chói cho người vận hành.
Các mã IDK-2000 có bài mô tả trên site
Bảng dưới liệt kê các mã dòng IDK-2000 đang có bài mô tả kỹ thuật riêng trên site này, xếp theo kích thước tăng dần. Tất cả đều ở mức 1.200 cd/m2 nên cột độ sáng bỏ qua, phần phân biệt nằm ở độ phân giải, lớp cảm ứng và dải nhiệt.
| Mã | Kích thước và độ phân giải | Lớp cảm ứng | Độ tương phản | Dải nhiệt làm việc | Tiêu thụ |
|---|---|---|---|---|---|
| IDK-2108N-K2SVA2E | 8,4 inch, 800 x 600 | Tấm nền, dòng có tuỳ chọn điện trở 4 dây | 600:1 | Âm 20 đến 70 độ C | 5,85 W |
| IDK-2110N-K2SVA2E | 10,4 inch, 800 x 600 | Tấm nền, không kèm cảm ứng | 500:1 | Âm 20 đến 70 độ C | 7,1 W |
| IDK-2112N-K2XGA1 | 12,1 inch, 1024 x 768 | Tấm nền, không kèm cảm ứng | 1000:1 | Âm 20 đến 70 độ C | 18 W |
| IDK-2112P-K2XGA1 | 12,1 inch, 1024 x 768 | Điện dung chiếu, bề mặt 7H | 1000:1 | Âm 20 đến 70 độ C | 18 W |
| IDK-2115N-K2XGB2 | 15 inch, 1024 x 768 | Tấm nền, không kèm cảm ứng | 2500:1 | Âm 20 đến 70 độ C | Theo tài liệu hãng |
| IDK-2115R-K2XGB2 | 15 inch, 1024 x 768 | Điện trở 5 dây, 10 triệu lần chạm | 2500:1 | Âm 20 đến 70 độ C | 18,36 W |
| IDK-2117N-K2SXA2E | 17 inch, 1280 x 1024 | Tấm nền, không kèm cảm ứng | 1000:1 | 0 đến 50 độ C | 17 W |
Bảng cho thấy hai quy luật của dòng này. Quy luật thứ nhất là chữ cái ngay sau số kích thước cho biết lớp cảm ứng: N là tấm nền không kèm cảm ứng, P là điện dung chiếu, R là điện trở. Cặp IDK-2115N và IDK-2115R minh hoạ rõ nhất, cùng tấm nền 15 inch nhưng khác nhau ở phần cảm ứng. Quy luật thứ hai là dải nhiệt thu hẹp khi kích thước lớn lên: các mã từ 8,4 đến 15 inch giữ được dải âm 20 đến 70 độ C, còn mã 17 inch chỉ còn 0 đến 50 độ C.
Ngoài bảng trên, dòng IDK-2000 còn các mã lớn hơn. Mã 19 inch chuẩn SXGA tiêu thụ khoảng 35,42 W với dải nhiệt 0 đến 50 độ C. Mã 21,5 inch chuẩn Full HD tiêu thụ khoảng 46,7 W, tương phản 5000:1, dải nhiệt 0 đến 55 độ C. Hai nhóm này chỉ phù hợp với vị trí có nguồn điện dồi dào và nhiệt độ được kiểm soát.
Chọn mã IDK-2000 theo kích thước và độ sáng
Quy trình chọn gọn trong bốn bước, làm theo thứ tự dưới đây tránh được phần lớn sai sót khi lập cấu hình.
- Bước một, xác định có thực sự cần 1.200 cd/m2 hay không. Đứng tại vị trí sẽ lắp màn vào giờ sáng nhất trong ngày, quan sát xem có ánh nắng chiếu thẳng hoặc chiếu chéo vào mặt màn hay không. Nếu không có, mức 400 đến 500 cd/m2 của dòng IDK-1000 đã đủ và rẻ hơn đáng kể. Nếu có, mới cần đến dòng IDK-2000.
- Bước hai, chọn kích thước theo khoảng cách nhìn. Người vận hành đứng sát trong tầm một mét thì các mã 8,4 đến 12,1 inch là đủ. Đứng cách hai mét trở lên, chẳng hạn tại trạm cân hoặc barie, cần từ 15 inch trở lên. Kích thước tăng kéo theo điện năng tăng nhanh, từ 5,85 W ở 8,4 inch lên 46,7 W ở 21,5 inch.
- Bước ba, chọn lớp cảm ứng theo cách vận hành. Thao tác đeo găng tay chọn biến thể R. Thao tác vuốt và chạm nhiều điểm chọn biến thể P. Điều khiển bằng nút cơ, bàn phím công nghiệp hoặc từ xa thì chọn biến thể N, vừa rẻ hơn vừa giữ dải nhiệt rộng hơn.
- Bước bốn, kiểm tra dải nhiệt tại chỗ lắp. Đây là bước hay bị bỏ qua. Tủ đặt ngoài trời phơi nắng có thể lên trên 60 độ C bên trong vào buổi trưa. Các mã từ 17 inch trở lên chỉ chịu tới 50 độ C, nên với vị trí đó phải thêm quạt hút, thêm mái che hoặc chuyển xuống mã nhỏ hơn có dải nhiệt rộng.
Riêng tuỳ chọn làm mờ tự động, nên yêu cầu ngay từ đơn đặt hàng nếu thiết bị chạy cả ngày lẫn đêm. Bổ sung cảm biến ánh sáng sau khi đã lắp máy tốn công hơn nhiều so với đặt kèm từ đầu.
Thiết bị dòng IDK-2000 lắp ở đâu
Bốn nhóm vị trí dưới đây là nơi dòng độ sáng cao mang lại khác biệt thật, không phải khác biệt trên giấy.
- Trạm cân xe và trạm kiểm soát tải trọng. Mặt màn thường quay ra sân, lái xe đọc số từ trong cabin. Không có mái che nào đủ để một màn 500 cd/m2 đọc được vào giữa trưa.
- Cổng ra vào, barie và bãi đỗ xe. Thiết bị đặt ngoài trời hoàn toàn, hướng mặt màn phụ thuộc vào luồng xe chứ không chọn được theo hướng nắng.
- Cabin xe nâng, cần trục và máy công trình. Kính cabin cho ánh sáng vào từ nhiều phía. Kết hợp mức 1.200 cd/m2 với làm mờ tự động giúp màn đọc được cả trưa lẫn tối.
- Khu vực cửa mở của nhà xưởng và kho hàng. Đây là vị trí bị đánh giá thấp nhất. Trong xưởng thì tối, nhưng ngay cạnh cửa cuốn mở là vùng chênh sáng rất lớn, mắt người vận hành thích nghi theo ánh sáng ngoài trời nên màn 500 cd/m2 trông như tắt.
Mua thiết bị dòng IDK-2000 ở đâu
Mỗi mã trong bảng phía trên có một bài mô tả kỹ thuật riêng trên site này, gồm thông số đầy đủ, vị trí lắp phù hợp và so sánh với các mã lân cận. Toàn bộ dòng IDK là hàng đặt theo dự án, cấu hình và thời gian giao xác nhận theo từng đơn, không có giá niêm yết sẵn.
Khi gửi yêu cầu báo giá, nên nêu năm nội dung: kích thước tấm nền cần dùng, hướng mặt màn so với hướng nắng, có cần lớp cảm ứng hay không và loại nào, bo mạch nào sẽ xuất tín hiệu LVDS, và công suất còn trống của bộ nguồn. Với các mã từ 17 inch trở lên, cần nêu thêm nhiệt độ đo được tại vị trí lắp. Nếu thiết bị sẽ sản xuất hàng loạt, nên nêu sản lượng dự kiến theo năm để tính phương án cung ứng dài hạn.
Để đối chiếu với màn hình cảm ứng hoàn chỉnh có vỏ và có nguồn riêng, xem danh mục panel PC công nghiệp Advantech trên IPC247. Nếu bài toán còn phải chọn cả máy tính chạy phía sau, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về dòng IDK-2000
Dòng IDK-2000 khác dòng IDK-1000 ở điểm nào?
Khác biệt chính là độ sáng. Dòng IDK-1000 nằm trong khoảng 230 đến 500 cd/m2, dùng cho vị trí trong nhà. Dòng IDK-2000 công bố 1.200 cd/m2, đủ đọc dưới nắng chiếu thẳng. Đi kèm mức sáng đó là tuỳ chọn làm mờ tự động theo cảm biến ánh sáng, đổi lại điện năng tiêu thụ và giá thành cao hơn.
Độ sáng 1.200 cd/m2 có thực sự cần cho nhà xưởng không?
Phần lớn nhà xưởng có mái không cần. Mức 400 đến 500 cd/m2 của dòng IDK-1000 đã đủ cho khu vực chiếu sáng nhân tạo. Mức 1.200 cd/m2 dành cho ba nhóm vị trí: mặt màn hứng nắng trực tiếp, tủ đặt ngoài trời, và cửa ra vào có ánh sáng ngoài trời hắt ngang mặt màn.
Dòng IDK-2000 có sẵn ở những kích thước nào?
Tài liệu hãng nêu dải kích thước từ 8,4 đến 31,5 inch. Các mã có bài mô tả trên site này gồm 8,4 inch, 10,4 inch, 12,1 inch, 15 inch và 17 inch. Các mã lớn hơn như 19 inch và 21,5 inch cũng thuộc dòng này nhưng có dải nhiệt hẹp hơn và mức tiêu thụ cao hơn nhiều.
Chức năng làm mờ tự động hoạt động thế nào?
Đây là tuỳ chọn dùng một cảm biến ánh sáng đặt cạnh mặt màn. Cảm biến đo độ sáng môi trường rồi hạ hoặc nâng độ sáng đèn nền theo. Chức năng này có hai lợi ích: người vận hành không bị chói khi trời tối, và đèn nền không phải chạy hết công suất suốt ngày nên kéo dài tuổi thọ.
Nên nêu thông tin gì khi hỏi mua thiết bị dòng IDK-2000?
Nên nêu năm nội dung: kích thước tấm nền cần dùng, hướng mặt màn so với hướng nắng, có cần lớp cảm ứng hay không và loại nào, bo mạch nào sẽ xuất tín hiệu LVDS, và công suất còn trống của bộ nguồn. Với các mã lớn từ 17 inch trở lên, cần nêu thêm nhiệt độ đo được tại vị trí lắp vì dải nhiệt của nhóm này hẹp hơn.
