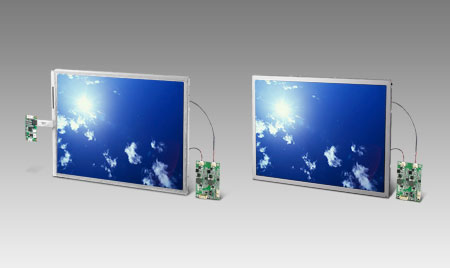

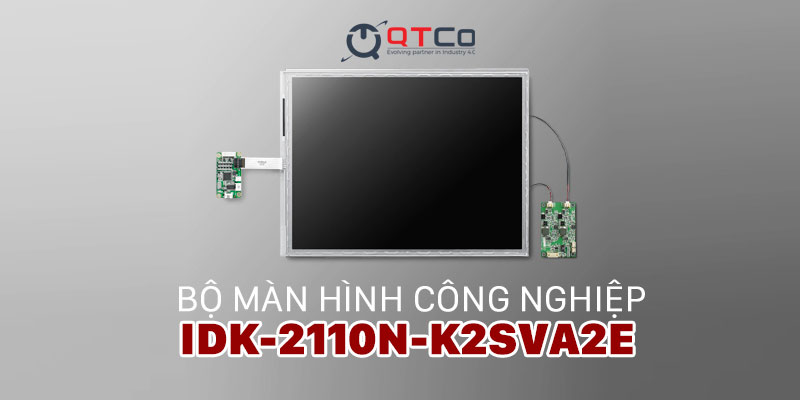

IDK-2110N-K2SVA2E là bộ màn hình công nghiệp 10,4 inch thuộc dòng IDK-2110 của Advantech, tấm nền SVGA tỷ lệ 4:3, đèn nền LED cho độ sáng 1.200 cd/m2, tiêu thụ 7,1 W từ nguồn 3,3 V. Điểm đáng chú ý nhất của mã này với người thiết kế thiết bị là khuôn ngoài 236 x 176,9 x 5,7 mm, đủ mỏng để đặt sau một tấm mặt liền khối. Bài viết trình bày thông số, ràng buộc cơ khí khi khoét mặt máy, các vị trí lắp thực tế, so sánh dải nhiệt trong dòng IDK-2000 và nơi đặt mua.
Mã này nằm trong dòng IDK-2000, nhóm bộ màn hình khung hở độ sáng cao. Vì sao bộ khung hở nhận hình qua LVDS thay vì qua cổng hình thông thường thì xem một lần ở bài về bộ màn hình công nghiệp IDK-1115WP-50HDA1E, phần đó không lặp lại ở đây.
Thông số kỹ thuật IDK-2110N-K2SVA2E
Bảng dưới gom các thông số có căn cứ từ tài liệu của mã này. Ô nào chưa xác nhận được thì ghi theo tài liệu hãng, vì dòng IDK-2110 có nhiều cấu hình khác nhau về độ phân giải và về xử lý bề mặt.
| Hạng mục | Thông số |
|---|---|
| Kích thước và loại tấm nền | 10,4 inch, LCD đèn nền LED, tỷ lệ 4:3 |
| Độ phân giải | 800 x 600 chuẩn SVGA; dòng có cấu hình tới 1024 x 768 theo tài liệu hãng |
| Độ sáng | 1.200 cd/m2 |
| Độ tương phản | 500:1 |
| Số màu | 262 nghìn ở chế độ 6 bit, tới 16,2 triệu tuỳ cấu hình |
| Góc nhìn | 160 độ theo phương ngang, 130 độ theo phương dọc |
| Giao diện tín hiệu hình | LVDS |
| Cảm ứng | Không kèm ở cấu hình cơ bản, ký tự N là tấm nền trần |
| Tuỳ chọn quang học | Xử lý bề mặt chống phản xạ, chỉnh độ sáng bằng biến trở tay, làm mờ tự động theo cảm biến ánh sáng, liên kết quang học |
| Điện áp cấp | 3,3 V một chiều |
| Điện năng tiêu thụ | 7,1 W |
| Nhiệt độ làm việc | Âm 20 đến 70 độ C |
| Nhiệt độ bảo quản | Âm 20 đến 70 độ C |
| Độ ẩm khi vận hành | 10 đến 90 phần trăm, không ngưng tụ |
| Kích thước ngoài | 236 x 176,9 x 5,7 mm |
| Tuổi thọ đèn nền | Theo tài liệu hãng |
Ba dòng cần đọc kỹ. Tương phản 500:1 là mức khiêm tốn so với mã 15 inch cùng dòng ở 2000:1, nên với giao diện nhiều vùng màu tối liền nhau thì nên xem mẫu thật trước. Góc nhìn dọc 130 độ hẹp hơn góc ngang 160 độ, nghĩa là màn chịu được người đứng lệch sang hai bên hơn là người nhìn từ trên xuống hoặc dưới lên. Dải nhiệt âm 20 đến 70 độ C đủ rộng cho tủ ngoài trời có mái che và được so với các mã cùng dòng ở phần phía dưới.
Khuôn 236 x 176,9 x 5,7 mm nói gì với người thiết kế vỏ máy
Bộ màn hình khung hở được chọn chính vì nhà tích hợp tự làm phần cơ khí. Ba con số kích thước vì thế là dữ liệu đầu vào của bản vẽ mặt máy, không phải thông tin tham khảo.
Chiều dày 5,7 mm là phần thân bộ màn hình. Đây là con số dễ bị hiểu nhầm nhất, vì nó chưa gồm đầu cáp LVDS cắm ở mặt sau, chưa gồm bo mạch điều khiển và chưa gồm bó dây nguồn. Khoang chứa thực tế phải sâu hơn, và phần dư đó nên đo trên mẫu thật chứ không suy từ bản vẽ. Ngược lại, thân mỏng cho phép mặt trước của thiết bị giữ được dáng phẳng, không phải làm phần lồi phía sau chỉ để chứa màn.
Khuôn 236 x 176,9 mm cho tỷ lệ gần 4:3, khớp với thế hệ máy sản xuất trước đây dùng tấm nền 10,4 inch. Đó là lý do mã này hay xuất hiện trong dự án thay màn cho máy cũ: lỗ khoét sẵn trên mặt máy thường vừa, chỉ phải làm lại phần giá đỡ. Khi cân nhắc phương án đó, cần kiểm tra ba điểm trước khi đặt hàng: khoảng cách giữa các lỗ bắt vít trên khung, chiều ra của cáp LVDS so với vị trí bo mạch cũ, và có chỗ đặt cảm biến ánh sáng hay không nếu định dùng tuỳ chọn làm mờ tự động.
Một chi tiết nữa hay bị bỏ sót là mức nguồn. Bo mạch của mã này nhận 3,3 V một chiều, không phải 5 V hay 12 V. Nếu bộ nguồn của thiết bị không có nhánh 3,3 V đủ tải thì phải thêm mạch hạ áp, và mạch đó cũng chiếm chỗ trong khoang chứa.
IDK-2110N-K2SVA2E dùng cho việc gì
Mã này hợp với thiết bị cần màn 10,4 inch đọc được dưới ánh sáng mạnh, điều khiển bằng nút cơ hoặc bàn phím công nghiệp chứ không bằng cảm ứng. Bốn tình huống dưới đây gặp nhiều trong thực tế.
- Bảng hiển thị tại trạm cân và trạm kiểm soát tải trọng. Số liệu cân hiện ra sân, lái xe đọc từ trong cabin. Không có thao tác chạm nên biến thể không cảm ứng là đủ, và bỏ lớp cảm ứng cũng giữ được độ truyền sáng cao hơn.
- Máy sản xuất thay màn cũ 10,4 inch. Máy chế biến, máy đóng gói và máy dệt đời trước dùng nhiều tấm nền cỡ này với tỷ lệ 4:3. Khi màn hỏng, một bộ khung hở cùng cỡ và cùng chuẩn LVDS thường lắp vừa khoang cũ.
- Tủ điều khiển đặt ngoài hiên và hành lang nhà xưởng. Đây là nhóm vị trí có nắng chiếu chéo vào mặt màn theo giờ. Mức 1.200 cd/m2 xử lý được, còn dải nhiệt âm 20 đến 70 độ C đủ cho tủ có mái che phía trên.
- Thiết bị trên tàu và trên phương tiện đường thuỷ. Độ ẩm cao và ánh sáng mạnh phản xạ từ mặt nước là hai yếu tố thường trực. Tuỳ chọn xử lý bề mặt chống phản xạ đáng đặt kèm ngay từ đầu cho nhóm này.
Nếu người vận hành phải thao tác trực tiếp trên màn, cần chuyển sang mã có lớp cảm ứng. Trong cỡ tương đương, IDK-1110R-23SVA1E có cảm ứng điện trở nhưng chỉ 230 cd/m2, nên chỉ dùng được trong nhà. Còn khi cần một màn hình hoàn chỉnh có vỏ và có nguồn riêng, xem danh mục màn hình công nghiệp.
So sánh dải nhiệt trong dòng IDK-2000
Các mã dòng IDK-2000 dùng chung mức sáng 1.200 cd/m2, nên khi chọn giữa chúng thì dải nhiệt và điện năng mới là hai cột đáng so. Bảng dưới xếp bốn mã theo kích thước tăng dần.
| Mã | Kích thước và độ phân giải | Dải nhiệt làm việc | Tiêu thụ | Hệ quả khi lắp trong tủ kín |
|---|---|---|---|---|
| IDK-2108N-K2SVA2E | 8,4 inch, 800 x 600 | Âm 20 đến 70 độ C | 5,85 W | Chịu được tủ ngoài trời không quạt, nhiệt toả ra không đáng kể |
| IDK-2110N-K2SVA2E | 10,4 inch, 800 x 600 | Âm 20 đến 70 độ C | 7,1 W | Chịu được tủ ngoài trời có mái che, điện năng nhỉnh hơn mã 8,4 inch |
| IDK-2115N-K2XGB2 | 15 inch, 1024 x 768 | Âm 20 đến 70 độ C | Theo tài liệu hãng | Dải nhiệt rộng, nhưng diện tích lớn nên cần tính lại khe thoát nhiệt |
| IDK-2117N-K2SXA2E | 17 inch, 1280 x 1024 | 0 đến 50 độ C | 17 W | Chỉ đặt ở vị trí có kiểm soát nhiệt, không hợp tủ ngoài trời |
Bảng cho thấy dải nhiệt không đi theo kích thước một cách đều đặn. Ba mã 8,4 inch, 10,4 inch và 15 inch cùng giữ âm 20 đến 70 độ C, còn mã 17 inch thì hẹp hẳn. Vì vậy không thể suy dải nhiệt từ cỡ màn mà phải tra từng mã. Cách làm an toàn là đo nhiệt độ bên trong tủ vào giờ nóng nhất trong ngày rồi mới chọn. Nếu số đo sát 70 độ C, cần thêm quạt hút cùng mái che; nếu tủ cần tiết kiệm điện hơn, IDK-2108N-K2SVA2E cùng dải nhiệt nhưng tiêu thụ thấp hơn. Ở đầu kia của dải, IDK-2117N-K2SXA2E cho nhiều dữ liệu trên một khung hình nhưng chỉ chạy được trong khoảng 0 đến 50 độ C.
Mua IDK-2110N-K2SVA2E ở đâu
Các bộ màn hình khung hở và màn hình cảm ứng của hãng được xếp trong chuyên mục màn hình công nghiệp trên site này, kèm mô tả kỹ thuật từng mã. Các mã dòng IDK đều là hàng đặt theo dự án, không có giá niêm yết sẵn, cấu hình và thời gian giao chốt theo từng đơn.
Khi gửi yêu cầu báo giá, bốn thông tin nên nêu trước: kích thước khoét mặt và độ dày tấm mặt của thân máy, bo mạch nào sẽ xuất tín hiệu LVDS cùng mức điện áp cấp cho bo mạch màn, nhiệt độ đo được tại chỗ lắp vào giờ nóng nhất, và có cần tuỳ chọn làm mờ tự động hay không. Nếu đây là dự án thay màn cho máy cũ, nên gửi kèm kích thước khoang chứa và ảnh chụp đầu cáp LVDS hiện có. Với thiết bị sản xuất hàng loạt, nên nêu thêm sản lượng dự kiến theo năm.
Để đối chiếu với máy tính công nghiệp có thể chạy phía sau tấm nền này, xem danh mục máy tính công nghiệp Advantech trên IPC247. Nếu chưa chốt được máy tính đi kèm, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về IDK-2110N-K2SVA2E
IDK-2110N-K2SVA2E là thiết bị gì?
Đây là bộ màn hình công nghiệp dạng khung hở thuộc dòng IDK-2110 của Advantech. Tấm nền 10,4 inch tỷ lệ 4:3, độ phân giải 800 x 600, đèn nền LED cho độ sáng 1.200 cd/m2, tương phản 500:1. Tín hiệu hình vào theo chuẩn LVDS, nguồn cấp cho bo mạch là 3,3 V một chiều. Ký tự N nghĩa là cấu hình cơ bản không kèm lớp cảm ứng.
Kích thước ngoài của IDK-2110N-K2SVA2E là bao nhiêu?
Khuôn ngoài là 236 mm ngang, 176,9 mm dọc và 5,7 mm dày. Con số 5,7 mm là phần thân bộ màn hình, chưa gồm đầu cáp LVDS và bo mạch điều khiển nằm phía sau. Khi thiết kế mặt máy phải cộng thêm khoảng hở cho cụm cáp và cho phần bắt vít, không lấy 5,7 mm làm chiều sâu khoang chứa.
Dải nhiệt làm việc của mã này là bao nhiêu?
Mã này làm việc từ âm 20 đến 70 độ C, ngang các mã 8,4 và 15 inch cùng dòng IDK-2000; riêng mã 17 inch hẹp hơn, chỉ 0 đến 50 độ C. Mức cụ thể phụ thuộc vào tấm nền và cụm đèn nền của từng mã. Với tủ đặt ngoài trời phơi nắng, nên đo nhiệt độ bên trong vào buổi trưa, nếu sát ngưỡng 70 độ C thì cần thêm quạt hút hoặc mái che.
Độ ẩm cho phép khi vận hành là bao nhiêu?
Tài liệu ghi khoảng 10 đến 90 phần trăm, không ngưng tụ. Điều kiện không ngưng tụ mới là phần quan trọng: hơi nước đọng thành giọt trên bo mạch gây chập, còn độ ẩm cao đơn thuần thì không. Với tủ ngoài trời có chênh nhiệt ngày đêm lớn, nên tính phương án thông hơi hoặc gói hút ẩm cho khoang chứa.
Cần nêu thông tin gì khi hỏi mua IDK-2110N-K2SVA2E?
Nên nêu bốn nội dung: kích thước khoét mặt và độ dày tấm mặt của thân máy, bo mạch nào sẽ xuất tín hiệu LVDS và ở mức 3,3 V hay khác, nhiệt độ đo được tại chỗ lắp vào giờ nóng nhất, và có cần tuỳ chọn làm mờ tự động theo cảm biến ánh sáng hay không. Nếu là dự án thay màn cho máy cũ thì gửi kèm kích thước khoang chứa hiện có.
