IDK-2108N-K2SVA2E - bộ màn hình 8,4 inch sáng 1.200 cd/m2

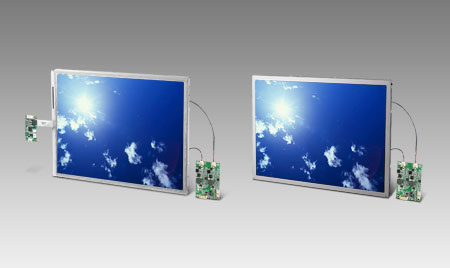

IDK-2108N-K2SVA2E là bộ màn hình công nghiệp 8,4 inch thuộc dòng IDK-2108 của Advantech, tấm nền SVGA 800 x 600, đèn nền LED cho độ sáng 1.200 cd/m2 mà mức tiêu thụ điển hình chỉ 5,85 W. Đây là mã nhỏ nhất và tốn ít điện nhất trong nhóm độ sáng cao của hãng, dành cho thiết bị ngoài trời có ngân sách điện eo hẹp. Bài viết trình bày thông số, ý nghĩa của con số 5,85 W, các vị trí lắp thực tế, so sánh trong nhóm 8,4 inch và nơi đặt mua.

Mã này thuộc dòng IDK-2000, nhóm bộ màn hình khung hở độ sáng cao. Cách một bộ màn hình khung hở ghép nối với máy tính qua giao diện LVDS đã trình bày một lần trong bài về bộ màn hình công nghiệp IDK-1115WP-50HDA1E, phần đó không lặp lại ở đây.

Thông số kỹ thuật IDK-2108N-K2SVA2E

Bảng dưới gom các thông số có căn cứ từ tài liệu của mã này. Ô nào chưa xác nhận được thì ghi theo tài liệu hãng, vì dòng IDK-2108 có nhiều biến thể khác nhau về lớp cảm ứng và về xử lý bề mặt.

Ba dòng trong bảng đáng đọc kỹ. Tương phản 600:1 là mức trung bình, thấp hơn hẳn mã 15 inch cùng dòng ở mức 2500:1, nên nếu giao diện có nhiều vùng màu tối cạnh nhau thì cần xem mẫu thật. Góc nhìn không đối xứng, 60 độ ở phía dưới so với 80 độ ở phía trên, nghĩa là màn nên đặt ngang tầm mắt hoặc hơi cao hơn, tránh đặt thấp rồi nhìn chếch lên. Dải nhiệt khác nhau giữa hai biến thể là điểm hay bị bỏ qua nhất: chọn thêm lớp cảm ứng là mất 10 độ C ở cả hai đầu dải.

Mức tiêu thụ 5,85 W mở ra kiểu thiết bị nào

Trong dòng IDK-2000, độ sáng công bố như nhau ở mọi kích thước, nhưng điện năng thì không. Mã 8,4 inch tốn 5,85 W, mã 12,1 inch tốn 18 W, mã 21,5 inch tốn 46,7 W. Chênh lệch gần tám lần giữa hai đầu dải, và đó là lý do mã nhỏ này có chỗ đứng riêng chứ không phải chỉ là bản thu nhỏ.

Mức dưới 6 W đổi được ba thứ mà các mã lớn không cho. Thứ nhất là nguồn: một thiết bị chạy ắc quy hoặc chạy tấm pin mặt trời nhỏ có thể gánh thêm màn hình 1.200 cd/m2 mà không phải nâng cấp bộ nguồn. Thứ hai là nhiệt: 5,85 W toả ra trong một tủ kín gần như không làm dịch chuyển nhiệt độ bên trong, trong khi 46,7 W thì phải tính đến quạt hoặc khe thoát nhiệt. Thứ ba là không gian: bộ nguồn nhỏ hơn, dây mỏng hơn, và toàn bộ cụm màn hình cùng bo mạch điều khiển gọn lại.

Đổi lại, tấm nền 8,4 inch chỉ hiển thị được ít nội dung. Với khoảng cách nhìn trên một mét rưỡi, chữ trên màn 8,4 inch bắt đầu khó đọc dù màn rất sáng. Vì vậy mã này hợp với thiết bị mà người vận hành đứng sát, hoặc thiết bị chỉ hiện vài con số lớn. Cần hiển thị bảng biểu ở khoảng cách xa thì phải bước lên cỡ lớn hơn và chấp nhận mức điện năng cao hơn.

IDK-2108N-K2SVA2E dùng cho việc gì

Mã này hợp với thiết bị nhỏ đặt ngoài trời hoặc ở vùng chênh sáng lớn, nơi vừa cần đọc được dưới nắng vừa bị giới hạn về nguồn. Bốn tình huống dưới đây gặp nhiều tại dự án Việt Nam.

• Thiết bị đo và thiết bị ghi trên cột ngoài trời. Trạm quan trắc, tủ đo điện năng hay tủ điều khiển bơm thường lấy điện qua nguồn nhỏ hoặc qua tấm pin mặt trời. Màn 8,4 inch hiện các thông số chính, mức 5,85 W nằm gọn trong ngân sách điện của tủ.
• Bảng hiển thị gắn trên xe nâng và xe chuyên dùng. Cabin xe có kính bốn phía, ánh sáng vào từ nhiều hướng. Nguồn trên xe là ắc quy nên mọi phụ tải đều bị soi kỹ, và mức dưới 6 W dễ được chấp nhận hơn nhiều so với mức hàng chục W.
• Thiết bị cầm tay và thiết bị di động tại hiện trường. Máy kiểm tra, máy đọc mã và thiết bị nghiệm thu công trình dùng ngoài trời cả ngày. Ở đây độ sáng cao là điều kiện bắt buộc, còn dung lượng pin là điều kiện ràng buộc, hai yêu cầu này chỉ gặp nhau ở tấm nền nhỏ.
• Bảng chỉ báo tại cửa kho và cửa xưởng. Vùng ngay cạnh cửa cuốn mở có chênh sáng rất lớn, mắt người vận hành thích nghi theo ánh sáng ngoài trời nên màn thường bị nhìn như đang tắt. Một bảng chỉ báo 8,4 inch ở mức 1.200 cd/m2 đủ để đọc số thứ tự hoặc trạng thái cửa.

Nếu thiết bị đặt hoàn toàn trong nhà thì không cần đến mức sáng này. Khi ấy một mã dòng IDK-1000 hoặc một màn hình cảm ứng hoàn chỉnh trong danh mục màn hình công nghiệp đơn giản và tiết kiệm hơn.

So sánh với các mã 8,4 inch cùng hệ IDK

Bảng dưới đặt IDK-2108N-K2SVA2E cạnh biến thể cảm ứng cùng dòng, cạnh mã 8,4 inch của nhóm độ sáng thường và cạnh mã lớn hơn một cỡ, để thấy chi phí thật của độ sáng và của lớp cảm ứng.

Bảng cho thấy ba nhánh chọn. Nếu thiết bị đặt trong nhà và người vận hành phải chạm vào màn, IDK-084R-28SVI1 ở mức 280 cd/m2 và 2,94 W là phương án gọn nhất, độ sáng thấp không thành vấn đề khi không có nắng. Nếu cần vừa sáng vừa chạm được, biến thể R cùng dòng có lớp điện trở 4 dây, đổi lại dải nhiệt hẹp lại 10 độ C ở mỗi đầu. Nếu chỉ thiếu một chút diện tích hiển thị, IDK-2110N-K2SVA2E lớn hơn một cỡ mà chỉ tăng lên 7,1 W, vẫn giữ dải nhiệt âm 20 đến 70 độ C.

Mua IDK-2108N-K2SVA2E ở đâu

Các bộ màn hình khung hở và màn hình cảm ứng của hãng được xếp trong chuyên mục màn hình công nghiệp trên site này, kèm mô tả kỹ thuật từng mã. Toàn bộ dòng IDK là hàng đặt theo dự án, cấu hình và thời gian giao xác nhận theo từng đơn, không có giá niêm yết sẵn.

Khi gửi yêu cầu báo giá, bốn thông tin nên nêu trước: bo mạch hoặc máy tính nào sẽ xuất tín hiệu LVDS, có cần lớp cảm ứng điện trở hay không, nhiệt độ đo được tại chỗ lắp vào giờ nóng nhất trong ngày, và công suất còn trống của bộ nguồn. Với thiết bị chạy cả ban đêm, nên nêu thêm nhu cầu về tuỳ chọn làm mờ tự động, vì bổ sung cảm biến ánh sáng sau khi đã lắp máy tốn công hơn đặt kèm từ đầu. Với thiết bị sản xuất hàng loạt, nêu thêm sản lượng dự kiến theo năm giúp tính phương án cung ứng dài hạn.

Để đối chiếu với máy tính nhúng có thể xuất tín hiệu LVDS cho tấm nền này, xem danh mục máy tính nhúng Advantech trên IPC247. Khi cấu hình máy tính phía sau chưa chốt, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.

Câu hỏi thường gặp về IDK-2108N-K2SVA2E

IDK-2108N-K2SVA2E là thiết bị gì?

Đây là bộ màn hình công nghiệp dạng khung hở thuộc dòng IDK-2108 của Advantech. Tấm nền 8,4 inch độ phân giải 800 x 600, đèn nền LED cho độ sáng 1.200 cd/m2, tương phản 600:1, nhận tín hiệu hình qua giao diện LVDS. Bộ này không có vỏ và không dùng độc lập, nhà tích hợp lắp vào thân máy của mình.

Vì sao mã 8,4 inch sáng 1.200 cd/m2 lại chỉ tốn 5,85 W?

Vì diện tích tấm nền nhỏ. Đèn nền phải rọi qua một mặt 8,4 inch thay vì 15 hay 21,5 inch, nên tổng công suất cần cho cùng một mức cd/m2 thấp hơn nhiều. Đây là mã tiêu thụ thấp nhất trong dòng IDK-2000, thấp hơn khoảng ba lần so với mã 12,1 inch cùng dòng.

Biến thể N và biến thể R của dòng IDK-2108 khác nhau ở đâu?

Biến thể N chỉ có tấm nền, làm việc từ âm 20 đến 70 độ C. Biến thể R có thêm lớp cảm ứng điện trở 4 dây, dải nhiệt thu về âm 10 đến 60 độ C. Lớp cảm ứng là phần nhạy nhiệt hơn tấm nền nên kéo dải nhiệt của cả bộ hẹp lại. Nếu chỗ lắp có nhiệt độ vượt ngưỡng thì phải chọn biến thể N và điều khiển bằng nút cơ.

Góc nhìn phía dưới chỉ 60 độ có ảnh hưởng gì khi lắp?

Vùng nhìn của tấm nền này không đối xứng: 80 độ về phía trên, trái và phải, nhưng chỉ 60 độ về phía dưới. Người đứng cao hơn màn nhìn xuống vẫn thấy rõ, còn người nhìn ngược từ dưới lên mất tương phản sớm hơn. Vì vậy màn nên đặt ngang tầm mắt, và nếu buộc phải lắp cao thì nghiêng mặt màn xuống.

Cần nêu thông tin gì khi hỏi mua IDK-2108N-K2SVA2E?

Nên nêu bốn nội dung: bo mạch hoặc máy tính nào sẽ xuất tín hiệu LVDS cho tấm nền, có cần lớp cảm ứng điện trở hay không, nhiệt độ đo được tại chỗ lắp vào giờ nóng nhất, và công suất còn trống của bộ nguồn. Nếu thiết bị chạy cả ban đêm, nên nêu thêm nhu cầu về tuỳ chọn làm mờ tự động theo cảm biến ánh sáng.
