IDK-2117N-K2SXA2E là bộ màn hình công nghiệp 17 inch thuộc dòng IDK-2117 của Advantech, dùng tấm nền độ phân giải 1280 x 1024 với đèn nền LED cho độ sáng 1.200 cd/m2. Đây là mã có diện tích hiển thị lớn nhất trong nhóm độ sáng cao của hãng, nhận tín hiệu hình qua giao diện LVDS 2 kênh. Bài viết trình bày thông số, các vị trí lắp thực tế, so sánh với những mã cùng dòng IDK và nơi đặt mua.
Nguyên tắc chung của bộ màn hình khung hở dòng IDK, gồm cách nhận tín hiệu LVDS thay vì HDMI và những điều cần lưu ý khi thiết kế cơ khí, đã trình bày trong bài về bộ màn hình công nghiệp IDK-1115WP-50HDA1E. Bài này đi vào hai điểm riêng của mã 2117N mà người lập cấu hình hay bỏ sót: yêu cầu LVDS 2 kênh và dải nhiệt độ làm việc hẹp.
Thông số kỹ thuật IDK-2117N-K2SXA2E
Bảng dưới gom các thông số có căn cứ từ tài liệu của mã này. Ô nào chưa chắc chắn thì ghi theo tài liệu hãng, vì dòng IDK-2117 có nhiều biến thể khác nhau ở lớp cảm ứng và ở nhóm tuỳ chọn quang học.
| Hạng mục | Thông số |
|---|---|
| Kích thước tấm nền | 17 inch, đèn nền LED |
| Độ phân giải | 1280 x 1024, chuẩn SXGA, tỷ lệ 4:3 |
| Độ sáng | 1.200 cd/m2 |
| Độ tương phản | 1000:1 |
| Số màu | 16,2 triệu |
| Góc nhìn | 170 độ theo phương ngang, 160 độ theo phương dọc |
| Thời gian đáp ứng | 5 mili giây |
| Giao diện tín hiệu hình | LVDS 2 kênh |
| Cảm ứng | Không có trong cấu hình cơ bản của mã ký tự N |
| Điện áp và điện năng | 5 V, tiêu thụ 17 W |
| Kích thước | 358,5 x 296,5 x 18 mm |
| Nhiệt độ làm việc | 0 đến 55 độ C |
| Tuỳ chọn quang học | Xử lý bề mặt chống phản xạ, điều chỉnh độ sáng bằng biến trở, làm mờ tự động theo cảm biến ánh sáng, liên kết quang học |
Ba dòng trong bảng quyết định phương án lắp. Trước hết là LVDS 2 kênh. Ở độ phân giải 1280 x 1024, lượng dữ liệu mỗi khung hình vượt khả năng tải của một kênh, nên tín hiệu chia thành hai kênh song song. Máy tính hoặc bo mạch nhúng phía sau phải hỗ trợ chế độ này, và bộ cáp cũng khác cáp một kênh. Đây là điều cần kiểm tra đầu tiên khi ghép mã này vào một nền tảng đã có sẵn, tránh trường hợp mua màn hình về rồi mới phát hiện bo mạch chỉ xuất một kênh.
Điểm thứ hai là dải nhiệt 0 đến 55 độ C, hẹp hơn đáng kể so với nhiều mã cùng nhóm độ sáng cao. Độ sáng 1.200 cd/m2 gợi ý dùng ngoài trời, nhưng dải nhiệt lại giới hạn ở vị trí có kiểm soát nhiệt độ. Trong điều kiện Việt Nam, một tủ kim loại phơi nắng buổi trưa dễ vượt 55 độ C bên trong. Kết luận thực tế: mã này hợp với vị trí ánh sáng mạnh nhưng có mái che và thông thoáng, chứ không phải tủ kín ngoài trời.

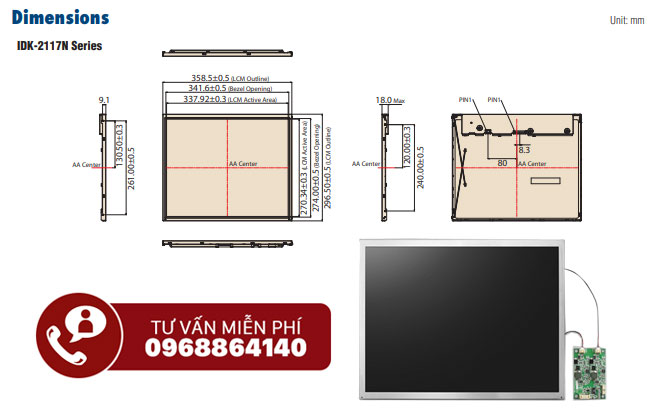

Điểm thứ ba là kích thước 358,5 x 296,5 x 18 mm. Bề dày 18 mm lớn hơn các mã màn rộng cùng hãng, nên khoảng hở phía sau tấm mặt phải tính đủ, kể cả chỗ cho đầu cáp và phần uốn của bó dây.
IDK-2117N-K2SXA2E dùng cho việc gì
Mã này hợp với những chỗ cần nhiều dữ liệu trên một khung hình và có ánh sáng mạnh, nhưng nhiệt độ vẫn trong tầm kiểm soát. Bốn tình huống dưới đây gặp nhiều tại dự án Việt Nam.
- Bàn điều khiển trong phòng vận hành có cửa kính lớn. Ánh sáng ban ngày hắt vào màn hình cả buổi sáng. Độ phân giải SXGA đủ chỗ cho sơ đồ công nghệ và bảng thông số cùng lúc, người trực không phải chuyển qua lại giữa nhiều cửa sổ.
- Máy thay thế cho thiết bị 4:3 đời cũ. Nhiều dây chuyền vẫn chạy phần mềm giám sát viết theo bố cục 4:3. Giữ nguyên tỷ lệ và nâng độ phân giải lên 1280 x 1024 là cách thay màn hình mà không phải sửa lại giao diện phần mềm.
- Ki-ốt và quầy hướng dẫn tại nhà ga, bến bãi. Khu vực có mái nhưng nhiều ánh sáng tự nhiên. Màn hình 17 inch đứng đủ lớn để hiển thị danh sách chuyến và hướng dẫn, tuỳ chọn làm mờ tự động giúp giảm chói vào buổi tối.
- Thiết bị đo và thiết bị kiểm tra trong nhà xưởng sáng. Máy kiểm tra kích thước, máy đo lực, máy phân tích. Thời gian đáp ứng 5 mili giây đủ nhanh cho đồ thị cập nhật liên tục, tương phản 1000:1 giữ được đường nét mảnh.
Điểm chung của bốn tình huống là mật độ thông tin cao và nhiệt độ môi trường trong tầm kiểm soát. Nếu vị trí lắp là tủ kim loại ngoài trời, nên chuyển sang mã có dải nhiệt rộng hơn dù cùng mức độ sáng.
So sánh với các dòng cùng nhóm
Bảng dưới đặt IDK-2117N-K2SXA2E cạnh ba mã khác của hệ IDK, nhìn theo góc yêu cầu ghép nối và điều kiện môi trường thay vì chỉ nhìn cỡ màn.
| Mã | Độ phân giải và tỷ lệ | Kênh LVDS | Điện áp và điện năng | Nhiệt độ làm việc | Điểm mạnh |
|---|---|---|---|---|---|
| IDK-2117N-K2SXA2E | 1280 x 1024, tỷ lệ 4:3 | 2 kênh | 5 V, 17 W | 0 đến 55 độ C | Diện tích hiển thị lớn nhất nhóm, đáp ứng 5 mili giây, dày 18 mm |
| IDK-2115N-K2XGB2 | 1024 x 768, tỷ lệ 4:3 | 1 kênh | 3,3 V tấm nền, 12 V đèn nền; 18,12 W | Âm 20 đến 70 độ C | Dải nhiệt rộng, tương phản 2000:1, góc nhìn 176 độ hai phương |
| IDK-2112N-K2XGA1 | 1024 x 768, tỷ lệ 4:3 | 1 kênh | 3,3 V, 18 W | Âm 20 đến 70 độ C | Gọn nhất nhóm với 260,5 x 204 x 8,4 mm, góc nhìn 178 độ hai phương |
| IDK-1115P-50XGA1E | 1024 x 768, tỷ lệ 4:3 | 1 kênh | Theo tài liệu hãng | Âm 20 đến 70 độ C | Độ sáng 500 cd/m2 cho vị trí trong nhà, có cảm ứng điện trở 5 dây, nặng 960 g |
Cách chọn khá rõ. Nếu cần nhiều dữ liệu trên một khung hình và nền tảng phía sau hỗ trợ LVDS 2 kênh, mã 2117N là lựa chọn đúng. Nếu vị trí lắp nóng hoặc lạnh vượt ngưỡng, IDK-2115N-K2XGB2 giữ được độ sáng cao với dải nhiệt rộng hơn. Nếu chỗ khoét mặt hẹp, IDK-2112N-K2XGA1 mỏng và nhỏ hơn hẳn. Còn khi thiết bị đặt hoàn toàn trong nhà và cần thao tác chạm, IDK-1115P-50XGA1E hợp lý hơn về chi phí. Cả nhóm thuộc hệ thống hiển thị công nghiệp IDK-2000 và dùng chung nguyên tắc lắp đặt.
Mua IDK-2117N-K2SXA2E ở đâu
Các bộ màn hình và màn hình cảm ứng của hãng được xếp trong chuyên mục màn hình công nghiệp trên site này, kèm mô tả kỹ thuật từng mã. IDK-2117N-K2SXA2E là hàng đặt theo dự án, không nằm trong danh sách hàng có sẵn trên trang cửa hàng, nên cấu hình và thời gian giao cần xác nhận theo từng đơn.
Khi gửi yêu cầu báo giá, bốn thông tin nên nêu trước: máy tính hoặc bo mạch phía sau có hỗ trợ LVDS 2 kênh hay không, kích thước khoét mặt của thân máy, nhiệt độ đo được tại vị trí lắp vào giờ nóng nhất trong ngày, và các tuỳ chọn quang học muốn dùng. Bốn thông tin này quyết định mã đặt hàng đầy đủ và bộ cáp đi kèm. Nếu thiết bị thay thế cho máy cũ, một ảnh chụp mặt sau màn hình hiện có giúp đối chiếu nhanh khuôn bắt vít.
Để đối chiếu với màn hình và máy tính bảng điều khiển hoàn chỉnh, xem danh mục panel PC công nghiệp Advantech trên IPC247. Nếu bài toán không dừng ở màn hình mà còn phải chọn máy tính chạy phía sau, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về IDK-2117N-K2SXA2E
IDK-2117N-K2SXA2E là thiết bị gì?
Đây là bộ màn hình công nghiệp dạng khung hở thuộc dòng IDK-2117 của Advantech. Tấm nền 17 inch độ phân giải 1280 x 1024, đèn nền LED cho độ sáng 1.200 cd/m2, tương phản 1000:1, nhận tín hiệu hình qua giao diện LVDS 2 kênh. Kích thước bộ màn hình là 358,5 x 296,5 x 18 mm.
LVDS 2 kênh có gì khác LVDS 1 kênh?
Độ phân giải càng cao thì lượng dữ liệu hình trên mỗi khung càng lớn, một kênh LVDS không tải đủ nên phải chia thành hai kênh song song. Hệ quả thực tế là máy tính hoặc bo mạch nhúng phía sau bắt buộc phải hỗ trợ LVDS 2 kênh, và bộ cáp cũng khác. Đây là điểm cần kiểm tra trước tiên khi ghép mã này với một nền tảng có sẵn.
IDK-2117N-K2SXA2E có lắp ngoài trời được không?
Độ sáng 1.200 cd/m2 đủ để đọc dưới ánh sáng mạnh, nhưng dải nhiệt độ làm việc của mã này là 0 đến 55 độ C, hẹp hơn nhiều mã cùng nhóm. Với tủ ngoài trời không điều hòa ở điều kiện Việt Nam, nhiệt độ bên trong vào buổi trưa dễ vượt ngưỡng đó. Nên đo nhiệt độ thực trong tủ trước khi chốt, hoặc chọn mã có dải nhiệt rộng hơn.
Vì sao chọn tỷ lệ 4:3 thay vì màn rộng?
Nhiều phần mềm điều khiển và phần mềm giám sát được viết từ lâu theo bố cục 4:3. Đưa các phần mềm đó lên màn rộng sẽ thừa hai dải bên hoặc phải kéo giãn làm méo hình. Với thiết bị thay thế cho máy cũ, giữ tỷ lệ 4:3 và độ phân giải 1280 x 1024 là cách tránh phải sửa lại giao diện.
Cần nêu thông tin gì khi hỏi mua IDK-2117N-K2SXA2E?
Nên nêu bốn nội dung: máy tính hoặc bo mạch phía sau có hỗ trợ LVDS 2 kênh hay không, kích thước khoét mặt của thân máy, nhiệt độ đo được tại vị trí lắp vào giờ nóng nhất, và các tuỳ chọn quang học muốn dùng. Bốn thông tin này quyết định mã đặt hàng đầy đủ và bộ cáp đi kèm.
