IDK-1115P-50XGA1E là một mã của dòng bộ màn hình công nghiệp Advantech IDK-1115, tấm nền 15 inch độ phân giải 1024 x 768 điểm ảnh chuẩn XGA, giao diện tín hiệu LVDS một kênh, làm việc trong dải -20 đến 70 độ C. Bài viết viết cho một tình huống cụ thể: cụm màn trên một máy hoặc một tủ điều khiển đang chạy đã hỏng, và cần thay bằng bộ màn hình mới mà không phải đổi cả máy.
Thông số kỹ thuật IDK-1115P-50XGA1E
Bảng dưới gom thông số hãng công bố cho mã này. Ô nào là hạng mục đặt thêm thì ghi rõ là tuỳ chọn.
| Hạng mục | Thông số |
|---|---|
| Kiểu sản phẩm | Bộ màn hình công nghiệp dạng cụm lắp trong, gồm tấm nền, mạch đèn nền và lớp cảm ứng |
| Kích thước tấm nền | 15 inch |
| Độ phân giải | 1024 x 768 điểm ảnh, chuẩn XGA |
| Độ sáng | 500 cd/m2 |
| Tỷ lệ tương phản | 2500 trên 1 |
| Độ đồng đều sáng | 85 phần trăm |
| Số màu | 262 nghìn hoặc 16,2 triệu màu |
| Góc nhìn | 176 độ theo phương ngang và 176 độ theo phương dọc |
| Thời gian đáp ứng | 23 mili giây |
| Đèn nền | Đèn nền LED, tuổi thọ 50.000 giờ, có mạch điều khiển đèn nền tích hợp |
| Giao diện tín hiệu | LVDS một kênh |
| Lớp cảm ứng | Dòng IDK-1115 có phương án cảm ứng điện trở 5 dây và phương án cảm ứng điện dung; bộ điều khiển cảm ứng nối qua USB |
| Độ bền và bề mặt cảm ứng | Số lần chạm không giới hạn, độ cứng bề mặt Mohs 5, độ truyền sáng 89 phần trăm |
| Xử lý bề mặt | Tuỳ chọn xử lý chống phản xạ; tuỳ chọn liên kết quang học giữa lớp cảm ứng và tấm nền |
| Nhiệt độ làm việc | -20 đến 70 độ C |
| Khối lượng | 960 g |
| Chứng nhận | Đạt RoHS |
| Kích thước lắp đặt và sơ đồ lỗ bắt vít | Theo tài liệu hãng cho mã đặt hàng đầy đủ |
Hai dòng quyết định việc bộ này có thay được cho cụm màn cũ hay không. Thứ nhất là giao diện LVDS một kênh, tức đường tín hiệu nội bộ chứ không phải cổng hình thông thường. Thứ hai là sơ đồ lỗ bắt vít, thứ không có trong bảng tóm tắt mà nằm trong tài liệu lắp đặt, và cũng là thứ hay làm hỏng một đơn hàng thay thế.
Dấu hiệu màn cũ hỏng và linh kiện phải thay
Trước khi đặt bộ màn mới, nên xác định hỏng nằm ở đâu. Nhiều trường hợp cụm màn còn tốt và lỗi thực ra nằm ở cáp hoặc ở mạch đèn nền, thay cả cụm là tốn thừa. Bảng dưới xếp theo dấu hiệu quan sát được ở hiện trường.
| Dấu hiệu quan sát được | Việc cần kiểm | Linh kiện nhiều khả năng phải thay |
|---|---|---|
| Màn tối đen nhưng máy vẫn chạy, quạt và đèn báo vẫn hoạt động | Chiếu đèn pin xiên vào mặt màn; nếu thấy mờ mờ nội dung thì tấm nền còn hiển thị | Mạch đèn nền hoặc cụm đèn nền; nếu không thấy gì thì thay cả bộ màn hình |
| Màn sáng đều nhưng có sọc dọc hoặc sọc ngang cố định | Rút và cắm lại cáp tín hiệu, đổi sang cáp khác nếu có sẵn | Cáp LVDS trước, nếu không hết thì thay cả bộ màn hình |
| Hình nhấp nháy hoặc mất hình khi rung, khi mở cửa tủ | Kiểm chốt khoá đầu nối, kiểm đường đi cáp có bị kéo căng hay cọ vào cạnh kim loại | Cáp tín hiệu và bộ phận cố định cáp |
| Màn mờ dần theo năm, phải chỉnh sáng hết mức mới đọc được | Đối chiếu số giờ chạy với tuổi thọ đèn nền 50.000 giờ | Thay cả bộ màn hình; đèn nền LED suy giảm là hao mòn tự nhiên |
| Cảm ứng lệch điểm, chạm một chỗ nhảy sang chỗ khác | Chạy lại phần hiệu chỉnh cảm ứng; kiểm bộ điều khiển cảm ứng và cáp USB | Bộ điều khiển cảm ứng; nếu lớp cảm ứng đã rách hoặc bong thì thay cả bộ |
| Một vùng trên màn không nhận chạm, phần còn lại vẫn tốt | Quan sát bề mặt xem có vết xước sâu, vết nứt hay bong lớp phủ | Thay cả bộ màn hình, vì lớp cảm ứng gắn liền với cụm |
| Màn ố vàng hoặc có vệt loang ở mép | Kiểm độ ẩm và nhiệt độ tại vị trí lắp trong một ca làm việc | Thay bộ màn hình và xử lý luôn nguyên nhân môi trường, nếu không sẽ hỏng lại |
Kinh nghiệm chung: hai dòng đầu bảng chiếm phần lớn số ca báo hỏng, và cả hai đều kiểm được trong vài phút bằng một chiếc đèn pin và một sợi cáp dự phòng. Chỉ nên đặt bộ màn mới sau khi đã loại trừ xong cáp và mạch đèn nền.
Đo lỗ bắt vít và kiểm đường tín hiệu trước khi đặt hàng
Bộ màn hình công nghiệp không phải màn hình rời có vỏ, mà là cụm lắp vào một khung có sẵn. Vì vậy phần khó của một đơn hàng thay thế nằm ở kích thước cơ khí chứ không ở thông số hiển thị.
Bốn số đo cần lấy trước khi tháo màn cũ. Một, khoảng cách giữa các lỗ bắt vít trên khung, đo theo cả hai phương và ghi rõ đo từ tâm lỗ. Hai, kích thước vùng hiển thị và kích thước lỗ khoét trên mặt tủ; lỗ khoét nhỏ hơn vùng hiển thị mới sẽ che mất một phần hình. Ba, chiều dày còn trống phía sau mặt tủ, vì cụm màn cộng mạch đèn nền cộng đầu cáp chiếm một khoảng nhất định. Bốn, kiểu đầu nối và số kênh của cáp tín hiệu.
Việc nên làm trước khi tháo: chụp ảnh mặt sau cụm màn cũ kèm nhãn mã hàng, chụp cả cách đi cáp và vị trí các chốt khoá. Nhãn ở mặt sau thường là nguồn thông tin duy nhất còn lại về tấm nền cũ, và nhiều máy đã qua vài đời sửa chữa nên không còn khớp với hồ sơ ban đầu.
Về đường tín hiệu, LVDS là đường nội bộ nối từ bo mạch tới tấm nền, không phải cổng hình cắm ngoài. Khi thay màn phải kiểm bo mạch đang dùng có ngõ LVDS đúng số kênh và đúng kiểu đầu nối hay không. Mã này dùng LVDS một kênh, phù hợp với độ phân giải XGA; nếu hệ thống cũ chạy tấm nền hai kênh thì phải xét lại phương án. Trường hợp muốn nâng lên tấm nền rộng độ phân giải cao hơn, cách tính nằm ở bài bộ màn hình LVDS 15,6 inch IDK-1115WP-50HDA1E.
Phần cảm ứng cần chốt sớm vì gắn liền với cụm. Cảm ứng điện trở 5 dây nhận chạm theo lực ấn, nên dùng được với găng vải, găng cao su hoặc đầu bút nhựa, và đó là lý do nó vẫn phổ biến ở xưởng cơ khí và kho lạnh. Cảm ứng điện dung nhận theo điện dung của ngón tay, cho cảm giác vuốt mượt hơn và bề mặt dễ lau hơn, nhưng muốn dùng với găng thì bộ điều khiển phải có chế độ dành cho găng và phải thử với đúng loại găng đang dùng. Cách chọn lớp cảm ứng ở nhóm màn độ sáng cao được bàn kỹ trong bài IDK-2115R-K2XGB2 và cảm ứng điện trở 5 dây, còn phần phân biệt các công nghệ cảm ứng nằm ở bài các công nghệ cảm ứng trên màn hình công nghiệp Advantech.
So sánh với các bộ màn hình cùng nhóm
Bảng dưới đối chiếu bốn bộ màn hình đang có bài trên site, xét theo tình huống thay thế. Ô nào hãng không công bố đủ cho mọi mã thì ghi theo tài liệu hãng.
| Model | Kích thước và độ phân giải | Độ sáng | Hợp với tình huống nào |
|---|---|---|---|
| IDK-1115P-50XGA1E | 15 inch, 1024 x 768 chuẩn XGA | 500 cd/m2 | Thay đúng cỡ cho cụm màn 15 inch XGA đang chạy, giữ nguyên khung và phần mềm hiện có |
| IDK-1112P-50XGA1 | 12,1 inch, 1024 x 768 chuẩn XGA | Theo tài liệu hãng | Cùng độ phân giải nhưng khung nhỏ hơn, dùng khi mặt tủ không đủ chỗ cho tấm 15 inch |
| IDK-2115N-K2XGB2 | 15 inch, độ phân giải XGA | 1.200 cd/m2 | Vị trí có ánh sáng mạnh chiếu thẳng vào mặt màn, nơi mức 500 cd/m2 không đủ đọc |
| IDK-1115WP-45FHA1 | 15,6 inch màn rộng, độ phân giải Full HD | Theo tài liệu hãng | Khi thay màn kèm nâng cấp phần mềm, chấp nhận đổi tỷ lệ khung hình và sửa lại giao diện |
Nguyên tắc chọn trong tình huống thay thế: giữ nguyên độ phân giải và tỷ lệ khung hình nếu phần mềm điều khiển không sửa được. Giao diện của nhiều hệ thống cũ vẽ cố định theo lưới 1024 x 768, đổi sang màn rộng sẽ làm các nút lệch vị trí. Chỉ đổi sang tấm 15,6 inch Full HD khi có kế hoạch sửa lại giao diện. Ngược lại, nếu vấn đề thực sự là màn bị loá dưới nắng, thứ cần đổi là độ sáng chứ không phải độ phân giải, và lúc đó bản 1.200 cd/m2 mới giải quyết đúng gốc. Trường hợp mặt tủ chật, bản 12,1 inch giữ nguyên độ phân giải mà giảm khung.
Mua IDK-1115P-50XGA1E ở đâu
Trên site này, nhóm sản phẩm cùng loại nằm trong danh mục màn hình công nghiệp, kèm bài riêng cho từng mã trong dòng IDK. Với đơn hàng thay thế, nên mở song song bài của mã đang dùng và bài của mã định thay để đối chiếu kích thước và loại cảm ứng.
Khi gửi yêu cầu, phần quan trọng nhất là ảnh và số đo, không phải tên model. Nên gửi ảnh mặt sau cụm màn cũ kèm nhãn mã hàng, số đo khoảng cách lỗ bắt vít, kích thước lỗ khoét trên mặt tủ, chiều dày còn trống phía sau, loại cảm ứng đang dùng, kiểu đầu nối tín hiệu và điều kiện ánh sáng tại vị trí lắp. Nếu màn đặt ngoài trời hoặc dưới ánh sáng mạnh, nêu rõ để chọn mức độ sáng phù hợp ngay từ đầu. Muốn đối chiếu rộng hơn trong nhóm thiết bị hiển thị và bảng điều khiển của hãng, xem danh mục Panel PC công nghiệp Advantech trên IPC247.
Trường hợp máy chủ quản cụm màn cũng đã cũ và đang tính thay luôn, có thể chạy công cụ chọn máy theo yêu cầu rồi đối chiếu kết quả với số đo cơ khí đã lấy.
Câu hỏi thường gặp về IDK-1115P-50XGA1E
IDK-1115P-50XGA1E là gì?

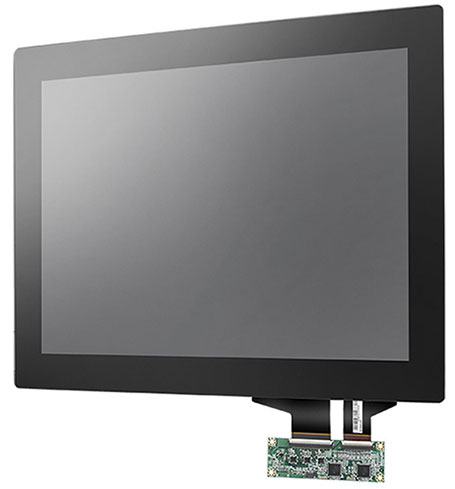

IDK-1115P-50XGA1E là một mã của dòng bộ màn hình công nghiệp Advantech IDK-1115, tấm nền 15 inch độ phân giải 1024 x 768 điểm ảnh chuẩn XGA. Bộ này gồm tấm nền, mạch đèn nền LED và lớp cảm ứng kèm bộ điều khiển nối qua USB, dùng để lắp vào thân máy hoặc mặt tủ có sẵn chứ không phải một màn hình rời có vỏ.
Làm sao biết màn cũ hỏng ở tấm nền hay ở đèn nền?
Cách phân biệt nhanh là chiếu đèn pin xiên vào mặt màn khi máy đang chạy. Nếu vẫn thấy mờ mờ nội dung thì tấm nền còn hiển thị và lỗi nằm ở đèn nền hoặc mạch đèn nền. Nếu không thấy gì, hoặc thấy sọc, vệt và điểm chết cố định, thì hỏng nằm ở tấm nền và phải thay cả cụm.
Trước khi đặt bộ màn hình thay thế cần đo những gì?
Cần đo bốn thứ: khoảng cách giữa các lỗ bắt vít trên khung, kích thước vùng hiển thị và kích thước lỗ khoét trên mặt tủ, chiều dày còn lại phía sau mặt tủ, và loại đầu nối cùng số kênh của cáp tín hiệu. Nên chụp ảnh mặt sau cụm màn cũ kèm nhãn mã hàng trước khi tháo, vì nhiều thông tin chỉ còn trên nhãn đó.
Cảm ứng điện trở 5 dây còn dùng khi đeo găng không?
Có. Cảm ứng điện trở hoạt động theo lực ấn nên nhận được đầu ngón tay đeo găng vải, găng cao su hay đầu bút nhựa. Cảm ứng điện dung nhận theo điện dung của ngón tay, muốn dùng với găng thì bộ điều khiển phải có chế độ dành cho găng và phải thử với đúng loại găng đang dùng ở xưởng.
Giao diện LVDS một kênh có nối thẳng vào máy tính được không?
Không nối thẳng vào cổng hình thông thường của máy tính. LVDS là đường tín hiệu nội bộ, phải qua bo mạch chuyển đổi hoặc qua chính bo mạch máy tính có sẵn ngõ LVDS. Khi thay màn, phải kiểm bo mạch đang dùng có ngõ LVDS đúng số kênh và đúng kiểu đầu nối hay không trước khi đặt hàng.
Nên gửi thông tin gì khi hỏi mua bộ màn hình thay thế?
Nên gửi ảnh mặt sau cụm màn cũ kèm nhãn mã hàng, số đo khoảng cách lỗ bắt vít, kích thước lỗ khoét trên mặt tủ, loại cảm ứng đang dùng, kiểu đầu nối tín hiệu và điều kiện ánh sáng tại vị trí lắp. Nếu màn đặt ngoài trời hoặc dưới ánh sáng mạnh, cần nêu rõ để chọn mức độ sáng phù hợp.
