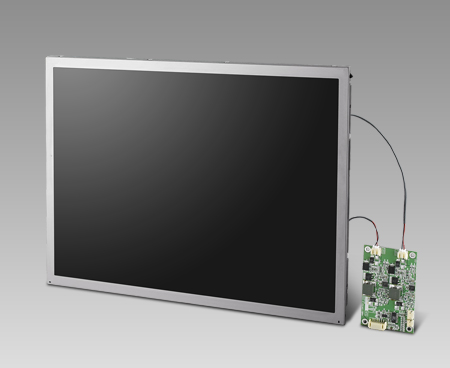

IDK-2115R-K2XGB2 là bộ màn hình công nghiệp 15 inch thuộc dòng IDK-2115 của Advantech, tấm nền XGA 1024 x 768, đèn nền LED cho độ sáng 1.200 cd/m2 và tương phản 2500:1. Điểm phân biệt của mã này là lớp cảm ứng điện trở 5 dây, độ bền 10 triệu lần chạm, thao tác được khi người vận hành đeo găng tay dày. Bài viết trình bày thông số, ý nghĩa thực tế của lớp cảm ứng điện trở ở vị trí ngoài trời, các chỗ lắp phù hợp, so sánh với những mã cùng nhóm và nơi đặt mua.
Mã này thuộc dòng IDK-2000, nhóm bộ màn hình khung hở độ sáng cao. Nguyên tắc ghép một bộ khung hở vào thân máy, gồm đường hình LVDS và đường cảm ứng USB đi riêng, đã nói một lần ở bài về bộ màn hình công nghiệp IDK-1115WP-50HDA1E, phần đó không lặp lại ở đây.
Thông số kỹ thuật IDK-2115R-K2XGB2
Bảng dưới gom các thông số có căn cứ từ tài liệu của mã này. Ô nào chưa xác nhận được thì ghi theo tài liệu hãng.
| Hạng mục | Thông số |
|---|---|
| Kích thước và loại tấm nền | 15 inch, LCD đèn nền LED, tỷ lệ 4:3 |
| Độ phân giải | 1024 x 768 chuẩn XGA |
| Độ sáng | 1.200 cd/m2 tại tấm nền |
| Độ tương phản | 2500:1 |
| Số màu | 262 nghìn ở chế độ 6 bit, 16,2 triệu ở chế độ 8 bit |
| Góc nhìn | 176 độ theo phương ngang, 176 độ theo phương dọc |
| Thời gian đáp ứng | 23 mili giây |
| Giao diện tín hiệu hình | LVDS 1 kênh |
| Cảm ứng | Điện trở 5 dây, bộ điều khiển nối qua cổng USB |
| Độ bền cảm ứng | 10 triệu lần chạm |
| Độ cứng bề mặt | 3H |
| Độ truyền sáng lớp cảm ứng | 80 phần trăm |
| Tuỳ chọn quang học | Xử lý bề mặt chống phản xạ, chỉnh độ sáng bằng biến trở tay, làm mờ tự động theo cảm biến ánh sáng, liên kết quang học |
| Điện áp cấp | 3,3 V cho tấm nền, 12 V (1,05 A) cho bo điều khiển đèn nền |
| Điện năng tiêu thụ | 18,12 W, gồm bo điều khiển đèn nền |
| Nhiệt độ làm việc | Âm 20 đến 70 độ C |
| Tuổi thọ đèn nền | Theo tài liệu hãng |
Ba con số nên đọc cùng nhau. Tương phản 2500:1 là mức cao nhất trong nhóm từ 8,4 đến 17 inch của dòng, hợp với giao diện có nền tối và chữ sáng. Góc nhìn 176 độ hai phương đủ rộng cho việc đặt màn lệch trục nhìn. Còn độ truyền sáng 80 phần trăm là con số phải nhớ khi lập dự toán quang học, vì nó quyết định độ sáng thật tới mắt người nhìn.
Cảm ứng điện trở 5 dây dưới nắng và trong mưa

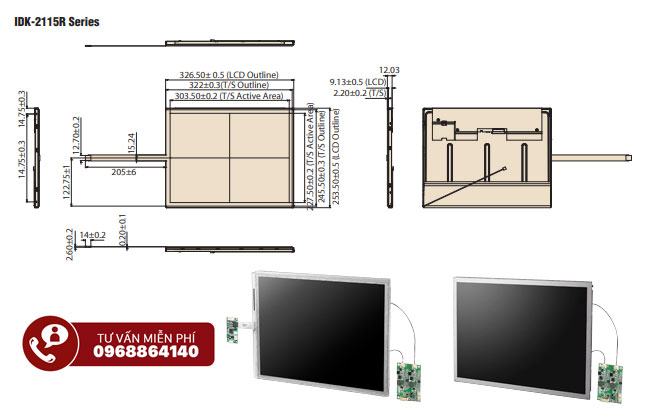

Lớp cảm ứng của mã này không phải bản nâng cấp của lớp điện dung, mà là một lựa chọn khác cho một kiểu vận hành khác. Bốn đặc điểm dưới đây quyết định mã này hợp hay không hợp với thiết bị đang thiết kế.
- Nhận theo lực bấm, không theo điện dung của ngón tay. Nghĩa là thao tác được bằng găng da, găng vải dày, đầu bút nhựa hoặc đầu que gỗ. Đây là lý do chính khiến lớp điện trở vẫn được chọn cho thiết bị ngoài trời và cho khu vực bắt buộc mang bảo hộ.
- Nước không gây chạm ảo. Mặt màn đọng nước mưa hoặc bị xịt rửa vẫn không sinh ra thao tác giả, vì lớp điện trở chỉ ghi nhận khi có lực ép. Với thiết bị đặt nơi mưa tạt, đây là khác biệt đáng kể so với lớp điện dung.
- Loại 5 dây bền hơn loại 4 dây một bậc. Phần đo toạ độ nằm trên lớp kính nền chứ không nằm trên lớp màng phía trên, nên toạ độ ít trôi khi lớp màng bị mài mòn. Con số công bố của mã này là 10 triệu lần chạm, trong khi nhiều mã 4 dây dừng ở khoảng 1 triệu.
- Đổi lại là quang học và thao tác. Độ cứng bề mặt 3H thấp hơn mức 7H của lớp điện dung, nên bề mặt dễ xước hơn khi lau bằng khăn có hạt bụi cứng. Lớp điện trở cũng chỉ nhận một điểm chạm, không có thao tác vuốt hai ngón.
Con số cần tính vào bản thiết kế là độ truyền sáng 80 phần trăm. Tấm nền phát 1.200 cd/m2, nhưng sau lớp cảm ứng chỉ còn khoảng 960 cd/m2 tới mắt người nhìn. Mức đó vẫn thừa cho vị trí có nắng chiếu, và vẫn cao gấp đôi các mã dòng IDK-1000. Điều quan trọng là khi so sánh mã này với bản không cảm ứng cùng tấm nền thì phải lấy 960 chứ không lấy 1.200, nếu không sẽ đánh giá sai chênh lệch giữa hai phương án.
Một chi tiết cơ khí đi kèm: lớp cảm ứng làm cụm màn dày hơn bản không cảm ứng, và cần thêm một cổng USB rảnh trên máy tính phía sau cho bộ điều khiển. Cả hai điều này phải chốt trước khi vẽ mặt máy, không phải sau khi đã gia công xong khuôn vỏ.
IDK-2115R-K2XGB2 dùng cho việc gì
Mã này hợp với thiết bị đặt nơi có nắng, người vận hành mang bảo hộ và thao tác trực tiếp trên màn. Bốn tình huống dưới đây gặp nhiều trong thực tế.
- Trạm cân xe và trạm kiểm soát tải trọng. Nhân viên trực làm việc ngoài trời, tay thường bẩn hoặc mang găng. Màn 15 inch đủ rộng để hiện phiếu cân và danh sách xe, còn thao tác xác nhận thực hiện ngay trên màn.
- Bảng điều khiển máy công trình và máy nông nghiệp. Cabin có kính nhiều phía, người lái luôn đeo găng. Dải nhiệt âm 20 đến 70 độ C bao được điều kiện xe đỗ ngoài nắng cả buổi trưa.
- Thiết bị tại kho lạnh và khu vực rửa thiết bị. Người vận hành đeo găng dày chống lạnh hoặc găng cao su, còn mặt màn bị xịt nước khi vệ sinh. Đây là hai điều kiện mà lớp điện dung xử lý kém.
- Trạm thao tác tại chuyền có yêu cầu bảo hộ. Xưởng cơ khí, xưởng đúc và khu vực hoá chất bắt buộc mang găng suốt ca. Độ bền 10 triệu lần chạm đủ cho nhiều năm thao tác liên tục theo ca.
Nếu không ai chạm vào mặt màn, IDK-2115N-K2XGB2 cùng tấm nền là phương án gọn hơn và giữ đủ 1.200 cd/m2. Nếu người dùng là khách vãng lai thao tác bằng tay trần và cần vuốt cuộn, lớp điện dung của IDK-2112P-K2XGA1 phù hợp hơn.
So sánh cách chọn lớp cảm ứng ở nhóm độ sáng cao
Bảng dưới đặt bốn mã cạnh nhau theo trục lớp cảm ứng, gồm ba mã của nhóm độ sáng cao và một mã điện trở của nhóm độ sáng thường để thấy chênh lệch.
| Mã | Kích thước và độ phân giải | Lớp cảm ứng | Độ bền và độ cứng | Độ sáng tới mắt người nhìn | Tiêu thụ |
|---|---|---|---|---|---|
| IDK-2115R-K2XGB2 | 15 inch, 1024 x 768 | Điện trở 5 dây, một điểm chạm | 10 triệu lần chạm, 3H | Khoảng 960 cd/m2 sau lớp cảm ứng | 18,12 W |
| IDK-2112P-K2XGA1 | 12,1 inch, 1024 x 768 | Điện dung chiếu, chạm nhiều điểm | Theo tài liệu hãng, 7H | Khoảng 1.056 cd/m2 sau lớp cảm ứng | 18 W |
| IDK-2108N-K2SVA2E | 8,4 inch, 800 x 600 | Không kèm ở cấu hình cơ bản | Không áp dụng | Đủ 1.200 cd/m2 của tấm nền | 5,85 W |
| IDK-1110R-23SVA1E | 10,4 inch, 800 x 600 | Điện trở 4 dây, một điểm chạm | 1 triệu lần chạm, 3H | Theo tài liệu hãng, tấm nền 230 cd/m2 | Theo tài liệu hãng |
Bảng cho thấy ba việc. Thứ nhất, lớp cảm ứng luôn lấy đi một phần ánh sáng, và phần bị lấy đi ở lớp điện trở nhiều hơn ở lớp điện dung. Thứ hai, độ bền chênh nhau một bậc giữa loại 5 dây và loại 4 dây, nên với thiết bị thao tác liên tục thì IDK-1110R-23SVA1E chỉ hợp với tần suất thấp. Thứ ba, khi không cần chạm thì bỏ hẳn lớp cảm ứng là lựa chọn tốt nhất về quang học, như ở IDK-2108N-K2SVA2E. Nói cách khác, lớp cảm ứng nên được chọn theo cách người vận hành làm việc, không theo cảm giác rằng có cảm ứng thì tiện hơn.
Mua IDK-2115R-K2XGB2 ở đâu
Các bộ màn hình khung hở và màn hình cảm ứng của hãng được xếp trong chuyên mục màn hình công nghiệp trên site này, kèm mô tả kỹ thuật từng mã. Hệ IDK là hàng đặt theo dự án, không có giá niêm yết sẵn, cấu hình và thời gian giao chốt theo từng đơn.
Khi gửi yêu cầu báo giá, bốn thông tin nên nêu trước: người vận hành đeo găng loại nào và có dùng bút bấm hay không, số lần thao tác ước tính trong một ca, bo mạch nào xuất tín hiệu LVDS và còn cổng USB trống cho bộ điều khiển cảm ứng hay không, và mặt màn có bị mưa tạt hoặc bị xịt rửa hay không. Với thiết bị đặt ngoài trời chạy cả ngày lẫn đêm, nên nêu thêm nhu cầu về tuỳ chọn làm mờ tự động theo cảm biến ánh sáng.
Để đối chiếu với máy tính công nghiệp chạy phía sau tấm nền này, xem danh mục máy tính công nghiệp Advantech trên IPC247. Khi phần máy tính đi kèm chưa chốt, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về IDK-2115R-K2XGB2
IDK-2115R-K2XGB2 là thiết bị gì?
Đây là bộ màn hình công nghiệp dạng khung hở thuộc dòng IDK-2115 của Advantech. Tấm nền 15 inch tỷ lệ 4:3, độ phân giải 1024 x 768, độ sáng 1.200 cd/m2, tương phản 2500:1, kèm lớp cảm ứng điện trở 5 dây. Tín hiệu hình vào theo LVDS 1 kênh, tín hiệu cảm ứng ra theo cổng USB. Bộ không có vỏ, dành cho đơn vị tự thiết kế thân máy.
Cảm ứng điện trở 5 dây khác loại 4 dây ở đâu?
Loại 5 dây đặt phần đo toạ độ trên lớp kính nền thay vì trên lớp màng phía trên, nên toạ độ ít trôi khi lớp màng bị mài mòn. Độ bền công bố của mã này là 10 triệu lần chạm, cao hơn một bậc so với mức khoảng 1 triệu lần của nhiều mã 4 dây. Với thiết bị thao tác liên tục theo ca, chênh lệch đó quyết định tuổi thọ.
Vì sao độ truyền sáng 80 phần trăm lại quan trọng?
Vì lớp cảm ứng nằm trước tấm nền và giữ lại một phần ánh sáng. Với mức 80 phần trăm, độ sáng 1.200 cd/m2 của tấm nền còn khoảng 960 cd/m2 khi tới mắt người nhìn. Con số này vẫn đủ cho vị trí có nắng, nhưng khi so với mã không cảm ứng cùng dòng thì phải lấy 960 chứ không lấy 1.200.
IDK-2115R và IDK-2115N khác nhau thế nào?
Hai mã dùng chung tấm nền 15 inch, chung độ phân giải 1024 x 768, chung độ sáng 1.200 cd/m2, chung tương phản 2500:1 và chung dải nhiệt âm 20 đến 70 độ C. Bản R có thêm lớp cảm ứng điện trở 5 dây cùng bộ điều khiển nối qua cổng USB, bản N chỉ có tấm nền trần. Khác biệt nằm ở cách vận hành, không ở phần hiển thị.
Cần nêu thông tin gì khi hỏi mua IDK-2115R-K2XGB2?
Nên nêu bốn nội dung: người vận hành đeo găng loại nào và có dùng bút bấm hay không, số lần thao tác ước tính trong một ca, bo mạch nào xuất tín hiệu LVDS và còn cổng USB trống hay không, và mặt màn có bị mưa tạt hoặc bị xịt rửa hay không. Bốn thông tin này quyết định kiểu cảm ứng, phương án bảo vệ bề mặt và bộ cáp đi kèm.
