IDK-2112P-K2XGA1 là bộ màn hình công nghiệp 12,1 inch thuộc dòng IDK-2112 của Advantech, tấm nền XGA 1024 x 768, đèn nền LED cho độ sáng 1.200 cd/m2 và tương phản 1000:1. Điểm phân biệt của mã này là lớp cảm ứng điện dung chiếu với độ cứng bề mặt 7H và độ truyền sáng 88 phần trăm, thứ mà mã IDK-2112N cùng tấm nền không có. Bài viết trình bày thông số, khác biệt giữa hai biến thể N và P, các vị trí lắp thực tế, so sánh lớp cảm ứng trong hệ IDK và nơi đặt mua.
Mã này nằm trong dòng IDK-2000, nhóm bộ màn hình khung hở độ sáng cao. Cách bộ khung hở nhận hình qua LVDS và tách riêng đường cảm ứng USB đã trình bày một lần ở bài về bộ màn hình công nghiệp IDK-1115WP-50HDA1E, phần đó không lặp lại ở đây.
Thông số kỹ thuật IDK-2112P-K2XGA1
Bảng dưới gom các thông số có căn cứ từ tài liệu của mã này. Ô nào chưa xác nhận được thì ghi theo tài liệu hãng.
| Hạng mục | Thông số |
|---|---|
| Kích thước và loại tấm nền | 12,1 inch, LCD đèn nền LED, tỷ lệ 4:3 |
| Độ phân giải | 1024 x 768 chuẩn XGA |
| Độ sáng | 1.200 cd/m2 |
| Độ tương phản | 1000:1 |
| Số màu | 262 nghìn ở chế độ 6 bit, 16,2 triệu ở chế độ 8 bit |
| Góc nhìn | 178 độ theo phương ngang, 178 độ theo phương dọc |
| Thời gian đáp ứng | 25 mili giây |
| Giao diện tín hiệu hình | LVDS 1 kênh |
| Cảm ứng | Điện dung chiếu, bộ điều khiển nối qua cổng USB |
| Độ cứng bề mặt | 7H |
| Độ truyền sáng lớp cảm ứng | 88 phần trăm |
| Tuỳ chọn quang học | Xử lý bề mặt chống phản xạ, chỉnh độ sáng bằng biến trở tay, làm mờ tự động theo cảm biến ánh sáng, liên kết quang học |
| Điện áp cấp | 3,3 V một chiều |
| Điện năng tiêu thụ | 18 W |
| Nhiệt độ làm việc | Âm 20 đến 70 độ C |

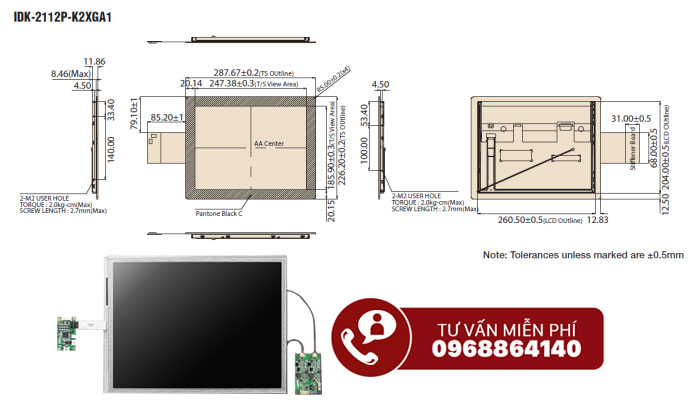

| Kích thước ngoài | Theo tài liệu hãng, dày hơn bản không cảm ứng do có thêm lớp cảm ứng |
Hai dòng cuối bảng đáng đọc cùng nhau. Độ truyền sáng 88 phần trăm nghĩa là lớp cảm ứng giữ lại khoảng 12 phần trăm ánh sáng, mức 1.200 cd/m2 của tấm nền còn khoảng hơn 1.000 cd/m2 khi tới mắt người nhìn. Con số đó vẫn thừa cho vị trí có nắng, nhưng nên tính vào khi so với mã không cảm ứng. Độ cứng 7H là mức chịu xước tốt, phù hợp với bề mặt bị lau chùi nhiều lần trong ngày.

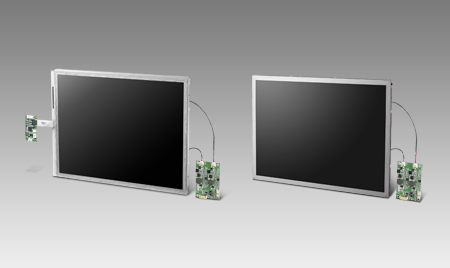

IDK-2112P khác IDK-2112N ở đâu
Hai mã này hay bị đặt nhầm cho nhau vì tên chỉ khác một chữ cái. Bảng dưới đặt cạnh nhau đúng những hạng mục thực sự khác, phần còn lại giống hệt.
| Hạng mục | IDK-2112N-K2XGA1 | IDK-2112P-K2XGA1 |
|---|---|---|
| Tấm nền, độ phân giải, độ sáng, tương phản | Giống nhau: 12,1 inch, 1024 x 768, 1.200 cd/m2, 1000:1 | Giống nhau |
| Lớp cảm ứng | Không có, tấm nền để trần | Điện dung chiếu, thao tác vuốt và chạm nhiều điểm |
| Bề mặt trước | Do đơn vị tích hợp tự chọn kính hoặc tấm bảo vệ | Sẵn bề mặt độ cứng 7H |
| Ánh sáng tới mắt người nhìn | Đủ 1.200 cd/m2 của tấm nền | Còn khoảng 88 phần trăm sau lớp cảm ứng |
| Cổng cần có ở máy tính | Một cổng LVDS | Một cổng LVDS và một cổng USB cho bộ điều khiển cảm ứng |
| Phần mềm | Không cần trình điều khiển cảm ứng | Cần trình điều khiển và một lần hiệu chỉnh sau khi lắp |
| Dải nhiệt và tiêu thụ | Âm 20 đến 70 độ C, 18 W | Âm 20 đến 70 độ C, 18 W |
Cách quyết định gọn trong ba câu hỏi. Người vận hành có chạm vào mặt màn hay không: nếu thiết bị điều khiển bằng nút cơ hoặc bàn phím công nghiệp thì bản N đủ, và bề mặt trước do đơn vị tích hợp tự làm. Người vận hành có đeo găng dày hay không: nếu có, cảm ứng điện dung của bản P không nhận thao tác chắc chắn, khi ấy phải tìm biến thể điện trở. Máy tính phía sau còn cổng USB trống hay không: bộ điều khiển cảm ứng chiếm một cổng, và đường USB đó phải đi cùng đường cáp LVDS tới sát màn.
Một điểm nữa hay bị bỏ qua là nước. Lớp điện dung có thể ghi nhận chạm ảo khi mặt màn đọng nước mưa hoặc bị xịt rửa, còn lớp điện trở nhận theo lực bấm nên không gặp hiện tượng này. Với thiết bị đặt nơi có mưa tạt, nên tính trước cách che chắn hoặc chuyển sang biến thể điện trở.
IDK-2112P-K2XGA1 dùng cho việc gì
Mã này hợp với thiết bị đặt nơi có ánh sáng mạnh mà người dùng vẫn thao tác trực tiếp trên màn. Bốn tình huống dưới đây gặp nhiều trong thực tế.
- Cột tự phục vụ ngoài trời có mái che. Cột lấy số, cột phát vé gửi xe và cột tra cứu ở sân bãi. Người dùng là khách vãng lai nên thao tác vuốt và chạm nhiều điểm giúp giao diện quen thuộc, không cần hướng dẫn.
- Bảng điều khiển trên máy đặt gần cửa xưởng. Đây là vùng chênh sáng lớn. Mức 1.200 cd/m2 giữ cho giao diện đọc được, còn bề mặt 7H chịu được việc lau chùi nhiều lần mỗi ca.
- Thiết bị đầu cuối trên xe và trên tàu. Buồng lái có kính nhiều phía, và người dùng thao tác bằng tay trần. Góc nhìn 178 độ hai phương cho phép đặt màn lệch trục nhìn mà vẫn giữ màu.
- Trạm kiểm tra và trạm nghiệm thu ngoài hiện trường. Kỹ thuật viên nhập kết quả ngay tại chỗ. Cảm ứng nhiều điểm cho phép phóng to bản vẽ hoặc ảnh chụp, thao tác mà bàn phím rời không thay thế được.
Nếu không ai chạm vào mặt màn, IDK-2112N-K2XGA1 cùng tấm nền là phương án gọn hơn. Nếu thiết bị nằm hoàn toàn trong nhà, IDK-1112P-50XGA1 giữ nguyên kiểu cảm ứng nhưng hạ độ sáng xuống 500 cd/m2 và tiết kiệm điện hơn nhiều.
So sánh lớp cảm ứng trong hệ IDK
Khi tấm nền đã chọn xong, phần còn lại của quyết định nằm ở lớp cảm ứng. Bảng dưới đặt bốn mã cạnh nhau theo trục này, gồm hai mã điện dung và một mã điện trở của nhóm độ sáng cao.
| Mã | Kích thước và độ phân giải | Độ sáng | Kiểu cảm ứng | Bề mặt và truyền sáng | Tiêu thụ |
|---|---|---|---|---|---|
| IDK-2112P-K2XGA1 | 12,1 inch, 1024 x 768 | 1.200 cd/m2 | Điện dung chiếu, chạm nhiều điểm | 7H, truyền sáng 88 phần trăm | 18 W |
| IDK-1112P-50XGA1 | 12,1 inch, 1024 x 768 | 500 cd/m2 | Điện dung chiếu, chạm nhiều điểm | 7H, truyền sáng 88 phần trăm | Theo tài liệu hãng |
| IDK-2115R-K2XGB2 | 15 inch, 1024 x 768 | 1.200 cd/m2 | Điện trở 5 dây, bấm qua găng tay | 3H, truyền sáng 80 phần trăm | 18,12 W |
| IDK-1115WP-50HDA1E | 15,6 inch, 1366 x 768 | Trên 500 cd/m2 | Điện dung chiếu, chạm nhiều điểm | Theo tài liệu hãng | 12,1 W |
Bảng cho thấy hai quy luật. Thứ nhất, lớp điện dung giữ được nhiều ánh sáng hơn lớp điện trở, 88 phần trăm so với 80 phần trăm, và bề mặt cứng hơn, 7H so với 3H. Thứ hai, đổi lại lớp điện trở nhận được thao tác qua găng tay dày và không bị nước gây chạm ảo. Vì vậy nếu người vận hành luôn đeo bảo hộ thì IDK-2115R-K2XGB2 phù hợp hơn dù thông số quang học kém hơn. Còn nếu thiết bị cần màn rộng theo tỷ lệ 16:9 cho giao diện dạng danh sách, nhóm máy tính màn hình cảm ứng có các phương án hoàn chỉnh hơn là tự ghép bộ khung hở.
Mua IDK-2112P-K2XGA1 ở đâu
Các bộ màn hình khung hở và màn hình cảm ứng của hãng được xếp trong chuyên mục màn hình công nghiệp trên site này, kèm mô tả kỹ thuật từng mã. Toàn bộ dòng IDK là hàng đặt theo dự án, cấu hình và thời gian giao xác nhận theo từng đơn, không có giá niêm yết sẵn.
Khi gửi yêu cầu báo giá, bốn thông tin nên nêu trước: người vận hành thao tác bằng tay trần hay đeo găng, bo mạch nào xuất tín hiệu LVDS và còn cổng USB trống cho bộ điều khiển cảm ứng hay không, kích thước khoét mặt cùng độ dày tấm mặt của thân máy, và vị trí lắp có nắng chiếu thẳng hay không. Với thiết bị đặt ngoài trời, nên nêu thêm nhu cầu về tuỳ chọn liên kết quang học, vì lớp keo quang học giảm phản xạ giữa các lớp và làm giao diện dễ đọc hơn dưới nắng.
Để đối chiếu với máy tính bảng điều khiển hoàn chỉnh có vỏ và có cảm ứng sẵn, xem danh mục panel PC công nghiệp Advantech trên IPC247. Nếu máy tính chạy phía sau chưa chốt, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về IDK-2112P-K2XGA1
IDK-2112P-K2XGA1 là thiết bị gì?
Đây là bộ màn hình công nghiệp dạng khung hở thuộc dòng IDK-2112 của Advantech. Tấm nền 12,1 inch tỷ lệ 4:3, độ phân giải 1024 x 768, độ sáng 1.200 cd/m2, tương phản 1000:1, kèm lớp cảm ứng điện dung chiếu có độ cứng bề mặt 7H. Tín hiệu hình vào theo LVDS 1 kênh, tín hiệu cảm ứng ra theo cổng USB.
IDK-2112P và IDK-2112N khác nhau ở đâu?
Hai mã dùng chung tấm nền 12,1 inch, chung độ sáng 1.200 cd/m2, chung tương phản 1000:1, chung dải nhiệt âm 20 đến 70 độ C và chung mức tiêu thụ 18 W. Khác biệt nằm ở lớp cảm ứng: bản P có lớp điện dung chiếu bề mặt 7H và bộ điều khiển nối qua cổng USB, bản N chỉ có tấm nền trần. Chọn bản nào là quyết định về cách vận hành, không phải về chất lượng hiển thị.
Cảm ứng điện dung có thao tác được khi đeo găng tay không?
Găng tay mỏng loại dẫn được điện thì có, găng da hoặc găng vải dày thì thường không. Cảm ứng điện dung hoạt động dựa trên điện dung của ngón tay chứ không dựa trên lực bấm. Với vị trí mà người vận hành luôn đeo găng dày, biến thể cảm ứng điện trở của dòng IDK-2000 phù hợp hơn.
Bề mặt 7H và độ truyền sáng 88 phần trăm nghĩa là gì?
7H là độ cứng bề mặt đo theo phép thử bút chì, mức chịu được xước do lau chùi và do vật cứng quẹt qua. 88 phần trăm là tỷ lệ ánh sáng của tấm nền đi qua được lớp cảm ứng. Nghĩa là mức 1.200 cd/m2 của tấm nền còn khoảng hơn 1.000 cd/m2 khi tới mắt người nhìn, vẫn đủ cho vị trí có nắng.
Cần nêu thông tin gì khi hỏi mua IDK-2112P-K2XGA1?
Nên nêu bốn nội dung: người vận hành thao tác bằng tay trần hay đeo găng, bo mạch nào xuất tín hiệu LVDS và còn cổng USB trống cho bộ điều khiển cảm ứng hay không, kích thước khoét mặt cùng độ dày tấm mặt, và vị trí lắp có nắng chiếu thẳng hay không. Nếu thiết bị đặt ngoài trời thì nêu thêm nhu cầu về tuỳ chọn liên kết quang học.
