PPC-3211SW-MART: panel PC 21,5 inch của Advantech

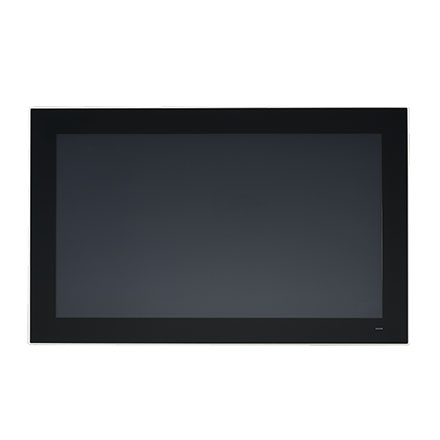

PPC-3211SW-MART là một mã đặt hàng của panel PC Advantech PPC-3211SW, dạng máy tính và màn hình chung một thân. Máy có màn 21,5 inch Full HD cảm ứng điện dung 10 điểm, chạy Intel Core i5-6300U, nhận nguồn một chiều 12 đến 24 V và có mặt trước đạt IP65. Bài viết trình bày thông số, ý nghĩa của chứng nhận tương thích điện từ EN 60601-1-2, các vị trí lắp, đối chiếu với những mã cùng nhóm và nơi đặt mua.

Thông số kỹ thuật PPC-3211SW-MART

Bảng dưới gom thông số hãng công bố cho mã này. Ô nào thay đổi theo cấu hình đặt hàng thì ghi rõ là tuỳ chọn.

Khối lượng 6,8 kg và độ dày 62,2 mm là hai con số cần cầm theo khi khảo sát. Một cánh tủ mỏng hoặc một tay đỡ tải nhẹ không giữ nổi khối này khi có rung, và phần thân sau dày hơn 6 cm nên khoang phía sau mặt tủ phải còn đủ chỗ cho dây cắm.

Chuẩn tương thích điện từ EN 60601-1-2 nói lên điều gì

Trong danh sách chứng nhận của mã này có một mục không thấy ở phần lớn panel PC công nghiệp: EN 60601-1-2. Đây là chuẩn về tương thích điện từ dành cho thiết bị điện dùng trong y tế, và nó đáng được hiểu đúng phạm vi.

Chuẩn này nói gì. Nó đặt hai nhóm yêu cầu. Nhóm thứ nhất là mức nhiễu mà thiết bị được phép phát ra, dẫn qua dây nguồn hoặc bức xạ ra không gian. Nhóm thứ hai là mức nhiễu mà thiết bị phải chịu được: phóng tĩnh điện khi người chạm vào, trường điện từ tần số vô tuyến, xung nhanh trên đường nguồn, sụt áp ngắn. Ngưỡng của nhóm thứ hai đặt cao hơn mặt bằng thiết bị văn phòng, vì môi trường y tế có nhiều nguồn phát cùng lúc.

Chuẩn này không nói gì. Nó không phải giấy chứng nhận thiết bị y tế, không nói máy được dùng để chẩn đoán hay điều trị, và không thay cho phần an toàn điện áp dụng cho từng loại thiết bị. Một hệ thống có dùng máy đạt chuẩn này vẫn phải được đánh giá theo yêu cầu riêng của cơ quan quản lý khi hệ thống đó là thiết bị y tế.

Chỗ nào hưởng lợi từ mức chịu nhiễu cao. Ba nhóm vị trí đáng chú ý. Thứ nhất là phòng xét nghiệm và khu cận lâm sàng, nơi máy đứng cạnh thiết bị đo nhạy. Thứ hai là xe đẩy thiết bị và trạm nhập liệu di động, nơi phóng tĩnh điện xảy ra thường xuyên vì người liên tục chạm vào màn. Thứ ba là xưởng sản xuất dụng cụ y tế và phòng sạch, nơi quy trình nội bộ đã lấy chuẩn y tế làm mốc.

Ngoài môi trường y tế, mức chịu nhiễu cao vẫn có giá trị ở những chỗ nhiễu nặng: cạnh máy hàn, cạnh biến tần công suất lớn, cạnh tủ đóng cắt. Ở các vị trí này, cách làm đúng vẫn là cấp nguồn riêng, nối đất đúng và đi dây tín hiệu tách khỏi dây động lực; chứng nhận chỉ là lớp bảo đảm thêm, không thay được phần thi công.

PPC-3211SW-MART dùng cho việc gì

Bốn tình huống dưới đây phản ánh cách máy được lắp trong thực tế.

Trạm nhập liệu và tra cứu tại khu kỹ thuật. Máy gá lên tay đỡ hoặc lên bàn, chạy phần mềm quản lý mẫu, phần mềm kho vật tư hoặc phần mềm ghi nhận công việc. Màn 21,5 inch đủ rộng để bày một biểu mẫu dài mà không phải cuộn nhiều.

Bảng điều khiển gắn trên cánh tủ. Máy khoét vào mặt tủ, mặt trước IP65 chịu được bụi và nước bắn khi lau ca. Hai cổng mạng cho phép tách một đường về mạng điều khiển và một đường về mạng quản lý, không phải đặt thêm bộ chia trong tủ.

Trạm hiển thị sản lượng đầu chuyền. Máy vừa hiển thị số liệu ca vừa nhận thao tác xác nhận của tổ trưởng. Ngõ HDMI nối thêm một màn hình lớn treo cao cho cả tổ cùng nhìn, trong khi màn cảm ứng dành cho thao tác. Bản cùng dòng cỡ nhỏ hơn được mô tả trong bài panel PC PPC-3181SW-MART.

Máy chạy phần mềm giám sát tại phòng điều khiển nhỏ. Cấu hình Core i5 thế hệ thứ sáu kèm 16 GB bộ nhớ đủ cho một trạm vận hành của hệ giám sát quy mô vừa. Bản không đóng gói sẵn của cùng dòng được trình bày trong bài panel PC PPC-3211SW.

Ở cả bốn tình huống, việc phải đo trước là chiều sâu khoang sau mặt lắp. Thân dày 62,2 mm cộng thêm phần dây cắm nhô ra khiến khoảng hở tối thiểu phải tính từ 10 cm trở lên.

So sánh với các mã cùng nhóm

Bảng dưới đối chiếu PPC-3211SW-MART với hai mã đóng gói sẵn khác cùng họ và hai panel PC cỡ nhỏ hơn trong cửa hàng của site. Ô nào hãng không công bố cho mọi mã đặt hàng thì ghi theo tài liệu hãng.

Cách chọn theo bài toán như sau. Nếu chỗ lắp hẹp và thao tác chủ yếu là bấm nút qua găng tay, PPC-3120S đủ dùng và rẻ hơn nhiều. Nếu cần một khe cắm card trong thân máy, PPC-4150W có khe PCI hoặc PCIe. Nếu muốn cùng nền tảng nhưng màn nhỏ hơn cho cánh tủ hẹp, xem PPC-3181SW. Nếu cần màn lớn hơn nữa, tham khảo bài PPC-3241SW-MART. PPC-3211SW-MART giữ vị trí ở giữa: màn Full HD 21,5 inch, cảm ứng 10 điểm và danh sách chứng nhận rộng hơn mặt bằng chung.

Mua PPC-3211SW-MART ở đâu

Trên site này, nhóm máy cùng kiểu nằm trong danh mục máy tính màn hình cảm ứng, kèm trang thông số riêng cho từng mã. Đó là chỗ đối chiếu nhanh giữa các cỡ màn trước khi chốt mã đầy đủ.

Khi gửi yêu cầu báo giá, nên ghi rõ sáu thông tin: mã đầy đủ, nội dung gói giao hàng gồm bộ nhớ, ổ lưu trữ và hệ điều hành, kích thước lỗ khoét hoặc kiểu tay đỡ, điện áp nguồn tại vị trí lắp, số cổng nối tiếp thực dùng và mô-đun mạng không dây cần lắp. Đây là một mã đã ra thị trường nhiều năm, nên hỏi thêm trạng thái cung ứng ngay ở bước báo giá. Muốn đối chiếu rộng hơn trong dải bảng điều khiển của hãng, xem danh mục panel PC công nghiệp Advantech trên IPC247.

Trường hợp chưa rõ nên chọn panel PC nguyên khối hay tách thành màn hình rời cộng một máy tính hộp, có thể chạy công cụ chọn máy theo yêu cầu rồi đối chiếu kết quả với bảng so sánh phía trên.

Câu hỏi thường gặp về PPC-3211SW-MART

PPC-3211SW-MART là máy gì?

Đây là một mã đặt hàng của panel PC Advantech PPC-3211SW, tức máy tính và màn hình nằm chung một thân. Máy có màn 21,5 inch Full HD cảm ứng điện dung 10 điểm, chạy Intel Core i5-6300U, mặt trước đạt cấp bảo vệ IP65. Phần đuôi mã chỉ bản đóng gói sẵn, giao kèm bộ nhớ, ổ lưu trữ và phần mềm theo cấu hình định trước.

Chứng nhận EN 60601-1-2 trên máy này nghĩa là gì?

Đó là chuẩn về tương thích điện từ dành cho thiết bị điện dùng trong y tế. Nó nói rằng máy phát nhiễu trong giới hạn cho phép và chịu được mức nhiễu quy định khi đặt gần thiết bị y tế. Chuẩn này không phải giấy chứng nhận thiết bị y tế và không thay cho các yêu cầu an toàn riêng của loại thiết bị đó.

Máy chịu được nhiệt độ nào?

Theo tài liệu hãng, máy làm việc trong dải 0 đến 50 độ C khi dùng ổ thể rắn và 0 đến 45 độ C khi dùng ổ cơ, nhiệt độ bảo quản -20 đến 60 độ C. Độ ẩm cho phép từ 10 đến 95 phần trăm ở 40 độ C. Dải này hợp với khu vực trong nhà, không hợp với vị trí phơi nắng trực tiếp.

Mặt trước IP65 có rửa nước được không?

Cấp IP65 áp cho phần mặt trước lộ ra ngoài cánh tủ, nghĩa là mặt này chắn được bụi và chịu được tia nước áp lực thấp. Phần thân sau và các cổng kết nối không đạt cấp đó, nên nước không được xịt vào phía sau. Khi lau, nên dùng khăn ẩm với dung dịch trung tính thay vì xịt thẳng vào máy.

PPC-3211SW-MART mở rộng được gì?

Máy có một khe mini PCIe khổ đầy đủ, thường dùng cho mô-đun mạng không dây. Về cổng, máy có 2 cổng mạng Gigabit, 2 cổng nối tiếp, 2 cổng USB 3.0, 2 cổng USB 2.0 và 1 ngõ HDMI để nối màn hình thứ hai. Bộ nhớ dùng một khe SO-DIMM DDR4, tối đa 16 GB.

Nên gửi những thông tin nào khi hỏi báo giá?

Nên ghi rõ mã đầy đủ, nội dung gói giao hàng gồm bộ nhớ, ổ lưu trữ và hệ điều hành, kích thước lỗ khoét hoặc kiểu tay đỡ, điện áp nguồn tại vị trí lắp, số cổng nối tiếp thực dùng và mô-đun mạng không dây cần lắp. Với dự án nhiều trạm, nên hỏi thêm trạng thái cung ứng của mã.
