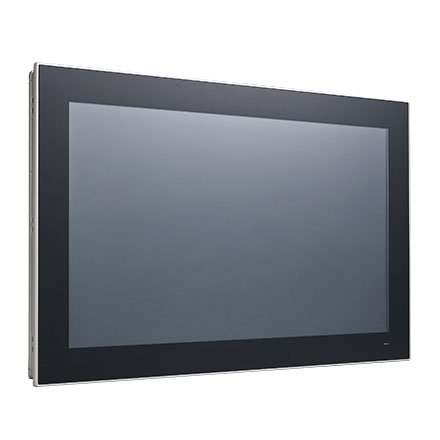

PPC-3211SW là máy tính bảng điều khiển công nghiệp 21,5 inch của Advantech, gộp màn hình cảm ứng Full HD và máy tính vào một khối. Máy chạy Intel Core i5-6300U thế hệ thứ sáu, thiết kế không quạt, mặt trước đạt IP65 và nhận nguồn một chiều 12 đến 24 VDC. Bài viết trình bày bảng thông số đầy đủ, các vị trí lắp thực tế, so sánh với những mã cùng dòng PPC và nơi đặt mua.
Điểm mấu chốt của một panel PC là không có quạt. Toàn bộ nhiệt của vi xử lý thoát qua vỏ, nên máy không hút bụi vào trong và không có chi tiết quay nào phải thay định kỳ ngoài ổ cứng. Đổi lại, nhiệt độ trong tủ phải nằm trong dải cho phép, và mặt cắt tủ phải đủ phẳng để gioăng viền ép kín. Hai điều kiện này quyết định máy chạy được bao lâu, nhiều hơn cả cấu hình vi xử lý.
Thông số kỹ thuật PPC-3211SW
Bảng dưới tổng hợp theo thông số công bố của máy. Mã đặt hàng cụ thể có thể khác ở vi xử lý và ở tuỳ chọn mô-đun bảo mật.
| Hạng mục | Thông số |
|---|---|
| Vi xử lý | Intel Core i5-6300U hai nhân thế hệ thứ sáu; tuỳ chọn Core i7-6500U hoặc Core i3-6100U |
| Xung nhịp | 2,4 GHz, đạt 3,0 GHz khi bật chế độ tăng xung |
| Bộ nhớ trong | 1 khe SODIMM DDR4 1866/2133 MHz, tối đa 16 GB, điện áp 1,2 V |
| Lưu trữ | 1 khay SATA 2,5 inch và 1 khe mSATA |

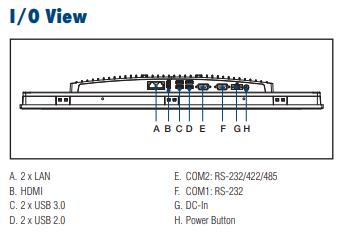

| Mạng | 2 cổng Ethernet 10/100/1000 Mbps, chip Intel I211-AT và Intel I219LM |
| Cổng nối tiếp | 2 cổng: 1 cổng RS-232 và 1 cổng RS-232/422/485 chọn chế độ trong BIOS |
| Cổng khác | 2 cổng USB 3.0, 2 cổng USB 2.0, 1 cổng HDMI; tuỳ chọn 1 mô-đun TPM 2.0 bên trong |
| Khe mở rộng | 1 khe mini PCIe kích thước đầy đủ |
| Bộ đếm giám sát | 255 mức, đặt bằng phần mềm |
| Màn hình | LCD TFT 21,5 inch, đèn nền LED, độ phân giải 1920 x 1080 |
| Độ sáng và tương phản | 300 cd/m², tỷ lệ tương phản 500:1, truyền sáng 90 phần trăm cộng trừ 3 |
| Góc nhìn | 89 độ ở cả bốn hướng |
| Cảm ứng | Điện dung 10 điểm chạm, bộ điều khiển giao tiếp qua USB |
| Cấp bảo vệ mặt trước | IP65 |
| Nguồn cấp | 12 đến 24 VDC, công suất tiêu thụ 75 W |
| Kích thước | 558,4 x 349,8 x 62,2 mm |
| Trọng lượng | 6,8 kg |
| Nhiệt độ làm việc | 0 đến 50 độ C với ổ thể rắn, 0 đến 45 độ C với ổ cứng cơ; lưu kho -20 đến 60 độ C |
| Độ ẩm | 10 đến 95 phần trăm ở 40 độ C, không ngưng tụ |
| Chống sốc và rung | Theo IEC 60068-2-27 và IEC 60068-2-64 |
| Chứng nhận an toàn | CB, CCC, UL |
| Chứng nhận tương thích điện từ | CE, FCC nhóm B, BSMI, EN 60601-1-2 |
| Hệ điều hành | Windows 7 bản 32 và 64 bit, Windows 10 bản 64 bit, WES7P, Windows 10 IoT LTSC, Linux |
Ba chi tiết trong bảng đáng chú ý khi lập cấu hình. Thứ nhất, máy chỉ có một khe bộ nhớ, nên mức 16 GB là trần cứng, không nâng thêm được bằng cách cắm thêm thanh. Thứ hai, có cả khay 2,5 inch và khe mSATA, cho phép tách hệ điều hành khỏi phân vùng dữ liệu ghi liên tục, giảm rủi ro hỏng dữ liệu khi mất điện đột ngột. Thứ ba, máy có chứng nhận EN 60601-1-2, tiêu chuẩn tương thích điện từ dành cho thiết bị y tế, nên dùng được ở phòng thiết bị bệnh viện chứ không chỉ ở xưởng.
PPC-3211SW dùng cho việc gì
Màn 21,5 inch là cỡ lớn trong nhóm panel PC. Cỡ này chỉ hợp lý khi giao diện phải hiển thị nhiều thông tin cùng lúc, hoặc khi người vận hành đứng cách màn hình hơn một mét. Bốn tình huống dưới đây gặp nhiều tại dự án Việt Nam.
- Trạm điều khiển đầu chuyền. Máy khoét lắp trên cánh tủ điều khiển, chạy giao diện giám sát của hệ SCADA. Màn Full HD đủ chỗ cho sơ đồ công nghệ, bảng cảnh báo và biểu đồ theo thời gian mà không phải chuyển trang liên tục.
- Trạm nhập liệu và truy xuất trong kho. Cảm ứng 10 điểm chạm cho phép thao tác bằng cả hai tay, hợp với giao diện có bàn phím ảo. Mặt trước IP65 chịu được lau bằng khăn ẩm nhiều lần trong ngày.
- Phòng thiết bị y tế và khu vực xét nghiệm. Chứng nhận EN 60601-1-2 là điều kiện thường được yêu cầu khi máy đặt gần thiết bị chẩn đoán, tránh việc máy tính gây nhiễu hoặc bị nhiễu.
- Quầy tra cứu và bảng thông tin nội bộ. Máy treo theo chuẩn gá sau lưng, chạy phần mềm tra cứu cho khách hoặc cho công nhân xem lịch sản xuất. Không quạt nên không gây tiếng ồn ở khu vực yên tĩnh.
Với các mã cùng cỡ nhưng khác cấu hình, bài Panel PC PPC-3211SW-MART trên site nêu thêm phần khác biệt giữa những biến thể trong cùng dòng.
So sánh với các dòng cùng nhóm
Bảng dưới so PPC-3211SW với bốn mã panel PC đang có trong cửa hàng của site, để thấy ranh giới chọn giữa các cỡ màn và giữa các thế hệ nền tảng.
| Model | Vi xử lý | Cổng chính | Nguồn | Nhiệt độ làm việc | Điểm mạnh |
|---|---|---|---|---|---|
| PPC-3211SW | Intel Core i5-6300U hai nhân 2,4 GHz | 2 Gigabit, 2 COM, 2 USB 3.0, 2 USB 2.0, 1 HDMI | 12 đến 24 VDC, 75 W | 0 đến 50 độ C với ổ thể rắn | Màn 21,5 inch Full HD cảm ứng 10 điểm, bộ nhớ DDR4 tối đa 16 GB, có chứng nhận EN 60601-1-2 |
| PPC-3181SW | Intel Core i5-6300U hai nhân | Hỗ trợ màn hình kép qua 1 cổng HDMI ngoài, USB 3.0, gá VESA 100 | Theo tài liệu hãng | Theo tài liệu hãng | Màn 18,5 inch, vỏ hợp kim nhôm, bộ nhớ DDR4 tối đa 16 GB, mặt trước IP65, tuổi thọ đèn nền 50 nghìn giờ |
| PPC-4211W | Intel Core i5-4300U 1,9 GHz hoặc Core i3-4010U 1,7 GHz | 2 Gigabit hỗ trợ IEEE 1588, 5 COM, 4 USB 3.0, 1 USB 2.0, 1 VGA, 1 DisplayPort | 12 đến 32 VDC | Theo tài liệu hãng | Cùng cỡ 21,5 inch Full HD, 2 khay ổ 2,5 inch hỗ trợ RAID, khe PCIe x4 hoặc PCI, ba ngõ hiển thị độc lập |
| PPC-4151W | Intel Core i5 hoặc Core i3 thế hệ thứ tư | 2 Gigabit hỗ trợ IEEE 1588, 4 COM, 1 cổng RS-422/485 tự điều tiết luồng | 9 đến 32 VDC | Theo tài liệu hãng | Màn 15,6 inch độ sáng 400 cd/m², khe PCIe x4 hoặc PCI, ba ngõ hiển thị độc lập |
| PPC-3190 | Intel Atom E3845 bốn nhân 1,91 GHz | 2 Gigabit Intel I210, 1 cổng RS-422/485 cách ly, 4 COM, 1 USB 3.0, 3 USB 2.0 | 9 đến 32 VDC | -20 đến 60 độ C | Màn 19 inch cảm ứng điện trở, dải nhiệt rộng nhất nhóm, khe PCI hoặc PCIe x1 |
Cách chọn khá rõ ràng. Cần màn lớn và hiệu năng khá cho giao diện nhiều lớp thì PPC-3211SW hoặc PPC-4211W. Cần nhiều cổng nối tiếp để đấu thẳng cân, đầu đọc mã và bộ điều khiển thì PPC-4211W hoặc PPC-4151W có lợi hơn vì bộ cổng dày hơn. Chỗ lắp chật hoặc ngân sách gọn thì PPC-3181SW ở cỡ 18,5 inch là mức trung gian hợp lý. Tủ ngoài trời có che nắng, nhiệt độ dao động lớn thì PPC-3190 với dải -20 đến 60 độ C là lựa chọn an toàn, đổi lại hiệu năng thấp hơn và cảm ứng điện trở chỉ nhận một điểm chạm.
Mua PPC-3211SW ở đâu
Nhóm máy này nằm trong danh mục máy tính màn hình cảm ứng trên site, còn phần màn hình rời không kèm máy tính nằm ở màn hình công nghiệp. PPC-3211SW không nằm trong danh sách hàng có sẵn trên trang cửa hàng, nên cấu hình và thời gian giao được xác nhận theo từng đơn.
Khi gửi yêu cầu báo giá, năm thông tin nên nêu trước: kích thước lỗ khoét trên cánh tủ, nguồn cấp tại vị trí lắp là 24 VDC hay xoay chiều, số thiết bị nối tiếp cần đấu, nhiệt độ cao nhất đo được trong tủ, và phần mềm sẽ chạy trên hệ điều hành nào. Năm thông tin này quyết định chọn mã Core i5 hay Core i3, chọn ổ thể rắn hay ổ cơ, và có cần thêm bộ nguồn chuyển đổi hay không.
Để đối chiếu với các dòng panel PC khác của hãng, xem danh mục panel PC công nghiệp Advantech trên IPC247. Nếu chưa chốt được cỡ màn và cấu hình phù hợp với tủ hiện có, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về PPC-3211SW
PPC-3211SW là máy gì?
PPC-3211SW là máy tính bảng điều khiển công nghiệp, còn gọi là panel PC, gộp màn hình cảm ứng 21,5 inch và máy tính vào một khối. Máy dùng vi xử lý Intel Core i5-6300U thế hệ thứ sáu, thiết kế không quạt, mặt trước đạt IP65 và nhận nguồn một chiều 12 đến 24 VDC lấy thẳng từ tủ điện.
PPC-3211SW chạy được ở nhiệt độ bao nhiêu?
Dải nhiệt độ làm việc là 0 đến 50 độ C khi lắp ổ thể rắn, và thu hẹp còn 0 đến 45 độ C khi lắp ổ cứng cơ. Nhiệt độ lưu kho là -20 đến 60 độ C, độ ẩm tương đối 10 đến 95 phần trăm ở 40 độ C không ngưng tụ. Với tủ điều khiển nóng hoặc buồng máy kín, nên chọn ổ thể rắn.
Máy nhận tối đa bao nhiêu bộ nhớ và lắp được mấy ổ cứng?
Máy có một khe SODIMM DDR4 1866/2133 MHz, nhận tối đa 16 GB. Phần lưu trữ gồm một khay SATA 2,5 inch và một khe mSATA, nên có thể vừa chạy hệ điều hành trên mSATA vừa để khay 2,5 inch cho dữ liệu ghi liên tục.
Mặt trước đạt IP65 có nghĩa là toàn máy chống nước không?
Không. Chuẩn IP65 ở đây áp cho mặt trước, tức phần lộ ra ngoài cánh tủ sau khi khoét lỗ và bắt gá. Phần thân máy nằm phía trong tủ không có cấp bảo vệ đó. Muốn giữ đúng cấp bảo vệ, gioăng viền phải ép đều và mặt cắt tủ phải phẳng.
PPC-3211SW khác PPC-4211W ở điểm nào?
Hai máy cùng cỡ màn 21,5 inch Full HD nhưng khác nền tảng và khác bộ cổng. PPC-3211SW dùng Core i5-6300U thế hệ thứ sáu, bộ nhớ DDR4 tối đa 16 GB, có hai cổng nối tiếp và một khe mini PCIe. PPC-4211W dùng nền tảng thế hệ thứ tư, bộ nhớ DDR3L tối đa 8 GB, nhưng có năm cổng nối tiếp, hai khay ổ 2,5 inch và khe mở rộng PCIe hoặc PCI.
