Máy tính công nghiệp Advantech cho nhà máy kỹ thuật số làm đúng một việc: đưa số liệu vào hệ thống ngay tại nơi và ngay lúc số liệu phát sinh. Nhà máy kỹ thuật số không phải là nhà máy mua nhiều phần mềm, mà là nhà máy không phải nhập lại một con số lần thứ hai.
Bài viết đi theo hướng thi công: liệt kê các loại giấy tờ đang chạy trong xưởng, chỉ ra thiết bị thay thế từng loại, nêu yêu cầu kỹ thuật của trạm nhập liệu đặt ngay cạnh chuyền và tách rõ phần số liệu nên để người nhập với phần số liệu phải lấy tự động.
Nhà máy kỹ thuật số khác nhà máy có phần mềm ở điểm nào
Nhiều xưởng đã có phần mềm quản lý nhưng số liệu vẫn đi một vòng dài: công nhân ghi tay vào phiếu, tổ trưởng cộng lại cuối ca, nhân viên văn phòng gõ vào bảng tính sáng hôm sau. Vòng này mất một ngày và tạo ra ba bản chép khác nhau của cùng một con số.
Nhà máy kỹ thuật số cắt vòng đó. Số liệu được ghi một lần tại chỗ phát sinh, có mốc thời gian thật, có tên người thao tác và không đi qua giấy. Điều kiện để làm được là phải có một điểm nhập liệu chịu được môi trường xưởng đặt ngay cạnh vị trí sinh ra số liệu, chứ không phải một máy tính để bàn đặt trong phòng có điều hòa.
Bốn loại giấy tờ trong xưởng và thiết bị thay thế
Trước khi bàn tới model, cần biết chính xác xưởng đang chạy bao nhiêu loại biểu mẫu giấy và mỗi loại đang phục vụ ai. Bảng dưới đây là các loại thường gặp nhất trong một xưởng sản xuất theo lô.
| Giấy tờ đang dùng | Số liệu mất đi khi để trên giấy | Thiết bị thay thế và vị trí đặt |
|---|---|---|

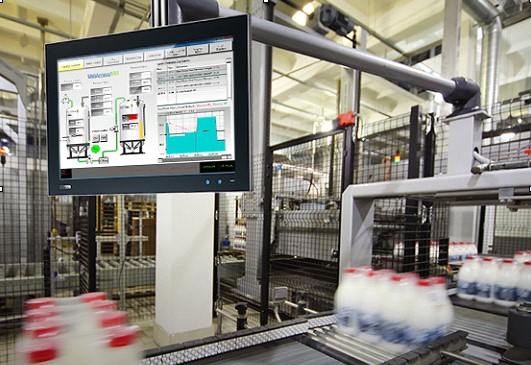

| Lệnh sản xuất và phiếu công đoạn | Mốc thời gian bắt đầu và kết thúc từng công đoạn | Panel PC gắn mặt tủ ở đầu chuyền, hiển thị lệnh đang chạy và cho xác nhận công đoạn |
| Sổ giao ca của tổ trưởng | Lý do dừng máy, việc còn dở bàn giao cho ca sau | Panel PC 15 inch tại bàn tổ trưởng, nhập trực tiếp vào biểu mẫu điện tử |
| Phiếu kiểm chất lượng trong chuyền | Mã lỗi theo từng vị trí, tần suất lỗi theo giờ | Panel PC nhỏ tại trạm kiểm, kèm đầu đọc mã vạch qua cổng USB |
| Bảng sản lượng theo giờ viết bằng bút dạ | Chênh lệch giữa kế hoạch và thực tế trong ca | Màn hình công nghiệp treo cao, số liệu do máy hộp trong tủ điện đẩy lên |
| Checklist bảo trì đầu ca | Bằng chứng đã kiểm, thời điểm phát hiện bất thường | Máy tính bảng công nghiệp hoặc trạm nhập liệu dùng chung tại khu vực máy |
Không phải loại nào cũng cần làm ngay. Thứ tự hợp lý là bắt đầu từ dòng có nhiều người chép lại nhất, thường là bảng sản lượng theo giờ, vì mỗi con số ở đó hiện đang được ghi tay một lần rồi gõ lại một lần nữa.
Trạm nhập liệu đặt tại chuyền cần gì
Một trạm nhập liệu ngoài xưởng khác máy văn phòng ở bốn điểm, và cả bốn đều bắt nguồn từ điều kiện chỗ đặt. Thứ nhất là mặt trước phải chịu được lau chùi và bụi bám; xưởng nào cũng có người lau bàn phím bằng khăn ướt. Thứ hai là cảm ứng phải nhận thao tác khi công nhân đeo găng.
Thứ ba là nguồn. Tủ điện đã có sẵn nguồn một chiều 24 V nên trạm nhập liệu nhận được nguồn dải rộng sẽ bớt được một bộ nguồn xoay chiều và một ổ cắm. Thứ tư là khởi động. Máy không quạt khởi động thẳng vào màn hình nhập liệu sau mỗi lần mất điện, không bắt tổ trưởng gọi bộ phận kỹ thuật.
Kích thước màn hình và kiểu gá là hai chi tiết hay bị chốt sau cùng nhưng lại quyết định chỗ đặt. Bài chọn panel PC theo vị trí lắp trong nhà máy đi sâu vào phần này.
Dòng máy Advantech cho từng vị trí nhập liệu
| Vị trí | Model trong danh mục | Thông số đáng chú ý | Lý do chọn |
|---|---|---|---|
| Đầu chuyền, gắn mặt tủ, thao tác ít ô | TPC-1251T | Màn 12,1 inch XGA, Atom E3827 1,75 GHz, dải nhiệt làm việc -20 đến 60 °C, mặt trước IP66 với bản true-flat | Chiếm ít diện tích mặt tủ, cảm ứng điện trở năm dây dùng được với găng |
| Trạm kiểm, cần thêm đầu đọc mã và cổng riêng | TPC-1282T | Màn 12,1 inch XGA, vi xử lý Core thế hệ 5, mặt trước IP66, hỗ trợ khe PCIe và Mini PCIe | Có chỗ lắp thêm cổng vào ra cách ly hoặc mô đun iDoor cho thiết bị đo |
| Bàn tổ trưởng, mở nhiều cửa sổ cùng lúc | PPC-3151 | Màn 15 inch XGA, Core i5-6300U, cảm ứng điện dung, nguồn vào 9 đến 32 VDC, ba màn hình độc lập | Đủ sức chạy biểu mẫu điện tử và bảng theo dõi cùng lúc, gá được chuẩn VESA 75 |
| Vị trí đã có máy tính sẵn trong tủ | FPM-3151G | Màn 15 inch, vào VGA và DVI, mặt trước IP65, hai đường nguồn, gá mặt tủ, VESA hoặc chân đế | Chỉ cần thêm màn hình cảm ứng, giữ nguyên máy tính đang chạy |
| Trạm treo cao chỉ để hiển thị sản lượng | UNO-2271G | Máy hộp cỡ nhỏ dùng Atom, 2 cổng GbE, 1 khe mPCIe, cổng HDMI, lưu trữ eMMC | Đặt trong tủ, xuất hình lên màn treo cao, không cần thao tác chạm |
Danh sách đầy đủ của nhóm máy có màn hình nằm trong danh mục máy tính màn hình cảm ứng của website, phần màn hình rời nằm ở danh mục màn hình công nghiệp.
Số liệu nhập tay và số liệu lấy tự động
Sai lầm hay gặp khi số hóa biểu mẫu là bê nguyên tờ giấy lên màn hình, giữ nguyên cả những ô mà máy hoàn toàn tự biết. Kết quả là công nhân phải gõ nhiều hơn trước và tổ chuyền quay về dùng giấy sau vài tuần.

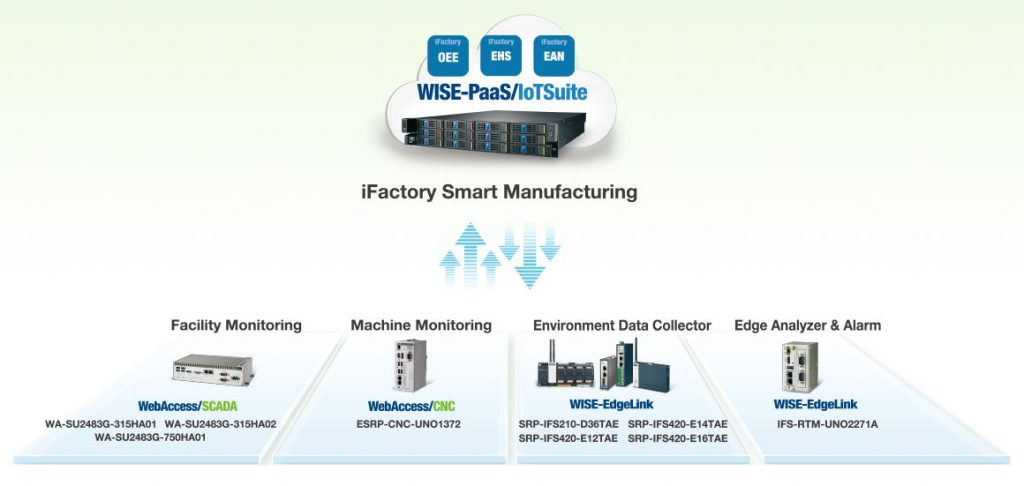

Nguyên tắc phân chia khá rõ. Người chỉ nhập những gì máy không thể tự đọc: lý do dừng, mã lỗi ngoại quan, số hiệu người thao tác, mã cuộn vật tư vừa thay. Còn giờ chạy, giờ dừng, số nhịp và trạng thái đèn báo thì lấy thẳng từ tủ điện qua các module vào ra dòng ADAM-6000, rồi để một máy hộp trong tủ gom lại và đẩy lên máy chủ theo chu kỳ.
Ví dụ bỏ sổ giao ca ở một xưởng may
Một xưởng may có mười hai chuyền, mỗi chuyền một quyển sổ giao ca. Cuối ca, tổ trưởng ghi sản lượng từng giờ, số hàng lỗi, lý do dừng chuyền và việc bàn giao cho ca sau. Sáng hôm sau, bộ phận kế hoạch gõ lại toàn bộ vào bảng tính, mất khoảng hai giờ mỗi ngày.
Cách làm gọn nhất là đặt ở mỗi chuyền một panel PC 12,1 inch gắn trên khung cuối chuyền, chạy đúng một biểu mẫu điện tử có bố cục giống quyển sổ cũ. Tổ trưởng bấm chọn lý do dừng từ danh sách có sẵn thay vì viết tay, nên số liệu thống nhất giữa các chuyền. Sản lượng theo giờ lấy tự động từ bộ đếm gắn ở cuối chuyền, tổ trưởng chỉ xác nhận.
Sau một tháng, xưởng bỏ hẳn hai giờ nhập liệu mỗi sáng và có thêm thứ trước đây không có: bảng thống kê lý do dừng chuyền theo mã thống nhất. Đó là căn cứ để xếp lại thứ tự việc cần xử lý, và cũng là bước chuẩn bị cho các dự án lớn hơn nêu trong bài xây dựng mô hình nhà máy thông minh.
Chọn máy tính công nghiệp cho nhà máy kỹ thuật số
Bốn thông tin cần chốt trước khi hỏi cấu hình: số điểm nhập liệu trong xưởng, kiểu gá tại từng điểm, loại găng tay công nhân đang dùng và nguồn điện sẵn có ở chỗ đặt. Bốn thông tin này quyết định model; bộ nhớ và ổ lưu trữ chỉ là cấu hình đi kèm.
Kiến thức nền về nhóm thiết bị này có tại chuyên mục máy tính công nghiệp Advantech trên IPC247. Khi cần lọc nhanh theo môi trường lắp đặt và số cổng, dùng công cụ chọn máy theo môi trường và số cổng trước khi liên hệ báo giá.
Câu hỏi thường gặp về máy tính công nghiệp cho nhà máy kỹ thuật số
Nhà máy kỹ thuật số bắt đầu từ đâu cho đỡ tốn?
Bắt đầu từ loại giấy tờ có nhiều người ký nhất và bị nhập lại nhiều lần nhất, thường là phiếu sản lượng theo giờ. Chỉ cần một trạm nhập liệu ở đầu chuyền là bỏ được một vòng chép tay và một vòng gõ lại vào bảng tính.
Trạm nhập liệu ngoài xưởng nên chọn màn hình bao nhiêu inch?
Trạm chỉ khai báo một vài ô thì màn 12,1 inch là đủ và tiết kiệm chỗ trên mặt tủ. Bàn tổ trưởng phải mở nhiều cửa sổ cùng lúc thì chọn 15 inch trở lên để đọc được bảng số liệu mà không cần cuộn.
Công nhân đeo găng có thao tác được trên panel PC không?
Cảm ứng điện trở năm dây nhận lực ấn nên dùng được với găng vải và găng cao su. Cảm ứng điện dung nhạy hơn với thao tác vuốt nhưng cần găng chuyên dụng, vì vậy nên thử trực tiếp bằng loại găng công nhân đang dùng trước khi chốt model.
Số liệu nào nên để công nhân nhập tay?
Chỉ nhập tay những gì máy không tự biết: lý do dừng máy, mã lỗi ngoại quan, số hiệu người thao tác, số cuộn vật tư vừa thay. Giờ chạy, giờ dừng và số nhịp nên lấy tự động từ tín hiệu tủ điện để tránh sai lệch.
Mất điện giữa ca thì số liệu vừa nhập có mất không?
Số liệu nên được ghi xuống ổ trong máy ngay khi người dùng bấm lưu, rồi mới đồng bộ lên máy chủ theo chu kỳ. Cách này giữ được dữ liệu khi mạng đứt, và máy không quạt khởi động lại nhanh sau khi có điện.
