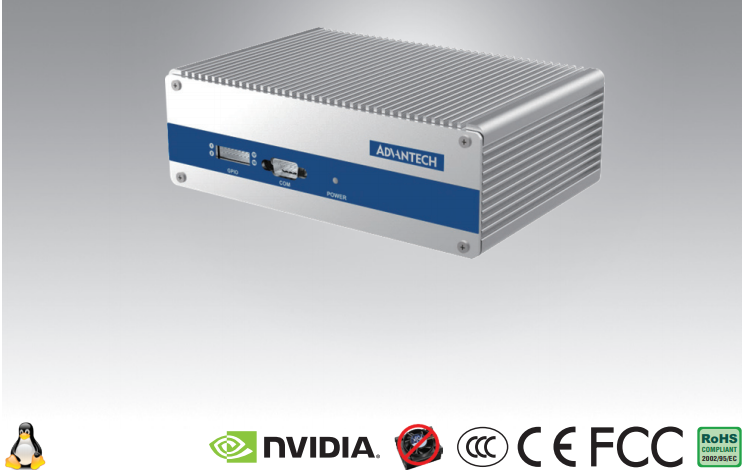

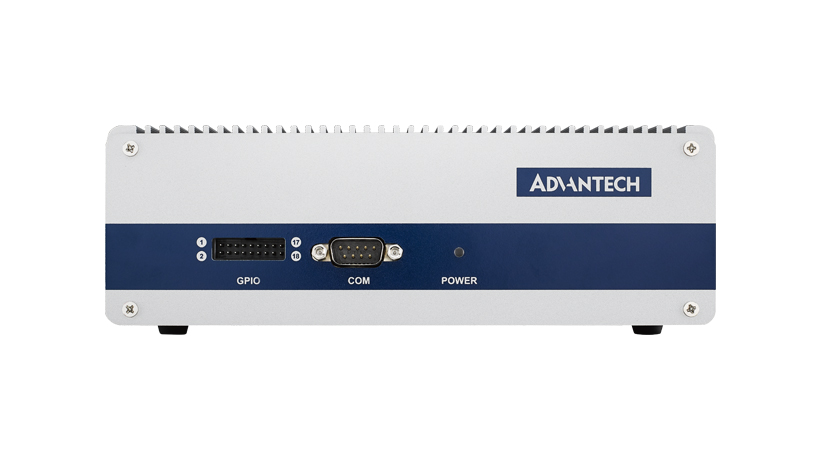

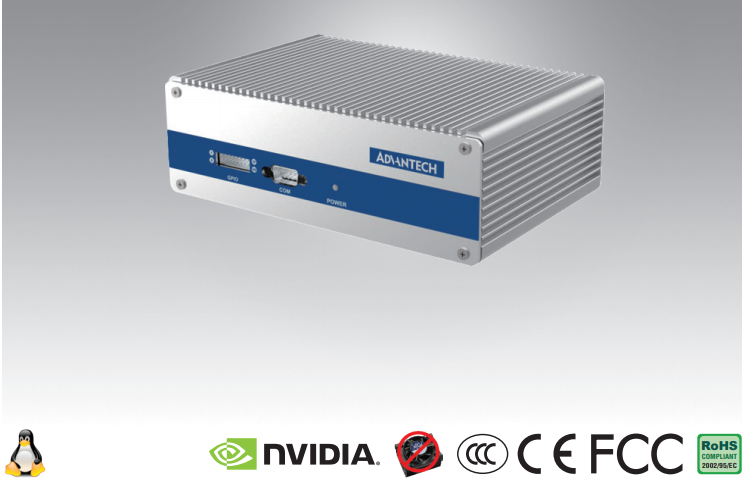

EPC-R7000IQ-SUA1E là máy tính hộp suy luận trí tuệ nhân tạo tại biên, dựng trên mô-đun NVIDIA Jetson TX2 thay vì nền x86 quen thuộc. Máy có GPU kiến trúc Pascal với 256 nhân CUDA, 8 GB bộ nhớ hàn sẵn, hai cổng mạng cấp nguồn cho camera và chạy Ubuntu kèm gói AIM-Linux của hãng. Bài viết nêu thông số đã công bố, các vị trí lắp phù hợp và cách đối chiếu với máy hộp thị giác máy đang bán trên site.
Thông số kỹ thuật EPC-R7000IQ-SUA1E
Catalog trên site chưa có mã này, nên bảng dưới lấy theo số liệu đã công bố cho cấu hình EPC-R7000IQ-SUA1E. Ô nào chưa có dữ liệu chắc chắn thì ghi theo tài liệu hãng.
| Hạng mục | Thông số EPC-R7000IQ-SUA1E |
|---|---|
| Kiểu máy | Máy hộp nền ARM cho suy luận trí tuệ nhân tạo tại biên |
| Mô-đun tính toán | NVIDIA Jetson TX2 |
| Vi xử lý | NVIDIA Denver 2 lõi kép 64 bit và ARM Cortex-A57 lõi tứ |
| Bộ xử lý đồ hoạ | GPU kiến trúc NVIDIA Pascal, 256 nhân CUDA |
| Bộ nhớ | 8 GB LPDDR4 1600 MHz hàn sẵn trên bo |
| Lưu trữ trong | 32 GB eMMC NAND |
| Ngõ hình ảnh | HDMI, 3840 x 2160 ở 60 Hz |
| Mã hoá và giải mã video | Phần cứng H.264 và H.265 ở mức 4K |
| Cổng mạng | 1 cổng 10/100/1000 Mbps và 2 cổng cấp nguồn qua mạng chuẩn IEEE 802.3af |
| Cổng khác | Theo tài liệu hãng cho từng cấu hình |
| Nguồn cấp | 19 V một chiều, đầu vào DC |
| Điện tiêu thụ | Theo tài liệu hãng |
| Nhiệt độ làm việc | Âm 20 đến 60 độ C |
| Độ ẩm | 5 đến 95 phần trăm |
| Kích thước | 204 x 138 x 67 mm |
| Hệ điều hành | Ubuntu |
| Gói phần mềm | AIM-Linux và bộ công cụ Edge AI của hãng |
Hai con số quyết định là 256 nhân CUDA và 8 GB bộ nhớ hàn sẵn. Nhân CUDA cho phép chạy mô hình nhận dạng ngay tại máy thay vì gửi ảnh về máy chủ, còn 8 GB là trần cứng, không nâng cấp được. Vì vậy việc chọn mô hình và mức nén mô hình phải làm trước, chứ không phải mua máy rồi mới tính.
Hai cổng cấp nguồn qua mạng thay đổi cách đi dây
Với trạm thị giác máy, phần tốn công nhất thường không phải máy tính mà là đường dây tới camera. Mỗi camera bình thường cần một sợi mạng và một đường điện, tức hai lần kéo dây, hai lần đục lỗ và hai điểm có thể hỏng. Hai cổng chuẩn IEEE 802.3af trên EPC-R7000IQ-SUA1E gộp hai đường đó lại thành một sợi cáp mạng duy nhất.
Hệ quả thấy rõ khi lắp trên chuyền đang chạy. Thời gian dừng máy để thi công ngắn hơn, số điểm đấu nối ít đi, và khi cần dời vị trí camera thì chỉ dời một sợi. Đổi lại, tổng công suất cấp cho các camera bị giới hạn bởi chuẩn nguồn, nên cần cộng công suất từng camera trước khi chốt số lượng. Một máy thị giác cỡ nhỏ khác của hãng được mô tả trong bài hệ thống thị giác máy AIR-020.
Cổng Gigabit còn lại nên dành riêng cho mạng nhà máy. Cách tách này giữ lưu lượng ảnh trong một nhánh riêng, không làm nghẽn mạng quản lý, và cũng thuận cho việc phân vùng an ninh mạng về sau.
EPC-R7000IQ-SUA1E dùng cho việc gì
- Kiểm tra ngoại quan tại chỗ trên chuyền. Máy chạy mô hình nhận dạng lỗi ngay trên ảnh camera, ra quyết định trong vài chục mili giây và chỉ gửi kết quả cùng ảnh lỗi về máy chủ, nhờ vậy không phụ thuộc đường truyền.
- Đếm và phân loại tại cửa kho. Hai cổng cấp nguồn nuôi hai camera đặt ở hai góc cửa, máy đọc mã và đếm kiện hàng, đẩy số liệu về hệ thống quản lý kho theo từng lượt xe.
- Giám sát an toàn lao động trong khu vực nguy hiểm. Mô hình nhận dạng người và trang bị bảo hộ chạy liên tục tại chỗ. Việc xử lý ngay tại máy giúp giảm lượng video phải truyền và giữ hình ảnh trong phạm vi nhà máy.
- Trạm phân tích hình ảnh ngoài nhà xưởng. Dải làm việc âm 20 đến 60 độ C cùng nguồn một chiều 19 V cho phép đặt máy trong tủ ngoài trời có che chắn, gần vị trí camera thay vì kéo cáp dài về phòng máy.
So sánh với các dòng cùng nhóm
Ba máy dưới đây cùng nhắm vào bài toán xử lý hình ảnh tại chỗ, đều có trang sản phẩm trên site nên số liệu lấy trực tiếp từ đó.
| Model | Vi xử lý | Cổng chính | Nguồn | Nhiệt độ làm việc | Điểm mạnh |
|---|---|---|---|---|---|
| EPC-R7000IQ-SUA1E | NVIDIA Jetson TX2, Denver 2 kép và Cortex-A57 lõi tứ, GPU Pascal 256 nhân CUDA | 1 cổng Gigabit, 2 cổng cấp nguồn qua mạng, HDMI 4K | 19 V một chiều | Âm 20 đến 60 độ C | Suy luận bằng GPU ngay trên máy, thân nhỏ, chạy Ubuntu và AIM-Linux |
| AIIS-5410P | Intel Core i3, i5 hoặc i7 thế hệ 6 | 4 cổng mạng cấp nguồn cho camera, 8 cổng USB 3.0, 1 khe PCIe x8, VGA và DVI | 9 đến 36 V một chiều | Âm 20 đến 60 độ C với ổ SSD | Bốn camera trên một máy, còn khe PCIe để cắm thêm card tăng tốc |
| ARK-2250L | Intel Core i3-6100U hoặc Core i7-6600U | 2 cổng Gigabit, 4 USB 3.0, 2 USB 2.0, 4 cổng nối tiếp, VGA và HDMI | Giắc 12 V có khoá, tuỳ chọn mô-đun 9 đến 36 V | Âm 20 đến 60 độ C | Nhiều cổng nối tiếp, hai khe mPCIe, chạy được phần mềm x86 quen thuộc |
| ARK-3520P | Intel Core i3, i5 hoặc i7 dạng BGA | 2 khe PCI (hoặc 2 khe PCIe x4 qua riser tuỳ chọn), 6 cổng USB 3.0, 8 cổng COM, 2 khay ổ rút được | 9 đến 36 V một chiều | Theo tài liệu hãng | Bộ nhớ DDR4 tới 32 GB và khe cắm card cho tải nặng hơn |
Cách chọn khá rõ ràng. Một tới hai camera và mô hình đã tối ưu cho nền ARM thì EPC-R7000IQ-SUA1E là bản gọn và tiết kiệm điện nhất. Từ ba camera trở lên, hoặc phần mềm chỉ có bản x86, thì AIIS-5410P hợp hơn. Khi tải suy luận vượt khả năng của cả hai, hướng đi là máy có khe cắm card như ARK-3520P. Một cặp máy thị giác khác được đặt cạnh nhau trong bài so sánh AIIS-5410P và PPC-3120S.
Mua EPC-R7000IQ-SUA1E ở đâu
Site chưa mở trang bán riêng cho mã này. Các máy hộp không quạt và máy dùng cho hệ thống kết nối nằm ở danh mục máy tính không quạt cho IoT, còn bài viết cùng nhóm nằm ở chuyên mục máy tính ứng dụng.
Đề nghị báo giá nên nêu năm thông tin: số camera và độ phân giải từng camera, loại mô hình nhận dạng dự kiến chạy, tốc độ khung hình yêu cầu, khoảng cách từ máy tới camera xa nhất, và nhiệt độ đo được tại vị trí đặt máy. Năm thông tin này đủ để xác định máy nền ARM có đáp ứng hay phải chuyển sang máy có khe cắm card tăng tốc. Danh sách các dòng máy công nghiệp cùng hãng nằm ở chuyên mục máy tính công nghiệp Advantech trên IPC247. Khi cần lọc nhanh theo môi trường lắp đặt và số cổng, dùng công cụ chọn máy theo môi trường và số cổng trước khi liên hệ.
Câu hỏi thường gặp về EPC-R7000IQ-SUA1E
EPC-R7000IQ-SUA1E chạy trên nền tảng nào?
Máy dựng quanh mô-đun NVIDIA Jetson TX2, gồm cụm vi xử lý NVIDIA Denver 2 lõi kép 64 bit và ARM Cortex-A57 lõi tứ, kèm GPU kiến trúc Pascal với 256 nhân CUDA. Đây là nền tảng ARM, phần mềm phải có bản biên dịch tương ứng.
Hai cổng cấp nguồn qua mạng dùng để làm gì?
Hai cổng theo chuẩn IEEE 802.3af cấp điện cho camera hoặc thiết bị mạng ngay qua dây mạng, nhờ đó mỗi camera chỉ cần một sợi cáp thay vì thêm một đường điện riêng. Ngoài hai cổng này máy còn một cổng Gigabit thường để nối lên mạng nhà máy.
Máy có xử lý được video 4K không?
Có. Bộ mã hoá và giải mã phần cứng hỗ trợ H.264 và H.265 ở mức 4K, ngõ HDMI xuất 3840 x 2160 ở 60 Hz. Với bài toán nhận dạng, độ phân giải thực tế còn phụ thuộc mô hình đang chạy và số luồng camera cùng lúc.
Bộ nhớ và lưu trữ của máy là bao nhiêu?
Máy có 8 GB LPDDR4 1600 MHz hàn sẵn trên bo và 32 GB eMMC. Bộ nhớ không nâng cấp được nên cần cân đối kích thước mô hình ngay từ khâu thiết kế, còn dữ liệu ảnh lưu lâu dài thì nên đẩy về máy chủ thay vì giữ trong máy.
Máy cần nguồn và không gian lắp thế nào?
Nguồn cấp là 19 V một chiều qua đầu vào DC, mức tiêu thụ cụ thể lấy theo tài liệu hãng. Thân máy 204 x 138 x 67 mm, dải nhiệt làm việc âm 20 đến 60 độ C, độ ẩm 5 đến 95 phần trăm, nên đặt được trong tủ điện nhà xưởng không có điều hoà.
