Advantech DS-081GB là đầu phát biển báo số không quạt, thân dày 19 mm, hai ngõ HDMI phân giải tới 4096 x 2304. Đây là model thường được chọn cho cụm màn hình thông tin chuyến bay và bảng chỉ dẫn trong nhà ga, nơi khe kỹ thuật sau màn hình rất hẹp và thiết bị phải chạy liên tục. Bài viết nêu thông số theo tài liệu hãng, cách ghép nhiều màn 4K, so sánh với các đầu phát dòng DS khác và cách quản lý cả cụm từ xa.
1. Thông số kỹ thuật Advantech DS-081GB
| Hạng mục | Thông số |
|---|---|
| Bộ xử lý | Intel Core i3-6100U hoặc Core i5-6300U thế hệ 6/7, có bản dùng Celeron nhúng |
| Đồ họa | Intel HD Graphics 520 hoặc 610 tích hợp trong CPU |
| Bộ nhớ | Tối đa 32 GB, mỗi khe SO-DIMM nhận 16 GB |
| Ngõ ra hình | 2 x HDMI 1.4, phân giải tối đa 4096 x 2304 |
| Mạng | 2 x RJ-45 Gigabit LAN |
| Lưu trữ và mở rộng | 1 x SATA 2.5 inch, khe Mini-PCIe tương thích mSATA |
| Nguồn | 19 VDC, quản lý nguồn theo ACPI 3.0 |
| Kích thước và khối lượng | 180 x 190 x 19 mm, 0,87 kg |
| Môi trường | 0 đến 40 độ C với luồng gió 0,7 m/s, độ ẩm tới 95% ở 40 độ C không ngưng tụ |
| Hệ điều hành | Windows 7 x86/x64, Windows 8.1 x64, Windows 10 x64 |
| Phần mềm đi kèm | WISE-PaaS/DeviceOn, WISE-PaaS/Signage CMS, bộ API phần mềm nhúng |
Ba điểm đáng chú ý. Độ dày 19 mm là con số làm nên tên tuổi của model này: đầu phát nằm gọn giữa lưng màn hình và mặt tường, không cần hộp kỹ thuật riêng. Thiết kế không quạt và không cáp bên trong giảm số chi tiết phải thay khi bảo trì, quan trọng với thiết bị treo trên cao. Ngược lại, dải nhiệt 0 đến 40 độ C hẹp hơn máy nhúng công nghiệp thông thường, nên vị trí lắp phải nằm trong vùng có điều hòa hoặc có đối lưu gió.
2. DS-081GB dùng cho việc gì trong nhà ga

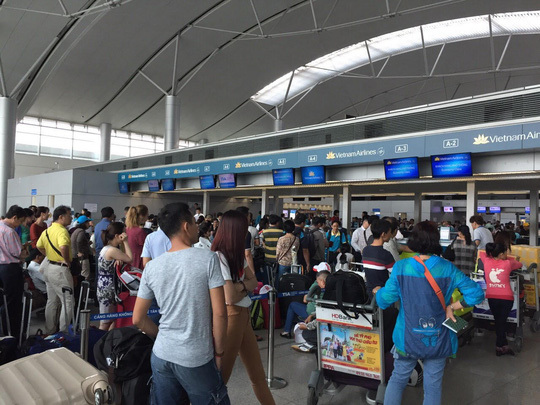

- Màn hình thông tin chuyến bay. Nội dung là bảng chữ số cập nhật liên tục, tải đồ họa nhẹ nhưng yêu cầu chạy suốt ngày đêm và hiển thị sắc nét ở cỡ chữ nhỏ. Hai cổng LAN cho phép tách đường lấy dữ liệu chuyến bay khỏi đường quản trị thiết bị.

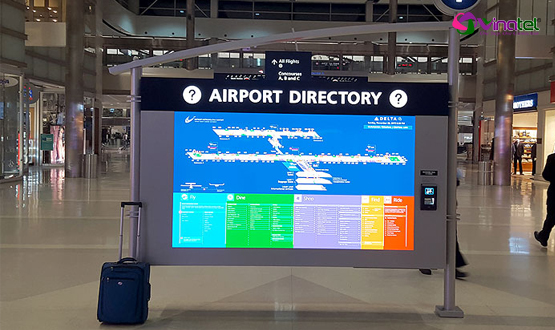

- Bảng chỉ dẫn tại điểm rẽ. Một đầu phát điều khiển hai màn quay hai hướng, mỗi màn một nội dung khác nhau nhờ hai ngõ HDMI chạy độc lập.
- Màn quảng cáo dọc trong sảnh chờ. Video 4K quay dọc cần đúng phân giải và tỷ lệ; phân giải 4096 x 2304 đủ cho màn dọc cỡ lớn mà không phải phóng ảnh.
- Màn hướng dẫn tại cửa ra tàu bay. Nội dung thay đổi theo từng chuyến, cần đẩy lịch phát từ trung tâm thay vì thao tác tại chỗ.
3. Cấu hình chạy nhiều màn 4K
Một cụm màn hình lớn trong sảnh thường gồm sáu đến mười hai màn. Có hai cách dựng, và lựa chọn ảnh hưởng trực tiếp đến chi phí bảo trì.
Cách thứ nhất: mỗi đầu phát chạy hai màn. Dùng DS-081GB theo cặp màn, mỗi đầu phát đặt ngay sau một trong hai màn. Ưu điểm là hỏng một đầu phát chỉ mất hai màn, thay thế nhanh vì máy nhẹ và mỏng. Nhược điểm là số thiết bị phải quản lý tăng theo số màn.
Cách thứ hai: một đầu phát chạy ba màn. Dòng DS-780GB có 1 ngõ HDMI 2.0 cùng 2 ngõ HDMI 1.4, đưa được ba màn từ một máy và đồng bộ nội dung trong cùng một khung hình. Model này đạt các chứng nhận an toàn CB, UL, CCC, BSMI và làm việc tới 40 độ C. Cách này giảm số thiết bị nhưng đòi hỏi tính toán đường cáp kỹ hơn vì một máy phải phủ khoảng cách xa hơn.
Bốn điểm cần chốt khi lập cấu hình cụm màn:
- Khoảng cách từ vị trí đặt đầu phát tới màn xa nhất, quyết định dùng cáp HDMI thường, bộ khuếch đại hay cáp quang HDMI.
- Phân giải thực của màn: nếu màn chỉ Full HD thì không cần trả thêm cho cấu hình 4K.
- Đường mạng tới từng đầu phát, gồm cả đường quản trị tách riêng.
- Chỗ đặt nguồn 19 VDC và cách khóa giắc để không rơi khi rung.
4. So sánh DS-081GB với các đầu phát dòng DS khác
| Model | Nền tảng | Ngõ ra hình | Kích thước, khối lượng | Nhiệt độ | Điểm mạnh |
|---|---|---|---|---|---|
| DS-081GB | Intel Core i3/i5 thế hệ 6/7, Windows | 2 x HDMI 1.4, 4096 x 2304 | 180 x 190 x 19 mm, 0,87 kg | 0 đến 40 độ C | Thân mỏng nhất nhóm, chạy được ứng dụng Windows sẵn có |
| DS-100GF | ARM Cortex-A72 lõi kép và Cortex-A53 lõi tứ, Android 7.1.2 | Hỗ trợ nội dung 4K | 135 x 130 x 29 mm, 0,73 kg | Tới 45 độ C | Giá thấp, cập nhật ứng dụng theo hệ sinh thái Android |
| DS-100GL | Nền ARM, Android 7.1, bộ nhớ LPDDR3-1600 2 GB, flash 16 GB | Theo tài liệu hãng | 135 x 130 x 29 mm hoặc 115 x 110 x 20 mm; 0,73 kg hoặc 0,43 kg | 0 đến 45 độ C | Cấp nhập môn, mở rộng bằng M.2 và thẻ micro SD, có LAN kép |
| DS-780GB | Nền Intel, Windows | 1 x HDMI 2.0 và 2 x HDMI 1.4 | Theo tài liệu hãng | Tới 40 độ C | Ba màn từ một máy, có chứng nhận CB, UL, CCC, BSMI |
Cách chọn theo bảng: nếu phần mềm hiển thị đã viết cho Windows hoặc cần đọc dữ liệu chuyến bay từ hệ thống nội bộ, DS-081GB và DS-780GB là hai lựa chọn hợp lý. Nếu nội dung chỉ là danh sách phát video và ảnh tĩnh, các model nền ARM chạy Android như DS-100GF và DS-100GL đủ dùng với chi phí thấp hơn. Nếu tủ đặt nóng, DS-100GL và DS-100GF có dải nhiệt tới 45 độ C, cao hơn 5 độ so với hai model nền Intel.
5. Quản lý nội dung và thiết bị từ xa
Với vài chục đầu phát nằm rải khắp nhà ga, việc mang bàn phím đi từng điểm là không khả thi. DS-081GB hỗ trợ WISE-PaaS/Signage CMS để quản lý nội dung và lịch phát, cùng DeviceOn để giám sát tình trạng phần cứng, cập nhật phần mềm và khởi động lại thiết bị treo từ xa. Bộ API phần mềm nhúng đi kèm cho phép hệ thống thông tin chuyến bay đẩy dữ liệu thẳng vào lớp hiển thị mà không qua thao tác thủ công.
Khi lập quy trình vận hành, nên chốt trước ba việc: ai được quyền đổi nội dung, thời điểm đẩy bản cập nhật trong ngày, và cách xử lý khi một đầu phát mất kết nối. Đầu phát mất mạng vẫn phát nội dung đã lưu, nên cần cảnh báo chủ động thay vì chờ nhân viên nhìn thấy màn hiển thị sai lịch.
6. Mua đầu phát Advantech DS-081GB ở đâu
Các bản mã của model được giới thiệu riêng tại bài DS-081GB-U2A1E và bài DS-081GB-U4A1E trên maytinhadvantech.com. Màn hình đi kèm nằm ở danh mục màn hình công nghiệp, còn máy tính điều khiển cụm hiển thị nằm ở danh mục máy tính không quạt. Khi hỏi hàng nên nêu rõ số màn, phân giải màn, khoảng cách cáp và nhiệt độ tại vị trí lắp; bốn thông tin này quyết định chọn bản mã nào nhanh hơn mọi so sánh cấu hình.
Phần nền tảng về cách chọn cấu hình phần cứng cho hệ hiển thị có tại bài cấu hình máy tính công nghiệp trên IPC247. Nếu cụm hiển thị đi kèm máy điều khiển riêng, công cụ chọn máy theo nhu cầu lọc theo số ngõ hình, dải nhiệt và kiểu gắn.
Câu hỏi thường gặp về Advantech DS-081GB
Advantech DS-081GB có mấy ngõ ra hình?
DS-081GB có 2 ngõ HDMI 1.4 chạy độc lập, phân giải tối đa 4096 x 2304. Một đầu phát điều khiển được hai màn hình khác nội dung, ví dụ một màn danh sách chuyến bay và một màn thông báo cửa ra.
DS-081GB dùng bộ xử lý gì?
Theo tài liệu hãng, DS-081GB dùng bộ xử lý Intel Core i3-6100U hoặc Core i5-6300U thế hệ 6/7, đồ họa tích hợp Intel HD Graphics 520 hoặc 610. Bộ nhớ hỗ trợ tối đa 32 GB, mỗi khe SO-DIMM nhận 16 GB.
DS-081GB lắp vừa khe kỹ thuật sau màn hình không?
Thân máy có kích thước 180 x 190 x 19 mm và nặng 0,87 kg. Độ dày 19 mm cùng thiết kế không quạt, không cáp cho phép gắn sau lưng màn hình hoặc trong khe kỹ thuật hẹp mà không cần khoảng trống thoát gió lớn.
DS-081GB chịu được nhiệt độ bao nhiêu?
Dải nhiệt hoạt động công bố là 0 đến 40 độ C với luồng gió 0,7 m/s, độ ẩm tương đối tới 95% ở 40 độ C không ngưng tụ. Vị trí lắp sau màn hình ngoài trời hoặc trong hộp kín cần đo nhiệt độ thực tế trước khi chốt model.
Quản lý nội dung nhiều đầu phát DS cùng lúc bằng cách nào?
DS-081GB hỗ trợ WISE-PaaS/DeviceOn để giám sát và điều khiển thiết bị từ xa, kèm WISE-PaaS/Signage CMS để quản lý nội dung biển báo. Người quản trị đẩy lịch phát theo nhóm màn hình và xem tình trạng từng đầu phát trên một giao diện.
