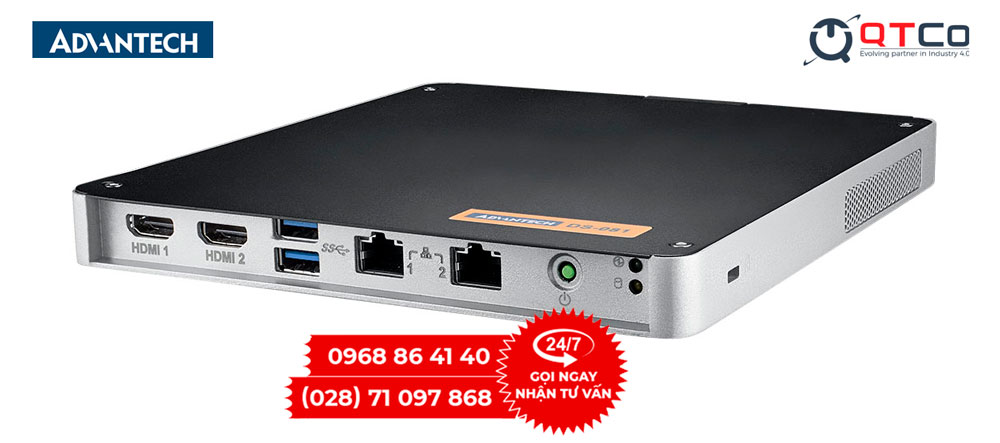

DS-081GB-U2A1E là đầu phát biển hiệu kỹ thuật số không quạt của Advantech, nền bộ xử lý Intel Core và Intel Celeron thế hệ 6 và 7 thuộc nhóm nhúng, hai ngõ HDMI, thân máy dày 19 mm. Phần lớn tài liệu về model này nói về độ mỏng và số màn. Bài viết đi vào một phần ít được tính trước khi mua: ổ lưu trữ. Nội dung nằm ở đó, lịch phát chạy từ đó, và khi ổ đầy hoặc ổ chết thì màn hình tắt bất kể máy còn tốt.
1. Thông số kỹ thuật DS-081GB-U2A1E
| Hạng mục | Thông số |
|---|---|
| Bộ xử lý | Intel Core và Intel Celeron thế hệ 6 và 7, nhóm nhúng |
| Tản nhiệt | Không quạt, thân kim loại làm mặt tản |
| Ngõ ra hình | 2 x HDMI, chạy hai màn độc lập |
| Độ phân giải | Mức 4K theo tài liệu hãng |
| Độ dày thân | 19 mm |
| Hệ điều hành | Windows bản 64 bit; các bản 32 bit cũ theo tài liệu hãng |
| Lưu trữ | Theo tài liệu hãng; nhóm DS-081GB nhận ổ thể rắn dạng mỏng |
| Mạng | Theo tài liệu hãng; nhóm DS-081GB có hai cổng Gigabit |
| Nhiệt độ hoạt động | 0 tới 40 độ C theo nhóm đầu phát đặt rời dòng DS |
Hai điểm đọc ra từ bảng có liên quan trực tiếp tới ổ. Thứ nhất, máy không quạt nên nhiệt trong thân thoát ra qua vỏ; ổ nằm sát nguồn nhiệt đó và tuổi thọ ổ nhạy với nhiệt hơn nhiều so với bộ xử lý. Thứ hai, thân dày 19 mm giới hạn dạng ổ lắp được, nên không thể tuỳ tiện chọn ổ theo dung lượng rẻ nhất. Phần mô tả kỹ về ảnh hưởng của độ dày thân tới cách lắp nằm ở bài DS-081GB-U4A1E.
2. Nội dung biển hiệu ghi vào ổ nhiều hơn dự tính
Một hiểu nhầm phổ biến: máy chỉ phát lại video nên chỉ đọc, ổ không mòn. Việc phát lại đúng là gần như chỉ đọc. Lượng ghi đến từ bốn nguồn khác, và cả bốn đều chạy nền.
- Tải bộ nội dung mới. Mỗi lần đổi chiến dịch, toàn bộ tệp video và ảnh mới được ghi xuống ổ. Chuỗi cửa hàng đổi nội dung hằng tuần thì mỗi năm ghi khoảng năm mươi lượt bộ nội dung đầy đủ.
- Nhật ký phát. Phần mềm nội dung ghi lại từng lượt hiển thị để đối soát với bên đặt quảng cáo. Mỗi bản ghi rất nhỏ nhưng số lượt trong một ngày rất lớn, và ghi nhỏ rải rác mòn ổ nhanh hơn ghi lớn liên tục.
- Bộ nhớ đệm khi hiển thị trang trực tuyến. Màn báo giá, màn xếp hàng, màn thời tiết đều lấy dữ liệu qua mạng và ghi đệm liên tục.
- Tệp hoán đổi của hệ điều hành. Máy cấu hình thiếu bộ nhớ trong sẽ đẩy phần thiếu xuống ổ. Đây là nguồn ghi âm thầm và lớn nhất trong bốn nguồn.
Hệ quả thực tế: hai máy cùng model, cùng ổ, đặt ở hai điểm khác nhau có thể chênh nhau vài lần về lượng ghi mỗi năm. Con số quyết định không phải là model máy mà là kiểu nội dung và cấu hình bộ nhớ.
3. Tính dung lượng ổ cho một điểm hiển thị
Dung lượng ổ chia làm ba phần, và phần thứ ba hay bị bỏ quên khi lập cấu hình.
| Phần | Gồm những gì | Cách ước lượng |
|---|---|---|
| Hệ thống | Hệ điều hành, phần mềm phát, phần mềm quản lý thiết bị, phông chữ và bộ giải mã | Lấy dung lượng sau khi cài đặt xong một máy mẫu, cộng thêm chỗ cho bản vá trong hai năm |
| Bộ nội dung đang phát | Toàn bộ tệp của danh sách phát hiện hành | Tổng dung lượng tệp thật, đo trên bộ nội dung dài nhất từng dùng, không lấy trung bình |
| Chỗ trống để đổi nội dung | Bộ nội dung mới tải về trước khi xoá bộ cũ | Bằng đúng phần thứ hai; nếu ổ không đủ chỗ cho hai bộ cùng lúc thì mỗi lần đổi nội dung màn phải tắt |
Cộng ba phần rồi cộng thêm khoảng hai mươi phần trăm dự phòng. Phần dự phòng này không phải để chứa thêm nội dung mà để ổ thể rắn còn ô trống mà san đều lượng ghi; ổ chạy gần đầy liên tục sẽ mòn nhanh hơn hẳn ổ cùng loại còn chỗ trống.
Một cách rút ngắn tính toán: đo dung lượng bộ nội dung của điểm nặng nhất trong hệ thống, nhân ba, rồi làm tròn lên mức dung lượng ổ thương mại gần nhất. Cách này thừa một chút nhưng tránh được lần nâng cấp ổ giữa vòng đời, vốn tốn công đi lại hơn tiền mua ổ.
4. Tuổi thọ ổ và bốn cách kéo dài
Ổ thể rắn có giới hạn tổng lượng ghi. Nhà sản xuất ổ công nghiệp công bố con số này cùng dải nhiệt; ổ dân dụng thường không công bố. Cơ chế mòn của từng loại chip nhớ mô tả ở bài chip nhớ TLC và tuổi thọ ghi. Với một đầu phát biển hiệu, bốn việc dưới đây kéo dài tuổi thọ ổ mà không tốn thêm chi phí phần cứng.
- Cấp đủ bộ nhớ trong. Máy đủ bộ nhớ thì hệ điều hành gần như không dùng tệp hoán đổi. Đây là thay đổi rẻ nhất và hiệu quả nhất trong bốn việc.
- Đưa nhật ký và bộ nhớ đệm ra khỏi ổ. Đặt thư mục nhật ký lên đĩa ảo trong bộ nhớ, hoặc đẩy thẳng về máy chủ quản lý theo lô. Bản ghi vẫn còn để đối soát nhưng không mòn ổ tại điểm.
- Đổi nội dung theo lô thay vì đổi lắt nhắt. Gộp các thay đổi nhỏ vào một lần đẩy trong tuần. Mỗi lần đẩy đều ghi lại phần lớn bộ nội dung, nên số lần đẩy mới là biến số, không phải kích thước thay đổi.
- Giữ nhiệt trong thân máy thấp. Máy không quạt cần khoảng hở đối lưu quanh vỏ. Ổ chạy nóng liên tục mất tuổi thọ nhanh hơn ổ chạy mát, và nhiệt trong hộp kín sau màn hình luôn cao hơn nhiệt độ phòng.
Việc còn lại là theo dõi. Phần mềm quản lý thiết bị đọc được chỉ số tình trạng ổ và tỷ lệ hao mòn từ xa, mô tả ở bài quản lý cụm biển báo số từ xa. Đặt ngưỡng cảnh báo ở mức hao mòn tám mươi phần trăm để còn thời gian đặt ổ thay, thay vì chờ tới lúc màn tắt.
5. Sao lưu nội dung và khôi phục điểm hiển thị
Ổ nào cũng có ngày hỏng, nên phần đáng chuẩn bị là thời gian khôi phục. Ba thứ cần có sẵn trước khi lắp điểm đầu tiên.
Một ảnh đĩa chuẩn. Cài xong một máy mẫu, kiểm tra chạy đủ một tuần, rồi tạo ảnh đĩa. Mọi máy sau nạp từ ảnh này. Cấu hình các điểm giống nhau thì lỗi cũng giống nhau và cách xử lý tái sử dụng được.
Bộ nội dung nằm ở máy chủ, không chỉ nằm ở đầu phát. Đầu phát giữ bản sao để phát khi mất mạng, còn bản gốc phải nằm ở kho nội dung tập trung. Nhiều hệ thống mất nội dung gốc vì bản duy nhất nằm trên chính ổ đã hỏng.
Một ổ dự phòng cùng dạng cho mỗi nhóm điểm. Với chuỗi vài chục điểm, tồn kho một tới hai ổ đã nạp sẵn ảnh đĩa rút thời gian dừng hiển thị xuống còn thời gian đi lại. Cách tổ chức tồn kho dự phòng cho chuỗi nhiều điểm mô tả ở bài nâng cấp mô-đun OPS trong màn hình đang chạy.
6. Chọn DS-081GB-U2A1E và cấu hình lưu trữ
Bốn thông tin cần chuẩn bị khi hỏi hàng: tổng dung lượng bộ nội dung nặng nhất, số lần đổi nội dung mỗi tháng, nội dung có lấy dữ liệu trực tuyến hay không, và nhiệt độ tại vị trí đặt máy vào giờ nóng nhất. Bốn con số này chốt được dung lượng ổ, loại ổ và mức bộ nhớ trong. Cấu trúc chung của một hệ thống biển hiệu số, gồm màn hình, phần mềm và đường mạng, trình bày ở bài hệ thống bảng hiệu kỹ thuật số Advantech.
Màn hình đi kèm nằm ở danh mục màn hình công nghiệp. Nhóm máy tính nhúng dùng làm bộ điều khiển nội dung liệt kê tại danh mục máy tính nhúng Advantech trên IPC247. Khi cần lọc nhanh theo số ngõ hình, dạng ổ và dải nhiệt, dùng công cụ chọn máy theo nhu cầu.
Câu hỏi thường gặp về DS-081GB-U2A1E
DS-081GB-U2A1E dùng bộ xử lý gì?
Máy dùng bộ xử lý Intel Core hoặc Intel Celeron thế hệ 6 và 7 thuộc nhóm nhúng, thiết kế không quạt. Nền tảng này đủ để giải mã nội dung độ phân giải cao và chạy liên tục theo lịch phát.
Một điểm hiển thị cần ổ dung lượng bao nhiêu?
Tính theo ba phần: hệ điều hành cùng phần mềm phát, bộ nội dung đang phát, và chỗ trống để tải bộ nội dung mới trước khi xoá bộ cũ. Phần thứ ba thường bị quên, khiến ổ đầy đúng lúc đẩy nội dung mùa cao điểm.
Nội dung biển hiệu ghi vào ổ nhiều tới mức nào?
Bản thân việc phát lại chỉ đọc, gần như không ghi. Lượng ghi đến từ chỗ khác: tải bộ nội dung mới theo lịch, nhật ký phát, bộ nhớ đệm trình duyệt khi trang hiển thị lấy dữ liệu trực tuyến, và tệp hoán đổi của hệ điều hành. Bốn nguồn này cộng lại quyết định tuổi thọ ổ.
Nên chọn ổ thể rắn dạng nào cho DS-081GB-U2A1E?
Ưu tiên ổ thể rắn công nghiệp có công bố dải nhiệt và tổng lượng ghi cho phép. Ổ dân dụng cùng dung lượng thường rẻ hơn nhưng không công bố hai con số đó, nên không lập được kế hoạch thay ổ.
Ổ hỏng thì khôi phục điểm hiển thị bằng cách nào?
Giữ sẵn một ảnh đĩa chuẩn của cấu hình điểm và một ổ dự phòng cùng dạng. Thay ổ, nạp ảnh đĩa, cắm mạng và để phần mềm quản lý đẩy lại bộ nội dung hiện hành. Cách này rút thời gian dừng hiển thị xuống còn thời gian đi lại cộng chừng một giờ thao tác.
