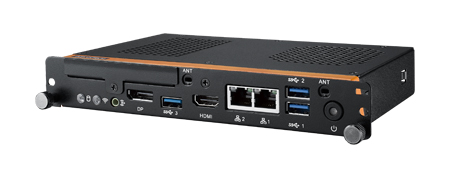

Một điểm hiển thị chạy vài năm hiếm khi hỏng cả cụm cùng lúc. Thường thì màn hình vẫn tốt, còn phần máy tính bên trong mới là thứ hết dư địa. Với dạng mô-đun cắm khe OPS, đây chính là tình huống mà kiểu lắp này giải quyết gọn: nâng cấp mô-đun OPS Advantech mà giữ nguyên màn hình, ngàm treo và đường điện. Bài viết nêu bốn tình huống phải đụng tới mô-đun như DS-280GB-S8A1E, quy trình thay tại điểm và cách chuẩn bị tồn kho dự phòng cho một chuỗi nhiều điểm.
1. Vì sao mô-đun và màn hình có vòng đời khác nhau
Màn hình xuống cấp theo cách chậm và nhìn thấy được: độ sáng giảm dần, có khi ố một vùng hoặc lệch màu so với màn bên cạnh. Khối máy tính thì hết dư địa theo cách khác. Nội dung nặng dần lên, phần mềm hiển thị đòi phiên bản hệ điều hành mới hơn, hoặc yêu cầu chuyển từ hai màn sang ba màn. Thân máy vẫn chạy nhưng không còn làm được việc mới.
Tách hai phần ra là ý tưởng gốc của chuẩn khe cắm mô-đun. Thông số và cách lắp của mô-đun mô tả ở bài DS-280GB-S8A1E, còn bài này chỉ bàn phần vòng đời: khi nào thay, thay thế nào, và chuẩn bị gì trước.
2. Bốn tình huống và cách xử lý
| Tình huống tại điểm | Việc phải làm | Thời gian dừng hiển thị | Chi phí phát sinh |
|---|---|---|---|
| Màn tốt, mô-đun hỏng đột ngột | Rút mô-đun hỏng, cắm mô-đun dự phòng đã cài sẵn, đăng ký lại thiết bị vào hệ quản lý | Ngắn nhất trong bốn tình huống nếu có mô-đun dự phòng trong kho | Một mô-đun thay thế; công đi lại một lần |
| Màn tốt, nội dung nặng hơn khả năng của mô-đun | Thay bằng mô-đun cấu hình cao hơn cùng chuẩn khe; giữ nguyên màn và ngàm | Ngắn, nếu mô-đun mới đã cài và nạp nội dung ở xưởng | Một mô-đun mới; công dựng lại bộ nội dung mẫu |
| Màn đã xuống độ sáng, mô-đun còn tốt | Thay màn hình, chuyển mô-đun cũ sang màn mới nếu màn mới cùng chuẩn khe | Dài hơn vì phải tháo và treo lại màn | Một màn hình; công tháo lắp và căn chỉnh ngàm |
| Đổi bố cục điểm hiển thị, từ một màn sang cụm nhiều màn | Xét lại toàn bộ cấu hình; có thể phải chuyển sang đầu phát đặt rời nhiều ngõ hình | Dài nhất, thường phải hẹn ngoài giờ mở cửa | Thiết bị mới, cáp mới, có thể thêm ổ cắm |
Đọc bảng theo cột thời gian dừng hiển thị. Ba tình huống đầu đều xử lý được trong khung giờ ngắn nếu phần chuẩn bị làm trước ở xưởng. Tình huống thứ tư khác hẳn về bản chất: đó không còn là bảo trì mà là dựng lại điểm, và nên đưa vào kế hoạch dự án thay vì xử lý theo lệnh sửa chữa. Cách chia cụm nhiều màn cho một máy trình bày ở bài DS-780GB-U3A1E.
3. Quy trình thay mô-đun tại điểm
- Chuẩn bị ở xưởng. Cài hệ điều hành, cài phần mềm hiển thị, đặt cấu hình mạng, nạp bộ nội dung mẫu và chạy thử ít nhất một chu kỳ lịch phát đầy đủ. Mô-đun mang ra điểm phải là mô-đun đã chạy đúng trên bàn thử.
- Xác nhận nội dung nằm trên hệ quản lý. Nội dung trong ổ của mô-đun cũ sẽ đi theo mô-đun cũ. Trước khi rút, kiểm tra danh sách phát và lịch của điểm đó đã có trên hệ quản lý tập trung.

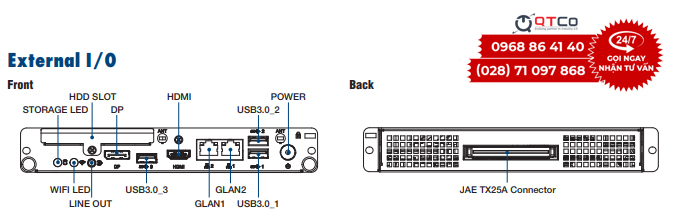

- Ghi hiện trạng trước khi tháo. Chụp lại cách đấu cáp mạng, vị trí ăng-ten nếu có mô-đun không dây, và nhãn tên thiết bị. Đây là phần hay bị bỏ qua và làm mất thời gian ở bước lắp lại.
- Rút và cắm. Tắt màn hình, tháo vít giữ, rút mô-đun theo phương ngang, cắm mô-đun mới vào đúng khe, siết lại vít. Không tì lên thân màn khi rút.
- Đăng ký lại và nghiệm thu. Đưa thiết bị mới vào hệ quản lý, đẩy lịch phát của điểm, rồi đứng ở vị trí người xem thực tế để kiểm tra hình, âm thanh và thời điểm đổi nội dung. Phần quản lý cụm từ xa mô tả ở bài quản lý cụm biển báo số bằng DeviceOn.
4. Tồn kho dự phòng cho chuỗi nhiều điểm
Với một điểm đơn lẻ, mua thiết bị khi hỏng là hợp lý. Với chuỗi vài chục điểm, cách đó khiến mỗi lần hỏng là một lần màn tối trong nhiều ngày chờ hàng. Ba con số nên chốt khi lập kế hoạch tồn kho.
- Thời gian đặt hàng bổ sung. Tính từ lúc phát hiện hỏng tới lúc có thiết bị trong tay, gồm cả thời gian duyệt mua nội bộ. Con số này thường dài hơn dự đoán.
- Mức chấp nhận được về thời gian một màn ngừng hiển thị. Màn thực đơn ở quầy bán hàng và màn thông tin ở hành lang có mức chấp nhận rất khác nhau, nên không cần cùng một chính sách dự phòng.
- Số bản mã đang dùng trong chuỗi. Chuỗi càng nhiều bản mã khác nhau thì càng phải giữ nhiều loại dự phòng. Đây là lý do nên chốt một cấu hình chuẩn cho cả chuỗi ngay từ đầu, mô tả ở bài triển khai chuỗi bảng hiệu kỹ thuật số.
Một cách làm gọn là giữ sẵn vài mô-đun đã cài đặt hoàn chỉnh trong kho, đánh số và cập nhật phần mềm theo cùng lịch với thiết bị đang chạy. Mô-đun dự phòng để nguyên trong hộp nhiều năm thường lệch phiên bản phần mềm so với hệ đang vận hành, và lúc cần dùng lại mất thêm thời gian cập nhật.
5. Chọn thiết bị khi nâng cấp điểm hiển thị
Ba câu hỏi cần trả lời trước khi đặt mua mô-đun thay thế: màn hình hiện có khe theo chuẩn nào và cấp được mức nguồn bao nhiêu qua khe đó, nội dung sắp tới có đổi so với nội dung hiện tại không, và điểm đó có nằm trong nhóm phải giữ hiển thị liên tục hay không. Ba câu này quyết định chọn đúng bản mã cũ hay nâng lên cấu hình cao hơn.
Bối cảnh chung về các khối của một hệ thống hiển thị trình bày ở bài hệ thống bảng hiệu kỹ thuật số Advantech. Màn hình có khe cắm mô-đun nằm ở danh mục màn hình công nghiệp. Nhóm máy tính công nghiệp cùng hãng dùng cho các hệ hiển thị lớn hơn liệt kê tại danh mục máy tính công nghiệp Advantech trên IPC247. Khi cần lọc theo chuẩn khe, số ngõ hình và dải nhiệt, dùng công cụ chọn máy theo nhu cầu.
Câu hỏi thường gặp về nâng cấp mô-đun OPS Advantech
Khi nào nên thay mô-đun thay vì thay cả màn hình?
Khi màn hình vẫn sáng đều, không sọc, không ố vùng, và cỡ màn vẫn hợp với vị trí. Trong trường hợp đó phần lỗi thời nằm ở khối máy tính chứ không ở tấm hiển thị, nên rút mô-đun cũ và cắm mô-đun mới là đủ. Ngược lại, màn đã xuống độ sáng rõ rệt thì thay mô-đun không cải thiện được điều người xem nhìn thấy.
Thay một mô-đun OPS mất bao lâu?
Phần thao tác cơ khí tính bằng phút vì mô-đun chỉ trượt ra khỏi khe. Phần lâu hơn là chuẩn bị trước: cài hệ điều hành, cài phần mềm hiển thị, nạp nội dung và đăng ký thiết bị vào hệ quản lý. Nếu làm sẵn ở xưởng thì thời gian dừng hiển thị tại điểm rất ngắn.
Mô-đun mới có cắm vừa màn hình cũ không?
Chỉ khi màn hình có khe OPS và mô-đun cũng theo chuẩn OPS. Mô-đun theo chuẩn SDM không cắm vào khe OPS và ngược lại. Ngoài chuẩn khe, cần đối chiếu mức nguồn mà khe của màn cấp được với yêu cầu của mô-đun mới.
Cần giữ bao nhiêu mô-đun dự phòng cho một chuỗi?
Không có con số chung. Cách tính thường dùng là dựa trên số điểm, thời gian đặt hàng bổ sung và mức chấp nhận được về thời gian một màn ngừng hiển thị. Chuỗi càng nhiều điểm và càng xa kho thì tỷ lệ dự phòng càng phải cao.
Nội dung và cấu hình có mất khi thay mô-đun không?
Nội dung nằm trong ổ lưu trữ của mô-đun cũ nên sẽ đi theo mô-đun đó. Vì vậy trước khi thay cần xác nhận nội dung và lịch phát đã nằm trên hệ quản lý tập trung, để mô-đun mới nhận lại đầy đủ sau khi đăng ký thiết bị.
