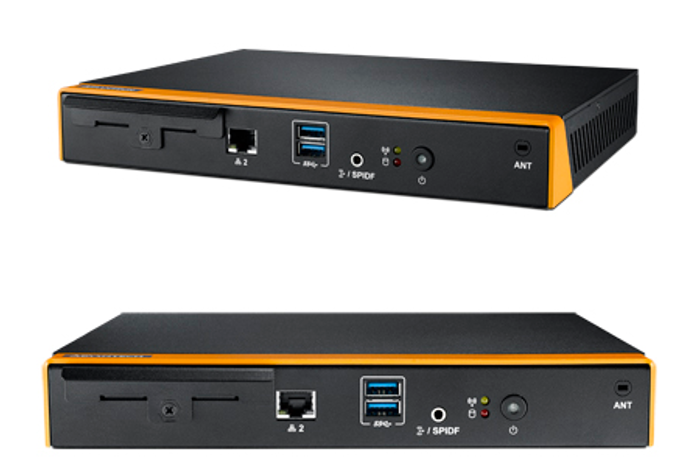

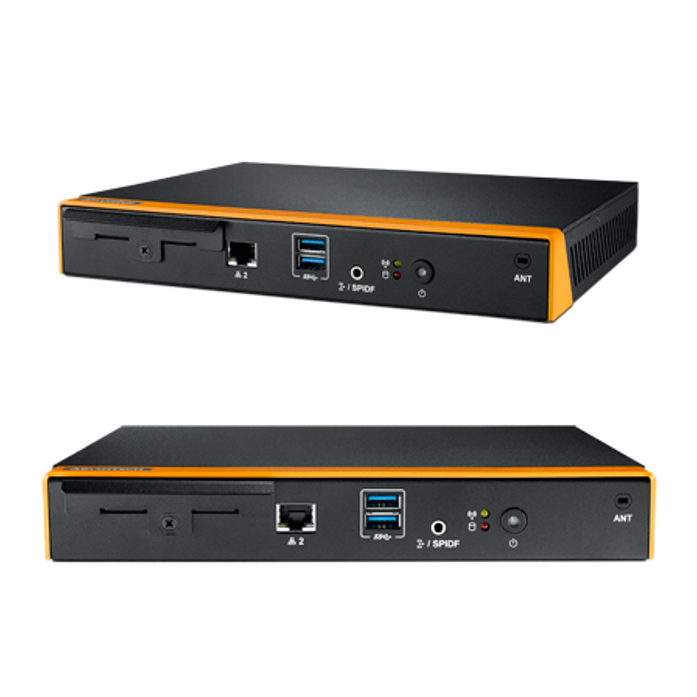

DS-780GB-U3A1E là đầu phát bảng hiệu kỹ thuật số của Advantech, thuộc dòng DS-780, đưa được ba màn hình từ một máy nhờ một ngõ HDMI 2.0 cùng hai ngõ HDMI 1.4. Máy giải mã nội dung 4K Ultra HD theo chuẩn HEVC và chạy trên nền Intel với hệ điều hành Windows. Model này hợp với cụm ba màn trong sảnh chờ, phòng vé và khu vực đón khách, nơi ba màn cần cùng một lịch phát. Bài viết nêu thông số theo tài liệu hãng, cách đi cáp cho cụm ba màn và so sánh với các đầu phát dòng DS khác.
1. Thông số kỹ thuật DS-780GB-U3A1E
| Hạng mục | Thông số |
|---|---|
| Nền tảng | Bộ xử lý Intel, hệ điều hành Windows; mã cấu hình cụ thể theo tài liệu hãng |
| Ngõ ra hình | 1 x HDMI 2.0 và 2 x HDMI 1.4, tổng cộng ba màn từ một máy |
| Độ phân giải và giải mã | Hỗ trợ nội dung 4K Ultra HD, giải mã video chuẩn HEVC |
| Bộ nhớ | Tối đa 32 GB, mỗi khe SO-DIMM nhận 16 GB |
| Lưu trữ | Theo tài liệu hãng |
| Mạng | Theo tài liệu hãng |
| Kích thước | 235 x 175 x 35 mm |
| Khối lượng | 1,5 kg |
| Nhiệt độ hoạt động | Tới 40 độ C |
| Chứng nhận | An toàn CB, UL, CCC, BSMI; chứng nhận tương thích điện từ |
| Phần mềm đi kèm | Phần mềm quản lý nội dung có sẵn chức năng chỉnh sửa, lập lịch và giám sát từ xa |
Hai điểm đáng chú ý trong bảng. Thứ nhất là cách chia ngõ hình: một ngõ HDMI 2.0 và hai ngõ HDMI 1.4 chứ không phải ba ngõ giống nhau, nên khi cụm có một màn độ phân giải cao hơn hai màn kia thì màn đó phải nối vào ngõ HDMI 2.0. Thứ hai là kích thước 235 x 175 x 35 mm cùng khối lượng 1,5 kg; đây là thân máy đầy đủ chứ không phải thân siêu mỏng, nên phải chuẩn bị chỗ đặt riêng thay vì gắn sau lưng màn. Bộ thông số đầy đủ nằm trong trang sản phẩm DS-780 của Advantech.
2. DS-780GB-U3A1E dùng cho việc gì

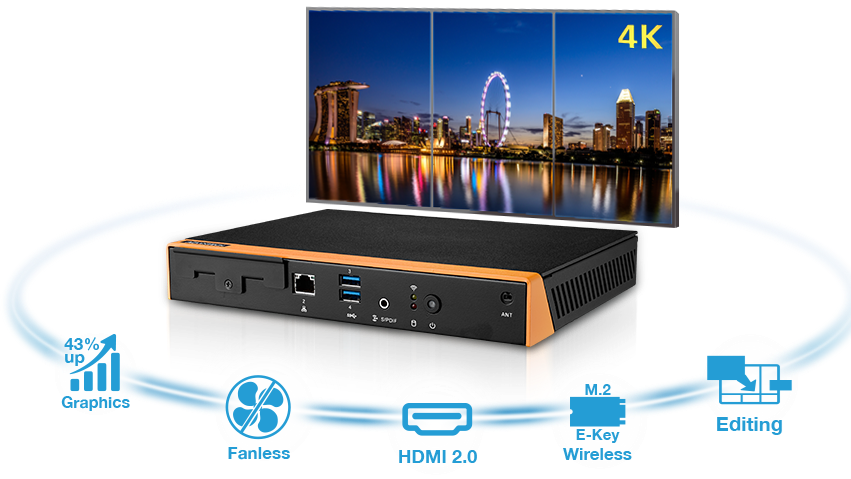

- Cụm ba màn trong sảnh chờ. Ba màn treo cạnh nhau phát chung một khung hình trải ngang, hoặc chia ba nội dung: thông báo, lịch trình và quảng cáo. Một máy điều khiển cả cụm nên lịch phát không lệch giữa ba màn.
- Quầy giao dịch và phòng vé. Một màn hiển thị số thứ tự, một màn hiển thị bảng giá dịch vụ, một màn phát video hướng dẫn. Ba nội dung khác nhau nhưng cùng một nguồn dữ liệu.
- Khu trưng bày trong trung tâm thương mại. Nội dung 4K cho màn chính đặt chính diện lối đi, hai màn phụ hai bên phát ảnh sản phẩm. Ngõ HDMI 2.0 dành cho màn chính.
- Phòng điều hành nhỏ. Ba màn hiển thị ba bảng số liệu khác nhau, cập nhật theo lịch. Nền Windows cho phép chạy thẳng ứng dụng hiển thị sẵn có mà không phải viết lại.
3. Đi cáp và lắp đặt cho cụm ba màn
Ba màn từ một máy tiết kiệm thiết bị nhưng dồn rủi ro vào một điểm, nên phần lắp đặt cần chặt hơn cấu hình hai màn.
- Đo khoảng cách tới màn xa nhất trước khi chốt vị trí máy. Đặt máy ở giữa cụm để ba đoạn cáp gần bằng nhau. Đoạn nào vượt ngưỡng chạy tốt của cáp HDMI thường thì dùng bộ khuếch đại hoặc cáp quang HDMI cho riêng đoạn đó.
- Ghi nhãn đầu cáp theo ngõ. Ngõ HDMI 2.0 nối màn độ phân giải cao nhất. Nhãn dán ở cả hai đầu giúp người bảo trì sau này không cắm nhầm rồi kết luận máy hỏng.
- Chuẩn bị chỗ đặt có đối lưu gió. Dải nhiệt công bố tới 40 độ C là nhiệt độ môi trường quanh máy, không phải nhiệt độ phòng. Hộp kín không lỗ thoát gió sẽ vượt ngưỡng này vào giờ nóng.
- Khóa giắc nguồn. Máy nặng 1,5 kg và thường đặt trên kệ kỹ thuật; giắc nguồn không khóa dễ lỏng khi có rung hoặc khi người bảo trì kéo cáp bên cạnh.
Bố cục tổng thể của hệ thống, gồm phần màn hình, phần mềm và đường mạng, trình bày ở bài hệ thống bảng hiệu kỹ thuật số Advantech.
4. So sánh DS-780GB-U3A1E với các model dòng DS khác
| Model | Số màn | Nền tảng | Kích thước, khối lượng | Nhiệt độ | Điểm mạnh |
|---|---|---|---|---|---|
| DS-780GB-U3A1E | Ba màn | Intel, Windows | 235 x 175 x 35 mm, 1,5 kg | Tới 40 độ C | Ba màn từ một máy, chứng nhận CB, UL, CCC, BSMI |
| DS-081GB | Hai màn | Intel Core i3 hoặc i5 thế hệ 6 và 7, Windows | 180 x 190 x 19 mm, 0,87 kg | 0 đến 40 độ C | Thân mỏng 19 mm, gắn vừa khe sau lưng màn hình |
| DS-066GB | Hai màn | Intel Celeron J1900, Windows | 180 x 190 x 19 mm, 0,87 kg | 0 đến 50 độ C với ổ thể rắn | Cấu hình phổ thông, kẹp được thanh ray DIN |
| DS-100GF | Theo tài liệu hãng | ARM Cortex-A72 và A53, Android 7.1.2 | 135 x 130 x 29 mm, 0,73 kg | Tới 45 độ C | Chi phí thấp, hợp điểm lẻ chỉ phát danh sách nội dung |
Cách đọc bảng: nếu cụm hiển thị có ba màn trở lên tại cùng một chỗ và cần chung một lịch phát, DS-780GB-U3A1E giảm được số thiết bị phải quản lý. Nếu các màn nằm rải và mỗi chỗ chỉ một tới hai màn, nhóm thân mỏng hai ngõ hình lắp gọn hơn và hỏng một máy chỉ mất hai màn. Còn nếu nội dung chỉ là danh sách video quay sẵn, model nền Android chi phí thấp hơn và chịu nhiệt cao hơn 5 độ.
5. Mua DS-780GB-U3A1E ở đâu
Bản mã khác cùng dòng được giới thiệu riêng tại bài DS-780GB-U4A1E. Màn hình đi kèm nằm ở danh mục màn hình công nghiệp. Khi hỏi hàng nên nêu rõ bốn thông tin: số màn và độ phân giải từng màn, khoảng cách từ vị trí đặt máy tới màn xa nhất, nhiệt độ tại vị trí đặt vào giờ nóng nhất, và phần mềm hiển thị hiện có chạy trên nền nào. Bốn thông tin này quyết định chọn bản mã nào nhanh hơn mọi so sánh cấu hình.
Phần theo dõi và cập nhật từ xa cho cả cụm đầu phát mô tả ở bài phần mềm nhúng DeviceOn-iEdge. Nhóm máy tính nhúng dùng làm bộ điều khiển nội dung liệt kê tại danh mục máy tính nhúng Advantech trên IPC247. Khi cần lọc nhanh theo số ngõ hình, dải nhiệt và kiểu gắn, dùng công cụ chọn máy theo nhu cầu.
Câu hỏi thường gặp về DS-780GB-U3A1E
DS-780GB-U3A1E chạy được mấy màn hình cùng lúc?
Model này có một ngõ HDMI 2.0 cùng hai ngõ HDMI 1.4, đưa được ba màn từ một máy. Ba màn có thể phát ba nội dung riêng hoặc ghép chung một khung hình trải ngang, tùy cấu hình trong phần mềm nội dung.
DS-780GB-U3A1E hỗ trợ độ phân giải và định dạng nào?
Máy hỗ trợ nội dung 4K Ultra HD và giải mã video theo chuẩn HEVC. Ngõ HDMI 2.0 dành cho màn có độ phân giải cao nhất trong cụm, hai ngõ HDMI 1.4 dành cho hai màn còn lại.
Kích thước và khối lượng DS-780GB-U3A1E là bao nhiêu?
Thân máy 235 x 175 x 35 mm, khối lượng 1,5 kg. Kích thước này lớn hơn nhóm đầu phát siêu mỏng, nên vị trí lắp thường là kệ kỹ thuật hoặc hộp riêng thay vì khe hẹp sau lưng màn hình.
DS-780GB-U3A1E lắp được bao nhiêu bộ nhớ?
Bộ nhớ tối đa 32 GB, mỗi khe SO-DIMM nhận 16 GB. Với nội dung là video 4K và ảnh độ phân giải cao chạy đồng thời trên ba màn, nên lắp đủ hai khe thay vì một khe.
Model này có chứng nhận an toàn nào?
Theo tài liệu hãng, DS-780GB-U3A1E đạt các chứng nhận an toàn CB, UL, CCC, BSMI cùng chứng nhận tương thích điện từ. Đây là điểm cần nêu trong hồ sơ nghiệm thu của các công trình công cộng.
