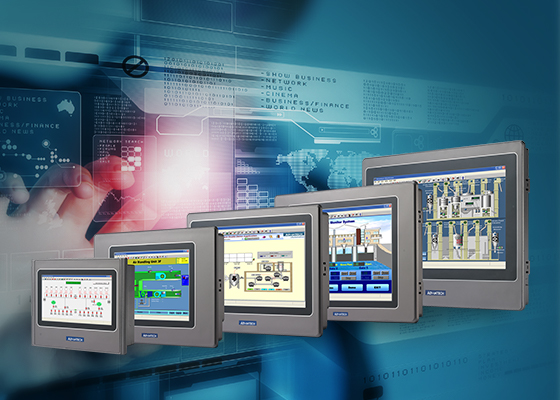

Máy tính công nghiệp màn hình cảm ứng Advantech là một khối gộp sẵn bo mạch, bộ nhớ, ổ lưu trữ và màn hình cảm ứng trong cùng một vỏ, lắp thẳng lên cánh tủ. Trên site này, nhóm sản phẩm đó chia thành bốn dòng có cách dựng máy khác nhau. Bài viết vẽ bản đồ bốn dòng theo cách làm mát và khe mở rộng, liệt kê mã theo kích thước từ 10,4 tới 21,5 inch, rồi hướng dẫn đọc mã hàng đầy đủ để không đặt nhầm cấu hình.
1. Bốn dòng máy và cách dựng máy
| Dòng | Vi xử lý theo mô tả sản phẩm | Làm mát | Khe mở rộng | Điểm riêng |
|---|---|---|---|---|
| TPC | Atom, Celeron hoặc Core i thế hệ 4 và 5 | Không quạt, vỏ nhôm đúc | Mini PCIe cỡ đầy đủ, một số mã có thêm PCIe | Dải nhiệt âm 20 tới 60 độ C, mở rộng cổng bằng iDoor |
| PPC phổ thông | Celeron bốn nhân gắn thẳng trên bo | Không quạt, vỏ hợp kim nhôm | Mini PCIe cỡ đầy đủ | Mặt phẳng liền đạt IP66, có đèn báo trạng thái mặt sau |
| PPC màn rộng | Atom hoặc Core i thế hệ 4 | Không quạt | PCI hoặc PCIe cỡ lớn | Nhận nguồn một chiều dải rộng, hỗ trợ nhiều đầu ra hình |
| IPPC | Core i3, i5 hoặc i7 với chipset máy trạm | Có quạt, khung thép chịu lực | Nhiều khe PCI và PCIe | Cổng USB truy cập mặt trước, khung thép không gỉ |
Bốn dòng trả lời bốn câu hỏi khác nhau. Dòng TPC dành cho vị trí có nhiệt độ khắc nghiệt và cần thêm cổng chuyên dụng. Dòng PPC phổ thông dành cho trạm thao tác thông thường trong nhà xưởng khô. Dòng PPC màn rộng dành cho giao diện có sơ đồ và nhiều ô số liệu. Dòng IPPC dành cho trạm cần cắm thêm card thu hình, card giao tiếp hoặc card điều khiển chuyển động. Việc chọn giữa khối gộp và phương án tách rời được bàn ở bài máy tính cảm ứng Advantech.
2. Bảng mã theo kích thước màn hình
| Kích thước | Mã trên site | Vi xử lý theo mô tả sản phẩm |
|---|---|---|
| 10,4 inch SVGA | PPC-3100S | Celeron N2930 bốn nhân |
| 12,1 inch SVGA | TPC-1251H | Atom Z520 |
| 12,1 inch XGA | TPC-1251T, TPC-1282T, PPC-3120S, PPC-L128T | Atom E3827, Core thế hệ 5, Celeron N2930, Atom N270 |
| 15 inch XGA | TPC-1551T, TPC-1551H, TPC-1571H, TPC-1582H | Atom E3827, Atom Z520, Atom D525, Core i3 thế hệ 4 |
| 15 inch XGA bản khung nặng | IPPC-6152A, IPPC-9151G | Core i7, i5 hoặc i3 với chipset Q87 và QM67 |
| 15,6 inch WXGA | PPC-4150W, PPC-4151W | Atom D2550, Core i5 hoặc i3 thế hệ 4 |
| 17 inch SXGA | TPC-1751T, TPC-1782H | Atom E3827 hoặc Celeron J1900, Core i3 thế hệ 4 |
| 18,5 inch rộng | PPC-3181SW | Core i5-6300U |
| 21,5 inch Full HD | PPC-4211W | Core i5-4300U hoặc Core i3-4010U |
Ngoài các mã trên, dòng PPC-6151C là khung máy nhận bo mạch Mini-ITX đã chứng nhận thuộc dòng PPC-MB của Advantech (CPU tới 65 W), dành cho đơn vị muốn chọn cấu hình bo mạch theo yêu cầu riêng. Bảng thông số đầy đủ của một mã tiêu biểu nằm ở bài TPC-1551T.
3. Đọc mã hàng đầy đủ trước khi đặt
Tên dòng chưa đủ để đặt hàng. Mỗi dòng có nhiều bản khác nhau về vi xử lý, loại cảm ứng, dung lượng bộ nhớ và cách cấp nguồn, phân biệt bằng phần đuôi trong mã hàng. Trong dòng PPC-4211W, bản đuôi P5AE dùng Core i5-4300U còn bản đuôi R3AE dùng Core i3-4010U; hai bản cùng màn hình nhưng khác hẳn về hiệu năng và mức tiêu thụ điện.
Ba thông tin nên xác nhận lại bằng mã đuôi: vi xử lý cụ thể, loại cảm ứng là điện trở hay điện dung chiếu, và nguồn vào là một chiều dải rộng hay xoay chiều qua bộ nguồn ngoài. Cách phân biệt loại cảm ứng theo từng mã được viết ở bài công nghệ cảm ứng màn hình công nghiệp Advantech.
4. Khe mở rộng quyết định điều gì
Khe mở rộng là điểm tách bốn dòng rõ nhất, vì nó quyết định máy còn lắp thêm được gì sau này.

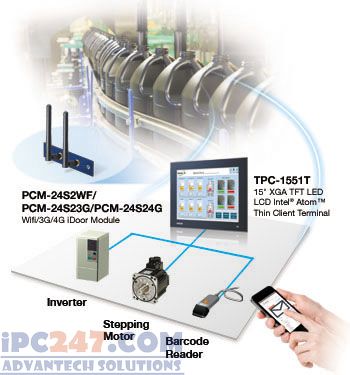

Khe mini PCIe. Có ở hầu hết các mã, dùng cho card mạng không dây, ổ mSATA hoặc mô-đun mở rộng cổng. Với các mã TPC, mô-đun iDoor cắm vào khe này để thêm cổng nối tiếp cách ly, cổng vào ra số cách ly, giao tiếp mạng hiện trường hoặc bộ nhớ chống mất dữ liệu.
Khe PCIe cỡ lớn và khe PCI. Có ở dòng PPC màn rộng và dòng IPPC. Đây là điều kiện bắt buộc khi cần card thu hình cho trạm kiểm tra bằng thị giác máy, card giao tiếp với bộ điều khiển chuyển động, hoặc card mạng chuyên dụng.
Vị trí khe và độ sâu tủ. Card cắm vào làm tăng chiều dày phía sau máy. Con số này phải đo trước, vì cánh tủ mỏng và khoảng trống phía sau hẹp là lý do thường gặp khiến máy đã mua không lắp được đúng vị trí dự kiến.
5. Vòng đời và phụ tùng thay thế
Máy gộp sẵn màn hình có một ràng buộc riêng: khi hỏng màn hình hoặc hỏng lớp cảm ứng, phải thay đúng cụm của chính mã đó và phải tháo máy khỏi cánh tủ. Ba việc nên làm ngay từ khi lắp.
- Ghi mã hàng đầy đủ vào hồ sơ thiết bị. Ghi cả mã đuôi, kèm ảnh chụp tem sau máy. Đây là thông tin quyết định khi cần đặt phụ tùng sau vài năm.
- Ghi kích thước khoét trên cánh tủ. Khi mã cũ không còn, mã thay thế phải vừa đúng phần khoét, nếu không phải làm lại cánh tủ.
- Giữ bản sao cấu hình và dữ liệu. Ổ lưu trữ nằm trong máy, nên khi thay máy phải có sẵn bản sao phần mềm và tệp cấu hình để trạm chạy lại trong ca.
6. Chọn máy tính công nghiệp màn hình cảm ứng Advantech
Trình tự nên là: xem trạm có cần cắm thêm card không, xem nhiệt độ tại điểm lắp vào giờ nóng nhất, xem giao diện cần bao nhiêu ô số liệu, rồi mới tới kích thước màn hình và vi xử lý. Câu hỏi về card và câu hỏi về nhiệt độ thường đã khoanh được dòng máy, phần còn lại chỉ là chọn mã trong dòng đó.
Toàn bộ mã đang bán nằm ở danh mục máy tính màn hình cảm ứng. Nhóm thiết bị cùng loại của hãng có tại danh mục panel PC công nghiệp Advantech trên IPC247. Khi cần lọc theo kích thước, dải nhiệt và khe mở rộng, dùng công cụ chọn máy theo nhu cầu rồi đối chiếu kết quả với hai bảng phía trên.
Câu hỏi thường gặp về máy tính công nghiệp màn hình cảm ứng Advantech
Máy tính công nghiệp màn hình cảm ứng Advantech có mấy dòng?
Trên site này có bốn nhóm: dòng TPC là máy nhúng không quạt dải nhiệt rộng, dòng PPC phổ thông là bản mặt phẳng giá trị, dòng PPC màn rộng là bản tỷ lệ rộng có khe cắm mở rộng, và dòng IPPC là bản khung nặng nhiều khe cắm. Bốn nhóm khác nhau ở cách làm mát, khe mở rộng và dải nhiệt.
Dòng TPC khác dòng PPC ở điểm nào?
Theo mô tả sản phẩm, các mã TPC công bố dải nhiệt làm việc âm 20 tới 60 độ C và hỗ trợ mở rộng bằng công nghệ iDoor. Các mã PPC phổ thông tập trung vào bản mặt phẳng giá trị với khe mini PCIe, còn dòng PPC màn rộng bổ sung khe PCI hoặc PCIe cỡ lớn.
Mã đuôi trong mã hàng cho biết điều gì?
Mã đuôi phân biệt cấu hình bên trong của cùng một dòng: loại vi xử lý, loại cảm ứng và cách cấp nguồn. Ví dụ trong dòng PPC-4211W, bản đuôi P5AE dùng vi xử lý Core i5-4300U còn bản đuôi R3AE dùng Core i3-4010U. Đặt hàng phải ghi đủ mã đuôi.
Máy tính có màn hình cảm ứng thay được màn hình khi hỏng không?
Được, nhưng phải thay đúng cụm màn hình của chính mã đó và thường phải tháo máy khỏi cánh tủ. Đây là điểm khác biệt so với phương án tách rời: khi màn hình rời hỏng, chỉ cần rút cáp và thay màn hình mà không đụng tới máy tính.
Cỡ 21,5 inch có cần thiết cho trạm vận hành không?
Chỉ cần khi giao diện phải hiện nhiều ô số liệu cùng lúc hoặc có sơ đồ chuyền. Với trạm chỉ có vài nút lệnh và ít thông số, cỡ 10,4 tới 15 inch vừa đủ và tiết kiệm được diện tích khoét trên cánh tủ.
