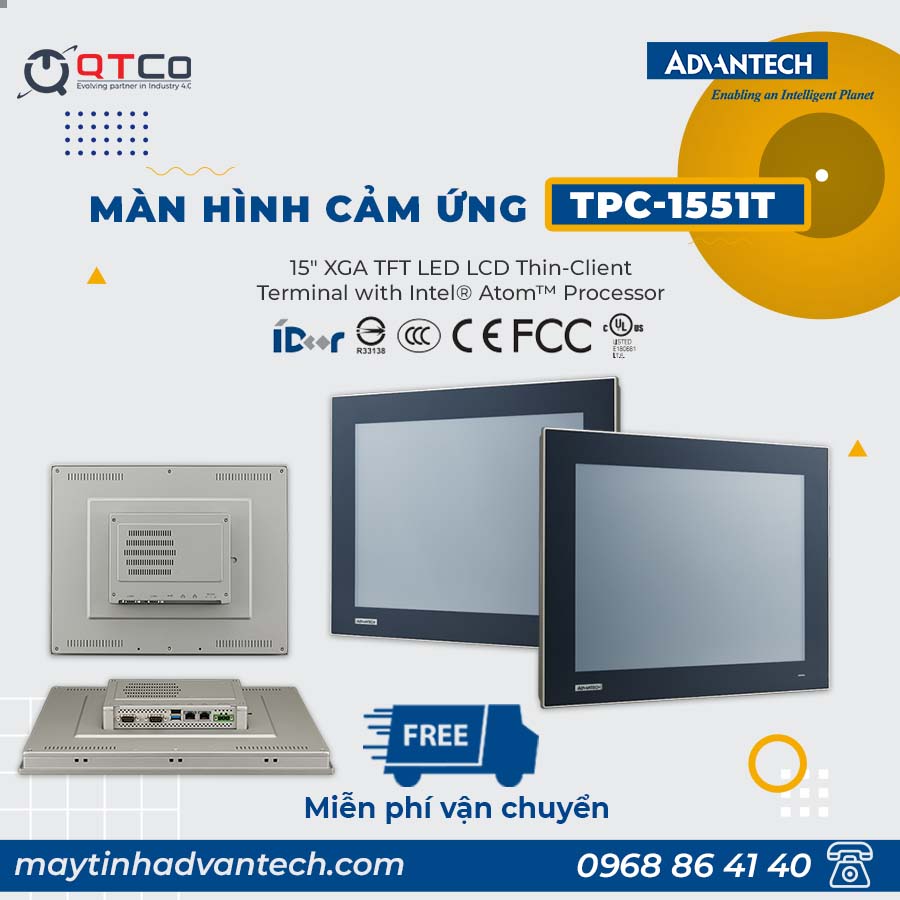

TPC-1551T là máy tính bảng điều khiển công nghiệp 15 inch của Advantech, gộp màn hình cảm ứng chuẩn XGA và một máy tính không quạt vào cùng một khối. Máy chạy vi xử lý Intel Atom E3827, dùng cảm ứng điện trở 5 dây, mặt trước phẳng đạt IP66 và làm việc trong dải âm 20 đến 60 độ C. Bài viết trình bày bảng thông số, khả năng mở rộng theo mô-đun, các vị trí lắp thực tế, so sánh với những mã cùng dòng TPC và nơi đặt mua.
Trong danh mục panel PC của hãng, dòng TPC nằm ở nhóm ưu tiên độ bền môi trường hơn hiệu năng tính toán. Nền tảng Atom công suất thấp cho phép bỏ hẳn quạt, còn vỏ hợp kim nhôm đúc làm luôn nhiệm vụ tản nhiệt. Đổi lại, máy không dành cho phần mềm nặng về đồ hoạ hay xử lý ảnh; việc của nó là chạy giao diện vận hành liên tục nhiều năm ở nơi mà máy văn phòng hỏng trong vài tháng.
Thông số kỹ thuật TPC-1551T
Bảng dưới tổng hợp theo thông số công bố của mã này. Cấu hình bộ nhớ và ổ lưu trữ thay đổi theo đơn đặt, nên phần đó nên xác nhận lại khi lập cấu hình.
| Hạng mục | Thông số |
|---|---|
| Màn hình | LCD TFT 15 inch chuẩn XGA, đèn nền LED tuổi thọ 50.000 giờ |
| Cảm ứng | Điện trở 5 dây |
| Vi xử lý | Intel Atom E3827 hai nhân, 1,75 GHz |
| Bộ nhớ trong | 1 khe SODIMM DDR3L, mặc định 4 GB, nhận tối đa 8 GB |
| Lưu trữ | 1 khe CFast, thêm 1 khay ổ SATA 2,5 inch theo tuỳ chọn |
| Mạng | 2 cổng Ethernet 10/100/1000 Mbps |
| Cổng nối tiếp | 1 cổng RS-232 và 1 cổng RS-232/422/485 |
| Cổng khác | 1 cổng USB 3.0 và 1 cổng USB 2.0 |
| Khe mở rộng | 1 khe mini PCIe kích thước đầy đủ, hỗ trợ mô-đun iDoor |
| Nguồn cấp | 24 VDC dung sai 20 phần trăm; có bộ nguồn xoay chiều theo tuỳ chọn |
| Cấp bảo vệ mặt trước | IP66 với bản mặt phẳng liền khối, IP65 với bản mặt không phẳng |
| Vỏ máy | Viền trước hợp kim nhôm đúc, có tiếp địa thân máy |
| Đèn báo | Đèn LED mặt trước hiển thị trạng thái hoạt động |
| Nhiệt độ làm việc | Âm 20 đến 60 độ C |
| Kích thước | 383,2 x 307,3 x 61,1 mm |
| Trọng lượng | 3,9 kg |
| Hệ điều hành | Windows 7 và Windows 10 Enterprise LTSB |
| Phần mềm đi kèm | Advantech SNMP Subagent và SusiAccess |
Ba dòng trong bảng đáng chú ý khi lập cấu hình. Thứ nhất là ổ lưu trữ: máy dùng khe CFast làm ổ chính, một dạng thẻ nhớ công nghiệp giao tiếp SATA, tháo ra được từ bên ngoài. Cách này cho phép nhân bản ổ hệ điều hành sang máy dự phòng chỉ bằng việc đổi thẻ, rất tiện khi đội bảo trì phải khôi phục nhanh giữa ca. Thứ hai là đèn báo trạng thái trên mặt trước: người vận hành phân biệt được máy đang treo hay đang tắt mà không phải mở tủ. Thứ ba là tiếp địa thân máy, chi tiết cần thiết khi máy lắp chung tủ với biến tần và khởi động từ.
iDoor và SusiAccess mở rộng TPC-1551T thế nào
Đây là phần khác biệt rõ nhất giữa panel PC của hãng và một màn hình cảm ứng ghép với máy tính rời. Máy có sẵn hai lớp mở rộng, một về phần cứng và một về phần mềm.
Về phần cứng, khe mini PCIe kích thước đầy đủ nhận mô-đun iDoor. Đây là nhóm phụ kiện dạng thẻ cắm, thay vì thêm card rời như máy để bàn. Các nhóm mô-đun thường dùng gồm: cổng vào ra số có cách ly cho tín hiệu từ cảm biến và rơ le, mô-đun truyền thông không dây khi trạm không kéo được cáp mạng, mô-đun giao thức cấp trường để nói chuyện với bộ điều khiển khả trình, và bộ nhớ chống mất dữ liệu khi mất điện đột ngột. Mỗi mô-đun là một mã đặt hàng riêng, cần khai ngay từ khâu lập cấu hình vì chỉ có một khe.

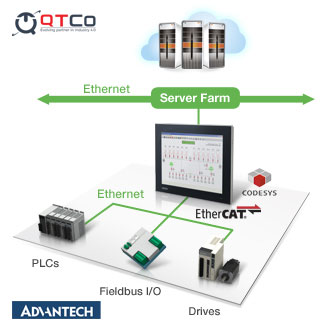

Về phần mềm, máy đi kèm SusiAccess, công cụ quản lý thiết bị từ xa của hãng, và Advantech SNMP Subagent để đưa trạng thái máy vào hệ thống giám sát mạng có sẵn của nhà máy. Hai công cụ này giải quyết bài toán quen thuộc: khi có vài chục trạm vận hành nằm rải khắp xưởng, việc biết được máy nào sắp đầy ổ, máy nào nhiệt độ đang cao, máy nào vừa khởi động lại giúp bộ phận bảo trì đi trước sự cố thay vì chạy theo. Bài màn hình IPC cảm ứng là gì nêu rõ ranh giới giữa panel PC và màn hình rời, phần đó không nhắc lại ở đây.
TPC-1551T dùng cho việc gì
Điểm mạnh của mã này là dải nhiệt âm 20 đến 60 độ C cùng cảm ứng thao tác được khi đeo găng. Bốn tình huống dưới đây thường gặp ở dự án trong nước.
- Kho lạnh và khu vực cấp đông. Nhiệt độ dưới 0 độ C làm màn hình thông thường chậm đáp ứng và ổ cứng cơ không khởi động được. Panel PC dải nhiệt rộng cùng ổ dạng thẻ nhớ xử lý được cả hai vấn đề, còn người vận hành đeo găng dày vẫn bấm được trên cảm ứng điện trở.
- Trạm vận hành trong xưởng chế biến thực phẩm. Mặt máy phải xịt rửa cuối ca. Bản mặt phẳng liền khối đạt IP66 chịu được tia nước, còn viền nhôm đúc không có khe đọng nước bẩn.
- Buồng máy và phòng bơm. Nhiệt độ mùa hè trong buồng kín dễ vượt 45 độ C. Thiết kế không quạt vừa tránh hút bụi vừa không có chi tiết quay phải thay định kỳ, phù hợp với nơi ít người trực.
- Trạm thu thập dữ liệu tại chuyền lắp ráp. Máy vừa chạy giao diện ghi kết quả kiểm tra, vừa đọc cân và đầu đọc mã vạch qua hai cổng nối tiếp. Khi cần thêm ngõ vào ra cách ly, mô-đun iDoor bổ sung mà không phải đổi máy.
Ngược lại, có hai việc nên tránh giao cho mã này: chạy phần mềm xử lý ảnh nhiều luồng và hiển thị video độ phân giải cao. Nền tảng Atom hai nhân và độ phân giải XGA không dành cho hai nhóm việc đó. Toàn bộ nhóm máy này nằm trong danh mục máy tính màn hình cảm ứng trên site.
So sánh với các dòng cùng nhóm
Bảng dưới xếp TPC-1551T cạnh ba mã panel PC khác đang có trên trang cửa hàng của site, theo trục kích thước màn hình và nền tảng tính toán.
| Model | Màn hình | Vi xử lý | Bảo vệ mặt trước | Nhiệt độ làm việc | Điểm mạnh |
|---|---|---|---|---|---|
| TPC-1551T | 15 inch XGA, đèn nền 50.000 giờ | Intel Atom E3827 hai nhân 1,75 GHz | IP66 bản mặt phẳng, IP65 bản mặt thường | Âm 20 đến 60 độ C | Cân bằng giữa cỡ màn thông dụng và dải nhiệt rộng, có khe CFast tháo ngoài |
| TPC-1251T | 12,1 inch XGA, đèn nền 50.000 giờ | Intel Atom E3827 hai nhân 1,75 GHz | IP66 bản mặt phẳng, IP65 bản mặt thường | Âm 20 đến 60 độ C | Cùng nền tảng trên khung nhỏ hơn, hợp tủ điều khiển chật |
| TPC-1751T | 17 inch SXGA, đèn nền 50.000 giờ | Intel Atom E3827 hai nhân hoặc Celeron J1900 bốn nhân 2 GHz | IP66 bản mặt phẳng, IP65 bản mặt thường | Âm 20 đến 60 độ C | Diện tích hiển thị lớn nhất nhóm, có tuỳ chọn vi xử lý bốn nhân |
| TPC-1582H | 15 inch XGA, đèn nền 50.000 giờ | Intel Core i3 thế hệ thứ tư 1,7 GHz | IP65 | Theo tài liệu hãng | Hiệu năng cao nhất nhóm, có khe PCIe, ngõ HDMI và âm thanh |
Cách chọn khá rõ. Nếu chỗ khoét trên tủ hẹp và giao diện chỉ có vài trang, TPC-1251T tiết kiệm diện tích mà giữ nguyên độ bền môi trường. Nếu người vận hành đứng xa hoặc giao diện có nhiều bảng số liệu, TPC-1751T cho độ phân giải SXGA và có tuỳ chọn bốn nhân. Nếu phần mềm nặng hơn mức Atom kham được, chẳng hạn giao diện đồ hoạ nhiều lớp hoặc cơ sở dữ liệu tại chỗ, TPC-1582H dùng nền tảng Core i3 và có khe PCIe, đổi lại dải nhiệt hẹp hơn.
Mua TPC-1551T ở đâu
TPC-1551T có trang sản phẩm riêng trên site: máy tính công nghiệp màn hình cảm ứng TPC-1551T, kèm danh sách tính năng theo tài liệu hãng. Thời gian bảo hành tiêu chuẩn cho nhóm máy này là 24 tháng.
Khi gửi yêu cầu báo giá, năm thông tin nên nêu trước: kích thước lỗ khoét trên cánh tủ và bản mặt phẳng hay mặt thường, nguồn tại vị trí lắp là 24 VDC hay xoay chiều, nhiệt độ thấp nhất và cao nhất đo được tại chỗ, số thiết bị nối tiếp cần đấu vào máy, và phần mềm vận hành chạy trên hệ điều hành nào. Nếu dự kiến dùng mô-đun iDoor thì nêu luôn loại mô-đun, vì máy chỉ có một khe và phải chốt ngay từ đầu.
Để đối chiếu với các dòng panel PC khác của hãng, xem danh mục panel PC công nghiệp Advantech trên IPC247. Nếu chưa chốt được cỡ màn và cấu hình phù hợp với tủ hiện có, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về TPC-1551T
TPC-1551T là máy gì?
TPC-1551T là máy tính bảng điều khiển công nghiệp của Advantech, gộp màn hình cảm ứng 15 inch chuẩn XGA và một máy tính không quạt vào cùng một khối. Máy chạy vi xử lý Intel Atom E3827 hai nhân 1,75 GHz, vỏ trước bằng hợp kim nhôm đúc, làm việc trong dải âm 20 đến 60 độ C.
Mặt trước IP66 và IP65 khác nhau thế nào trên cùng một máy?
Bản mặt phẳng liền khối đạt IP66, bản mặt không phẳng đạt IP65. Cả hai đều chống bụi hoàn toàn, khác nhau ở mức chịu nước: IP65 chịu tia nước áp lực thấp, IP66 chịu tia nước mạnh hơn. Khu vực vệ sinh bằng vòi xịt nên chọn bản mặt phẳng.
Vì sao TPC-1551T dùng cảm ứng điện trở 5 dây thay vì cảm ứng điện dung?
Cảm ứng điện trở nhận thao tác qua găng tay dày và ít bị nhiễu khi mặt kính ướt hoặc bám bụi ẩm. Loại 5 dây có tuổi thọ cao hơn loại 4 dây vì lớp dẫn điện nằm trên tấm nền chứ không nằm trên màng phủ. Đây là lựa chọn hợp với xưởng ẩm, kho lạnh và khu vực bảo hộ lao động đầy đủ.
TPC-1551T lắp được ở nhiệt độ nào?
Dải nhiệt làm việc công bố là âm 20 đến 60 độ C, rộng hơn hẳn các panel PC thông dụng vốn dừng ở 0 đến 50 độ C. Nhờ vậy máy đặt được trong kho lạnh, buồng máy nóng hoặc tủ ngoài trời có mái che mà không cần bộ sưởi hoặc quạt hỗ trợ.
Công nghệ iDoor trên TPC-1551T dùng để làm gì?
iDoor là khe mở rộng theo mô-đun của Advantech, cho phép thêm cổng vào ra cách ly, mô-đun truyền thông không dây, mô-đun giao thức cấp trường hoặc bộ nhớ chống mất dữ liệu mà không phải thay máy. Mô-đun iDoor là phụ kiện đặt riêng, cần khai khi lập cấu hình.
