Màn hình IPC cảm ứng là màn hình công nghiệp có lớp cảm ứng, nhận lệnh trực tiếp từ thao tác chạm của người vận hành rồi truyền tới máy tính công nghiệp. Loại màn hình cảm ứng công nghiệp này thay cho bộ bàn phím và chuột ở những vị trí chật, nhiều bụi hoặc người vận hành đeo găng tay. Bài viết nêu khái niệm, phân loại, cấu tạo, nguyên lý hoạt động và các dòng màn hình Advantech đang dùng phổ biến.
1/ Thiết bị màn hình IPC cảm ứng là gì ?
Màn hình cảm ứng là thiết bị đầu vào, nhận lệnh từ thao tác vật lý của người sử dụng rồi truyền tới hệ thống xử lý. Trong hệ thống điều khiển, màn hình nằm ở lớp giao tiếp giữa người vận hành và máy.
Người sử dụng nhập thông tin bằng thao tác chạm, vuốt hoặc giữ trên bề mặt màn hình, dùng một hay nhiều ngón tay cùng lúc, hoặc dùng bút cảm ứng.
Nói ngắn gọn, đây là loại màn hình cho phép điều khiển thiết bị bằng thao tác chạm trực tiếp, không cần thiết bị nhập trung gian.
Lợi thế lớn nhất của cách nhập liệu này là thao tác trực quan: diện tích hiển thị được dùng cho cả nút bấm lẫn thông tin, số bước để tới một tuỳ chọn giảm xuống, và người vận hành mới học việc nhanh hơn so với giao diện bàn phím.
2/ Màn hình IPC cảm ứng có những loại nào ?
Có hai loại màn hình cảm ứng công nghiệp cơ bản: cảm ứng điện dung và cảm ứng điện trở. Cảm ứng điện trở nhận thao tác qua găng tay dày và ít bị nhiễu khi bề mặt ướt, nên vẫn được dùng ở khu vực ẩm, phòng lạnh và các trạm mà người vận hành luôn đeo bảo hộ.
Cảm ứng điện dung đa điểm là loại phổ biến hơn trên thị trường hiện nay, thường kết hợp với tấm nền TFT hoặc IPS. Bề mặt cảm ứng được phủ kính cường lực chịu va đập, giúp màn hình bền với số lần chạm lớn mỗi ca. Bài so sánh các công nghệ cảm ứng trên màn hình công nghiệp Advantech phân tích kỹ hơn từng công nghệ.
=> Xem thêm: Máy tính công nghiệp màn hình cảm ứng Advantech FPM-8151H
3/ Màn hình IPC cảm ứng có cấu tạo như thế nào ?
Màn hình IPC cảm ứng gồm nhiều lớp xếp chồng, số lớp tuỳ nhà sản xuất. Lớp dưới cùng là tấm nền hiển thị, phủ một hợp chất chuyên dụng; độ dẻo của lớp phủ khác nhau giữa loại màn hình mềm và màn hình cứng.
Bên trên tấm nền là lớp tạo độ sáng, tiếp đến là tấm nền IPS hoặc TFT, rồi tới lớp cảm ứng nhận thao tác của người dùng. Trên cùng là lớp kính cường lực hoặc nhựa cứng bảo vệ màn hình khỏi va đập. Với màn hình lắp ở chuyền sản xuất, lớp trên cùng còn quyết định khả năng chịu vệ sinh bằng hoá chất.
4/ Màn hình IPC cảm ứng hoạt động theo nguyên lý nào ?
Màn hình cảm ứng có ba thành phần chính: cảm biến, phần cứng điều khiển và phần mềm. Nhiệm vụ của thiết bị là xác định vị trí và toạ độ các thao tác vuốt, kéo, chạm, giữ, rồi truyền dữ liệu đó tới hệ thống xử lý trung tâm.
Sau khi lớp cảm biến nhận tín hiệu đầu vào, bộ điều khiển mã hoá thông tin và gửi tới phần mềm chạy trên vi xử lý. Kết quả xử lý được trả về, màn hình cập nhật đúng vị trí thao tác. Độ nhạy của mỗi màn hình phụ thuộc cả phần cứng, phần mềm điều khiển và chất lượng lớp cảm ứng.
5/ Các dòng màn hình cảm ứng công nghiệp Advantech
Advantech chia màn hình cảm ứng công nghiệp thành hai nhóm theo cách lắp đặt. Nhóm màn hình rời nối với máy tính công nghiệp qua cáp video, còn nhóm panel PC tích hợp sẵn máy tính phía sau màn hình.
| Dòng | Dạng thiết bị | Hợp với việc |
|---|---|---|
| FPM | Màn hình rời, lắp panel mount hoặc giá đỡ | Máy tính đặt trong tủ, chỉ đưa màn hình ra vị trí thao tác |
| PPC | Panel PC, máy tính tích hợp sau màn hình | Trạm vận hành chật, cần một khối duy nhất gắn lên tủ điện |
| TPC | Panel PC không quạt | Nơi nhiều bụi, cần chạy im và ít bảo trì |

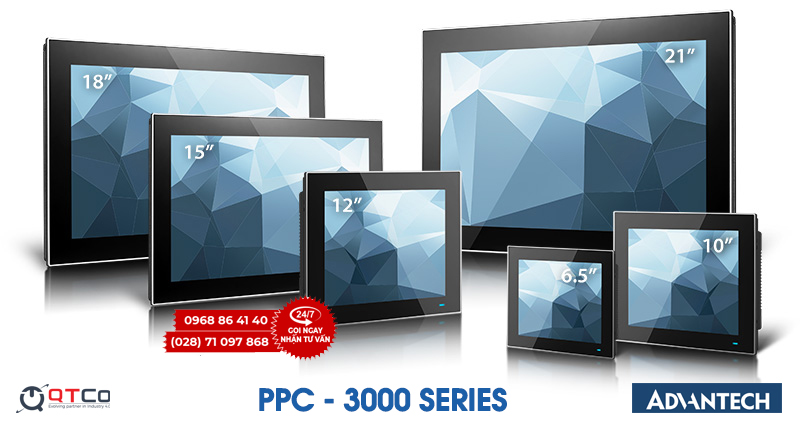

Hai mã thường gặp trong nhóm này là màn hình cảm ứng công nghiệp FPM-3151G cho vị trí cần màn hình rời và panel PC PPC-3151 cho trạm cần gộp máy tính vào cùng một khối. Bài màn hình công nghiệp là gì nêu thêm các ứng dụng trong sản xuất.
Mua màn hình cảm ứng công nghiệp Advantech ở đâu
Trên site này, toàn bộ nhóm sản phẩm nằm trong danh mục màn hình công nghiệp. Khi gửi yêu cầu, nên nêu bốn thông tin: kích thước màn hình, loại cảm ứng, cách lắp đặt và điều kiện môi trường tại vị trí đặt. Bốn thông tin này quyết định mã màn hình và phụ kiện lắp kèm.
Với dự án cần đối chiếu thêm dòng máy tính đi cùng màn hình, tham khảo danh mục panel PC công nghiệp Advantech trên IPC247. Nếu chưa rõ nên chọn màn hình rời hay panel PC, có thể chạy công cụ chọn máy theo yêu cầu rồi đối chiếu kết quả với bảng phía trên.
Câu hỏi thường gặp về màn hình IPC cảm ứng
Màn hình IPC cảm ứng là gì?
Đó là màn hình công nghiệp có lớp cảm ứng, nhận lệnh trực tiếp từ thao tác chạm của người vận hành và truyền tới máy tính công nghiệp. Màn hình thay cho bộ bàn phím và chuột ở những vị trí chật, nhiều bụi hoặc người vận hành đeo găng tay.
Nên chọn cảm ứng điện trở hay điện dung cho nhà máy?
Cảm ứng điện trở nhận thao tác qua găng tay dày và ít bị nhiễu khi bề mặt ướt, nên vẫn được dùng ở khu vực ẩm hoặc phòng lạnh. Cảm ứng điện dung đa điểm cho thao tác mượt và bền hơn với số lần chạm lớn, hợp trạm vận hành thao tác liên tục.
Màn hình cảm ứng công nghiệp khác màn hình văn phòng ở đâu?
Màn hình công nghiệp dùng tấm nền chịu nhiệt độ rộng hơn, mặt trước có cấp chống bụi và chống nước, khung kim loại lắp panel mount hoặc VESA. Vòng đời linh kiện dài, nên nhiều năm sau vẫn đặt được đúng mã thay thế.
Advantech có những dòng màn hình cảm ứng công nghiệp nào?
Hai nhóm thường gặp là FPM và PPC. Dòng FPM là màn hình rời, nối với máy tính công nghiệp qua cáp video. Dòng PPC tích hợp sẵn máy tính phía sau màn hình, thành một khối panel PC lắp trực tiếp lên tủ điện.
Màn hình cảm ứng công nghiệp lắp ngoài trời cần lưu ý gì?
Cần độ sáng đủ cao để đọc được dưới nắng, thường từ 1.000 nit trở lên, kèm lớp phủ chống chói. Mặt trước phải đạt cấp chống nước phù hợp và toàn bộ khối màn hình nên đặt trong tủ có che nắng để tấm nền không bị quá nhiệt.
