Màn hình công nghiệp Advantech là lớp hiển thị đặt ngay tại vị trí sản xuất: trên cánh tủ điện, đầu chuyền, bàn kiểm tra hoặc tường phòng điều khiển. Bài viết đi vào bốn bài toán hiển thị thường gặp trong một nhà máy, các điều kiện tại xưởng quyết định mã màn hình, cách đi cáp video từ tủ ra vị trí thao tác và bốn kiểu lắp đặt đang dùng phổ biến.
1. Bốn bài toán hiển thị trong một nhà máy

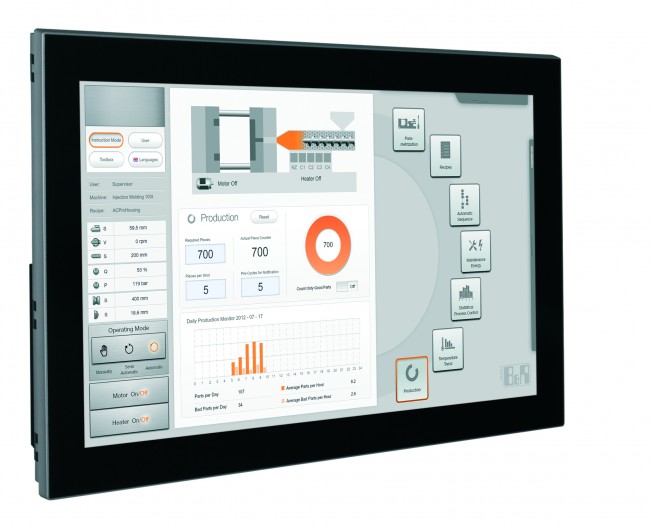

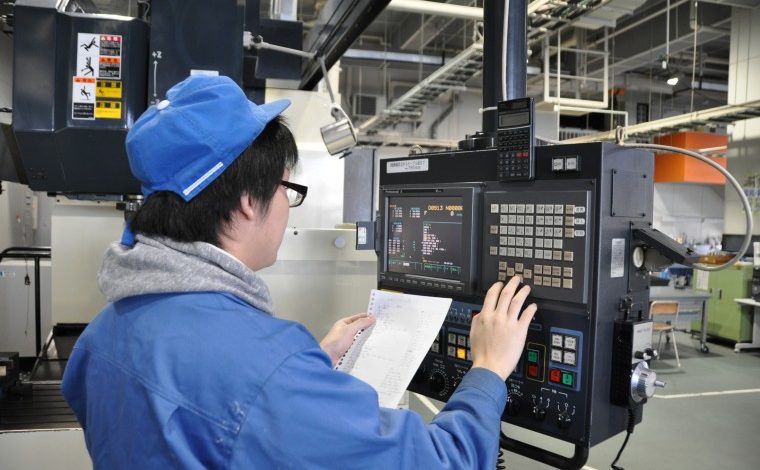

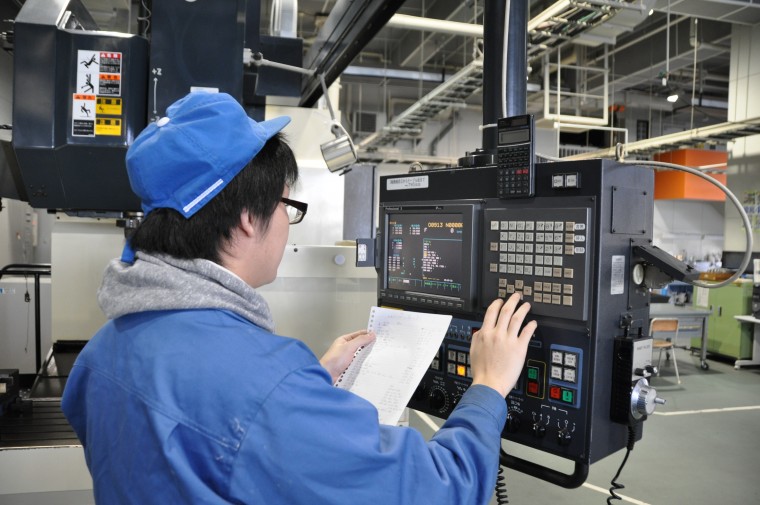

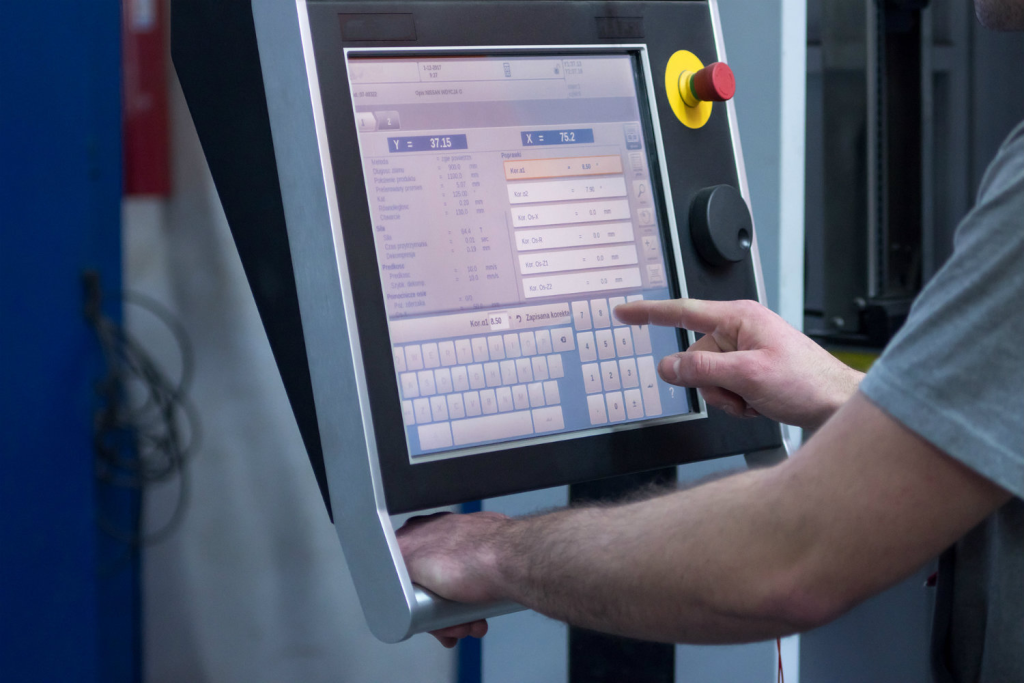

Trạm vận hành máy. Người vận hành đứng cách màn hình chưa tới một mét, thao tác bằng tay có găng, nội dung là các nút lệnh và vài thông số. Cỡ 12 tới 15 inch là đủ; điều quan trọng hơn là mặt trước lau được và nút bấm trên màn hình không bị nhòe khi tay ướt.
Bảng theo dõi chuyền. Màn hình treo cao, người xem đứng cách năm tới mười mét, nội dung là sản lượng, tỷ lệ lỗi và trạng thái từng cụm máy. Ở đây cỡ màn và độ sáng quyết định, còn cảm ứng gần như không cần vì không ai với tới.
Trạm kiểm tra chất lượng. Nội dung là ảnh chụp sản phẩm và kết quả đo, nên độ phân giải và độ trung thực màu quan trọng hơn cỡ màn. Vị trí này thường cần màn hình đặt trên bàn hoặc gắn tay đỡ để nghiêng theo góc nhìn.
Phòng điều khiển. Nhiều màn hình xếp cạnh nhau trong tủ rack, chạy liên tục, người trực ngồi cố định. Yêu cầu chính là gắn được vào rack theo đúng số U và có khóa phím điều chỉnh để không ai vô tình đổi độ sáng.

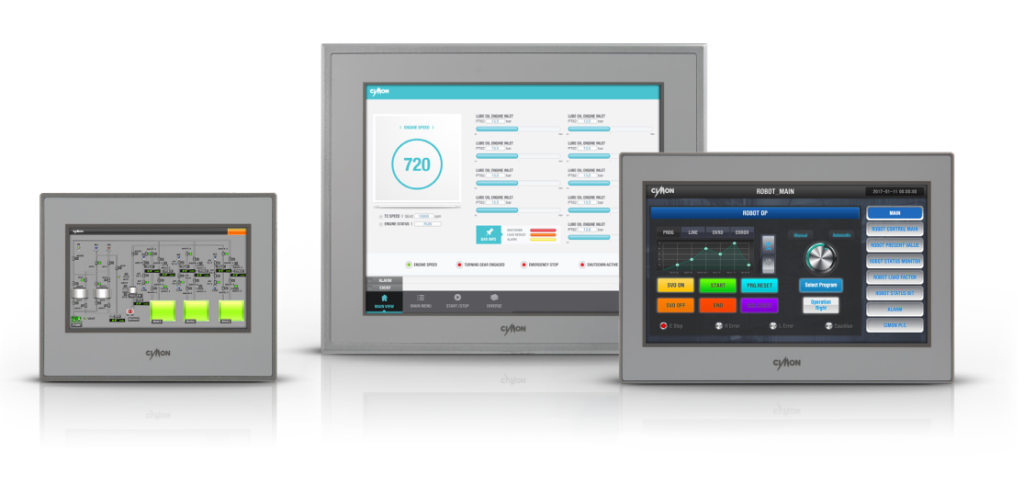

Bốn bài toán này khác nhau ở khoảng cách nhìn và ở việc có chạm vào màn hình hay không. Đó là hai câu hỏi nên trả lời trước khi mở bảng thông số. Khi lớp hiển thị còn phải chạy phần mềm điều khiển ngay tại chỗ, tham khảo thêm bài màn hình HMI công nghiệp Advantech.
2. Điều kiện tại xưởng quyết định mã màn hình
| Yếu tố tại vị trí lắp | Điều cần có ở màn hình |
|---|---|
| Bụi kim loại, mạt gỗ | Mặt trước kín theo cấp IP65, khung kim loại thay cho vỏ nhựa |
| Rửa sàn, hơi nước, giọt bắn | Mặt trước phẳng liền, khung chống gỉ, tránh khe hở quanh viền |
| Rung từ máy và xe nâng | Khung thép, cách lắp kẹp panel thay vì đặt trên chân đế |
| Nhiệt độ cao gần lò, thấp trong phòng lạnh | Bản công bố dải nhiệt rộng, ví dụ mức âm 20 tới 60 độ C của FPM-8151H |
| Ánh sáng chiếu thẳng vào mặt màn | Kính cường lực có lớp chống chói hoặc chống phản xạ |
| Nguồn điện trong tủ chỉ có 24 VDC | Bản nhận nguồn một chiều dải rộng qua giắc công nghiệp |
| Người vận hành đeo găng dày | Cảm ứng điện trở năm dây, nhận lực chạm qua lớp găng |
| Khu vực có nguy cơ cháy nổ | Model có chứng nhận cho môi trường nguy hiểm, ví dụ FPM-8151H |
Cột bên phải giải thích vì sao hai vị trí trong cùng một nhà xưởng lại cần hai mã màn hình khác nhau. Bốn thông tin nên đo trước khi hỏi hàng: nhiệt độ tại điểm lắp vào giờ nóng nhất, cách vệ sinh khu vực, độ dày cánh tủ và khoảng trống phía sau cánh tủ.
3. Nối màn hình rời với máy tính đặt trong tủ
Cách dựng phổ biến nhất tại nhà máy là đặt máy tính trong tủ điện và chỉ đưa màn hình ra vị trí thao tác. Ba việc phải tính khi đi dây.
Đường tín hiệu hình. Các mã màn hình công nghiệp thường nhận cả ngõ VGA lẫn DVI-D, ví dụ FPM-3151G. Cáp đồng chỉ giữ được chất lượng tín hiệu trong vài mét; xa hơn thì dùng bộ mở rộng hoặc chuyển hẳn sang phương án gộp máy tính vào sau màn hình.
Đường cảm ứng. Tín hiệu chạm đi riêng qua cổng nối tiếp hoặc cổng USB. Nếu chỉ kéo cáp hình mà quên cáp cảm ứng, màn hình vẫn sáng nhưng không bấm được, và lỗi này thường chỉ lộ ra vào ngày chạy thử.
Đường nguồn. Một số mã nhận hai nguồn vào để dự phòng, một số nhận nguồn một chiều dải rộng lấy thẳng từ bộ nguồn 24 VDC trong tủ. Chốt sớm giúp thợ điện không phải kéo lại máng cáp.
Khi khoảng cách quá xa hoặc khi muốn giảm số dây, phương án còn lại là dùng một khối gộp sẵn máy tính vào màn hình. Bài máy tính cảm ứng Advantech trình bày cách so sánh hai hướng dựng này.
4. Bốn kiểu lắp đặt thường dùng
- Panel mount. Khoét ô trên cánh tủ, kẹp màn hình từ phía sau. Mặt trước phẳng với cánh tủ, chỉ mặt trước lộ ra ngoài nên cấp bảo vệ phát huy đúng tác dụng.
- Giá treo tường. Dùng cho bảng theo dõi chuyền và màn hình hướng dẫn thao tác. Cần tính vị trí máng cáp và tầm mắt của người xem xa nhất.
- Tay đỡ VESA. Cho phép xoay và chỉnh cao, hợp với trạm kiểm tra và bàn nhập liệu. Đổi lại, tay đỡ chiếm không gian trước tủ và phải tính tải trọng.
- Gắn rack. Dành cho phòng điều khiển. Một số mã có sẵn lỗ khoan theo số U, ví dụ bản 17 inch và 19 inch của dòng FPM-3000, nên không cần đặt gia công giá đỡ riêng.
5. Ví dụ một chuyền lắp ráp
Một chuyền lắp ráp linh kiện điện tử gồm sáu trạm thao tác, một trạm kiểm tra cuối chuyền và một bảng theo dõi treo đầu chuyền. Cách bố trí thường thấy như sau.
Sáu trạm thao tác dùng màn hình 12 tới 15 inch lắp panel mount trên cánh tủ nhỏ tại mỗi trạm, máy tính đặt trong tủ trung tâm cuối chuyền, cáp hình và cáp cảm ứng đi chung máng. Trạm kiểm tra dùng màn hình 17 inch gắn tay đỡ để người kiểm nghiêng màn theo góc soi sản phẩm. Bảng theo dõi đầu chuyền dùng màn hình 19 inch treo tường, không cần cảm ứng, chỉ nhận tín hiệu hình từ máy chủ sản xuất.
Điểm dễ vỡ kế hoạch trong ví dụ này là khoảng cách từ tủ trung tâm tới trạm xa nhất. Nếu vượt ngưỡng cáp đồng, chi phí bộ mở rộng tín hiệu cho sáu trạm có thể lớn hơn phương án đặt máy tính nhỏ tại từng trạm. Nên đo trước khi chốt.
6. Chọn màn hình công nghiệp Advantech cho nhà máy
Toàn bộ nhóm sản phẩm này nằm ở danh mục màn hình công nghiệp. Phần khái niệm và cấu tạo lớp cảm ứng nằm ở bài màn hình IPC cảm ứng; trường hợp lắp trong kho lạnh có bài riêng là màn hình công nghiệp Advantech cho kho lạnh.
Khi gửi yêu cầu, nên nêu năm thông tin: cỡ màn hình, khoảng cách nhìn, kiểu lắp, cách vệ sinh khu vực và nguồn điện sẵn có tại vị trí. Danh mục máy tính đi kèm màn hình có tại trang máy tính công nghiệp Advantech trên IPC247. Nếu chưa rõ nên tách rời hay gộp máy tính vào màn hình, chạy công cụ chọn máy theo nhu cầu rồi đối chiếu với bảng điều kiện phía trên.
Câu hỏi thường gặp về màn hình công nghiệp Advantech
Màn hình công nghiệp Advantech dùng vào việc gì trong nhà máy?
Bốn việc thường gặp là trạm vận hành máy, bảng theo dõi chuyền, trạm kiểm tra chất lượng và phòng điều khiển. Mỗi việc đặt ra yêu cầu khác nhau về cỡ màn hình, khoảng cách nhìn và cách lắp đặt.
Vì sao không dùng màn hình văn phòng cho vị trí trong xưởng?
Vỏ màn hình văn phòng hở ở mặt trước và không có khung lắp panel, nên bụi và tia nước vào được lớp cảm ứng. Ngoài ra, khi model ngừng sản xuất sau vài năm, phần khoét trên cánh tủ không còn màn hình nào lắp vừa.
Cáp video từ tủ điện ra màn hình dài được bao nhiêu?
Với cáp đồng thông thường, khoảng cách an toàn cho tín hiệu là vài mét. Xa hơn nên dùng bộ mở rộng tín hiệu hoặc chuyển sang phương án đặt máy tính ngay sau màn hình. Cần đo khoảng cách thực tế theo đường đi cáp, không đo theo đường chim bay.
Panel mount và VESA khác nhau ở điểm nào?
Panel mount là khoét một ô trên cánh tủ rồi kẹp màn hình từ phía sau, mặt trước phẳng với cánh tủ nên lau chùi dễ. VESA là gắn màn hình lên tay đỡ hoặc giá treo, cho phép xoay và chỉnh độ cao nhưng chiếm không gian phía trước tủ.
Một màn hình công nghiệp nên dùng được bao lâu?
Vòng đời của nhóm thiết bị này tính bằng nhiều năm và nhà sản xuất giữ mã hàng lâu hơn thị trường tiêu dùng. Yếu tố quyết định trong thực tế là tuổi thọ đèn nền và cấp bảo vệ mặt trước tại vị trí lắp, nên hai thông số này cần ghi vào hồ sơ thiết bị.
