Giám sát kho lạnh hỏng không phải vì phần mềm mà vì phần cứng đặt sai chỗ. Nhiệt độ âm, hơi nước đọng mỗi lần mở cửa và tủ điện treo sát dàn lạnh là ba thứ giết thiết bị trong vài tháng đầu. Bài viết chọn màn hình công nghiệp Advantech cho kho lạnh cùng máy và module đo đi kèm theo dải nhiệt thật ghi trong tài liệu, không theo mô tả chung.
1. Bốn thứ làm hỏng thiết bị trong kho lạnh
| Tác nhân | Xảy ra ở đâu | Hậu quả thường gặp | Cách xử lý phần cứng |
|---|---|---|---|
| Nhiệt độ âm kéo dài | Trong buồng bảo quản và buồng cấp đông | Màn hình phản hồi chậm, ổ cứng không quay được khi khởi động lạnh | Đặt màn hình ngoài buồng, chỉ đưa đầu dò vào trong |
| Đọng sương khi mở cửa | Vùng cửa, hành lang đệm, sát rèm nhựa | Nước vào khe giắc, chập cổng tín hiệu, mờ mặt kính | Mặt trước đạt IP65 trở lên, tủ kín có sưởi chống đọng |
| Rung và va đập | Lối xe nâng ra vào, gần cửa nâng | Vỡ mặt kính, gãy chân giá treo | Khung nhôm đúc, giá treo bắt vào tường chịu lực, có khung chắn |
| Rửa và vệ sinh định kỳ | Sàn và tường buồng, khu sơ chế cạnh kho | Nước vào từ phía sau máy, gỉ chân bắt | Bố trí máy cao hơn tầm vòi rửa, mặt sau quay vào hộp kín |
Hai dòng đầu quyết định danh sách model. Hai dòng sau quyết định cách lắp.
2. Đặt màn hình ở đâu cho đúng
Dải nhiệt hoạt động của các màn hình công nghiệp phổ biến là -20 đến 60 độ C. Buồng bảo quản mát chạy 0 đến 5 độ C nằm trong dải này, nhưng buồng đông chạy -18 đến -25 độ C thì đã sát hoặc vượt ngưỡng. Vì vậy bố trí chuẩn là:
- Màn hình đặt ngoài cửa buồng, ở hành lang có mái che, cao ngang tầm mắt và tránh luồng khí lạnh thổi thẳng vào mặt máy.
- Đầu dò nhiệt độ và độ ẩm đặt trong buồng, chia theo tầng kệ và theo vùng cửa, vì chênh lệch giữa sát trần và sát sàn thường vài độ.
- Tủ chứa module đo đặt ở vùng nhiệt độ dương. Module thu thập tín hiệu của Advantech chịu được -10 đến 70 độ C hoặc -20 đến 70 độ C tuỳ dòng, không thiết kế để treo trong buồng đông.
- Máy chủ hoặc máy điều khiển đặt trong phòng kỹ thuật, chỉ để lại màn hình và module ngoài hiện trường.
3. Màn hình và máy Advantech dùng được ở cửa kho
| Model | Loại | Màn hình | Dải nhiệt và bảo vệ | Chỗ đặt hợp lý |
|---|---|---|---|---|
| FPM-8151H | Màn hình rời, nối về máy đặt trong phòng kỹ thuật | 15 inch, độ phân giải XGA | -20 đến 60 độ C, mặt trước IP65, cảm ứng điện trở 5 dây | Cửa buồng đông, nơi cần thay màn nhanh khi hỏng |
| TPC-1551T | Máy tính liền màn hình, không quạt | 15 inch, độ phân giải XGA | -20 đến 60 độ C, IP66 bản phẳng hoặc IP65 bản không phẳng | Trạm giám sát độc lập tại cửa kho |
| TPC-1251T | Máy tính liền màn hình, không quạt | 12,1 inch, độ phân giải XGA | -20 đến 60 độ C, chip Atom E3827 1,75 GHz, IP66 hoặc IP65 | Chỗ hẹp cạnh cửa nâng, hành lang đệm |
| FPM-3151G | Màn hình rời khung nhôm anod, mặt sau thép không gỉ | 15 inch, độ phân giải XGA | Dải nhiệt mở rộng theo tài liệu hãng, mặt trước IP65 | Khu sơ chế cạnh kho, nơi hay rửa |
| FPM-3121G | Màn hình rời, kính cường lực chống loá | 12,1 inch, độ phân giải XGA | Dải nhiệt mở rộng theo tài liệu hãng, hai đường nguồn vào | Điểm phụ, bảng hiển thị nhiệt độ từng buồng |
Khác biệt thực dụng giữa hai nhóm nằm ở việc sửa chữa. Màn hình rời hỏng thì tháo ra thay trong mười phút, cấu hình vẫn nằm ở máy trong phòng kỹ thuật. Máy liền màn hình gọn hơn và ít dây hơn, nhưng khi hỏng phải mang cả máy đi, kèm theo dữ liệu cấu hình.

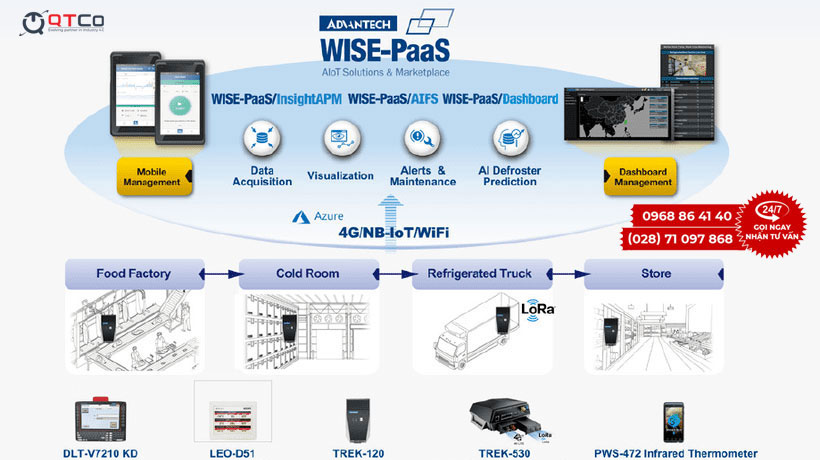

4. Thu tín hiệu nhiệt độ và phát cảnh báo
Phần dưới màn hình là chuỗi module đo. Bốn module dưới đây phủ gần hết nhu cầu của một kho lạnh nhiều buồng.
- ADAM-4017+. Tám kênh vào vi sai, độ phân giải 16 bit, cấu hình được cho tín hiệu mV, V hoặc mA, cách ly 3.000 VDC, giao tiếp RS-485 theo Modbus/RTU và đi xa tới 1,2 km. Dùng cho kho có nhiều buồng nằm rải, gom bằng một tuyến RS-485 duy nhất.
- ADAM-6017. Bản nối thẳng vào mạng Ethernet 10/100 với 8 ngõ vào analog và 2 ngõ ra số, có trang web cấu hình sẵn và tính sẵn giá trị lớn nhất, nhỏ nhất, trung bình ngay trên module.
- ADAM-6060. Sáu ngõ vào số và 6 ngõ ra relay chạy Modbus/TCP, dải nhiệt -40 đến 70 độ C, cách ly 2.000 VDC, có bộ đếm xung tới 3 kHz. Đây là module đấu còi, đèn nháy và tín hiệu về phòng trực.
- ADAM-4051. Mười sáu ngõ vào số, cách ly quang 2.500 VDC, nhận mức 10 đến 50 V và chịu quá áp 70 VDC. Dùng để đọc trạng thái cửa, tiếp điểm báo lỗi của máy nén và công tắc phao.
Lưu ý dải nhiệt của chính module: ADAM-4017+ và ADAM-4051 chạy trong khoảng -10 đến 70 độ C. Tủ chứa chúng phải đặt ngoài buồng lạnh hoặc trong tủ có sưởi, nếu không chính module lại là điểm hỏng đầu tiên.
5. Ví dụ kho lạnh ba buồng
Một kho có buồng mát 2 độ C, buồng đông -20 độ C và hành lang đệm. Cấu hình đã dùng: mỗi buồng 6 đầu dò chia theo ba tầng kệ và hai vùng cửa; hai module 8 kênh analog đặt trong tủ ở hành lang có sưởi, gom về một tuyến RS-485; một module vào ra số đọc trạng thái cửa và tiếp điểm báo lỗi máy nén; một module relay đấu còi, đèn nháy và tín hiệu về phòng bảo vệ; màn hình 15 inch treo ngoài cửa mỗi buồng, nối về máy tính đặt trong phòng kỹ thuật.
Ngưỡng cảnh báo nên đặt hai mức. Mức thứ nhất cảnh báo sớm khi nhiệt độ lệch 1,5 độ so với điểm đặt trong 15 phút liên tục, đủ để nhân viên đi kiểm tra cửa. Mức thứ hai báo động khi lệch quá 3 độ hoặc khi mất tín hiệu đầu dò, kích còi và đèn qua ngõ relay.
6. Chọn màn hình công nghiệp Advantech cho kho lạnh
- Ghi nhiệt độ vận hành thật của từng buồng, so với dải -20 đến 60 độ C của màn hình để chốt vị trí lắp.
- Xác định vị trí có đọng sương và có nước rửa, chọn model theo cấp bảo vệ mặt trước tương ứng.
- Đếm số điểm đo và số tín hiệu rời, chia ra số module analog và module vào ra số cần mua.
- Chọn giữa màn hình rời và máy liền màn hình theo cách đơn vị dự định bảo trì.
- Kiểm tra tủ chứa module có nằm trong dải nhiệt của chính module hay không.
Toàn bộ dòng màn hình của hãng nằm trong danh mục màn hình công nghiệp, các bài theo mảng kho xếp ở chuyên mục kho bãi, còn phần phủ sóng cho máy quét và xe nâng nằm ở bài truyền thông không dây cho quản lý nhà kho. Danh sách các dòng màn hình và máy tính của hãng đặt tại chuyên mục Advantech trên IPC247. Bộ lọc theo dải nhiệt và cấp bảo vệ mặt trước nằm trong công cụ chọn máy theo nhu cầu.
Câu hỏi thường gặp về màn hình công nghiệp Advantech cho kho lạnh
Đặt màn hình bên trong buồng lạnh được không?
Không nên. Dải nhiệt của FPM-8151H và TPC-1551T là -20 đến 60 độ C, còn buồng đông sâu chạy ở -25 độ C trở xuống. Cách làm chuẩn là đặt màn hình ngoài cửa buồng, chỉ đưa đầu dò và dây tín hiệu vào trong.
Vì sao thiết bị trong kho lạnh hỏng vì nước dù không bị dội rửa?
Hơi ẩm ngoài trời tràn vào mỗi lần mở cửa và ngưng tụ ngay trên bề mặt lạnh. Thiết bị nguội hơn không khí sẽ đọng sương liên tục, nước chảy vào khe giắc. Vì vậy mặt trước phải đạt IP65 trở lên và tủ trong vùng cửa phải kín, có sưởi chống đọng.
Module nào đọc được nhiều điểm nhiệt độ trong kho lạnh?
ADAM-4017+ có 8 kênh vào vi sai, độ phân giải 16 bit, cách ly 3.000 VDC, giao tiếp RS-485 theo Modbus/RTU và đi xa tới 1,2 km. Bản nối thẳng vào mạng Ethernet là ADAM-6017 với 8 ngõ vào analog cùng 2 ngõ ra số, có sẵn hàm tính giá trị lớn nhất, nhỏ nhất và trung bình.
Cảnh báo bằng còi và đèn đấu vào đâu?
ADAM-6060 có 6 ngõ vào số và 6 ngõ ra relay, chạy Modbus/TCP trong dải -40 đến 70 độ C, cách ly 2.000 VDC. Sáu ngõ relay đủ cho còi, đèn nháy, tín hiệu về phòng trực và một ngõ dự phòng cho hệ báo cháy.
Màn hình công nghiệp Advantech cho kho lạnh nên chọn cảm ứng loại nào?
Cảm ứng điện trở 5 dây, vì nhân viên kho đeo găng dày và tay thường ướt. TPC-1551T và TPC-1251T đều dùng loại này, mặt trước đạt IP66 với bản phẳng và IP65 với bản không phẳng.
