Thiết bị không dây Advantech trong kho hàng thường bị đánh giá sai ngay từ bước đầu: tính số điểm phát theo diện tích sàn. Kho là môi trường có kệ cao chất đầy pallet, và mỗi lối đi giữa hai dãy kệ hoạt động như một hành lang sóng riêng biệt. Bài viết đi theo trình tự thiết kế thực tế: chia vùng phủ, đặt kênh, xử lý chuyển vùng cho xe nâng, rồi mới tới việc chọn thiết bị.
Bốn nhóm thiết bị đầu cuối và yêu cầu sóng của từng nhóm
| Nhóm thiết bị đầu cuối | Kiểu lưu lượng | Yêu cầu về sóng | Biểu hiện khi sóng yếu |
|---|---|---|---|
| Máy quét mã cầm tay | Gói nhỏ, rời rạc, mỗi lần quét vài trăm byte | Vùng phủ liên tục quan trọng hơn băng thông | Thủ kho quét xong nhưng phần mềm không nhận, phải quét lại |
| Máy tính gắn trên xe nâng | Phiên làm việc kéo dài, di chuyển liên tục | Chồng lấn giữa các vùng phủ, chuyển vùng nhanh | Mất phiên giữa chừng, người lái phải đăng nhập lại |
| Xe tự hành AGV | Lệnh điều khiển đều đặn, gói nhỏ nhưng nhạy độ trễ | Độ trễ ổn định, không chấp nhận khoảng trống dài | Xe dừng giữa lối đi và chờ lệnh, chuyền phía sau ùn lại |
| Cảm biến nhiệt độ và tiếp điểm cửa | Vài giá trị mỗi phút, thiết bị đứng yên | Chỉ cần sóng đủ tại một điểm cố định | Thiếu đoạn dữ liệu, phát hiện muộn khi lập báo cáo |
Hai nhóm đầu quyết định số điểm phát, nhóm thứ ba quyết định mức chồng lấn, nhóm thứ tư có thể xử lý bằng mô-đun vào ra không dây đặt tại chỗ thay vì kéo dây tín hiệu.
Chia vùng phủ theo lối đi kệ
Trình tự khảo sát nên theo bốn bước. Bước một, lấy mặt bằng kho và đánh dấu từng lối đi giữa hai dãy kệ, kể cả lối đi phụ ở cuối dãy. Bước hai, đo chiều dài mỗi lối và ghi chiều cao kệ cùng loại hàng, vì pallet kim loại và hàng chứa nước hút sóng mạnh hơn thùng giấy. Bước ba, đặt điểm phát dọc trục lối đi, hướng vùng phủ chạy theo chiều dài lối chứ không phát tròn đều. Bước bốn, đo lại tại vị trí xa nhất của mỗi lối trong điều kiện kho đầy hàng, không đo lúc kho trống.
Kết quả đo lúc kho trống luôn đẹp hơn thực tế vài lần. Đây là nguyên nhân phổ biến nhất của tình trạng mạng chạy tốt tháng đầu rồi kém dần khi hàng về đầy kệ.

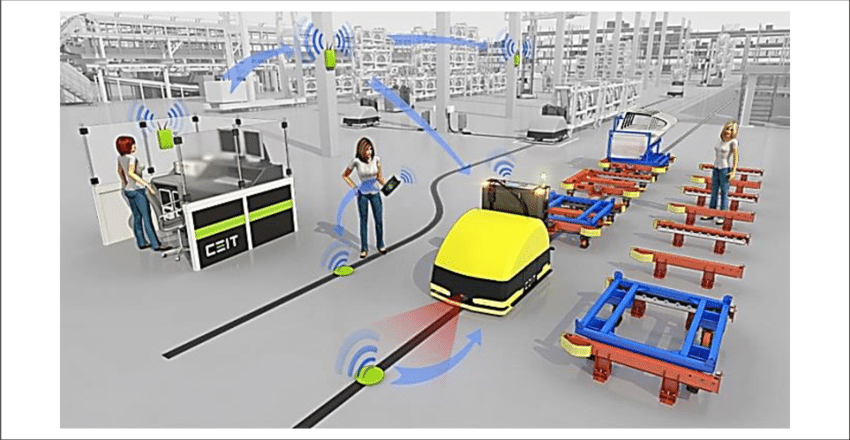

Chuyển vùng cho xe nâng và xe tự hành
| Vấn đề gặp phải | Nguyên nhân thường thấy | Cách xử lý |
|---|---|---|
| Thiết bị bám điểm phát cũ tới khi mất hẳn sóng | Hai vùng phủ liền kề chồng lấn quá ít | Bổ sung điểm phát hoặc hạ công suất để vùng phủ gọn lại và chồng lấn rõ ràng hơn |
| Tốc độ tụt hẳn ở giữa kho | Nhiều điểm phát cùng đặt một kênh, tự nhiễu lẫn nhau | Xoay vòng ba kênh không chồng lấn của băng 2,4 GHz giữa các lối đi kề nhau |
| AGV dừng ngẫu nhiên ở một khúc cua | Điểm chết tại đầu dãy kệ, nơi hai hành lang sóng gặp nhau | Đặt thêm một điểm phát tại đầu dãy, kiểm tra bằng cách cho xe chạy chậm và ghi lại mức tín hiệu |
| Máy quét chậm vào giờ cao điểm | Quá nhiều thiết bị dồn vào một điểm phát ở khu xuất hàng | Tách khu xuất hàng thành vùng riêng, giữ số máy trên mỗi điểm phát ở mức đã kiểm chứng |
Thiết bị không dây Advantech dùng trong kho
| Model | Vai trò trong kho | Giao tiếp không dây | Ghi chú lắp đặt |
|---|---|---|---|
| EPR-210 | Điểm phát cho một lối đi hoặc một khu tác nghiệp | Wi-Fi băng 2,4 GHz, ăng ten định hướng phân cực kép | Treo dọc trục lối đi, lấy đường truyền từ switch tủ đầu dãy |
| WISE-3240 | Điểm phát kiêm bộ gom tín hiệu cho khu vực không có hạ tầng mạng | Wi-Fi 802.11b/g/n băng 2,4 GHz, thêm Zigbee theo chuẩn 802.15.4 | Nguồn một chiều 12 V, có cổng RS-232/422/485 cho đồng hồ đo tại chỗ |
| WISE-4012E | Điểm đo cố định: nhiệt độ kho lạnh, tiếp điểm cửa, đèn báo | Wi-Fi 802.11b/g/n băng 2,4 GHz, chạy được cả chế độ máy khách và máy chủ | Hai ngõ vào analog 0–10 V, hai ngõ vào số, hai ngõ ra relay, ghi nhật ký kèm dấu thời gian |
| EKI-2528PAI | Cấp nguồn và đường truyền cho các điểm phát treo trên cao | Không dây gián tiếp, tám cổng Ethernet trong đó bốn cổng cấp nguồn | Nguồn dự phòng 24/48 VDC, dải nhiệt -40 đến 75 độ C, đặt trong tủ đầu dãy kệ |
Ví dụ kho sáu lối đi và một khu xuất hàng
Kho có sáu dãy kệ tạo thành năm lối đi chính cùng một lối chạy ngang ở cuối dãy, thêm khu xuất hàng rộng ở đầu kho. Đội kho dùng mười hai máy quét cầm tay, bốn xe nâng có máy tính gắn trên xe, và hai AGV chạy tuyến cố định giữa khu xuất hàng và dãy kệ ngoài cùng.
- Mỗi lối đi chính bố trí một điểm phát treo giữa lối, hướng vùng phủ chạy dọc theo chiều dài lối. Lối chạy ngang cuối dãy thêm một điểm phát riêng vì đây là nơi hai hành lang sóng gặp nhau.
- Khu xuất hàng tách thành vùng riêng vì mật độ thiết bị vào giờ cao điểm cao gấp nhiều lần trong lối kệ.
- Kênh được xoay vòng giữa các lối kề nhau để hai điểm phát cạnh nhau không dùng chung kênh.
- Toàn bộ điểm phát lấy nguồn và đường truyền từ hai switch cấp nguồn qua dây mạng đặt trong tủ đầu kho, hai switch này nằm trên vòng dự phòng của nhà máy theo cách dựng trong bài switch công nghiệp Advantech.
- Bốn điểm đo nhiệt độ trong khu kho lạnh dùng mô-đun vào ra không dây, không kéo dây tín hiệu qua vách cách nhiệt.
Chọn thiết bị không dây Advantech cho kho
Ba việc cần làm trước khi chốt danh mục: đếm số lối đi và đo chiều dài từng lối trong điều kiện kho đầy hàng; đếm số thiết bị đầu cuối theo từng nhóm và ghi rõ nhóm nào di chuyển; xác định vị trí tủ có sẵn nguồn và đường truyền để tính tuyến cấp nguồn cho các điểm phát treo cao.
Các thiết bị kết nối của hãng nằm trong chuyên mục kết nối thông minh. Phần kiến thức nền về thiết bị Advantech cho nhà máy và kho vận có tại chuyên mục Advantech trên IPC247. Khi cần chọn máy tính công nghiệp cho trạm quản lý kho, dùng công cụ chọn máy theo nhu cầu để lọc theo số cổng mạng, dải nhiệt và kiểu gắn.
Câu hỏi thường gặp về thiết bị không dây Advantech
Tính số điểm phát sóng cho kho theo diện tích hay theo lối đi?
Theo lối đi. Kệ hàng cao chất đầy pallet chặn sóng gần như hoàn toàn, nên mỗi lối đi giữa hai dãy kệ là một hành lang sóng riêng. Chia diện tích sàn cho bán kính phủ danh nghĩa sẽ ra con số thiếu, và điểm chết luôn rơi vào giữa lối đi xa nhất.
Băng tần 2,4 GHz hay 5 GHz hợp với kho hơn?
Băng 2,4 GHz đi xuyên vật cản tốt hơn nhưng chỉ có ba kênh không chồng lấn và phải chia chung với nhiều thiết bị khác. Băng 5 GHz có nhiều kênh hơn, phù hợp khi cần đặt dày điểm phát. Kho nhiều kệ kim loại thường dùng 2,4 GHz cho máy quét và giữ băng còn lại cho các tuyến khác.
Vì sao máy quét mất phiên khi xe nâng chạy từ đầu kho sang cuối kho?
Thiết bị đầu cuối chỉ đổi sang điểm phát mới khi tín hiệu hiện tại xuống dưới ngưỡng của nó. Nếu hai vùng phủ không chồng lấn đủ, thiết bị bám điểm cũ tới lúc mất hẳn sóng rồi mới dò lại, và phần mềm kho báo đứt phiên. Cách xử lý là tăng chồng lấn và hạ công suất phát cho vùng phủ gọn lại.

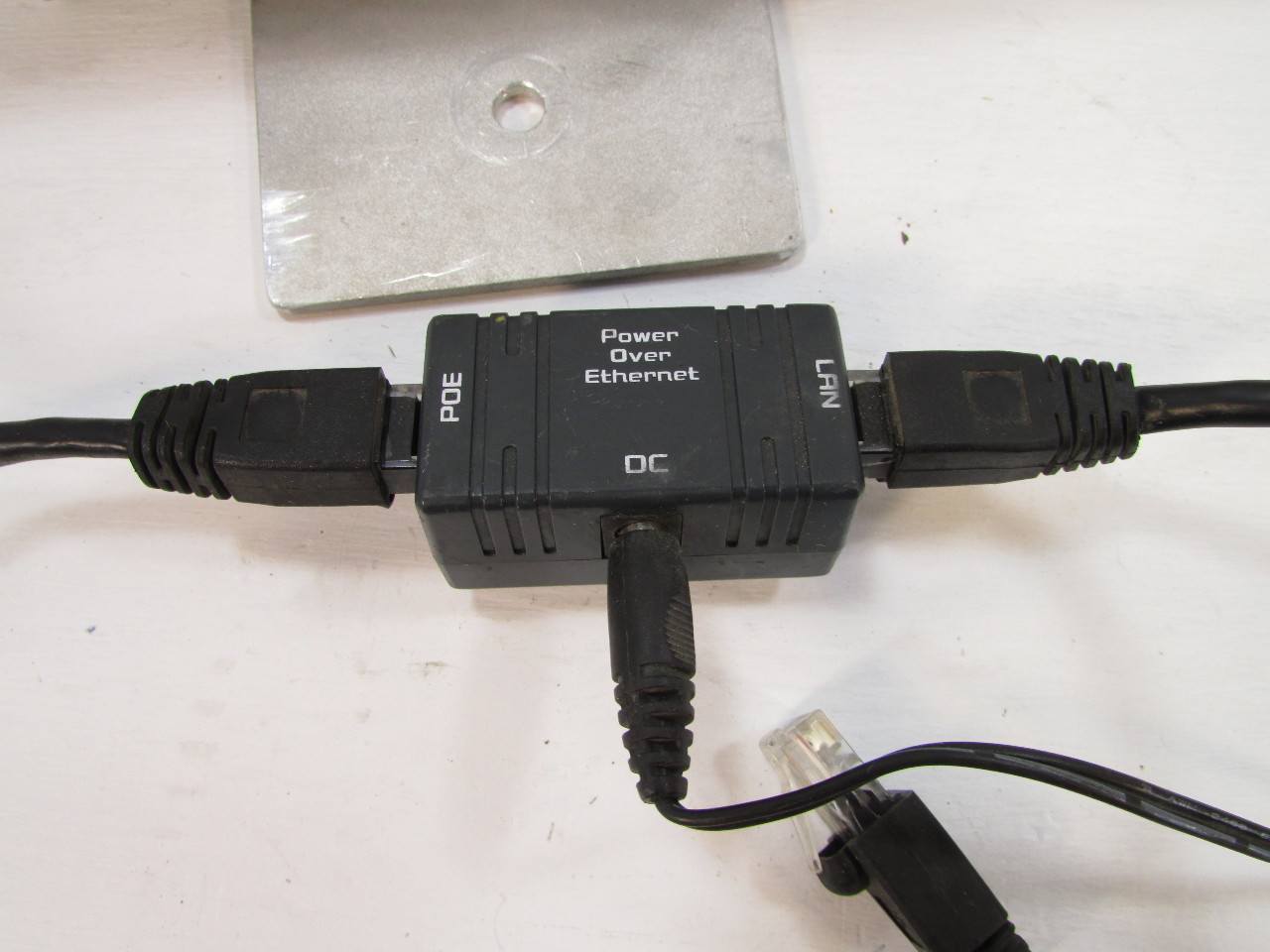

Cấp nguồn cho điểm phát sóng treo trên khung kệ bằng cách nào?
Dùng switch cấp nguồn qua dây mạng đặt trong tủ đầu dãy, ví dụ EKI-2528PAI. Cách này bỏ được đường điện riêng cho từng vị trí treo trên cao, đổi lại phải cộng công suất của toàn bộ điểm phát treo trên một switch trước khi chốt model.
Thiết bị không dây Advantech nào thu tín hiệu cảm biến trong kho lạnh?
WISE-4012E là mô-đun vào ra không dây chuẩn 802.11b/g/n băng 2,4 GHz, có hai ngõ vào analog 0–10 V, hai ngõ vào số và hai ngõ ra relay, ghi nhật ký kèm dấu thời gian ngay trên thiết bị. Cần thêm cổng nối tiếp và Zigbee thì dùng WISE-3240.
