Giả sử một trạm bơm tăng áp nằm cuối tuyến ống, cách phòng điều hành hai mươi cây số. Trong tủ điện có biến tần, PLC, bộ đo lưu lượng và một chiếc máy tính mini mua ở cửa hàng tin học để chạy phần mềm ghi dữ liệu. Mùa khô, nhiệt độ trong tủ lên 55 °C, quạt của máy tính hút bụi và hơi ẩm vào trong, máy treo, và báo cáo lưu lượng tháng thiếu mất nhiều ngày số liệu. Chiếc máy không hỏng vì kém, nó hỏng vì được đặt vào chỗ dành cho thiết bị công nghiệp.
Trạm bơm, trạm xử lý nước cấp và nước thải là một trong những nơi máy tính hay bị mua nhầm nhất. Lý do là người mua chỉ nghĩ đến "máy tính" (CPU, RAM, ổ cứng) mà quên phần "công nghiệp": nhiệt trong tủ kín, nguồn 24 VDC nhiễu từ biến tần, cổng nối với PLC và module đo, và việc không có người ngồi cạnh để bấm nút khởi động lại. Bài này đi qua từng yếu tố đó và đối chiếu ba máy Advantech đang có trên trang hãng: UNO-137 V2, UNO-2372 V3 và ARK-1222.
Máy tính làm gì trong một trạm bơm, trạm xử lý nước
Trước khi chọn máy phải rõ máy đứng ở vai trò nào. Trong hệ thống nước, máy tính công nghiệp thường đảm nhận một trong ba việc:
- Gateway thu thập dữ liệu (RTU/gateway): đọc PLC, biến tần, đồng hồ lưu lượng, cảm biến pH, DO, độ đục qua Modbus RTU (RS-485) hoặc Modbus TCP, gom lại rồi đẩy về trung tâm qua 4G hoặc cáp quang. Máy cần nhiều cổng COM cách ly, khe SIM, chạy Linux hoặc Windows IoT, không cần màn hình.
- Trạm HMI/SCADA tại chỗ: chạy phần mềm giám sát để kỹ thuật viên đến trạm xem xu hướng, chỉnh setpoint, xem cảnh báo. Máy cần xuất hai màn hình, CPU đủ cho phần mềm SCADA, ổ SSD đủ ghi lịch sử vài năm.
- Máy chủ nhỏ của nhà máy xử lý: chạy historian, quản lý cảnh báo, kết nối camera. Cần CPU mạnh hơn, RAM nhiều hơn, có thể cần khe cắm card.
Ba vai trò này tương ứng khá gọn với ba dòng máy Advantech phía dưới. Bài Khi nào cần một hệ thống SCADA trên site này giải thích thêm vì sao trạm nhỏ cũng nên có lớp thu thập dữ liệu tại chỗ thay vì chỉ trông vào PLC.
Bốn yếu tố công nghiệp quyết định chiếc máy
1. Nhiệt trong tủ điện kín
Tủ điện ngoài trời ở miền Nam vào buổi trưa dễ đạt 50–60 °C bên trong, vì tủ kín để chống bụi và côn trùng, lại có biến tần toả nhiệt. Máy tính văn phòng công bố nhiệt độ làm việc tới 35 °C là hết. Máy tính công nghiệp không quạt dùng vỏ nhôm làm bộ tản nhiệt và công bố dải nhiệt rõ ràng: UNO-2372 V3 và ARK-1222 (bản chip N97, i3-N305) chịu -20 đến 60 °C; UNO-137 V2 bản Atom x6413E và ARK-1222 bản Atom x7433RE chịu -40 đến 70 °C. Với tủ ngoài trời không điều hoà, bản dải rộng đáng giá hơn phần chênh giá.
2. Nguồn 24 VDC nhiễu và không ổn định
Trong tủ trạm bơm, nguồn 24 VDC thường lấy chung từ bộ nguồn cấp cho PLC và rơ-le. Khi bơm khởi động, điện áp tụt; khi biến tần chạy, có xung nhiễu. Cả ba máy trong bài đều nhận nguồn dải rộng qua cầu đấu (terminal block): UNO-137 V2 và UNO-2372 V3 nhận 10–36 VDC, ARK-1222 nhận 12–28 VDC. Máy nhận trực tiếp 24 V từ nguồn tủ, không cần adapter 220 V riêng, và tụt áp ngắn hạn không làm máy tắt.
3. Cổng nối với PLC, biến tần, cảm biến
Đây là chỗ máy tính văn phòng thua hẳn. Cảm biến chất lượng nước, đồng hồ lưu lượng, biến tần đời cũ nói chuyện bằng RS-485 Modbus. Máy phải có cổng COM thật, tốt nhất là cách ly để không bị đánh thủng khi sét lan truyền theo dây tín hiệu. ARK-1222 có bốn cổng RS-232/422/485; UNO-137 V2 và UNO-2372 V3 có hai cổng, trong đó hai cổng của UNO-137 V2 được cách ly. UNO-137 V2 còn có 8 kênh DI và 8 kênh DO cách ly trên thân máy, đủ để đọc trạng thái phao mức, công tắc áp suất và ra lệnh đóng cắt mà không cần thêm module I/O.
4. Không có người trực
Máy ở trạm không có ai bấm nút khi treo. Vì vậy cần máy không quạt (không có bộ phận quay hỏng dần theo bụi), lưu trữ dạng SSD hoặc M.2 chịu rung, có watchdog phần cứng và chức năng tự bật lại khi có điện. Cả ba máy đều không quạt và dùng M.2/mSATA thay cho ổ cơ. UNO-137 V2 tích hợp TPM 2.0 để bảo mật khi trạm nối 4G ra ngoài.

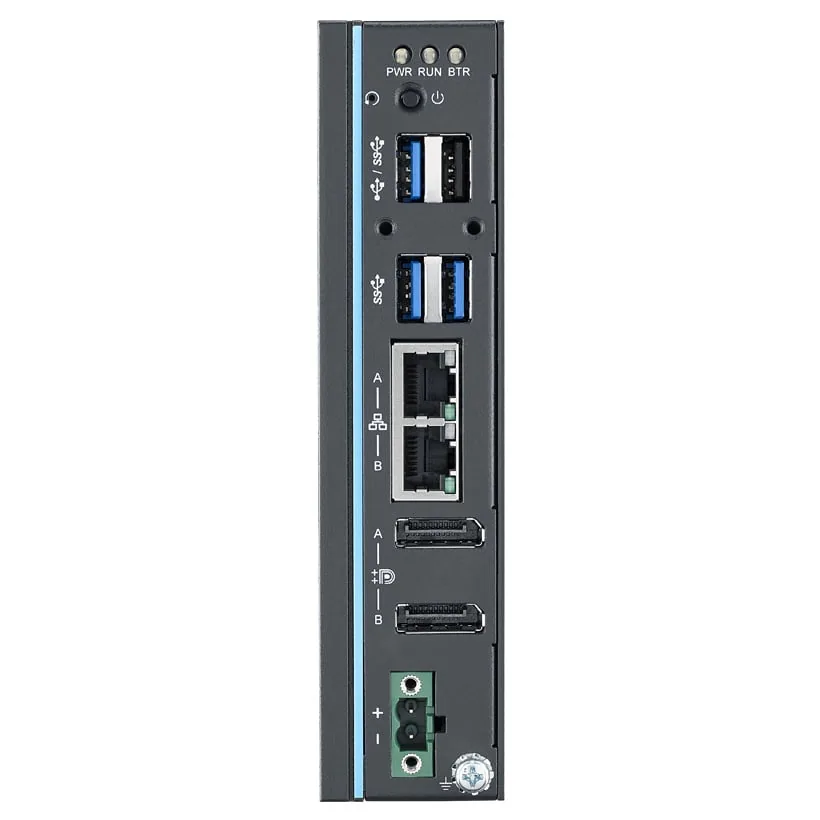

UNO-137 V2: máy gắn thanh DIN cho trạm bơm nhỏ
UNO-137 V2 là chiếc máy cho trạm bơm nhỏ hoặc trạm quan trắc: thân chỉ 35 × 150 × 105 mm, nặng 0,8 kg, kẹp lên thanh DIN cạnh PLC như một module. Theo trang Advantech, máy dùng Intel Atom x6413E 1,5 GHz hoặc x6425RE 1,9 GHz, RAM 8 GB DDR4 lắp sẵn (nâng được tới 32 GB), hai cổng LAN 2,5 GbE, hai cổng RS-232/422/485, hai DisplayPort, 8 DI và 8 DO cách ly, một khe M.2 2242 cho SSD, một khe mSATA, một khe mini PCIe, một khe M.2 E-key cho Wi-Fi và khe SIM cho 4G. Dải nhiệt -40 đến 70 °C với x6413E và -40 đến 60 °C với x6425RE. Máy chịu sốc 50 G. Mức rung công bố là 2 Grms. Máy đạt chứng nhận UL 61010-2-201 dành cho thiết bị điều khiển trong tủ điện.
Bài toán khớp: một trạm bơm cần đọc 3–5 thiết bị Modbus, ghi dữ liệu, đẩy về trung tâm qua 4G, thỉnh thoảng kỹ thuật viên cắm màn hình xem tại chỗ. Cả phần I/O số lẫn kết nối không dây đã nằm trong máy, tủ gọn hơn và ít điểm hỏng hơn.
UNO-2372 V3: máy hộp cho trạm có HMI tại chỗ
UNO-2372 V3 là thế hệ mới của UNO-2372G. Theo trang Advantech, bản V3 dùng Intel N250 hoặc Atom x7433RE bốn nhân, RAM DDR5 SO-DIMM, hai LAN 2,5 GbE, hai cổng RS-232/422/485, hai USB 3.2, một USB 2.0, một cổng Type-C, xuất hình qua HDMI, DisplayPort và Type-C. Lưu trữ qua M.2 2242 NVMe, còn khe M.2 B-key 3042/3052 cho module 4G/5G và khe M.2 E-key cho Wi-Fi. Nguồn 10–36 VDC, dải nhiệt -20 đến 60 °C, kích thước 150 × 105 × 38 mm, chứng nhận CE, FCC, UL, CCC, BSMI. Máy chịu sốc 50 G. Mức rung công bố là 2 Grms.
Điểm mạnh của dòng UNO-2000 là thiết kế xếp tầng: bản hai tầng có khe iDoor để cắm module cổng COM cách ly, CAN, PROFIBUS hay I/O số do Advantech làm sẵn kèm mặt nạ cổng. Trạm nào cần bốn cổng RS-485 cách ly cho một dãy cảm biến chất lượng nước thì lắp thêm iDoor thay vì mua bộ chuyển đổi rời. Bài hệ thống cân động với UNO-2372G trên site này là một ví dụ về cách dòng máy này gom dữ liệu từ nhiều thiết bị hiện trường.
Bài toán khớp: trạm xử lý nước có phòng vận hành nhỏ, cần một màn hình HMI/SCADA chạy 24/7 và một máy vừa làm HMI vừa làm gateway. Hai cổng xuất hình cho phép một màn hình cảm ứng tại tủ và một màn hình ở bàn trực.

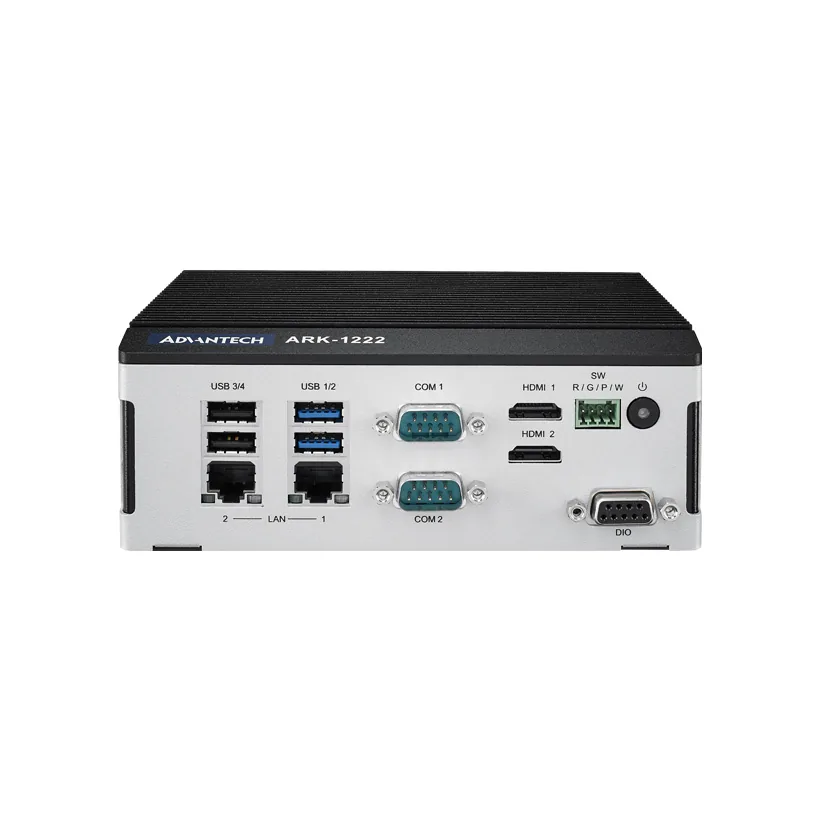

ARK-1222: máy nhúng nhiều cổng COM cho nhà máy xử lý
ARK-1222 thuộc họ ARK-1000, dòng máy nhúng siêu mỏng của Advantech. Theo trang hãng, máy có ba lựa chọn CPU: Intel N97 bốn nhân 2,0 GHz, Atom x7433RE bốn nhân 1,5 GHz, hoặc Core i3-N305 tám nhân 1,8 GHz; RAM DDR5 4800 tới 16 GB. Cổng nối: bốn cổng RS-232/422/485 tự chuyển hướng dòng, hai LAN 2,5 GbE Intel i226 hỗ trợ Wake-on-LAN, hai USB 3.2, hai USB 2.0, hai HDMI xuất hai màn hình 4K độc lập, GPIO 8 bit, hai cổng CAN qua cáp tuỳ chọn. Mở rộng qua một khe mini PCIe full-size, M.2 E-key 2230 và M.2 B-key 2280 kèm khe nano SIM; lưu trữ mSATA và NVMe. Nguồn 12–28 VDC, kích thước 60 × 158 × 114 mm, nặng 0,9 kg, gá được DIN-rail, tường hoặc VESA. Dải nhiệt -20 đến 60 °C, riêng bản x7433RE đạt -40 đến 70 °C khi dùng linh kiện nhiệt rộng và có luồng gió 0,7 m/s; rung 3 Grms theo IEC 60068-2-64, sốc 30 G.
Bài toán khớp: nhà máy xử lý nước thải khu công nghiệp có nhiều cụm thiết bị nói Modbus RTU, cần bốn cổng COM trở lên mà không muốn dùng bộ chia; hoặc cần CPU tám nhân i3-N305 để chạy historian và phần mềm cảnh báo cùng lúc. Nếu cần chạy xử lý ảnh camera, khe M.2 và mini PCIe cho phép thêm module tăng tốc.
Bảng đối chiếu ba máy theo trang Advantech
| Tiêu chí | UNO-137 V2 | UNO-2372 V3 | ARK-1222 |
|---|---|---|---|
| CPU | Atom x6413E / x6425RE, 4 nhân | Intel N250 / Atom x7433RE, 4 nhân | N97 / x7433RE (4 nhân), i3-N305 (8 nhân) |
| RAM | 8 GB DDR4 lắp sẵn, tới 32 GB | 1 khe DDR5 SO-DIMM | DDR5 4800, tới 16 GB |
| Cổng COM | 2 × RS-232/422/485 | 2 × RS-232/422/485 | 4 × RS-232/422/485 |
| I/O số | 8 DI + 8 DO cách ly | Qua iDoor (bản hai tầng) | GPIO 8 bit, 2 CAN tuỳ chọn |
| LAN | 2 × 2,5 GbE | 2 × 2,5 GbE | 2 × 2,5 GbE (i226) |
| Xuất hình | 2 × DisplayPort | HDMI, DisplayPort, Type-C | 2 × HDMI 4K |
| Không dây | mini PCIe, M.2 E-key, SIM | M.2 B-key (4G/5G), M.2 E-key | mini PCIe, M.2 E-key, M.2 B-key + nano SIM |
| Nguồn vào | 10–36 VDC | 10–36 VDC | 12–28 VDC |
| Rung | 2 Grms | 2 Grms | 3 Grms (IEC 60068-2-64) |
| Nhiệt độ làm việc | -40–70 °C (x6413E); -40–60 °C (x6425RE) | -20–60 °C | -20–60 °C; -40–70 °C với x7433RE |
| Sốc | 50 G | 50 G | 30 G |
| Kích thước, khối lượng | 35 × 150 × 105 mm, 0,8 kg | 150 × 105 × 38 mm | 60 × 158 × 114 mm, 0,9 kg |
| Cách gá | Thanh DIN | Tường, DIN (kit tuỳ chọn) | DIN / tường / VESA |
| Vai trò khớp | Gateway trạm bơm nhỏ, trạm quan trắc | HMI + gateway trạm xử lý | Nhà máy xử lý nhiều thiết bị COM |
Chọn nhanh theo bài toán
- Trạm bơm không người trực, tủ ngoài trời, đẩy dữ liệu qua 4G: UNO-137 V2 bản x6413E (-40–70 °C), thêm module 4G ở khe mini PCIe, dùng 8 DI/DO sẵn có cho phao và công tắc áp.
- Trạm xử lý nước có phòng trực, cần HMI chạy liên tục: UNO-2372 V3 bản hai tầng, cắm iDoor COM cách ly nếu số cảm biến RS-485 vượt hai cổng sẵn có. Máy UNO-2271G gọn hơn cho phòng trực có điều hoà (máy chỉ chịu 0–50 °C) khi chủ yếu cần gateway Ethernet; bản một tầng không có cổng COM, muốn có 2 cổng RS-232/422/485 phải chọn bản hai tầng.
- Nhà máy xử lý nước thải nhiều thiết bị hiện trường: ARK-1222 với bốn cổng COM và i3-N305 tám nhân; chọn bản x7433RE nếu đặt trong tủ không điều hoà.
- Đang chạy UNO-2372G đời cũ cần thay: UNO-2372 V3 giữ cùng kiểu gá và cách cấp nguồn, chỉ cần kiểm tra lại driver cho hệ điều hành mới.
IPC247 làm được gì cho trạm nước của bạn
IPC247 cung cấp hàng chính hãng Advantech tại Việt Nam, danh mục đầy đủ đặt ở trang Advantech trên IPC247. Với trạm bơm và trạm xử lý nước, IPC247 có thể tư vấn cấu hình máy theo danh sách thiết bị hiện trường (số cổng RS-485, số DI/DO, cách cấp nguồn), đề xuất module iDoor hoặc module 4G phù hợp, cho mượn máy chạy thử với phần mềm SCADA của khách trước khi mua số lượng, giao hàng tới công trình và hỗ trợ kỹ thuật khi cài đặt driver, cấu hình cổng COM và watchdog. Với dự án nhiều trạm, IPC247 có thể chuẩn hoá một cấu hình chung để dễ dự phòng và thay thế.
Câu hỏi thường gặp về máy tính công nghiệp cho trạm bơm, xử lý nước
Trạm chỉ có PLC, có cần thêm máy tính công nghiệp không?
Nếu chỉ cần điều khiển tại chỗ thì PLC đủ. Máy tính cần khi phải ghi lịch sử dài ngày, gom nhiều giao thức (Modbus RTU, Modbus TCP, OPC UA), đẩy dữ liệu về trung tâm hoặc chạy HMI/SCADA đầy đủ. Máy như UNO-137 V2 gánh cả ba việc trong một hộp gắn DIN.
Nên chọn máy dải nhiệt -20–60 °C hay -40–70 °C?
Đo nhiệt độ thực trong tủ vào trưa mùa khô rồi cộng thêm 10 °C dự phòng. Tủ ngoài trời không điều hoà thường vượt 50 °C, khi đó nên chọn bản -40–70 °C (UNO-137 V2 x6413E, ARK-1222 x7433RE), kèm SSD, RAM dải nhiệt rộng; với ARK-1222 bảo đảm có luồng gió 0,7 m/s quanh máy như điều kiện hãng ghi. Tủ trong nhà máy có thông gió thì bản -20–60 °C đủ.
Cổng COM trên máy có cách ly không?
Theo trang hãng, UNO-137 V2 có hai cổng COM cách ly cùng 8 DI và 8 DO cách ly; trên dòng UNO-2000, cổng COM cách ly thêm lấy qua module iDoor. Với trạm ngoài trời có dây tín hiệu dài, nên dùng cổng cách ly hoặc thêm bộ chống sét lan truyền trên đường RS-485.
Máy có tự khởi động lại khi mất điện không?
Có, các máy Advantech trong bài cho phép đặt trạng thái bật lại khi có điện trong BIOS và có watchdog phần cứng để phần mềm tự khởi động lại khi treo. Cần bật hai chức năng này khi cài đặt vì mặc định có thể chưa bật.
Có thể dùng máy này thay cho RTU chuyên dụng không?
Được với phần lớn trạm cấp nước, nếu phần mềm gateway (Node-RED, phần mềm SCADA có driver Modbus, hoặc phần mềm của nhà tích hợp) chạy trên máy. RTU chuyên dụng vẫn hợp hơn khi cần I/O analog nhiều kênh ngay trên thiết bị; lúc đó ghép máy tính với module ADAM là cách phổ biến.
