UNO-2372G là máy tính hộp không quạt cỡ nhỏ thuộc dòng UNO-2000 của Advantech. Máy chạy vi xử lý Intel Atom, có 2 cổng mạng GbE, 4 cổng nối tiếp, 4 cổng USB và hai khe mPCIe cho mô-đun iDoor. Trong một trạm cân động xe tải, UNO-2372G giữ vai trò bộ gom dữ liệu đặt trong tủ điện cạnh bàn cân: đọc số liệu từ đầu cân, nhận ảnh từ camera nhận dạng biển số và đẩy kết quả về máy chủ quản lý.
Thông số kỹ thuật UNO-2372G
Bảng dưới lấy theo trang sản phẩm đang bán trên site và tài liệu kỹ thuật của hai mã đặt hàng UNO-2372G-E021AE và UNO-2372G-E022AE. Hạng mục nào khác nhau giữa hai mã thì ghi rõ trong ô.
| Hạng mục | Thông số UNO-2372G |
|---|---|
| Vi xử lý | Intel Atom E3845 ở hai mã E021AE và E022AE; theo tài liệu hãng dòng còn tuỳ chọn Celeron J1900 |
| Bộ nhớ | 4 GB DDR3L 1333 MHz hàn sẵn trên bo, nâng được tới 8 GB |
| Đồ hoạ | Intel HD Graphics tích hợp trong vi xử lý |
| Lưu trữ | 1 khe mSATA dùng chung với khe mPCIe, 1 khay ổ SATA 2,5 inch cho ổ dày 9,5 mm |
| Khe mở rộng | 2 khe mPCIe khổ đầy đủ, nhận mô-đun iDoor của hãng |
| Cổng mạng | 2 cổng RJ45 GbE 10/100/1000 Mbps chuẩn 1000Base-T; mã E021AE và E022AE đều dùng Intel i210, hỗ trợ đồng bộ thời gian IEEE 1588 và 802.1AS |
| Cổng nối tiếp | 4 cổng DB9 đặt được RS-232, RS-422 hoặc RS-485, tốc độ 50 đến 115,2 kbps |
| Cổng USB | 1 cổng USB 3.0 và 3 cổng USB 2.0 |
| Ngõ hình ảnh | 1 DisplayPort 1.1 tới 2560 x 1600 ở 60 Hz, 1 HDMI 1.4 tới 1920 x 1080 ở 60 Hz |
| Đèn báo | Đèn cho nguồn, pin đồng hồ thời gian thực, trạng thái mạng và ổ cứng |
| Bộ đếm giám sát | Lập trình được 255 mức, từ 1 đến 255 giây |
| BIOS | AMI EFI 64 Mbit |
| Nguồn cấp | 10 đến 36 VDC qua cầu đấu 2 chân |
| Điện tiêu thụ | 30 W khi chạy thường, 42 W lúc cao nhất |
| Hệ điều hành | Microsoft Windows 7, Windows 10 và bản Linux của Advantech |
| Vỏ và kích thước | Vỏ nhôm; E021AE 150 x 105 x 35 mm, 0,8 kg; E022AE 150 x 105 x 65 mm, 1 kg |
| Cách gá | Chân đế, treo tường, giá VESA và thanh ray DIN theo bộ phụ kiện tuỳ chọn |
| Cấp bảo vệ | IP40 |
| Chống rung | IEC 60068-2-64, 2 Grms ngẫu nhiên 5 đến 500 Hz khi dùng ổ mSATA; 0,75 Grms khi dùng ổ cứng cơ |
| Chống sốc | IEC 60068-2-27, 50 G dạng nửa sóng sin 11 ms |
| Nhiệt độ làm việc | -20 đến 60 °C ở độ ẩm 5 đến 85 phần trăm với luồng gió 0,7 m/s |
| Nhiệt độ lưu kho | -40 đến 85 °C |
| Độ ẩm | 10 đến 95 phần trăm ở 40 °C, không ngưng tụ |
| Chứng nhận | CE, FCC, UL, CCC, BSMI |
UNO-2372G dùng cho việc gì
Bốn tình huống dưới đây là những chỗ lắp UNO-2372G hay gặp trong dự án tại Việt Nam. Điểm chung là cần một máy nhỏ, chạy nguồn một chiều, có sẵn nhiều cổng nối tiếp và không thêm quạt vào chỗ nhiều bụi.
- Trạm cân động xe tải và cân tĩnh đầu vào nhà máy. Máy bắt lên ray DIN trong tủ điện cạnh bàn cân, lấy nguồn 24 V ngay tại tủ. Một cổng RS-485 đọc đầu cân, một cổng RS-232 nối bảng đèn hiển thị, hai cổng mạng chia riêng nhánh camera và nhánh máy chủ. Khi phát hiện xe quá tải, ảnh chụp và số liệu trục được gửi kèm nhau về hệ thống quản lý.
- Tủ điện giữa dây chuyền, làm cầu nối giao thức. Bốn cổng COM cho phép nối cùng lúc bộ điều khiển, biến tần và đồng hồ đo điện dùng ba giao thức nối tiếp khác nhau, rồi quy về một luồng dữ liệu duy nhất đưa lên mạng nhà máy. Mô-đun iDoor cắm vào khe mPCIe bổ sung cổng bus trường khi cần.
- Trạm quan trắc và trạm bơm đặt xa phòng điều khiển. Dải nguồn 10 đến 36 VDC nhận thẳng điện từ ắc quy và tấm pin mặt trời. Vỏ nhôm không quạt cùng mức tiêu thụ 30 W giúp tủ ngoài trời không cần quạt hút, giảm đường bụi và hơi ẩm vào trong.
- Bàn kiểm tra cuối chuyền và trạm thu thập số liệu chất lượng. Ngõ DisplayPort đưa lên màn hình công nghiệp cho công nhân thao tác, cổng USB 3.0 nhận đầu đọc mã vạch hoặc camera kiểm tra, còn khay ổ SATA 2,5 inch giữ dữ liệu tại chỗ khi mạng lên xuống.
So sánh với các dòng cùng nhóm
Trong dòng UNO-2000 có nhiều khổ máy khác nhau. Bảng dưới đặt UNO-2372G cạnh ba mã cùng bán trên site để thấy khoảng cách về sức tính toán và số cổng. Ô nào chưa có số liệu công bố thì ghi theo tài liệu hãng.
| Mã máy | Vi xử lý | Cổng chính | Nguồn cấp | Nhiệt độ làm việc | Điểm mạnh |
|---|---|---|---|---|---|
| UNO-2372G | Intel Atom E3845, 4 GB DDR3L | 2 GbE, 4 COM, 4 USB, DP và HDMI | 10 đến 36 VDC | -20 đến 60 °C | Cân bằng giữa khổ nhỏ và số cổng nối tiếp, hai khe mPCIe cho iDoor |
| UNO-2362G | AMD Dual Core T40E 1,0 GHz, 2 GB DDR3 | 1 GbE nối chuỗi ra 2 RJ45, 1 RS-232, 1 RS-485, 4 USB | 24 VDC theo tài liệu hãng | Theo tài liệu hãng | Nối chuỗi mạng có bảo vệ tự vượt qua, hợp chuỗi trạm nhỏ |
| UNO-2272G | Intel Atom N2800 hoặc J1900 tới 2,41 GHz, 2 GB | 1 GbE, 1 RS-232, 3 USB, VGA hoặc HDMI | Theo tài liệu hãng | Theo tài liệu hãng | Khổ lòng bàn tay, chỗ lắp chật nhất trong nhóm |
| UNO-2473G | Intel Atom thế hệ 4 tới 1,91 GHz, 4 GB DDR3L | 4 GbE, 2 RS-232, 2 RS-422 và RS-485, 4 USB, VGA và HDMI | Theo tài liệu hãng | Theo tài liệu hãng | Bốn cổng mạng, chia được nhiều nhánh camera và thiết bị |
Cách đọc bảng: nếu trạm chỉ có một nhánh mạng và ít thiết bị nối tiếp thì UNO-2362G hoặc UNO-2272G đã đủ. Khi số camera tăng lên và cần tách nhánh mạng, UNO-2473G là bước nâng hợp lý. UNO-2372G nằm giữa, phù hợp phần lớn trạm cân một làn. Nếu muốn xem cách chọn giữa máy hộp nhúng và máy cắm card mở rộng, bài máy tính nhúng cho quản lý sản xuất phân tích kỹ hơn phần này.
Mua UNO-2372G ở đâu
Trên site này, máy có trang riêng là máy tính công nghiệp không quạt UNO-2372G, nằm trong danh mục máy tính không quạt. Bản nhiều cổng mạng hơn cùng dòng là UNO-2473G, còn nhóm cấu hình mạnh dùng vi xử lý Core i nằm ở PC không quạt mạnh mẽ. Tài liệu kỹ thuật gốc của model có trên trang sản phẩm UNO-2372G của Advantech.
Khi gửi yêu cầu báo giá, năm thông tin sau giúp chốt đúng mã đặt hàng thay vì chỉ chốt tên dòng: điện áp một chiều có sẵn tại tủ, danh sách thiết bị nối tiếp cùng chuẩn cổng của từng thiết bị, số nhánh mạng cần tách, dung lượng dữ liệu giữ tại chỗ khi mất kết nối, và kiểu gá dự kiến là ray DIN hay treo tường. Muốn đối chiếu thêm các dòng máy nhúng khác của hãng thì xem danh mục máy tính nhúng Advantech trên IPC247. Trường hợp chưa rõ nên chọn máy hộp hay máy cắm card, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về UNO-2372G
UNO-2372G dùng vi xử lý nào?
Hai mã đang bán là UNO-2372G-E021AE và UNO-2372G-E022AE, cùng dùng Intel Atom E3845 với 4 GB DDR3L 1333 MHz hàn sẵn, nâng được lên 8 GB. Theo tài liệu hãng, dòng UNO-2372G còn có tuỳ chọn Celeron J1900 bốn nhân cho các dự án cần thêm sức tính toán.
Hai mã UNO-2372G-E021AE và UNO-2372G-E022AE khác nhau chỗ nào?

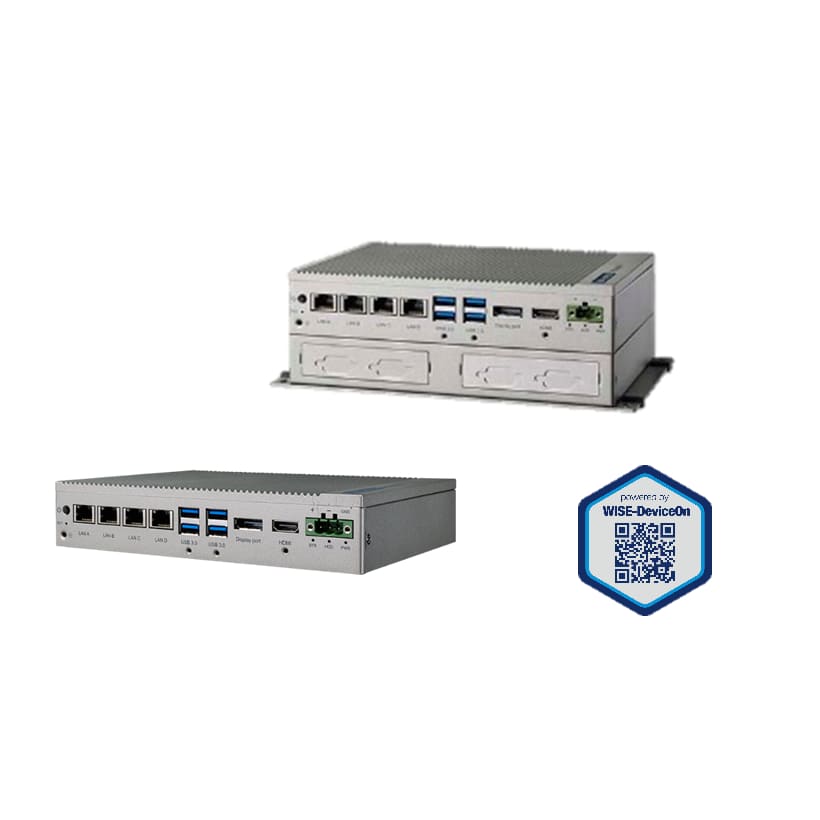

Khác nhau ở số tầng: E021AE là bản một tầng cao 35 mm, nặng 0,8 kg; E022AE là bản hai tầng cao 65 mm, nặng 1 kg, có thêm khe mở rộng iDoor. Hai mã cùng dùng Intel Atom E3845 và chip mạng Intel i210, nên việc chọn mã phụ thuộc vào nhu cầu gắn thêm mô-đun mở rộng và chiều cao khoang lắp.
UNO-2372G cấp nguồn bằng gì?
Máy nhận nguồn một chiều dải rộng 10 đến 36 VDC qua cầu đấu hai chân, không dùng giắc nguồn tròn. Mức tiêu thụ 30 W khi chạy thường và 42 W lúc cao nhất. Nhờ dải nguồn này, máy đấu thẳng vào nguồn 24 V có sẵn trong tủ điện trạm cân mà không cần thêm bộ đổi nguồn.
UNO-2372G chịu được nhiệt độ bao nhiêu?
Dải nhiệt độ làm việc công bố là -20 đến 60 °C ở độ ẩm 5 đến 85 phần trăm với luồng gió 0,7 m/s, nhiệt độ lưu kho -40 đến 85 °C. Vỏ nhôm không quạt và cấp bảo vệ IP40 cho phép đặt máy trong tủ điện ngoài trời có mái che.
UNO-2372G nối được bao nhiêu thiết bị nối tiếp?
Máy có 4 cổng DB9 đặt cấu hình được theo chuẩn RS-232, RS-422 hoặc RS-485, tốc độ 50 đến 115,2 kbps. Với đường RS-485 nhiều điểm, một cổng nhận được nhiều đầu cân hoặc đồng hồ đo trên cùng một đường dây, nên số thiết bị thực tế lớn hơn số cổng vật lý.
