Advantech ARK-10 - máy tính nhúng không quạt nền Celeron J1900

Advantech ARK-10 là máy tính nhúng không quạt cỡ lòng bàn tay, chạy vi xử lý Intel Celeron J1900 bốn nhân dạng SoC. Máy có hai cổng Gigabit, hai cổng nối tiếp đặt chế độ trong BIOS và nhận nguồn một chiều 12 V qua giắc ren vặn. Bài viết trình bày thông số của dòng, các vị trí lắp thực tế, so sánh với những máy cùng nền tảng J1900 trong danh mục và nơi đặt mua.

Nền tảng Celeron J1900 đặt máy vào lớp trên của nhóm máy nhúng cỡ nhỏ. Bốn nhân xử lý đủ cho một máy vừa đọc thiết bị cấp trường, vừa chạy phần mềm hiển thị, vừa gửi dữ liệu lên máy chủ mà không nghẽn. So với lớp Atom hai nhân, khác biệt thấy rõ nhất khi máy phải chạy nhiều tiến trình song song trong thời gian dài.

Thông số kỹ thuật Advantech ARK-10

Bảng dưới tổng hợp theo thông số công bố của dòng, lấy cấu hình mã ARK-10-U0A2E làm mốc. Những hạng mục thay đổi theo mã đặt hàng được ghi rõ.

Hai điểm cần đọc kỹ trước khi chốt cấu hình. Thứ nhất, hai khe mini PCIe của máy có vai trò khác nhau: khe khổ đầy đủ dành cho mô-đun mạng không dây hoặc mô-đun truyền dữ liệu di động, khe nửa kích thước dành cho ổ mSATA. Nếu bài toán cần cả hai thì cấu hình mặc định đã đáp ứng, không phải chọn một bỏ một. Thứ hai, ổ cứng cơ 500 GB trong cấu hình mặc định phù hợp khi máy đặt cố định; với vị trí rung nhiều thì nên đổi sang ổ thể rắn ngay từ khi đặt hàng.

Advantech ARK-10 dùng cho việc gì

Máy hợp với những điểm cần một máy tính chạy liên tục trong không gian hẹp, có sẵn nguồn một chiều và ít người trực. Bốn tình huống dưới đây phản ánh cách dòng này được lắp trong thực tế.

• Tủ điều khiển trạm thu phí và làn xe. Máy đọc bộ điều khiển barie và đầu đọc thẻ qua hai cổng nối tiếp, đồng thời giữ một cổng mạng nối camera và một cổng nối về trung tâm. Bốn nhân xử lý cho phép chạy phần mềm làn và phần mềm truyền dữ liệu cùng lúc.
• Bảng thông tin điện tử trong hầm và trên tuyến. Máy gá sau tủ điều khiển bảng báo, xuất nội dung qua cổng VGA và nhận lệnh cập nhật qua mạng. Không có quạt nên bụi và hơi ẩm trong hầm không bị hút vào bên trong.
• Trạm điều khiển gắn ray DIN trong tủ máy đóng gói. Máy đặt cạnh bộ điều khiển khả trình, đọc số liệu chu kỳ máy qua cổng nối tiếp và đẩy lên phần mềm quản lý sản xuất. Giắc nguồn ren vặn giữ dây khi máy rung theo nhịp đóng gói.
• Trạm quan trắc môi trường ngoài hiện trường. Khe mini PCIe khổ đầy đủ nhận mô-đun truyền dữ liệu di động, nên trạm không cần cáp mạng. Ổ 500 GB giữ toàn bộ số liệu tại chỗ khi sóng yếu, đồng bộ lại khi đường truyền phục hồi.

Cấu hình cụ thể của từng mã được nêu trong hai bài riêng trên site: ARK-10-U0A3 và ARK-10-U0A2E.

So sánh ARK-10 với các máy cùng nền Celeron J1900

Trong danh mục của site có vài dòng máy hộp dùng chung vi xử lý Celeron J1900 nhưng khác hẳn nhau về số cổng, cỡ thân và dải nhiệt. Bảng dưới đặt chúng cạnh nhau để thấy ranh giới chọn. Cột nhiệt độ chỉ ghi số liệu đã công bố, phần còn lại tra theo tài liệu hãng.

Cách chọn theo bài toán khá rõ. Chỗ lắp chật, cần một máy gọn chạy liên tục với hai lớp mạng thì ARK-10 là bản cân đối nhất. Cần chạy hai màn hình cho bảng thông tin thì ARK-1123H đáp ứng đúng. Trạm ngoài trời chịu nắng buổi trưa hoặc lấy nguồn từ ắc quy thì ARK-2121F có dải nhiệt công bố rộng hơn, với điều kiện dùng ổ thể rắn và RAM chịu nhiệt rộng. Còn khi phải cắm nhiều thiết bị USB tại một trạm kiểm hàng, bài ARK-6322 mô tả bản có tám cổng USB.

Mua Advantech ARK-10 ở đâu

Trên site này, nhóm máy cùng kiểu nằm trong danh mục máy tính không quạt, kèm trang thông số của từng mã đang có sẵn. Dòng ARK-10 đặt theo cấu hình, nên mã đặt hàng đầy đủ được xác nhận khi báo giá.

Khi gửi yêu cầu, năm thông tin nên nêu trước: số thiết bị nối tiếp cần đấu kèm chuẩn tín hiệu của từng thiết bị, số màn hình và loại cổng hình, dung lượng bộ nhớ cùng kiểu ổ lưu trữ, điện áp nguồn tại tủ, và cách lắp là gá VESA, gá thanh DIN hay treo tường. Nếu trạm nằm xa và phải truyền qua mạng di động thì nêu thêm nhà mạng dự kiến để chọn mô-đun đúng băng tần.

Danh sách các dòng máy nhúng khác cùng hãng nằm ở danh mục máy tính nhúng Advantech trên IPC247. Nếu chưa chắc nền tảng Celeron J1900 có đủ cho phần mềm dự kiến hay không, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.

Câu hỏi thường gặp về Advantech ARK-10

Advantech ARK-10 là máy gì?

ARK-10 là máy tính nhúng không quạt cỡ lòng bàn tay của Advantech, chạy vi xử lý Intel Celeron J1900 bốn nhân 2,0 GHz dạng SoC. Máy có hai cổng Gigabit, hai cổng nối tiếp đặt chế độ trong BIOS và hai khe mini PCIe. Vì không có quạt nên máy không hút bụi vào trong và không có chi tiết cơ khí phải thay định kỳ.

ARK-10 dùng bộ nhớ và ổ cứng gì?

Theo cấu hình công bố cho mã ARK-10-U0A2E, máy có bộ nhớ DDR3L dung lượng 2 GB tích hợp và một ổ SATA 2,5 inch dung lượng 500 GB thuộc loại chạy liên tục. Ngoài ra máy có một khe mini PCIe nửa kích thước dùng cho ổ mSATA. Với tác vụ thu thập và hiển thị dữ liệu, cấu hình này đủ dùng trong nhiều năm.

ARK-10 nhận nguồn bao nhiêu vôn?

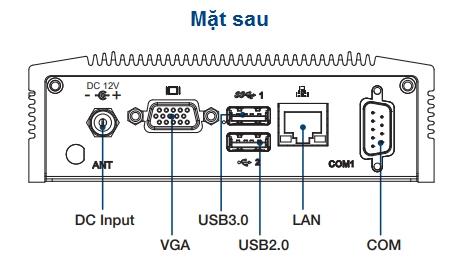

Máy nhận nguồn một chiều 12 V qua giắc kiểu ren vặn và đi kèm bộ đổi nguồn 12 V, 3 A. Tủ có sẵn nguồn 12 V ổn định thì cấp trực tiếp được, còn tủ 24 V cần thêm bộ hạ áp về 12 V. Giắc ren vặn giữ dây chắc, không tuột khi tủ rung.

ARK-10 lắp đặt bằng cách nào?

Máy dùng được bộ gá VESA, bộ gá thanh DIN hoặc bộ gá treo tường, đặt mua kèm theo cấu hình. Kiểu gá thanh DIN hợp với tủ điện, kiểu gá VESA hợp khi treo máy sau màn hình. Vì máy không quạt và tản nhiệt qua vỏ, vị trí lắp cần chừa khoảng hở quanh thân để thoát nhiệt.

ARK-10 và ARK-10-U0A3 khác nhau thế nào?

ARK-10 là tên dòng, còn U0A2E và U0A3 là hai mã đặt hàng của dòng đó. Hai mã dùng chung thân máy, chung bộ cổng và chung nền tảng Celeron J1900, khác nhau ở cấu hình bộ nhớ, ổ lưu trữ và hệ điều hành cài sẵn. Khi đặt hàng phải ghi mã đầy đủ chứ không chỉ ghi tên dòng.
