ARK-6322: máy tính nhúng không quạt Advantech cho nhà máy

ARK-6322 là máy tính nhúng không quạt của Advantech, dùng vỏ nhôm tản nhiệt thụ động và nền tảng Intel Celeron J1900 bốn nhân. Máy thuộc nhóm máy hộp đặt tại trạm điều khiển, nổi bật ở số cổng nối tiếp và cổng USB nhiều hơn mức thường thấy ở máy nhúng cỡ nhỏ. Bài viết trình bày thông số, các tình huống lắp đặt phù hợp, đối chiếu với những dòng cùng nhóm và nơi đặt mua.

Thông số kỹ thuật ARK-6322

Bảng dưới đây tổng hợp các thông số được nêu trong tài liệu giới thiệu dòng ARK-6322. Những mục không có số liệu công bố rõ ràng được ghi là theo tài liệu hãng, để tránh đưa ra con số không kiểm chứng được.

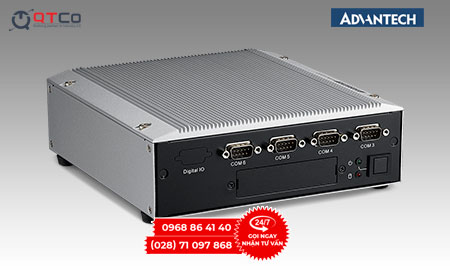

Ba điểm trong bảng trên đáng chú ý khi thiết kế trạm. Thứ nhất, vỏ nhôm tản nhiệt thụ động loại bỏ quạt, tức là loại bỏ luôn bộ phận cơ khí hỏng sớm nhất trong một máy tính đặt ở xưởng bụi. Thứ hai, sáu cổng COM cho phép một máy gom dữ liệu từ nhiều thiết bị nối tiếp mà không cần bộ chuyển đổi ngoài, giảm số điểm hỏng trên tủ. Thứ ba, hai ngõ hình độc lập đủ cho mô hình một màn hình vận hành và một màn hình theo dõi chỉ số.

Bộ nhớ tối đa 8 GB đặt dòng máy này vào nhóm trạm thu thập và giám sát, không phải nhóm máy xử lý ảnh hay chạy cơ sở dữ liệu lớn. Nếu bài toán cần bộ nhớ và năng lực tính toán cao hơn, nên xem nhóm PC không quạt mạnh mẽ thay vì cố nâng cấu hình dòng này.

ARK-6322 dùng cho việc gì

Bốn tình huống dưới đây phản ánh cách dòng máy này thường được lắp trong nhà máy tại Việt Nam.

Trạm thu thập dữ liệu cuối chuyền. Máy đặt trên khung thép cạnh băng tải, nhận tín hiệu từ cân điện tử, máy quét mã vạch và bộ đếm sản phẩm qua các cổng COM và USB. Vì không có quạt, máy không hút bụi sợi và mạt kim loại vào bên trong, nên chu kỳ vệ sinh dài hơn hẳn máy để bàn thông thường.

Trạm điều khiển trong tủ điện. Máy gắn tường bên trong tủ, nối với bộ điều khiển khả trình qua cổng nối tiếp và xuất hình ra màn hình công nghiệp gắn cánh tủ. Cấu hình này thay cho bộ máy để bàn đặt dưới sàn, vốn hay bị nước rửa sàn và va chạm xe nâng.

Trạm giám sát trong phòng vận hành. Hai ngõ hình cho phép một màn hình chạy phần mềm điều khiển và một màn hình hiển thị biểu đồ sản lượng. Máy chạy liên tục qua các ca, không phát tiếng quạt nên phù hợp phòng vận hành có người trực.

Trạm kho và điểm kiểm hàng. Máy đặt tại cửa xuất nhập, nối máy quét mã và máy in tem qua cổng USB. Vỏ nhôm chịu được va quệt nhẹ và rung khi xe nâng chạy qua, phần lưu trữ dùng ổ thể rắn để tránh hỏng đầu đọc do rung. Cách bố trí tương tự cũng được dùng cho máy tính nhúng trong sản xuất ở các nhà máy lắp ráp.

Ở cả bốn tình huống, điều kiện chung là nhiệt độ quanh máy phải nằm trong dải cho phép. Vỏ nhôm tản nhiệt thụ động cần khoảng hở để thoát nhiệt; nếu đặt trong tủ kín, phải tính thông gió cho tủ thay vì dựa hoàn toàn vào vỏ máy.

So sánh với các dòng cùng nhóm

Bảng dưới đây đối chiếu ARK-6322 với ba dòng máy hộp không quạt khác của Advantech đang có trên site. Ô nào không có số liệu công bố thì ghi theo tài liệu hãng.

Cách đọc bảng này theo bài toán thực tế như sau. Nếu trạm nằm ngoài nhà xưởng có mái che, chịu nắng buổi trưa hoặc lấy nguồn từ ắc quy, chọn ARK-2121F vì dải nhiệt và dải điện áp rộng, với điều kiện lắp ổ thể rắn và linh kiện chịu nhiệt rộng. Nếu phải chạy phần mềm nặng hoặc cần bốn cổng mạng để tách vùng, chọn ARK-2150F. Nếu trạm nối nhiều thiết bị nối tiếp trong môi trường nhiễu điện, cổng cách ly của ARK-3360F là điểm cần cân nhắc. ARK-6322 hợp nhất với trạm trong nhà cần nhiều cổng USB và hai màn hình.

Mua ARK-6322 ở đâu

Trên site này, nhóm máy cùng kiểu nằm trong danh mục máy tính không quạt, phần cấu hình cao hơn nằm ở nhóm PC không quạt mạnh mẽ. Các bài giới thiệu dòng máy gần nhất gồm ARK-6300 nền Mini-ITX và máy tính công nghiệp không quạt.

Khi gửi yêu cầu báo giá, nên nêu bốn thông tin: số cổng COM và USB thực tế cần dùng, dung lượng RAM, kiểu ổ lưu trữ và cách lắp đặt dự kiến. Bốn thông tin này quyết định mã đặt hàng đầy đủ cùng phụ kiện đi kèm, tránh trường hợp máy về tới nơi mới phát hiện thiếu giá gắn tường hoặc thiếu bộ nguồn phù hợp. Với dự án cần đối chiếu thêm các dòng nhúng khác của hãng, tham khảo danh mục máy tính nhúng Advantech trên IPC247.

Trường hợp chưa rõ nên chọn máy hộp không quạt hay máy tính công nghiệp có quạt, có thể chạy công cụ chọn máy theo yêu cầu rồi đối chiếu kết quả với bảng thông số phía trên.

Câu hỏi thường gặp về ARK-6322

ARK-6322 là máy gì?

ARK-6322 là máy tính nhúng không quạt của Advantech, thuộc nhóm máy hộp đặt tại trạm điều khiển hoặc trong tủ điện. Máy dùng vỏ nhôm tản nhiệt thụ động nên không có quạt và không có cửa hút gió. Điểm mạnh của dòng này là số cổng nối tiếp và cổng USB nhiều hơn mức thường thấy ở máy nhúng cỡ nhỏ.

ARK-6322 có bao nhiêu cổng COM và USB?

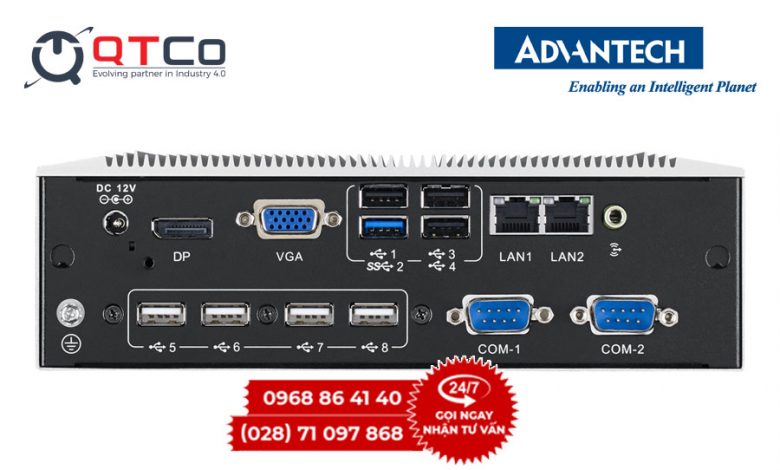

Theo tài liệu giới thiệu dòng máy, ARK-6322 có 6 cổng COM và 8 cổng USB, kèm hai ngõ hình là VGA và DisplayPort. Số cổng này đủ để một máy gom dữ liệu từ nhiều cân, máy quét mã vạch và bộ điều khiển trên cùng một trạm mà không cần bộ chuyển đổi ngoài.

ARK-6322 chạy được liên tục 24/7 không?

Máy được thiết kế cho chế độ chạy liên tục. Điều kiện đi kèm là nhiệt độ quanh máy nằm trong dải cho phép và vỏ nhôm có khoảng hở để thoát nhiệt. Khi lắp trong tủ kín, cần tính thông gió cho tủ thay vì dựa hoàn toàn vào vỏ máy.

ARK-6322 khác gì so với ARK-2121F?

Hai máy cùng dùng nền tảng Intel Celeron J1900 và cùng có 6 cổng COM. ARK-2121F nhận nguồn 9 đến 36 V một chiều và làm việc trong dải -20 đến 70 độ C khi dùng ổ thể rắn cùng linh kiện chịu nhiệt rộng, còn với ổ cứng cơ là 0 đến 45 độ C. ARK-6322 thiên về trạm trong nhà, đổi lại có nhiều cổng USB hơn và hai khe nhớ, cùng mức tối đa 8 GB.

Nên đặt mua ARK-6322 theo thông tin nào?

Khi gửi yêu cầu báo giá, nên ghi rõ bốn thông tin: số cổng COM và USB thực tế cần dùng, dung lượng RAM, kiểu ổ lưu trữ và cách lắp đặt là gắn tường, gắn ray DIN hay đặt trên bàn. Bốn thông tin này quyết định mã đặt hàng đầy đủ và phụ kiện đi kèm.
