ARK-6300: máy tính nhúng không quạt nền Mini-ITX

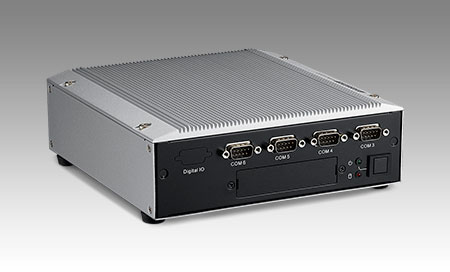

ARK-6300 là dòng máy tính nhúng không quạt của Advantech, dựng quanh một bo mạch chuẩn Mini-ITX đặt trong vỏ hợp kim nhôm. Máy có 6 cổng nối tiếp, 8 cổng USB, hai ngõ hình VGA và DisplayPort, khối lượng hơn 2 kg và nhận thêm mô-đun mở rộng iDoor. Bài viết trình bày thông số, những ràng buộc riêng khi đặt máy trong kiosk tự phục vụ, các tình huống lắp đặt, đối chiếu với những dòng cùng nhóm và nơi đặt mua.

Thông số kỹ thuật ARK-6300

Bảng dưới gom các thông số nêu trong tài liệu giới thiệu dòng máy. Ô nào thay đổi theo mã đặt hàng thì ghi theo tài liệu hãng, vì mỗi mã trong dòng mang một đời bo mạch khác nhau.

Cần phân biệt tên dòng với mã đặt hàng. ARK-6300 là tên dòng, còn mã đặt hàng cụ thể xác định đời bo mạch, số cổng thực có và dải nhiệt. Một mã đã có bài mô tả riêng trên site là ARK-6322, chạy Intel Celeron J1900 bốn nhân với bộ nhớ DDR3L tối đa 8 GB.

Máy đặt trong kiosk tự phục vụ: những ràng buộc riêng

Kiosk là nhóm việc mà dòng này được nhắm tới ngay từ tài liệu hãng: cây tra cứu, quầy gọi món, máy bán vé, cây gửi xe. Bài toán kiosk khác bài toán trong tủ điện ở một điểm cơ bản: người đứng trước máy không phải nhân viên kỹ thuật, và máy đứng một mình cả ngày.

Máy phải tự hồi phục. Không ai bấm nút khởi động lại giúp. Vì vậy cần bật bộ đếm giám sát của phần cứng, đặt hệ điều hành tự đăng nhập, cho ứng dụng chạy toàn màn hình và tự mở lại khi thoát. Màn hình lỗi của hệ điều hành hiện ra trước mặt khách là sự cố về hình ảnh, không chỉ là sự cố kỹ thuật.

Vỏ kiosk kín, nhưng máy vẫn phải thoát nhiệt. Máy không quạt là lợi thế đúng ở chỗ này: không hút bụi, không hút côn trùng, không có bộ phận quay để hỏng. Nhưng nhiệt vẫn phải đi ra ngoài qua thân máy. Cách làm đúng là bắt máy tiếp xúc với tấm kim loại của vỏ kiosk, chừa khe thoáng ở đáy và ở đỉnh vỏ, và không đặt máy chung khoang kín với bộ nguồn hoặc với máy in nhiệt.

Cổng dư phải khoá lại. Tám cổng USB tiện khi lắp, nhưng cũng là tám lối vào khi máy đứng nơi công cộng. Nên khoá cổng không dùng trong BIOS, đặt mật khẩu BIOS, bịt các cổng còn hở bằng nắp cơ khí và bật chức năng chỉ khởi động từ ổ trong.

Thiết bị ngoại vi cần tính dòng cấp. Máy in hoá đơn, đầu đọc thẻ, bộ nhả thẻ và cảm biến cửa thường nối qua cổng nối tiếp hoặc cổng USB. Máy in nhiệt rút dòng cao theo từng đợt, nên cấp nguồn riêng cho nó thay vì lấy điện qua cổng USB; nếu không, đợt rút dòng có thể làm rớt các thiết bị USB khác.

Mất điện là chuyện thường ngày. Kiosk hay bị rút nguồn đột ngột khi hết giờ hoạt động. Ổ thể rắn công nghiệp và chế độ ghi có hoàn tác giúp máy khởi động lại sạch sau lần cắt điện. Với cụm nhiều điểm đặt rải rác, phần mềm quản lý thiết bị đi kèm cho phép nhìn thấy máy nào chưa lên nguồn mà không phải gọi điện hỏi từng nơi.

ARK-6300 dùng cho việc gì

Bốn tình huống dưới đây phản ánh cách dòng máy này được lắp trong thực tế.

Kiosk tra cứu và điểm bán hàng. Máy đặt trong thân kiosk, nối màn hình cảm ứng qua ngõ VGA hoặc DisplayPort, nối máy in hoá đơn và đầu đọc mã qua cổng USB. Sáu cổng nối tiếp còn lại dành cho thiết bị chuyên dụng như bộ nhả thẻ hoặc cụm cảm biến cửa.

Đầu phát biển báo kỹ thuật số. Máy treo sau tấm màn hoặc đặt trong hộp kỹ thuật, phát nội dung theo lịch. Hai ngõ hình cho phép chạy hai tấm màn cùng lúc, ví dụ một tấm hướng ra ngoài và một tấm cho nhân viên bên trong.

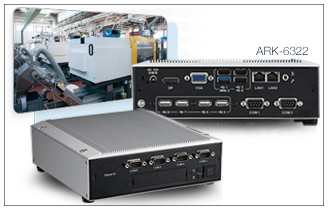

Trạm điều khiển trong dây chuyền. Máy đặt trong tủ, đọc thiết bị trường qua đường nối tiếp và điều khiển cụm chấp hành. Khi trạm cần thêm cổng vào ra số hoặc cổng truyền thông trường, mô-đun iDoor bổ sung mà không phải đổi khung máy.

Máy tính trong tủ ven đường và trên phương tiện công cộng. Máy chạy phần mềm hiển thị thông tin chuyến và gom số liệu từ thiết bị đầu cuối. Cấu hình không quạt và vỏ nhôm là điều kiện cần cho vị trí nhiều bụi. Một hướng khác cho nhóm bài toán này là máy hộp cỡ nhỏ, trình bày trong bài máy tính hộp Advantech EPC-R3430.

So sánh với các dòng cùng nhóm

Bảng dưới đối chiếu ARK-6300 với bốn máy hộp không quạt khác của Advantech theo góc nền bo mạch và cách mở rộng, vì đó là hai điểm phân biệt chính giữa các khung máy. Ô nào hãng không công bố cho mọi mã đặt hàng thì ghi theo tài liệu hãng.

Cách chọn theo bài toán như sau. Nếu trạm cần cắm card mở rộng dạng chuẩn, ARK-3405 hoặc ARK-3520P có khe cắm sẵn. Nếu cần nhiều kiểu ổ lưu trữ trong một máy, ARK-3500 đáp ứng. ARK-6300 giữ lợi thế riêng ở chỗ dùng bo mạch khổ chuẩn: khi đời chip hiện tại ngừng cung ứng, phần khung máy, lỗ bắt vít và cách đi dây trong tủ vẫn giữ nguyên, chỉ phần bo bên trong thay đổi. Với dự án nhiều điểm đặt và vòng đời dài, đó là điểm đáng cân nhắc hơn cả sức tính.

Mua ARK-6300 ở đâu

Trên site này, nhóm máy cùng kiểu nằm trong danh mục máy tính không quạt, kèm trang thông số riêng cho từng mã. Danh mục đó là chỗ đối chiếu nhanh giữa các khung máy trước khi chốt mã đầy đủ.

Khi gửi yêu cầu báo giá, nên ghi rõ tám thông tin: mã đầy đủ, đời bo mạch và vi xử lý, dung lượng bộ nhớ, kiểu ổ lưu trữ, số cổng nối tiếp thực dùng, mô-đun iDoor cần lắp, điện áp nguồn tại chỗ và kiểu giá lắp. Với dự án nhiều điểm, nên hỏi thêm trạng thái cung ứng của đời bo mạch đang chọn, vì đó là phần thay đổi trước tiên trong dòng máy dựng theo khổ chuẩn. Muốn đối chiếu rộng hơn trong dải máy nhúng của hãng, xem danh mục máy tính nhúng Advantech trên IPC247.

Trường hợp chưa rõ nên chọn máy nền Mini-ITX hay máy hộp dựng trên bo riêng, có thể chạy công cụ chọn máy theo yêu cầu rồi đối chiếu kết quả với bảng so sánh phía trên.

Câu hỏi thường gặp về ARK-6300

ARK-6300 là dòng máy gì?

ARK-6300 là dòng máy tính nhúng không quạt của Advantech, dựng quanh một bo mạch chuẩn Mini-ITX đặt trong vỏ hợp kim nhôm. Máy có 6 cổng nối tiếp, 8 cổng USB, hai ngõ hình VGA và DisplayPort, khối lượng hơn 2 kg. Dòng này nhận thêm mô-đun iDoor của hãng để bổ sung cổng mà không phải đổi khung máy.

Nền Mini-ITX mang lại điều gì?

Mini-ITX là khổ bo mạch chuẩn công nghiệp, kích thước 170 x 170 mm, có sẵn nhiều bo cùng khổ với các đời vi xử lý khác nhau. Nhờ đó, khi một đời chip ngừng cung ứng, khung máy và phần lắp đặt vẫn giữ nguyên, chỉ phần bo bên trong đổi. Đổi lại, máy dày hơn so với máy nhúng dựng trên bo riêng.

Máy có hợp với kiosk tự phục vụ không?

Đây là một trong những nhóm việc chính của dòng này. Máy chạy không quạt nên không hút bụi vào trong tủ kiosk, số cổng nối tiếp và cổng USB đủ cho máy in hoá đơn, đầu đọc thẻ và cảm biến cửa. Cần đặt thêm bộ đếm giám sát, khoá cổng không dùng và bố trí đường thoát nhiệt cho vỏ máy.

ARK-6300 mở rộng cổng bằng cách nào?

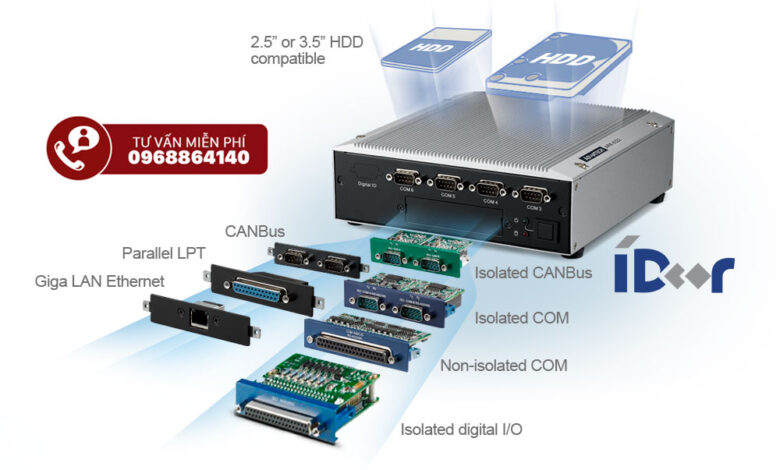

Máy nhận mô-đun iDoor của Advantech, là các mô-đun gắn thêm mang cổng vào ra số, cổng truyền thông trường hoặc cổng nối tiếp cách ly. Cách này bổ sung cổng mà không chiếm khe cắm bên trong. Danh sách mô-đun dùng được cần đối chiếu tài liệu hãng theo mã đầy đủ.

Máy quản lý từ xa được không?

Dòng máy này giao kèm phần mềm quản lý thiết bị của Advantech, cho phép theo dõi trạng thái máy, cập nhật phần mềm và khởi động lại từ xa. Với cụm nhiều điểm đặt rải rác, tính năng này giảm số lần kỹ thuật viên phải tới tận nơi. Chi tiết bản phần mềm đi kèm cần xác nhận khi đặt hàng.

Nên đặt mua ARK-6300 theo thông tin nào?

Nên ghi rõ mã đầy đủ, đời bo mạch và vi xử lý, dung lượng bộ nhớ, kiểu ổ lưu trữ, số cổng nối tiếp thực dùng, mô-đun iDoor cần lắp, điện áp nguồn tại chỗ và kiểu giá lắp. Với dự án nhiều điểm, nên hỏi thêm trạng thái cung ứng của đời bo mạch đang chọn.
