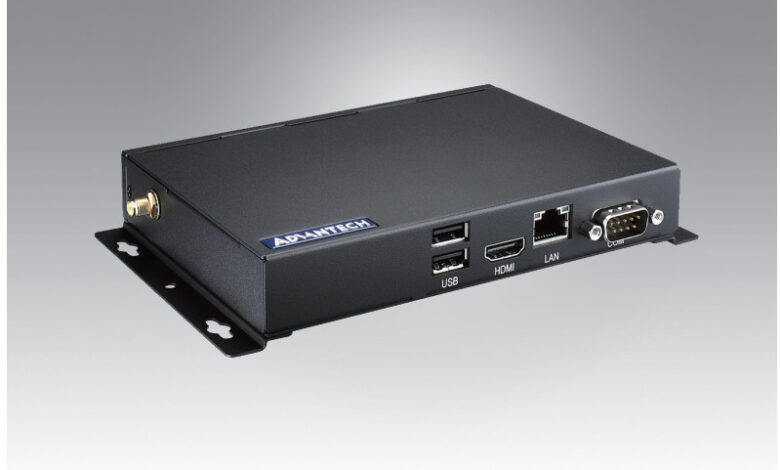

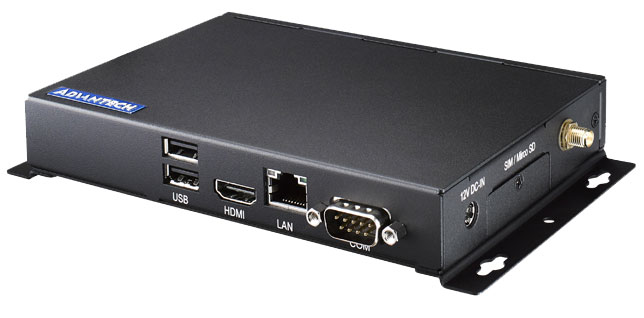

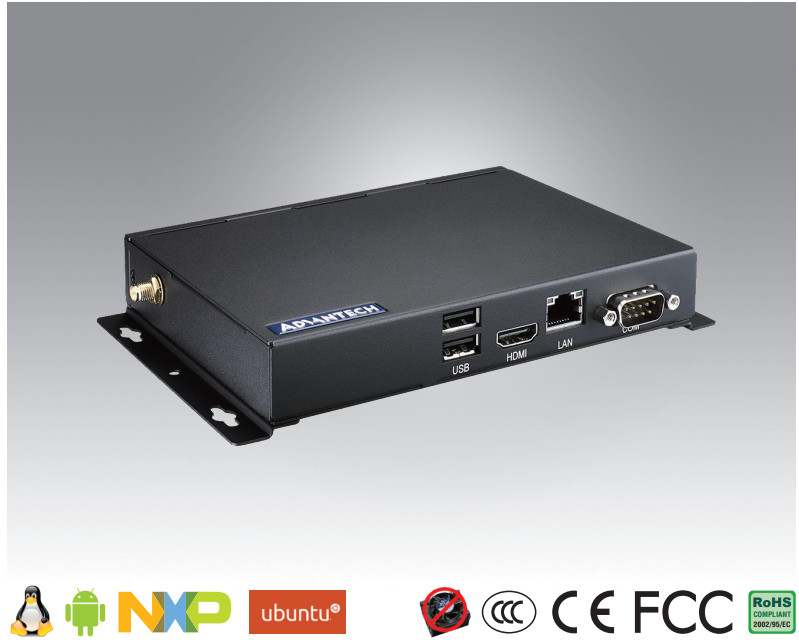

Máy tính hộp Advantech EPC-R3430 là máy công nghiệp cỡ nhỏ dựng trên nền ARM NXP i.MX6, không dùng nền tảng x86 như phần lớn máy hộp trong nhà máy. Lõi của máy là bo mạch RSB-3430 khổ 2,5 inch theo chuẩn UIO40-Express, thân không quạt, cổng vào ra mở rộng bằng bảng UIO gắn thêm. Bài viết nêu những gì đã xác định được, các vị trí lắp hợp lý và cách đối chiếu với những máy hộp cùng tầm đang bán trên site.
Thông số kỹ thuật EPC-R3430
Catalog sản phẩm trên site chưa có mã EPC-R3430 và kho tài liệu hiện chỉ có datasheet họ bo mạch UIO40-Express, nên bảng dưới chỉ ghi những hạng mục đã đối chiếu được. Các hạng mục còn lại thay đổi theo mã đặt hàng cụ thể và được ghi rõ là theo tài liệu hãng, không suy đoán.
| Hạng mục | Thông số EPC-R3430 |
|---|---|
| Kiến trúc | Máy hộp nền ARM, không quạt |
| Bo mạch lõi | RSB-3430, bo mạch chính UIO khổ 2,5 inch |
| Vi xử lý | NXP i.MX6; biến thể nhân và xung nhịp theo tài liệu hãng |
| Bộ nhớ | Theo tài liệu hãng |
| Lưu trữ trong | Theo tài liệu hãng |
| Lưu trữ ngoài | Theo tài liệu hãng |
| Ngõ hình ảnh | Theo tài liệu hãng |
| Cổng mạng | Theo tài liệu hãng |
| Cổng USB | Theo tài liệu hãng |
| Cổng nối tiếp | Theo mã đặt hàng và bảng UIO gắn kèm |
| Khe mở rộng | Theo tài liệu hãng |
| Bảng mở rộng | Chuẩn UIO40-Express: UIO-4030, UIO-4032 và UIO-4034 |
| Nguồn cấp | Theo tài liệu hãng |
| Điện tiêu thụ | Theo tài liệu hãng |
| Nhiệt độ làm việc | Theo tài liệu hãng |
| Độ ẩm | Theo tài liệu hãng |

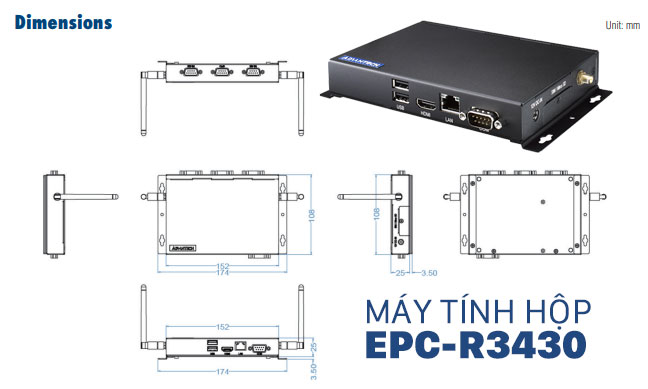

| Kích thước | Theo tài liệu hãng |
| Trọng lượng | Theo tài liệu hãng |
| Hệ điều hành | Gói hỗ trợ phần mềm cho NXP i.MX6 theo tài liệu hãng |
| Mã đặt hàng | Theo tài liệu hãng cho từng cấu hình cổng |
Vì phần lớn thông số phụ thuộc mã đặt hàng, trước khi quyết định nên xin tài liệu của đúng mã cần mua và đọc kỹ ba điểm: dung lượng bộ nhớ có hàn sẵn hay không, dung lượng lưu trữ trong, và số cổng mạng, cổng nối tiếp có sẵn trên thân máy. Nếu bộ nhớ không nâng cấp được thì phần mềm chạy trên máy phải gọn, còn nhật ký vận hành và dữ liệu tích luỹ nên đẩy thẳng lên máy chủ.
Nền ARM đổi lại được gì và mất gì
Điểm được rõ nhất là điện năng. Vi xử lý ARM dòng i.MX6 thuộc nhóm tiêu thụ thấp, nên máy thường lấy được nguồn có sẵn trong tủ mà không cần tính toán tản nhiệt phức tạp; con số cụ thể vẫn phải lấy theo tài liệu hãng. Thân máy không quạt nên không có bộ lọc bụi phải thay định kỳ, không có tiếng ồn và không có chi tiết quay hỏng theo thời gian.
Điểm mất nằm ở phần mềm. Kiến trúc ARM không chạy được phần mềm biên dịch cho x86, kể cả khi cùng hệ điều hành Linux. Trước khi chốt EPC-R3430, cần kiểm tra ba thứ: trình điều khiển của thiết bị ngoại vi đang dùng có bản ARM chưa, phần mềm thu thập dữ liệu có bản ARM chưa và thư viện của bên thứ ba trong phần mềm nội bộ có biên dịch lại được không. Nếu một trong ba câu trả lời là không, bài toán nên chuyển sang máy nền x86 thay vì tìm cách vá.
Chuẩn UIO40-Express là điểm mạnh ít được để ý. Thay vì cắm card, cổng vào ra được bổ sung bằng bảng UIO gắn thẳng vào bo lõi, nên cùng một máy có thể đổi cấu hình cổng mà không đổi thân. Cách phối bo lõi với bảng mở rộng của hãng được nói kỹ trong bài bo mạch đơn UIO40-Express.
EPC-R3430 dùng cho việc gì
Bốn tình huống dưới đây là nơi một máy hộp ARM nhỏ gọn đúng với nhu cầu, miễn là cấu hình cổng của mã đặt hàng khớp với danh sách thiết bị.
- Cổng gom dữ liệu trong tủ điện dây chuyền. Máy đọc dữ liệu thiết bị qua cổng nối tiếp, đẩy lên máy chủ qua cổng mạng. Nếu thân máy thiếu cổng RS-485 hoặc vào ra số, bảng UIO gắn thêm bù phần còn thiếu mà không phải đổi sang máy lớn hơn.
- Bảng thông tin và màn hình hiển thị tại điểm bán. Máy không quạt, tiêu thụ thấp nên đặt kín trong hộp treo tường được; độ phân giải ngõ hình và khả năng giải mã video cần đối chiếu theo tài liệu hãng với nội dung định phát.
- Máy chạy giao diện vận hành đơn giản trên chuyền. Nền ARM hợp với giao diện cảm ứng nút to, dùng cho khai báo mã lô, xác nhận công đoạn hoặc quét mã vạch qua cổng USB.
- Trạm đo từ xa có mạng di động. Nếu mã đặt hàng có khe mô-đun không dây và khe SIM, có thể lắp mô-đun 3G hoặc 4G ngay trong thân máy, không cần bộ định tuyến rời; cần kiểm tra điểm này trong tài liệu hãng trước khi chốt.
Ngược lại, có ba vị trí nên loại EPC-R3430 ngay từ khâu khảo sát: nơi cần chạy phần mềm điều khiển viết cho Windows trên x86, nơi cần cắm card mở rộng khổ lớn, và nơi nhiệt độ trong tủ vào giữa trưa vượt dải làm việc công bố trong tài liệu hãng.
So sánh với các dòng cùng nhóm
Ba máy đối chiếu dưới đây đều là máy hộp không quạt cỡ nhỏ đang có trang sản phẩm trên site, dùng nền x86. Bảng giúp thấy EPC-R3430 khác ở đâu về kiến trúc, cách mở rộng và phần mềm chạy được.
| Model | Vi xử lý | Cổng chính | Nguồn | Nhiệt độ làm việc | Điểm mạnh |
|---|---|---|---|---|---|
| EPC-R3430 | ARM NXP i.MX6 trên bo RSB-3430 | Theo mã đặt hàng, mở rộng bằng bảng UIO | Theo tài liệu hãng | Theo tài liệu hãng | Nền ARM tiêu thụ thấp, đổi cấu hình cổng bằng bảng UIO40-Express |
| UNO-2271G | Intel Atom E3815 1,46 GHz | 2 GbE, 1 HDMI, cổng nối tiếp tuỳ mã đặt hàng | 10 đến 30 V một chiều qua cầu đấu | 0 đến 50 độ C | Thân bỏ túi 0,5 kg, 1 khe mPCIe khổ đầy đủ, thêm mô-đun iDoor qua tầng mở rộng |
| ARK-1123C | Intel Atom E3825 hai nhân 1,33 GHz | 2 GbE, 2 cổng RS-232, RS-422 và RS-485, 1 VGA | Giắc nguồn một chiều có ren khoá | Theo tài liệu hãng | Có khay ổ SATA 2,5 inch, chạy được phần mềm x86 quen thuộc |
| UNO-2372G | Intel Atom E3845 hoặc Celeron J1900 bốn nhân | 2 GbE, 4 USB, 4 cổng RS-232, RS-422 và RS-485, HDMI, DP | 10 đến 36 V một chiều | Theo tài liệu hãng | Bốn cổng nối tiếp, mở rộng tầng thứ hai bằng mô-đun iDoor |
Cách đọc bảng khá gọn. Nếu bài toán chạy được trên ARM và chỉ cần vài cổng mạng, cổng nối tiếp, EPC-R3430 là phương án gọn và ít điện. Nếu cần từ bốn cổng nối tiếp trở lên có sẵn trên thân, UNO-2372G hợp hơn. Nếu bắt buộc chạy phần mềm x86 cũ, hai máy Atom trong bảng là lối đi an toàn.
Mua EPC-R3430 ở đâu
Site này chưa mở trang bán riêng cho EPC-R3430, nên đề nghị báo giá được xử lý theo mã đặt hàng cụ thể. Các máy hộp không quạt đang có sẵn nằm trong danh mục máy tính không quạt và nhánh máy tính không quạt cho IoT. Bảng mở rộng đi kèm dòng máy này được mô tả trong bài bảng mở rộng UIO-4030, còn cách đặt cấu hình chung của họ máy hộp nhúng nằm ở bài EPC-T2000 và cách đặt cấu hình.
Đề nghị báo giá nên kèm bốn thông tin: danh sách phần mềm sẽ chạy cùng yêu cầu về kiến trúc ARM, số cổng nối tiếp và cổng mạng thực cần, điện áp sẵn có tại vị trí lắp, và nhiệt độ đo được trong tủ vào giờ nóng nhất. Bốn thông tin này quyết định mã đặt hàng, không phải tên dòng máy. Muốn xem thêm các dòng máy nền ARM và x86 của hãng thì tra chuyên mục máy tính nhúng Advantech trên IPC247. Khi còn phân vân giữa máy hộp nhỏ và máy cắm card, dùng công cụ chọn máy theo môi trường và số cổng rồi gửi kết quả kèm yêu cầu.
Câu hỏi thường gặp về EPC-R3430
EPC-R3430 dùng vi xử lý nào?
Máy dựng quanh bo mạch RSB-3430 khổ 2,5 inch, dùng vi xử lý ARM dòng NXP i.MX6. Đây là kiến trúc ARM, không phải x86, nên phần mềm chạy trên máy phải có bản biên dịch cho ARM. Biến thể nhân và xung nhịp cụ thể lấy theo mã đặt hàng trong tài liệu hãng.
Máy chạy hệ điều hành gì?
Máy nền ARM nên dùng hệ điều hành trong gói hỗ trợ phần mềm hãng cung cấp cho NXP i.MX6; danh sách phiên bản cụ thể lấy theo tài liệu hãng. Phần mềm điều khiển viết cho Windows trên x86 không chạy trực tiếp được, phải thay bằng bản cho ARM hoặc chuyển sang máy nền x86.
EPC-R3430 cần nguồn bao nhiêu?
Điện áp vào và mức tiêu thụ lấy theo tài liệu hãng của mã đặt hàng cụ thể. Vi xử lý ARM dòng i.MX6 thuộc nhóm tiêu thụ thấp, nhưng khi tính nguồn trong tủ vẫn phải cộng thêm các mô-đun gắn vào khe mở rộng và bảng UIO đi kèm.
Máy chịu được nhiệt độ nào?
Dải nhiệt độ làm việc, lưu kho và độ ẩm lấy theo tài liệu hãng cho từng mã đặt hàng. Với tủ điện ngoài trời không có thông gió, cần đo nhiệt độ thực trong tủ vào giờ nóng nhất rồi đối chiếu với dải công bố trước khi chốt thiết bị.
EPC-R3430 mở rộng được những gì?
Bo RSB-3430 theo chuẩn UIO40-Express, nên cổng vào ra được bổ sung bằng các bảng mở rộng UIO-4030, UIO-4032 và UIO-4034 thay vì cắm card. Khe mô-đun không dây và khe thẻ nhớ có trên từng mã lấy theo tài liệu hãng.
