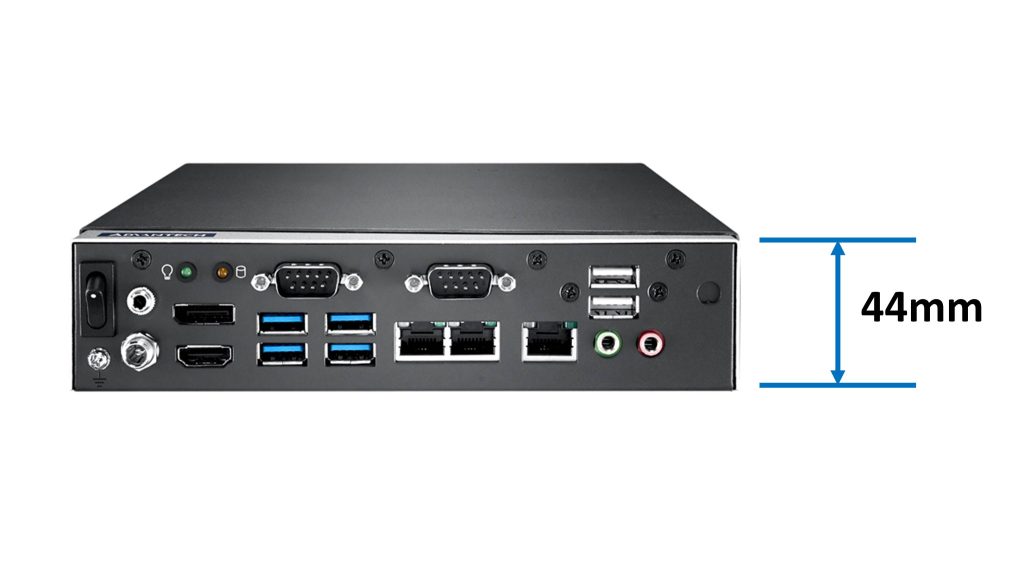

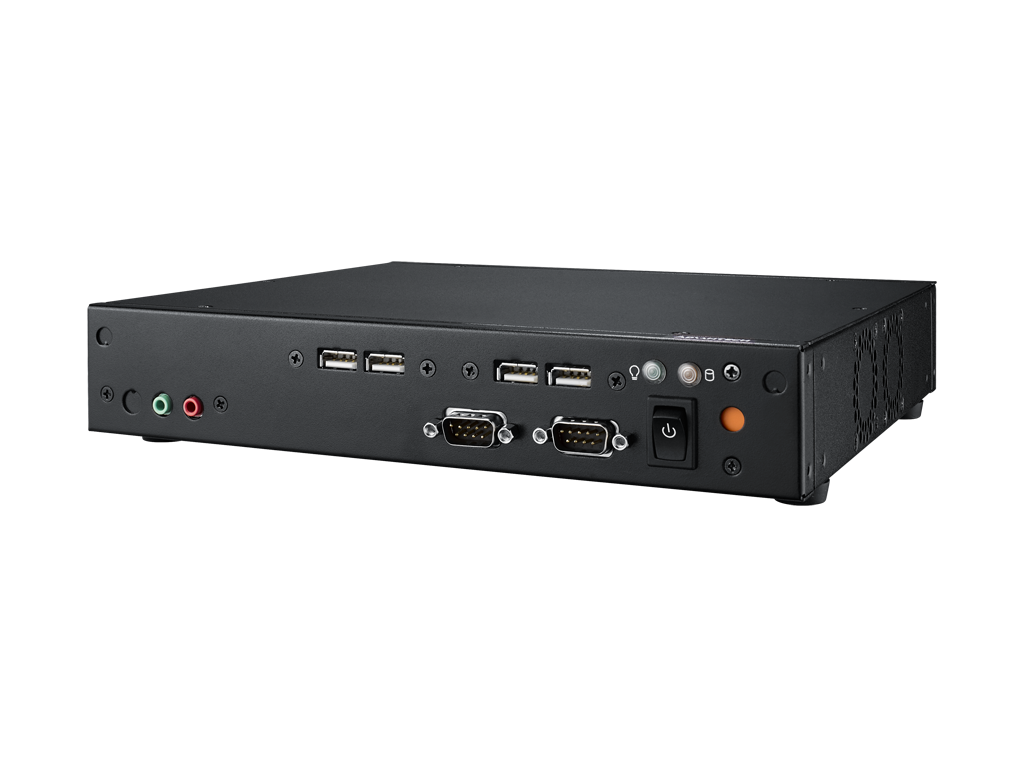

Máy tính hộp nhúng Advantech EPC-T2000 thuộc nhóm máy hộp được dựng quanh một bo mạch đơn tiêu chuẩn, cụ thể là bo 3,5 inch và bo Mini-ITX. Máy được lắp và đặt hàng theo cấu hình chứ không bán một cấu hình duy nhất, nên hai máy cùng dòng có thể khác nhau ở vi xử lý, bộ nhớ và ổ lưu trữ. Bài viết trình bày cách chọn nền bo mạch, cách đọc mã đặt hàng và cách chuẩn hoá đội máy cho nhiều trạm.
EPC là dòng máy được dựng theo cách nào
Điểm khác biệt của dòng EPC nằm ở xuất phát điểm. Thay vì thiết kế một bộ khung riêng cho từng bài toán, hãng lấy một bo mạch đơn có sẵn trong danh mục, đặt vào vỏ kim loại, bổ sung nguồn và các cổng ra mặt máy. Cách làm này rút ngắn thời gian đưa sản phẩm ra thị trường và giữ giá thành thấp hơn so với một máy được thiết kế riêng từ đầu.
Hệ quả với người mua khá rõ. Cấu hình của máy phụ thuộc vào bo mạch nền, và khả năng mở rộng cũng vậy: bo có khe nào thì máy dùng được khe đó. Vì thế câu hỏi đầu tiên khi chọn một máy dòng EPC không phải là vi xử lý nào, mà là nền bo mạch nào.
Nền bo mạch 3,5 inch và Mini-ITX khác nhau ra sao
Hai khổ bo mạch này quyết định kích thước máy, số cổng và cách mở rộng. Bảng dưới lấy ví dụ từ các bo mạch đang có trong danh mục để thấy khác biệt cụ thể.
| Khổ bo mạch | Ví dụ trong danh mục | Đặc điểm theo tài liệu | Chọn khi nào |
|---|---|---|---|
| Bo đơn 3,5 inch | MIO-5251 | Celeron J1900 hoặc Atom E3825, một khe SO-DIMM tới 8 GB, 2 cổng mạng Gigabit, 4 cổng COM, khe mở rộng MIOe | Chỗ trống trong tủ hạn chế, mở rộng bằng mô-đun xếp tầng |
| Bo đơn 3,5 inch tiết kiệm điện | PCM-9343 | Vortex86DX, tiêu thụ 4 đến 6 W, dải nhiệt mở rộng âm 40 đến 85 °C, mở rộng PC/104 | Thiết bị đo hoặc điều khiển nhỏ, nguồn hạn chế, nhiệt khắc nghiệt |
| Mini-ITX | Nền của các máy hộp cấu hình cao | Diện tích bo lớn hơn, bố trí được nhiều cổng và khe cắm hơn | Máy cần thêm card mở rộng hoặc nhiều ổ lưu trữ |
Nguyên tắc gọn lại thành một câu: chọn khổ bo nhỏ nhất còn đáp ứng được nhu cầu mở rộng trong ba năm tới. Chọn nhỏ quá thì phải đổi máy khi thêm thiết bị; chọn lớn quá thì trả tiền cho chỗ trống không dùng tới.
Đọc mã đặt hàng trước khi ký hợp đồng
Mã đặt hàng của máy nhúng gồm hai phần. Phần đầu là tên dòng máy, phần đuôi mô tả cấu hình được lắp trong nhà máy của hãng: vi xử lý, dung lượng bộ nhớ, loại ổ lưu trữ và tùy chọn nguồn. Hai máy cùng dòng nhưng khác đuôi mã là hai sản phẩm khác nhau khi nhập kho, khi cài phần mềm và khi bảo hành.
Thực tế này dẫn tới ba việc nên làm ngay từ lô đầu tiên. Thứ nhất, ghi mã đầy đủ vào hồ sơ nghiệm thu, không ghi rút gọn tên dòng. Thứ hai, yêu cầu bên bán xác nhận bằng văn bản cấu hình tương ứng với mã đó. Thứ ba, chụp lại nhãn dán trên thân máy sau khi lắp, vì đó là nguồn tra cứu nhanh nhất khi cần đặt bổ sung sau vài năm.
Một số dòng máy khác trong danh mục cũng đi theo cách đặt hàng trọn gói này. Ví dụ ARK-2230L cho phép chọn mô-đun nguồn dải rộng 9 đến 36 V ngay trong đơn hàng thay vì mua rời về lắp thêm. Cấu hình chọn từ đầu luôn gọn hơn cấu hình chắp vá sau này.
Chuẩn hoá đội máy cho nhiều trạm
Một nhà máy lắp mười hai trạm ghi nhận sản lượng ở ba xưởng. Nếu mỗi lần mua lại chọn một cấu hình khác nhau theo giá thời điểm, sau hai năm bộ phận kỹ thuật sẽ phải quản lý bốn đến năm cấu hình, mỗi cấu hình một ảnh hệ điều hành và một danh sách trình điều khiển riêng. Chi phí phát sinh nằm ở thời gian xử lý sự cố chứ không nằm ở giá mua.
Cách làm gọn hơn là chốt một cấu hình chuẩn cho cả cụm trạm, mua theo đợt nhưng giữ nguyên mã đặt hàng, và dự phòng một máy nguyên chiếc cùng cấu hình đặt trong kho. Khi một trạm hỏng, kỹ thuật viên đổi nguyên máy, chép lại dữ liệu và cho chuyền chạy tiếp trong vòng một giờ, việc sửa chữa để sau.
Với những trạm có yêu cầu nặng hơn, chuẩn thứ hai là đủ. Ví dụ nhóm trạm xử lý ảnh dùng một cấu hình mạnh như UNO-2483G với hai ổ lưu trữ, còn nhóm trạm đếm sản lượng dùng cấu hình nhẹ. Hai chuẩn là con số dễ quản lý; năm chuẩn thì không.
Chọn máy hộp nhúng Advantech EPC-T2000 hay dòng khác
Dòng EPC hợp với bài toán giống một máy tính thu nhỏ đặt trong xưởng: chạy phần mềm quen thuộc, cần cổng thông dụng, không đòi hỏi nhiều cổng nối tiếp. Khi bài toán nghiêng về đấu nối thiết bị trường, các dòng thiết kế riêng cho tủ điện thường hợp hơn nhờ nguồn một chiều dải rộng, nhiều cổng nối tiếp và các mô-đun mở rộng của hãng. Danh sách đầy đủ nằm trong danh mục máy tính không quạt và chuyên mục máy tính nhúng.
Hai bài liên quan nên đọc kèm: RAM và ổ lưu trữ cho máy tính nhúng công nghiệp để chốt dung lượng trước khi đặt, và máy tính nhúng trong quản lý sản xuất để xác định vị trí đặt máy trong dây chuyền.
Phần kiến thức chung về dòng máy nhúng nằm ở chuyên mục máy tính nhúng Advantech trên IPC247. Khi cần lọc nhanh theo môi trường lắp đặt và số cổng, dùng công cụ chọn máy theo môi trường và số cổng trước khi liên hệ báo giá.
Câu hỏi thường gặp về máy tính hộp nhúng Advantech EPC-T2000
EPC khác ARK và UNO ở điểm nào?
EPC là máy hộp dựng quanh một bo mạch đơn tiêu chuẩn, cấu hình gần với một máy tính thông thường thu nhỏ. ARK và UNO là các dòng thiết kế riêng cho tủ điện, thiên về số cổng nối tiếp, nguồn một chiều dải rộng và các mô-đun mở rộng của hãng.
Vì sao mã đặt hàng của máy nhúng lại dài như vậy?
Phần đầu mã là tên dòng máy, phần đuôi mô tả cấu hình cụ thể được lắp trong nhà máy của hãng gồm vi xử lý, bộ nhớ, ổ lưu trữ và tùy chọn nguồn. Hai máy cùng dòng nhưng khác đuôi mã là hai cấu hình khác nhau.
Nền bo mạch 3,5 inch và Mini-ITX nên chọn loại nào?
Bo 3,5 inch nhỏ hơn, hợp khi chỗ trống trong tủ hạn chế và nhu cầu mở rộng ít. Mini-ITX rộng hơn nên bố trí được nhiều cổng và khe cắm hơn, hợp khi máy phải nhận thêm card hoặc nhiều ổ lưu trữ.
Chuẩn hoá cấu hình cho nhiều trạm có lợi gì?
Một cấu hình dùng chung cho cả cụm trạm cho phép tạo một ảnh hệ điều hành duy nhất, giữ một bộ phụ tùng dự phòng và rút ngắn thời gian thay máy khi hỏng. Càng nhiều cấu hình khác nhau thì chi phí bảo trì càng tăng.
Cần lưu lại gì sau khi nghiệm thu lô máy đầu tiên?
Lưu mã đặt hàng đầy đủ, phiên bản hệ điều hành, danh sách phần mềm đã cài và sơ đồ đấu cổng của từng trạm. Bộ hồ sơ này là căn cứ để đặt lô tiếp theo giống lô trước, không phải kiểm tra tương thích lại từ đầu.
