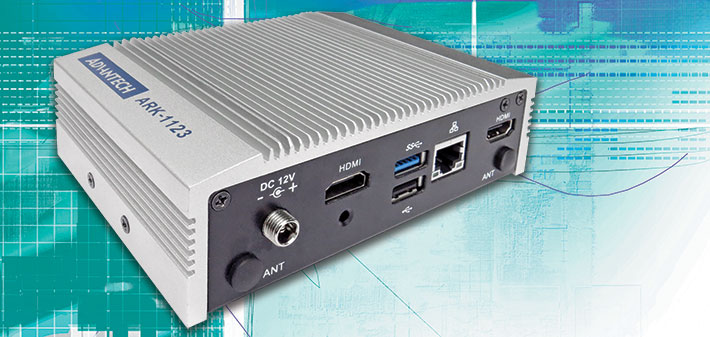

Advantech ARK-1123C là máy tính nhúng không quạt cỡ lòng bàn tay, chạy vi xử lý Intel Atom E3825 hai nhân dạng SoC. Máy có hai cổng Gigabit và hai cổng nối tiếp đặt chế độ trong BIOS, nên thường được chọn làm trạm gom dữ liệu đặt ngay cạnh thiết bị. Bài viết trình bày thông số theo cấu hình đang bán, các vị trí lắp thực tế, khác biệt giữa ba bản C, L, H và nơi đặt mua.
Vị trí của máy trong danh mục khá rõ: đây là lớp máy nhỏ nhất còn giữ được khay ổ 2,5 inch và hai cổng mạng. Nền tảng Atom đặt máy vào nhóm việc lặp lại như đọc tín hiệu, chuyển tiếp dữ liệu và hiển thị bảng số liệu. Bài toán xử lý ảnh hoặc chạy cơ sở dữ liệu lớn cần lớp máy dùng vi xử lý Core i.
Thông số kỹ thuật Advantech ARK-1123C
Bảng dưới lấy theo mô tả cấu hình máy tính công nghiệp không quạt ARK-1123C trong cửa hàng của site và theo tài liệu giới thiệu mã ARK-1123C-S3A3.
| Hạng mục | Thông số |
|---|---|
| Vi xử lý | Intel Atom E3825 hai nhân, 1,33 GHz, dạng SoC |
| BIOS | AMI EFI 64 Mbit |
| Ngõ hình | 1 cổng VGA |
| Mạng | 2 cổng Gigabit Ethernet |
| Cổng nối tiếp | 2 cổng, đặt RS-232, RS-422 hoặc RS-485 trong BIOS |
| Lưu trữ | 1 khay ổ SATA 2,5 inch cho ổ cứng cơ hoặc ổ thể rắn |
| Khe mở rộng | 1 khe mini PCIe khổ đầy đủ cho mô-đun WLAN hoặc WWAN, 1 khe mSATA nửa kích thước |
| Âm thanh | Realtek ALC-888S, âm thanh độ nét cao |
| Nguồn vào | 12 VDC qua giắc kiểu ren vặn; bộ đổi nguồn 12 V theo cấu hình |
| Kiểu lắp | Bộ gá VESA, thanh DIN hoặc treo tường, đặt mua kèm |
| Tản nhiệt | Không quạt, tản qua thân máy |
| Nhiệt độ làm việc | -30 đến 70 độ C với ổ và RAM chịu nhiệt rộng; 0 đến 40 độ C với linh kiện thường |
| Chế độ chạy | Liên tục 24 giờ mỗi ngày |
| Phần mềm quản trị | SUSIAccess và bộ hàm lập trình phần mềm nhúng của hãng |
Ba chi tiết trong bảng đáng cân nhắc khi lập cấu hình. Thứ nhất, khe mini PCIe khổ đầy đủ và khe mSATA nửa kích thước là hai khe riêng, nên máy nhận được cả mô-đun không dây lẫn ổ mSATA cùng lúc; đây là khác biệt so với những máy chỉ có một khe dùng chung. Thứ hai, hai cổng nối tiếp đặt chế độ trong BIOS chứ không gạt công tắc trên bo, vì vậy khi đổi thiết bị đấu vào thì phải vào BIOS đổi lại. Thứ ba, máy nhận nguồn 12 V một chiều và tiêu thụ tối đa 8,16 W, nên tủ chỉ có nguồn 24 V thì phải tính thêm bộ đổi xuống 12 V ngay từ lúc lập cấu hình.
Advantech ARK-1123C dùng cho việc gì
Bộ cổng của máy quyết định vị trí lắp. Hai cổng nối tiếp cộng hai cổng mạng đưa máy vào nhóm trạm trung chuyển dữ liệu giữa thiết bị cấp trường và mạng nhà máy. Bốn tình huống dưới đây là những nơi bản C hay được lắp.
- Trạm gom dữ liệu cạnh chuyền sản xuất. Một cổng nối tiếp đọc bộ điều khiển khả trình, cổng còn lại đọc đồng hồ đo điện hoặc biến tần. Máy tổng hợp rồi đẩy số liệu lên phần mềm quản lý sản xuất qua mạng, không cần thêm bộ chuyển đổi cổng.
- Cổng kết nối tách hai lớp mạng. Một cổng Gigabit nối vào mạng thiết bị gồm camera và bộ điều khiển, cổng còn lại nối lên mạng văn phòng. Cách chia này giữ lưu lượng của thiết bị không tràn sang mạng chung và giúp phân tách quyền truy cập.
- Trạm cân và điểm kiểm hàng trong kho. Cổng nối tiếp đấu đầu cân, cổng USB đấu máy quét mã và máy in tem. Khay ổ 2,5 inch giữ lại phiếu cân tại chỗ khi đường mạng gián đoạn, tránh mất dữ liệu của ca làm việc.
- Tủ ngoài trạm và tủ ven đường. Khe mini PCIe khổ đầy đủ nhận mô-đun truyền dữ liệu di động, nên trạm không cần kéo cáp mạng. Máy nhận nguồn 12 V một chiều và tiêu thụ tối đa 8,16 W, nên nuôi được từ nguồn tủ qua bộ đổi điện áp hoặc từ hệ ắc quy dự phòng cỡ nhỏ.
Với cấu hình cụ thể của mã đang bán nhiều, bài ARK-1123C-S3A3 trên site nêu thêm phần chi tiết theo mã đặt hàng.
Khác biệt giữa ARK-1123C, ARK-1123L và ARK-1123H
Ba bản dùng chung thân máy và chung kiểu lắp, nên khi chỉ nhìn tên dòng rất dễ đặt nhầm. Bảng dưới xếp theo tiêu chí quyết định để đối chiếu nhanh.
| Tiêu chí | ARK-1123C | ARK-1123L | ARK-1123H |
|---|---|---|---|
| Vi xử lý | Intel Atom E3825 hai nhân 1,33 GHz | Intel Atom E3825 hai nhân 1,33 GHz | Intel Celeron J1900 bốn nhân 2,0 GHz |
| Ngõ hình | 1 VGA | 1 VGA | 2 HDMI độc lập |
| Cổng nối tiếp | 2 cổng chọn chế độ trong BIOS | Theo mã đặt hàng | 1 cổng chọn chế độ trong BIOS |
| Mạng không dây | Qua mô-đun lắp vào khe mini PCIe | Qua mô-đun lắp vào khe mini PCIe | Gói WiFi chuẩn a, b, g, n kèm sẵn cho vai trò cổng kết nối IoT |
| Chọn khi | Cần đấu nhiều thiết bị nối tiếp và tách hai lớp mạng | Cấu hình gọn nhất, một màn hình, tải nhẹ | Cần hai màn hình độc lập hoặc cần máy làm cổng kết nối không dây |

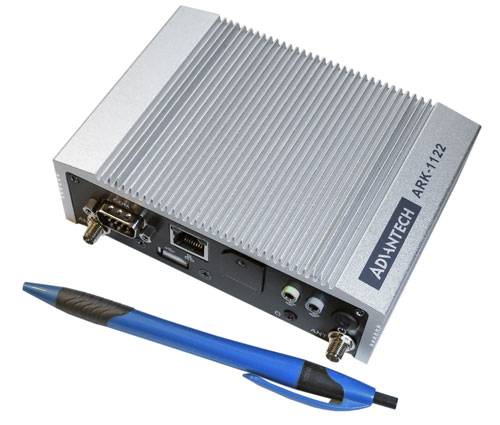

Trường hợp bài toán chỉ cần rất nhiều cổng nối tiếp và tải xử lý rất nhẹ, ARK-1122C có tới bốn cổng COM trên cùng cỡ thân 133,8 x 43,1 x 94,2 mm và dải làm việc -20 đến 60 độ C. Ngược lại, khi cần chạy hai màn hình cho bảng thông tin thì ARK-1123H là mã duy nhất trong nhóm đáp ứng. Chi tiết bản gọn nhất được nêu trong bài ARK-1123L-S3A2E.
Mua Advantech ARK-1123C ở đâu
Trang sản phẩm của máy nằm trong danh mục máy tính không quạt, kèm ảnh thực tế và tài liệu kỹ thuật của dòng. Các cấu hình mạnh hơn cùng kiểu vỏ được xếp ở nhóm PC không quạt mạnh mẽ.
Khi gửi yêu cầu báo giá, năm thông tin nên nêu trước: mã đặt hàng đầy đủ nếu đã có, dung lượng bộ nhớ và kiểu ổ lưu trữ, số thiết bị nối tiếp phải đấu cùng chuẩn tín hiệu của từng thiết bị, điện áp nguồn tại tủ, và cách lắp là gá VESA, gá thanh DIN hay treo tường. Năm thông tin này quyết định mã đặt hàng và bộ phụ kiện đi kèm, tránh phải bổ sung sau khi máy đã về.
Muốn đặt máy này cạnh những dòng nhúng khác cùng hãng, xem danh mục máy tính nhúng Advantech trên IPC247. Nếu chưa chắc nền tảng Atom có đủ cho phần mềm dự kiến hay không, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về Advantech ARK-1123C
Advantech ARK-1123C là máy gì?
ARK-1123C là máy tính nhúng không quạt cỡ lòng bàn tay của Advantech, chạy vi xử lý Intel Atom E3825 hai nhân 1,33 GHz dạng SoC. Máy tản nhiệt qua vỏ, không có quạt và không có chi tiết quay, nên đặt được trong tủ điện nhiều bụi và chạy liên tục 24 giờ mỗi ngày. Điểm nhận dạng của bản C là hai cổng Gigabit kèm hai cổng nối tiếp trên cùng một thân máy.
ARK-1123C có những cổng nào?
Theo thông số công bố, máy có một ngõ VGA, hai cổng Gigabit Ethernet, hai cổng nối tiếp đặt chế độ RS-232, RS-422 hoặc RS-485 trong BIOS, một khay ổ SATA 2,5 inch, một khe mini PCIe khổ đầy đủ cho mô-đun không dây và một khe mSATA nửa kích thước. Nguồn vào là giắc một chiều kiểu ren vặn.

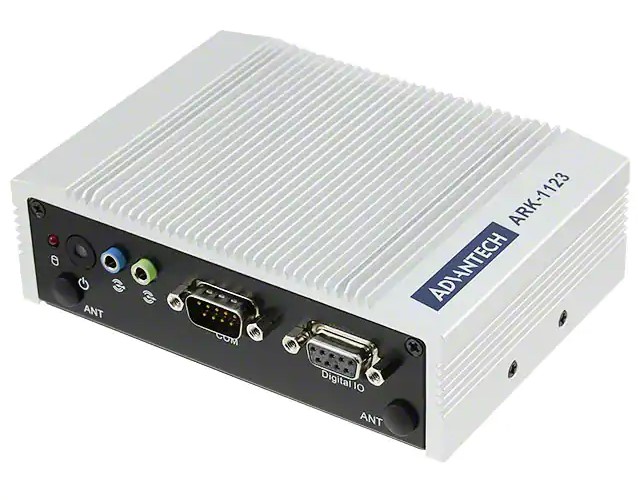

ARK-1123C-S3A3 là mã gì?
Đó là một mã đặt hàng cụ thể của dòng ARK-1123C, tức một cấu hình bộ nhớ và lưu trữ đã định sẵn trên cùng phần cứng. Phần cổng và phần cơ khí giữ nguyên như mô tả của dòng. Khi đặt hàng nên ghi mã đầy đủ, vì dung lượng bộ nhớ, kiểu ổ và hệ điều hành cài sẵn thay đổi theo từng mã.
ARK-1123C chạy được ở nhiệt độ và điện áp nào?
Theo tài liệu hãng, máy làm việc trong dải -30 đến 70 độ C khi dùng ổ và RAM chịu nhiệt rộng kèm luồng gió 0,7 m/s; với linh kiện thường, dải làm việc là 0 đến 40 độ C. Máy nhận nguồn một chiều 12 V qua giắc kiểu ren vặn, tiêu thụ điển hình 5,28 W, tối đa 8,16 W; tủ chỉ có nguồn 24 V thì cần thêm bộ đổi xuống 12 V. Bộ đổi nguồn xoay chiều sang một chiều 12 V đi kèm theo cấu hình đặt hàng.
Nên chọn ARK-1123C hay ARK-1123H?
Chọn theo ngõ hình và số cổng nối tiếp. ARK-1123C có một ngõ VGA và hai cổng nối tiếp, hợp việc đấu nhiều thiết bị nối tiếp như bộ điều khiển, cân điện tử hay đầu đọc mã. ARK-1123H dùng Celeron J1900 bốn nhân, có hai ngõ HDMI độc lập và chỉ một cổng nối tiếp, kèm gói mạng không dây cho vai trò cổng kết nối IoT.
