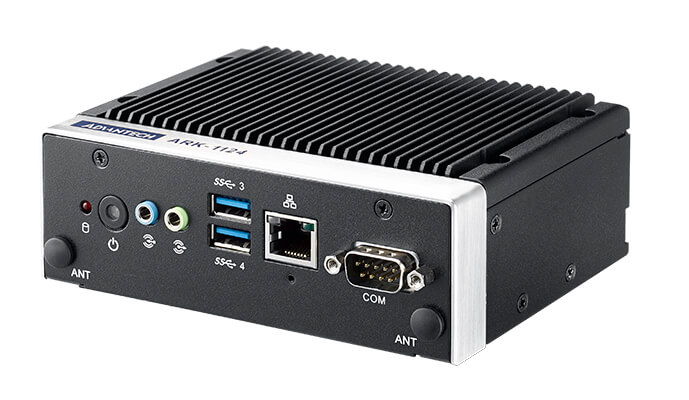

ARK-1124C-S1A3 là một mã đặt hàng của dòng máy tính nhúng không quạt Advantech ARK-1124C. Cấu hình này chạy Intel Celeron N3350 hai nhân, giao kèm 2 GB bộ nhớ DDR3L và một ổ 2,5 inch 500 GB, có một cổng mạng Gigabit và bốn cổng nối tiếp đặt chuẩn trong BIOS. Bài viết đi sâu vào phần cổng nối tiếp: mỗi chuẩn nối được thiết bị hiện trường nào, phải kiểm gì trước khi làm dây, và khi nào phải mở rộng bằng mô-đun rời.
Thông số kỹ thuật ARK-1124C-S1A3
Bảng dưới gom thông số công bố cho đúng cấu hình mang mã này. Ô nào thay đổi theo mã đặt hàng thì ghi theo tài liệu hãng để người mua xác nhận lại trước khi chốt đơn.
| Hạng mục | Thông số |
|---|---|
| Kiểu máy | Máy tính nhúng không quạt, thân mỏng, vỏ hợp kim nhôm |
| Bộ xử lý | Intel Celeron N3350 hai nhân, dạng hệ thống trên một chip |
| Bộ nhớ trong | 2 GB DDR3L lắp ở khe SO-DIMM, nâng được tới 8 GB |
| Lưu trữ | 1 ổ 2,5 inch chuẩn SATA, dung lượng 500 GB, cấp chạy liên tục 24 giờ mỗi ngày |
| Cổng nối tiếp | 4 cổng, mỗi cổng đặt RS-232, RS-422 hoặc RS-485 |
| Cổng mạng | 1 cổng Gigabit Intel i210 |
| Cổng USB | 2 cổng USB 3.0 |
| Ngõ hình | 1 ngõ VGA |
| Nguồn cấp | Giắc một chiều 12 V dạng ren, khoá được để chống rơi giắc khi rung |
| Nguồn tuỳ chọn | Mô-đun nhận dải 12 đến 24 V, dùng cho bản hai tầng |

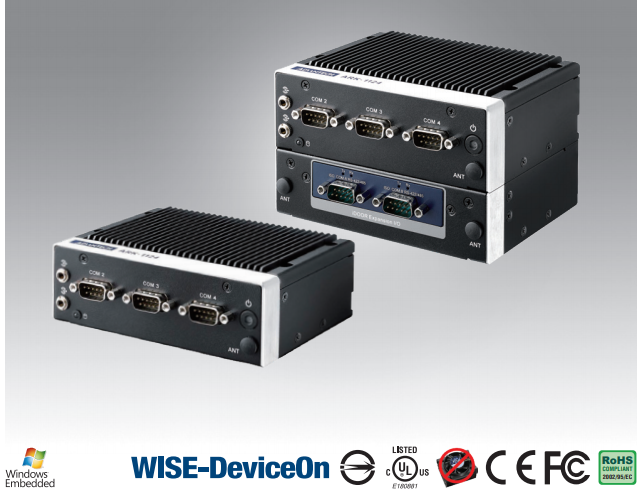

| Mở rộng cổng | Tương thích mô-đun iDoor của Advantech ở bản hai tầng |
| Nhiệt độ làm việc | 0 đến 40 độ C với ổ cứng cơ 2,5 inch; -20 đến 60 độ C khi đổi sang ổ thể rắn và linh kiện chịu nhiệt rộng |
| Phần mềm quản lý | SUSIAccess kèm bộ hàm lập trình và nền tảng quản lý thiết bị từ xa của hãng |
| Kiểu lắp | Theo tài liệu hãng cho mã đầy đủ; dòng máy nhận giá gắn tường, kẹp ray DIN và giá chuẩn VESA |
So với bản cùng dòng mang đuôi S1A2, khác biệt nằm ở phần bộ nhớ và lưu trữ: bản này giao 2 GB bộ nhớ kèm một ổ cứng 500 GB, còn bản kia giao 8 GB bộ nhớ. Cấu hình bộ nhớ 2 GB đủ cho phần mềm thu thập số liệu và giao diện đơn giản, nhưng chật với phần mềm giám sát nhiều cửa sổ. Bảng thông số đầy đủ của bản 8 GB nằm ở bài thông số ARK-1124C-S1A2.
Điểm còn lại đáng khai thác nhất trên mã này là bốn cổng nối tiếp. Chúng quyết định máy đấu thẳng được bao nhiêu thiết bị trong tủ mà không phải mua thêm bộ chuyển đổi.
Cổng nối tiếp trên ARK-1124C-S1A3 nối được thiết bị gì
Ba chuẩn RS-232, RS-422 và RS-485 dùng chung một đầu cắm vật lý nhưng khác nhau về cách truyền tín hiệu, nên khác nhau cả về khoảng cách kéo dây lẫn số thiết bị đấu chung. Chọn sai chuẩn thì đường truyền vẫn chạy trên bàn thử nhưng rớt gói ngay khi lắp vào tủ có biến tần. Bảng dưới đối chiếu các thiết bị hay gặp trong nhà máy với chuẩn cổng nên dùng.
| Thiết bị hiện trường | Chuẩn cổng nên dùng | Điểm phải kiểm trước khi làm dây |
|---|---|---|
| Bộ điều khiển khả trình đặt cùng tủ với máy tính | RS-232 | Khoảng cách ngắn, thường dưới 15 m; xác nhận cáp thẳng hay cáp chéo theo tài liệu bộ điều khiển |
| Đồng hồ đo điện, đo lưu lượng, đo nhiệt nối thành chuỗi | RS-485 hai dây | Mỗi thiết bị một địa chỉ riêng; điện trở đầu cuối gắn ở hai đầu trục dây, không gắn ở giữa |
| Biến tần và bộ khởi động mềm trong tủ có động lực | RS-485 hai dây | Dây tín hiệu đi máng riêng, cách xa dây động lực; vỏ chống nhiễu nối đất một đầu |
| Cân điện tử, đầu đọc mã vạch, đầu đọc thẻ | RS-232 | Xác nhận thiết bị có yêu cầu bắt tay phần cứng hay không, vì thiếu chân bắt tay thì thiết bị không gửi dữ liệu |
| Cảm biến hoặc bảng hiển thị đặt xa vài trăm mét | RS-422 bốn dây | Tách hẳn đường phát và đường thu; chỉ dùng khi một máy nói với một thiết bị theo hướng cố định |
| Máy in tem, bộ điều khiển cửa, bộ báo hiệu | RS-232 | Kiểm mức điện áp và sơ đồ chân của thiết bị; máy in nhiệt thường cần đặt lại tốc độ truyền |
Ba lưu ý áp dụng cho mọi cấu hình. Thứ nhất, chuẩn tín hiệu đặt trong BIOS chứ không đặt bằng cầu nối trên bo mạch, nên đặt xong các cổng rồi mới đưa máy vào tủ. Thứ hai, các cổng đặt độc lập nhau, vì vậy một trạm có thể vừa đọc bộ điều khiển qua RS-232 vừa quét chuỗi đồng hồ đo qua RS-485. Thứ ba, tốc độ truyền, số bit dữ liệu, bit chẵn lẻ và bit dừng phải khớp ở cả hai đầu; sai một tham số thì máy nhận được ký tự nhưng nội dung vô nghĩa.
Khi trạm cần nhiều hơn bốn đường nối tiếp, hướng đúng là đưa phần thu thập ra ngoài chứ không cố nhét thêm cổng vào máy tính. Cách làm phổ biến là dùng mô-đun thu thập rời đặt cạnh thiết bị rồi nối về máy qua mạng, mô tả trong bài mô-đun ADAM-4000 series. Cách thứ hai là dùng bộ chuyển đổi giao thức đặt giữa thiết bị nối tiếp và mạng, trình bày trong bài bộ chuyển đổi Modbus gateway. Cả hai cách đều giữ cho số dây chạy về tủ máy tính ở mức thấp nhất.
ARK-1124C-S1A3 dùng cho việc gì
Bốn tình huống dưới đây khai thác đúng phần cổng của mã này.
Trạm đọc đồng hồ đo điện trong tủ phân phối. Một cổng đặt RS-485 quét chuỗi đồng hồ theo địa chỉ, một cổng đấu bộ điều khiển, hai cổng còn lại để dự phòng. Cổng mạng Gigabit duy nhất đủ để đẩy số liệu đo về máy chủ giám sát.
Trạm ghi dữ liệu máy sản xuất. Máy đấu RS-232 vào bộ điều khiển của máy sản xuất, đọc số đếm và mã lỗi rồi ghi xuống ổ 500 GB trước khi đẩy về máy chủ. Dung lượng ổ cho phép giữ dữ liệu tại chỗ nhiều tuần, hữu ích khi đường mạng về trung tâm chập chờn.
Trạm cân và dán tem tại cuối chuyền. Một cổng đọc số cân, một cổng đẩy lệnh in tem, hai cổng còn lại đấu thêm đầu đọc mã vạch hoặc để dự phòng. Cách bố trí này bỏ được máy để bàn đặt dưới gầm bàn thao tác, chỗ hay bám bụi và hay bị va chạm.
Cửa ngõ gom dữ liệu cho khu vực nhỏ. Máy đứng giữa cụm thiết bị nối tiếp và mạng nhà máy, chuyển số liệu đọc được thành bản tin gửi lên máy chủ. Vai trò này khai thác cả bốn cổng nối tiếp, cổng mạng Gigabit và phần mềm quản lý thiết bị từ xa của hãng.
Ở cả bốn tình huống, ràng buộc chung là mặt vỏ phải hở. Máy tản nhiệt qua thân, nên bọc kín trong hộp nhựa hoặc dán kín các mặt sẽ đẩy nhiệt độ bên trong vượt mức thiết kế. Nếu bài toán là thay một máy để bàn cỡ nhỏ đang đặt trong tủ, các bước kiểm tra và chuyển đổi được liệt kê trong bài quy trình chuyển từ máy bàn mini sang ARK-1124C.
So sánh với các dòng cùng nhóm
Bảng dưới đối chiếu bốn máy nhúng nhỏ của Advantech theo góc đấu nối thiết bị nối tiếp, vì đó là tiêu chí quyết định của bài toán này. Ô nào hãng không công bố cho mọi mã đặt hàng thì ghi theo tài liệu hãng.
| Model | Cổng nối tiếp | Cổng mạng | Khe mở rộng | Điểm mạnh khi đấu thiết bị nối tiếp |
|---|---|---|---|---|
| ARK-1124C | 4 cổng, đặt ba chuẩn RS-232/422/485 | 1 cổng Gigabit Intel i210 | Theo tài liệu hãng; bản hai tầng nhận mô-đun iDoor | Bốn cổng đặt độc lập, thêm được cổng bằng mô-đun iDoor khi dùng bản hai tầng |
| ARK-1122C | 4 cổng: 2 cổng RS-232 và 2 cổng đặt ba chuẩn trong BIOS | Theo tài liệu hãng | 1 khe mini PCIe nửa kích thước | Bốn cổng trong thân nhỏ nhất nhóm, 133,8 x 43,1 x 94,2 mm |

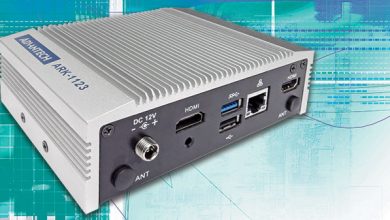

| ARK-1123C | 2 cổng, đặt ba chuẩn trong BIOS | 2 cổng Gigabit | 1 khe mini PCIe khổ đầy đủ, 1 khe mSATA nửa kích thước | Có khay ổ 2,5 inch kèm khe mở rộng cho mô-đun mạng không dây hoặc mạng di động |
| ARK-1123H | 1 cổng, đặt ba chuẩn trong BIOS | 2 cổng Gigabit | 1 khe mini PCIe khổ đầy đủ, 1 khe mSATA nửa kích thước | Ít cổng nối tiếp nhất nhưng có sẵn gói mạng không dây, hợp vai trò cửa ngõ dữ liệu |
Cách chọn theo bài toán như sau. Nếu trạm cần bốn cổng nối tiếp mà chỗ lắp rất chật, ARK-1122C có bốn cổng trong thân nhỏ nhất nhóm. Nếu cần hai cổng nối tiếp kèm khe cắm mô-đun mạng di động, ARK-1123C phù hợp hơn. Nếu trạm chủ yếu gom dữ liệu rồi gửi lên mạng và chỉ cần một đường nối tiếp, ARK-1123H tiết kiệm được mô-đun mạng không dây phải mua thêm. ARK-1124C giữ lợi thế ở nền xử lý đời mới hơn cả ba máy trên, bốn cổng nối tiếp đặt ba chuẩn và khả năng lắp thêm cổng bằng mô-đun iDoor khi dùng bản hai tầng.
Mua ARK-1124C-S1A3 ở đâu
Trên site này, các máy cùng kiểu nằm trong danh mục máy tính không quạt, mỗi mã có trang thông số riêng để đối chiếu khung máy và bộ cổng trước khi chốt cấu hình đầy đủ.
Khi gửi yêu cầu báo giá, sáu thông tin nên nêu trước: số thiết bị nối tiếp cần đấu cùng chuẩn tín hiệu của từng thiết bị, chiều dài đường dây xa nhất, dung lượng bộ nhớ và kiểu ổ lưu trữ, điện áp nguồn tại vị trí lắp, kiểu giá lắp và nhiệt độ cao nhất trong tủ. Riêng số cổng nối tiếp nên xác nhận lại theo mã đầy đủ, vì hai mã chỉ khác nhau ở phần đuôi vẫn có thể khác nhau về bộ cổng. Muốn đối chiếu rộng hơn dải máy nhúng của hãng, xem danh mục máy tính nhúng Advantech trên IPC247.
Nếu chưa rõ nên đấu thẳng vào máy tính hay tách phần thu thập ra mô-đun rời, có thể chạy công cụ chọn máy theo yêu cầu rồi đối chiếu kết quả với bảng thiết bị phía trên.
Câu hỏi thường gặp về ARK-1124C-S1A3
ARK-1124C-S1A3 có mấy cổng nối tiếp?
Cấu hình mang mã này có bốn cổng nối tiếp, mỗi cổng đặt được RS-232, RS-422 hoặc RS-485 bằng mục chọn trong BIOS. Các cổng đặt độc lập nhau, nên một cổng có thể chạy RS-232 cho bộ điều khiển trong tủ, cổng khác chạy RS-485 cho chuỗi đồng hồ đo. Số cổng của các cấu hình đặt hàng khác cần đối chiếu tài liệu hãng theo mã đầy đủ.
Đổi chuẩn cổng nối tiếp trên máy bằng cách nào?
Chuẩn tín hiệu đặt trong BIOS chứ không đặt bằng cầu nối trên bo mạch, nên phải khởi động lại máy và vào màn hình cấu hình để đổi. Việc này nên làm trước khi đưa máy vào tủ, vì sau khi lắp thì cắm bàn phím và màn hình vào máy rất bất tiện. Nên ghi lại thiết lập của từng cổng vào hồ sơ trạm.
ARK-1124C-S1A3 đấu được bao nhiêu thiết bị RS-485?
Một cổng RS-485 nối được nhiều thiết bị trên cùng một trục dây, số lượng cụ thể phụ thuộc mức tải của bộ thu phát và chiều dài trục, cần đối chiếu tài liệu hãng. Điều kiện bắt buộc là mỗi thiết bị mang một địa chỉ riêng và hai đầu trục có điện trở đầu cuối. Khi vượt quá số thiết bị cho phép, phải chia trục và dùng thêm bộ lặp.
Cấu hình S1A3 khác S1A2 ở chỗ nào?
Hai mã dùng chung khung máy và chung bộ xử lý Intel Celeron N3350. Cấu hình S1A3 giao kèm 2 GB bộ nhớ DDR3L lắp ở khe SO-DIMM, nâng được tới 8 GB, và một ổ 2,5 inch dung lượng 500 GB chuẩn SATA cấp chạy liên tục, còn S1A2 giao kèm 8 GB bộ nhớ. Bảng thông số đầy đủ của bản 8 GB nằm trong bài riêng về ARK-1124C-S1A2.
Máy chịu được nhiệt độ nào và nhận nguồn ra sao?
Với ổ cứng cơ 2,5 inch giao kèm, cấu hình này làm việc trong dải 0 đến 40 độ C; dải -20 đến 60 độ C chỉ đạt khi đổi sang ổ thể rắn và linh kiện chịu nhiệt rộng, kèm luồng gió 0,7 m/s theo tài liệu hãng. Máy nhận nguồn qua giắc một chiều 12 V dạng ren khoá được, còn bản hai tầng nhận mô-đun nguồn dải 12 đến 24 V để lấy điện thẳng từ nguồn có sẵn trong tủ. Khi đặt trong tủ kín, cần cộng thêm phần nhiệt do các thiết bị khác trong tủ sinh ra.
Nên gửi thông tin gì khi hỏi mua ARK-1124C-S1A3?
Nên ghi rõ mã đặt hàng đầy đủ, số thiết bị nối tiếp cần đấu cùng chuẩn tín hiệu của từng thiết bị, chiều dài đường dây xa nhất, dung lượng bộ nhớ và kiểu ổ lưu trữ, điện áp nguồn tại vị trí lắp và kiểu giá lắp. Nếu số đường nối tiếp vượt quá bốn, nên nêu luôn để tính phương án mở rộng bằng mô-đun rời.
