Dùng ARK-1124C thay máy tính để bàn cỡ nhỏ đang kê trong tủ điện là việc nhiều nhà máy đã làm khi máy cũ bắt đầu hỏng theo mùa nóng. Bài viết trình bày quy trình chuyển sang máy tính nhúng siêu mỏng không quạt Advantech ARK-1124C mã ARK-1124C-S1A3: bảy bước theo thứ tự thi công, dấu hiệu để biết mỗi bước đã đạt, và những chỗ hay vướng trong lúc chuyển. Phần thông số kỹ thuật và bảng đấu nối thiết bị nối tiếp nằm ở bài riêng, có liên kết ngay bên dưới.
Vì sao trạm trong tủ nên bỏ máy để bàn
Rất nhiều trạm thu thập số liệu ở Việt Nam khởi đầu bằng một máy để bàn cỡ nhỏ kê tạm trong tủ điện. Cách làm đó chạy được vài tháng đầu, sau đó phát sinh ba nhóm sự cố lặp đi lặp lại.
Bụi và hơi dầu. Quạt của máy để bàn hút không khí xưởng vào trong thân máy. Sau vài tháng, lớp bụi bám lên tản nhiệt làm nhiệt độ tăng dần, máy bắt đầu tự khởi động lại vào giờ nóng nhất trong ngày. Máy nhúng không quạt thoát nhiệt qua vỏ, bên trong không có luồng khí đi qua.

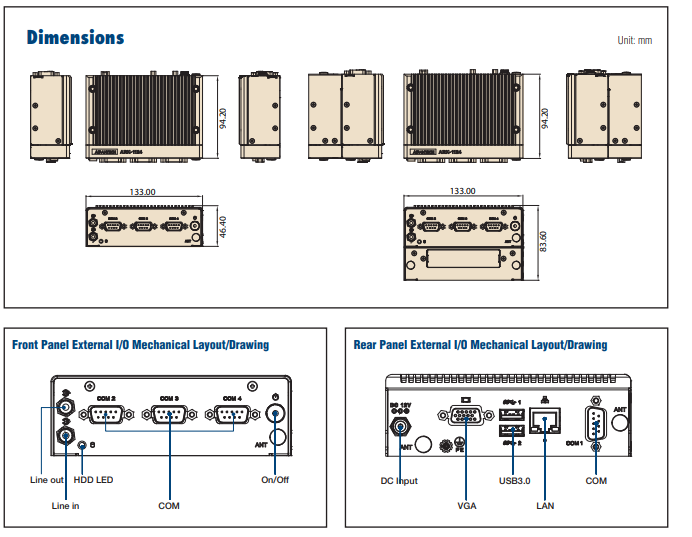

Nguồn điện và không gian. Máy để bàn cần ổ cắm 220 V và một khoảng trống đủ cho cả thân máy lẫn dây. Trong tủ điện, khoảng trống đó thường phải lấy từ chỗ dành cho thiết bị khác. Máy nhúng dày 46,4 mm gá được lên ray DIN hoặc lên tấm nền, lấy điện một chiều thẳng từ nguồn có sẵn trong tủ.
Rung và va chạm. Máy để bàn có ổ cứng cơ, quạt và giắc nguồn không khoá. Trên tủ gắn cạnh máy sản xuất, rung kéo dài làm giắc lỏng dần và máy mất điện đột ngột. Máy nhúng dùng giắc một chiều dạng ren khoá được, loại bỏ nguyên nhân này.
Thông số đầy đủ, số cổng nối tiếp và bảng đối chiếu thiết bị hiện trường của mã này nằm ở bài thông số kỹ thuật ARK-1124C-S1A3 và cổng nối tiếp. Bài đang đọc chỉ bàn phần quy trình chuyển đổi.
Bảy bước chuyển từ máy để bàn sang ARK-1124C-S1A3
Bảng dưới là danh mục kiểm theo thứ tự thi công. Cột bên phải nêu dấu hiệu để người phụ trách xác nhận bước đó đã xong, thay vì đánh dấu theo cảm tính.
| Bước | Việc phải làm | Dấu hiệu đạt |
|---|---|---|
| 1. Lập danh sách thiết bị đang cắm | Ghi từng thiết bị đang nối vào máy cũ: loại cổng, chuẩn tín hiệu, tốc độ truyền, chiều dài dây | Danh sách có đủ mọi thiết bị, kể cả khoá phần mềm dạng USB và máy in tem ít dùng |

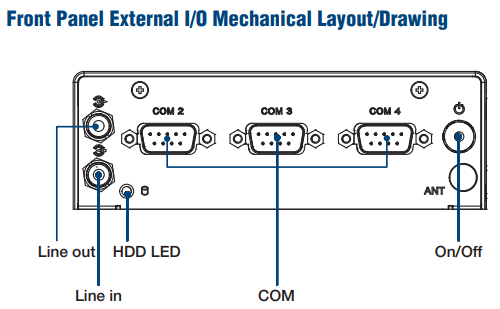

| 2. Đối chiếu bộ cổng | So danh sách bước 1 với bộ cổng của máy mới: bốn cổng nối tiếp, một cổng mạng, hai cổng USB 3.0, một ngõ VGA | Mọi thiết bị trong danh sách có chỗ cắm, hoặc đã chốt phương án mô-đun rời cho phần thiếu |
| 3. Đo tải phần mềm trên máy cũ | Theo dõi mức chiếm bộ nhớ và mức chiếm bộ xử lý suốt một ca đầy đủ, ghi lại mức cao nhất | Mức cao nhất trong ca nằm dưới ngưỡng của cấu hình định đặt, còn dư phần dự phòng |
| 4. Kiểm bản quyền và trình điều khiển | Cài thử hệ điều hành, phần mềm ứng dụng và trình điều khiển thiết bị lên một máy mẫu | Phần mềm chạy trên máy mẫu, khoá bản quyền nhận đúng, thiết bị ngoại vi hoạt động |
| 5. Chuyển dữ liệu và cấu hình | Sao dữ liệu vận hành, tệp cấu hình, lịch tác vụ; đặt chuẩn tín hiệu cho từng cổng nối tiếp trong BIOS | Máy mới đọc được thiết bị và ghi được dữ liệu ở bàn thử, trước khi mang ra tủ |
| 6. Chốt cơ khí và nguồn | Chọn giá gá, xác định khoảng hở quanh vỏ, chốt nguồn 12 V hay mô-đun dải 12 đến 24 V theo nguồn có sẵn trong tủ | Máy gá chắc, mặt vỏ hở, đo nhiệt độ vỏ sau hai giờ chạy tải thật thấy ổn định |
| 7. Chạy song song rồi bàn giao | Cho hai máy chạy cùng lúc, đối chiếu số liệu; lập hồ sơ trạm và đưa máy vào phần mềm quản lý từ xa | Số liệu hai máy khớp nhau qua ít nhất một ca; hồ sơ trạm có sơ đồ đấu dây và thiết lập BIOS từng cổng |
Bước 3 và bước 7 là hai bước hay bị bỏ qua nhất. Bỏ bước 3 thì máy mới về tới nơi mới phát hiện bộ nhớ chật, phải đổi mã và chờ thêm một chu kỳ giao hàng. Bỏ bước 7 thì sai lệch số liệu chỉ lộ ra sau khi máy cũ đã tháo đi, lúc đó không còn chỗ để đối chiếu.
Những chỗ hay vướng khi chuyển đổi
Số hiệu cổng nối tiếp đổi. Phần mềm cũ thường ghi cứng tên cổng trong tệp cấu hình. Trên máy mới, cùng một thiết bị có thể nằm ở số hiệu khác. Việc cần làm là mở tệp cấu hình sửa lại số hiệu, hoặc đổi số hiệu cổng trong phần quản lý thiết bị của hệ điều hành cho khớp với tên cũ.
Card thu thập cắm trong khe mở rộng. Máy để bàn có khe cắm card khổ lớn, máy nhúng siêu mỏng thì không. Nếu trạm đang dùng card thu thập tín hiệu, phải thay bằng mô-đun rời nối qua cổng nối tiếp hoặc qua mạng. Đây là hạng mục nặng nhất trong cả quá trình, nên phải phát hiện ngay ở bước 1 chứ không để tới lúc lắp.
Màn hình chỉ còn ngõ số. Máy mang mã này xuất hình qua ngõ VGA. Màn hình đời mới nhiều bản chỉ còn ngõ số, nên hoặc giữ lại màn cũ, hoặc chuẩn bị bộ chuyển đổi, hoặc chọn mã máy có ngõ hình số. Nên thử cả cụm màn hình và dây trước ngày lắp.
Ổ cứng cơ trong tủ nóng và rung. Cấu hình này giao kèm một ổ 2,5 inch dung lượng 500 GB. Nếu tủ nóng hoặc gắn trên khung có rung, nên đổi sang ổ thể rắn ngay từ lúc đặt hàng. Cách chọn ổ theo dải nhiệt và theo lượng ghi mỗi ngày được nêu trong bài ổ nhớ công nghiệp Advantech SQFlash.
Nguồn trong tủ không phải 12 V. Nhiều tủ chỉ có sẵn nguồn 24 V cho thiết bị điều khiển. Khi đó phải chốt từ đầu là dùng bản hai tầng kèm mô-đun nguồn dải 12 đến 24 V, hay thêm một bộ đổi nguồn nhỏ. Chốt muộn thì phải chờ phụ kiện, trong khi máy đã nằm sẵn ở kho.
Chọn cấu hình ARK-1124C cho trạm đang có
Sau khi xong bước 3, việc chọn mã trở nên đơn giản. Nếu phần mềm chỉ thu thập số liệu, hiển thị vài bảng và đẩy dữ liệu lên máy chủ, cấu hình 2 GB bộ nhớ của mã đang bàn là đủ. Nếu phần mềm mở nhiều cửa sổ giám sát cùng lúc hoặc chạy thêm cơ sở dữ liệu tại chỗ, nên chuyển sang cấu hình 8 GB, trình bày ở bài ARK-1124C-S1A2 bản 8 GB.
ARK-1124C-S1A3 đã có bốn cổng RS-232/422/485 và một khe mini PCIe khổ đầy đủ cho mô-đun mạng không dây hoặc mạng di động, nên phần lớn trạm thu thập không phải đổi dòng. Trường hợp nên bỏ hẳn dòng ARK-1124C là trạm cần hai cổng mạng hoặc ngõ hình số; khi đó nên xem ARK-1124H.
Với cụm nhiều trạm nằm rải trong nhà máy, nên tính luôn phần quản lý từ xa ngay khi chuyển máy đầu tiên. Cài đặt thống nhất từ đầu rẻ hơn nhiều so với việc quay lại từng tủ sau này, cách làm mô tả trong bài phần mềm nhúng DeviceOn iEdge.
Mua ARK-1124C-S1A3 ở đâu
Trên site này, các máy cùng kiểu nằm trong danh mục máy tính không quạt. Mỗi mã có trang thông số riêng, tiện cho việc đối chiếu bộ cổng ở bước 2 của quy trình phía trên.
Khi gửi yêu cầu báo giá cho một dự án thay thế, nên gửi kèm kết quả của bước 1 và bước 3: danh sách thiết bị đang cắm vào máy cũ và mức chiếm bộ nhớ cao nhất đo được trong một ca. Hai thông tin này quyết định chọn cấu hình bộ nhớ, chọn kiểu ổ lưu trữ và có cần mô-đun mở rộng cổng hay không. Muốn đối chiếu rộng hơn dải máy công nghiệp của hãng, xem danh mục máy tính công nghiệp Advantech trên IPC247.
Nếu chưa chắc trạm nên dùng máy nhúng siêu mỏng hay máy hộp có khe mở rộng, có thể chạy công cụ chọn máy theo yêu cầu rồi đối chiếu kết quả với danh sách thiết bị ở bước 1.
Câu hỏi thường gặp về ARK-1124C thay máy tính để bàn
Vì sao nên bỏ máy tính để bàn đặt trong tủ điện?
Máy để bàn có quạt hút, nên kéo bụi và hơi dầu vào trong thân máy; đó là nguyên nhân hỏng thường gặp nhất ở tủ đặt trong xưởng. Máy để bàn cũng chỉ nhận điện xoay chiều 220 V và không có bộ giá gá công nghiệp, nên phải kê tạm trong tủ. Máy nhúng không quạt bỏ được cả ba điểm yếu đó.
Chuyển sang ARK-1124C thì phần mềm đang chạy có phải viết lại không?
Phần lớn trường hợp không phải viết lại, vì máy chạy nền tảng Intel và hệ điều hành thông dụng. Hai chỗ hay phải sửa là số hiệu cổng nối tiếp và đường dẫn ổ đĩa, do phần cứng mới đánh số khác máy cũ. Nếu phần mềm gắn khoá bản quyền theo phần cứng, phải xin cấp lại khoá trước khi tháo máy cũ.
Máy cũ có card thu thập cắm trong khe mở rộng thì xử lý thế nào?
Máy nhúng siêu mỏng không có khe cắm card khổ lớn, nên card thu thập phải thay bằng mô-đun rời nối qua cổng nối tiếp hoặc qua mạng. Đây là hạng mục phải chốt ngay ở bước khảo sát, vì nó đổi cả cách đi dây trong tủ. Với bản hai tầng, một phần nhu cầu mở rộng cổng giải quyết được bằng mô-đun iDoor.
Bao lâu thì chuyển xong một trạm?
Phần lắp đặt cơ khí và đấu dây thường gọn trong một ca nếu đã chuẩn bị sẵn giá gá, dây và nguồn. Phần tốn thời gian là chạy song song hai máy để đối chiếu số liệu, thường mất từ một đến ba ca sản xuất. Nên tính lịch chuyển vào ca có sản lượng thấp.
Nên chọn cấu hình bộ nhớ nào cho trạm thay thế?
Cách chắc chắn là đo mức chiếm bộ nhớ trên máy cũ trong một ca đầy đủ rồi lấy mức cao nhất cộng thêm phần dự phòng. Cấu hình ARK-1124C-S1A3 giao kèm 2 GB bộ nhớ, đủ cho phần mềm thu thập số liệu và giao diện đơn giản. Nếu phần mềm mở nhiều cửa sổ giám sát cùng lúc, nên chọn cấu hình 8 GB.
