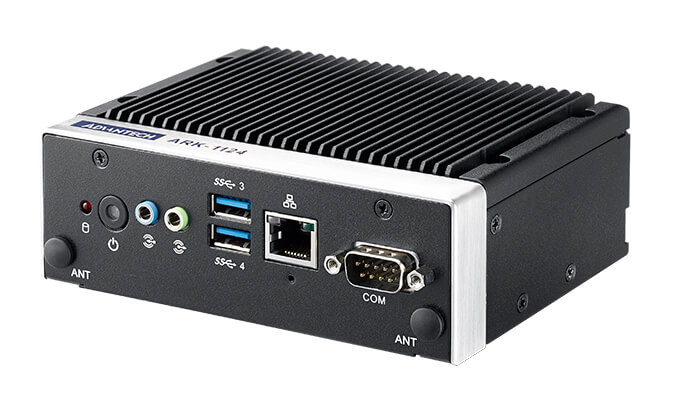

ARK-1124H-S6A3 là một mã đặt hàng của dòng máy tính nhúng siêu mỏng không quạt Advantech ARK-1124H. Cấu hình này chạy Intel Atom E3940 bốn nhân, có khe mini PCIe khổ đầy đủ kèm khay SIM cỡ nano, một cổng nối tiếp, bốn cổng USB 3.0 và mô-đun bảo mật phần cứng. Bài viết trả lời hai câu hỏi của người đang phải mua thay thế: mã này khác mã S6A2 ở đâu, và phải làm gì để máy mới nhận đúng việc của máy cũ.
Thông số kỹ thuật ARK-1124H-S6A3
Bảng dưới gom thông số công bố cho đúng cấu hình mang mã này. Ô nào thay đổi theo mã đặt hàng thì ghi theo tài liệu hãng.
| Hạng mục | Thông số |
|---|---|
| Kiểu máy | Máy tính nhúng siêu mỏng, không quạt, vỏ hợp kim nhôm |
| Bộ xử lý | Intel Atom E3940 bốn nhân, dạng hệ thống trên một chip |
| Bộ nhớ đệm | 2 MB |
| BIOS | AMI EFI 64 Mbit |
| Ngõ hình | Màn kép độ phân giải cao; cổng HDMI 1.4b đạt 3840 x 2160 ở 30 Hz |
| Cổng mạng | Gigabit dùng chip Intel i210, hỗ trợ đánh thức máy qua mạng |
| Cổng nối tiếp | 1 cổng, đặt RS-232, RS-422 hoặc RS-485 |
| Cổng USB | 4 cổng USB 3.0 |
| Khe mở rộng | 1 khe mini PCIe khổ đầy đủ cho mô-đun mạng không dây hoặc mạng di động, kèm khay SIM cỡ nano; 1 khe M.2 chuẩn E-key cho mô-đun mạng không dây |
| Lưu trữ | Khay ổ chuẩn SATA III |
| Bảo mật phần cứng | Có mô-đun bảo mật phần cứng theo công bố của hãng |
| Nhiệt độ làm việc | -20 đến 60 độ C với ổ và RAM dải nhiệt rộng (0 đến 40 độ C khi dùng ổ cứng cơ) |
| Kích thước và khối lượng | 133 x 46,4 x 94,2 mm; 0,7 kg |
| Rung và sốc | Có công bố khả năng chịu rung, chịu sốc và kháng ẩm khi đang chạy |
| Hệ điều hành | Theo yêu cầu khi đặt hàng |
Điểm đáng chú ý trong bảng là khe mini PCIe khổ đầy đủ kèm khay SIM. Chi tiết này biến máy thành trạm tự kết nối được qua mạng di động, không phụ thuộc đường cáp mạng của nhà máy. Đó cũng là chỗ khác rõ nhất so với mã S6A2 cùng dòng.
S6A2 khác S6A3 chỗ nào và phải làm gì khi đổi
Hai mã dùng chung khung máy, chung bộ xử lý, chung kích thước và chung dải nhiệt. Phần khác nhau nằm ở cấu hình theo mã, và mỗi khác biệt kéo theo một việc cụ thể khi thay máy. Bảng dưới đặt cạnh nhau ba cột: mã cũ, mã mới và việc phải làm.
| Hạng mục | ARK-1124H-S6A2 | ARK-1124H-S6A3 | Việc phải làm khi đổi |
|---|---|---|---|
| Bộ xử lý, kích thước, dải nhiệt | Atom E3940 bốn nhân; 133 x 46,4 x 94,2 mm; -20 đến 60 độ C với ổ và RAM dải nhiệt rộng, 0 đến 40 độ C với ổ cứng cơ | Giống hệt | Không phải sửa giá gá, khoảng hở tản nhiệt hay chỗ đặt trong tủ |
| Bộ nhớ | 8 GB DDR3L 1866 MHz trên một khe SO-DIMM | Theo tài liệu hãng cho mã đầy đủ | Ghi rõ mức bộ nhớ cần vào yêu cầu báo giá, không suy ra từ máy cũ |
| Khe mở rộng | 1 khe M.2 E-key và 1 khe mini PCIe khổ đầy đủ | Giống hệt | Kiểm mô-đun trong máy cũ đang cắm khe nào rồi cắm lại đúng khe tương ứng trên máy mới |
| Mạng di động | Theo tài liệu hãng | Khay SIM cỡ nano trên khe mini PCIe | Nếu trạm dùng SIM thì đây là mã đúng; chuẩn bị đường ăng-ten ra ngoài vỏ tủ |
| Cổng nối tiếp | Theo tài liệu hãng | 1 cổng, đặt được ba chuẩn | Đếm lại thiết bị nối tiếp của trạm; quá một thiết bị thì thêm mô-đun rời |
| Cổng USB | Theo tài liệu hãng | 4 cổng USB 3.0 | Kiểm khoá bản quyền dạng USB và thiết bị ngoại vi đang cắm trên máy cũ |
| Bảo mật phần cứng | Theo tài liệu hãng | Có mô-đun bảo mật phần cứng | Nếu quy định nội bộ bắt mã hoá ổ, khai mục này ngay khi đặt hàng |
| Ngõ hình | Hai ngõ HDMI độc lập, độ phân giải 4K | Màn kép, HDMI 1.4b đạt 3840 x 2160 ở 30 Hz | Đối chiếu tần số quét màn hình đang dùng, nhất là màn 4K yêu cầu 60 Hz |
Bảng thông số đầy đủ và cách chọn mức bộ nhớ cho mã S6A2 nằm ở bài ARK-1124H-S6A2 và cách chọn bộ nhớ theo tải. Với mọi khác biệt trong bảng, nguyên tắc chung là xác nhận lại theo bảng mã đặt hàng của hãng trước khi chốt, vì cùng một dòng có nhiều mã và bộ cổng thay đổi theo mã.
Chọn máy thay thế khi trạm đang chạy bị hỏng
Khi một trạm dừng, thời gian trôi nhanh hơn bình thường. Bốn việc dưới đây làm theo thứ tự sẽ rút ngắn quãng chờ.
Chép mã đầy đủ trên tem máy cũ. Tem dán ở mặt dưới hoặc mặt sau ghi mã đặt hàng đầy đủ, gồm cả phần đuôi. Chỉ ghi tên dòng là không đủ, vì hai mã cùng dòng có thể khác nhau về bộ cổng và khe mở rộng.
Chụp mặt cổng và liệt kê mô-đun đang cắm. Ảnh mặt cổng cho biết trạm thực sự dùng những cổng nào, thường ít hơn số cổng máy có. Nếu trong máy có mô-đun mạng không dây hoặc mô-đun mạng di động, phải ghi cả loại khe đang cắm.
Hỏi trạng thái cung ứng trước khi chốt mã. Một mã cụ thể có thể đã ngừng sản xuất trong khi cả dòng vẫn còn. Khi đó, cách nhanh nhất là chọn mã kế nhiệm trong cùng dòng và chấp nhận vài khác biệt nhỏ ở bộ cổng, thay vì chờ hàng cũ.
Cân nhắc đổi hẳn sang dòng khác nếu nhu cầu đã đổi. Nếu trạm nay cần từ hai đường nối tiếp trở lên, mã có bốn cổng trình bày trong bài ARK-1124C-S1A3 và bảng đấu thiết bị nối tiếp hợp hơn. Nếu phần mềm đã vượt mức 8 GB bộ nhớ, hướng đúng là dòng có hai khe DDR4 nêu ở bài ARK-1551-U0A1. Nếu trạm cần khay ổ 2,5 inch dung lượng lớn, xem ARK-1123H.
Giữ nguyên ảnh hệ điều hành khi đổi máy
Với trạm đã chạy nhiều năm, phần tốn công nhất không phải phần cứng mà là cài lại phần mềm. Bung lại ảnh ổ của máy cũ lên máy mới là cách nhanh nhất, nhưng chỉ chạy trơn khi chuẩn bị đủ bốn việc.
Việc thứ nhất là trình điều khiển. Hai mã cùng dòng vẫn có thể khác nhau ở chip mạng hoặc ở mô-đun mở rộng, nên phải tải sẵn bộ trình điều khiển theo đúng mã mới. Việc thứ hai là khoá bản quyền: phần mềm gắn khoá theo phần cứng sẽ báo sai máy ngay lần chạy đầu, nên phải xin cấp lại khoá trước khi tháo máy cũ khỏi tủ.
Việc thứ ba là số hiệu cổng nối tiếp. Sau khi bung ảnh, cùng một thiết bị có thể nhận số hiệu khác, làm phần mềm không đọc được dữ liệu dù dây đấu đúng. Cách xử lý là đổi số hiệu cổng trong phần quản lý thiết bị cho khớp tên cũ, hoặc sửa tệp cấu hình của phần mềm. Việc thứ tư là chạy thử ở bàn: bung ảnh, cắm đủ thiết bị, chạy một lượt đầy đủ rồi mới mang ra tủ.
Sau khi trạm chạy lại, nên đưa máy vào phần mềm quản lý thiết bị để lần sau biết trước máy nào sắp có vấn đề thay vì chờ trạm dừng, cách làm nêu trong bài phần mềm nhúng DeviceOn iEdge.
Mua ARK-1124H-S6A3 ở đâu
Trên site này, các máy cùng kiểu nằm trong danh mục máy tính không quạt, mỗi mã có trang thông số riêng để đối chiếu bộ cổng và khe mở rộng trước khi chốt.
Với đơn hàng thay thế, nên gửi kèm sáu thông tin: mã đầy đủ ghi trên tem máy cũ, ảnh mặt cổng của máy đang dùng, danh sách mô-đun đang cắm trong khe mở rộng, mức bộ nhớ và kiểu ổ lưu trữ, điện áp nguồn tại chỗ và kiểu giá lắp. Nếu cần giữ nguyên ảnh hệ điều hành, nên nói rõ ngay từ đầu để bên bán chuẩn bị trình điều khiển đúng mã. Muốn đối chiếu rộng hơn dải máy nhúng của hãng, xem danh mục máy tính nhúng Advantech trên IPC247.
Nếu nhu cầu của trạm đã đổi so với lúc mua máy cũ, có thể chạy công cụ chọn máy theo yêu cầu rồi đối chiếu kết quả với bảng so hai mã phía trên.
Câu hỏi thường gặp về ARK-1124H-S6A3
ARK-1124H-S6A3 khác ARK-1124H-S6A2 ở chỗ nào?
Hai mã dùng chung khung máy ARK-1124H, chung bộ xử lý Intel Atom E3940 bốn nhân, chung kích thước 133 x 46,4 x 94,2 mm và chung dải nhiệt -20 đến 60 độ C khi dùng ổ và RAM dải nhiệt rộng (0 đến 40 độ C với ổ cứng cơ). Khác biệt nằm ở phần cấu hình theo mã: bản S6A3 công bố khe mini PCIe khổ đầy đủ kèm khay SIM cỡ nano, một cổng nối tiếp, bốn cổng USB 3.0 và mô-đun bảo mật phần cứng. Trước khi đặt, vẫn phải đối chiếu bảng mã đặt hàng của hãng.
Máy cũ hỏng thì có phải mua đúng mã cũ không?
Không bắt buộc, nhưng đổi mã thì phải kiểm lại ba thứ: bộ cổng, khe mở rộng đang cắm mô-đun gì, và mức bộ nhớ phần mềm đang dùng. Nếu ba thứ đó khớp thì mã khác trong cùng dòng vẫn thay được mà không phải sửa tủ hay sửa dây. Việc đầu tiên nên làm là chép lại mã đầy đủ ghi trên tem của máy cũ.
Có giữ nguyên được ảnh hệ điều hành của máy cũ không?
Giữ được khi hai máy cùng dòng và cùng nền phần cứng, nhưng phải chuẩn bị trước ba việc: bổ sung trình điều khiển cho phần cứng khác biệt, kiểm khoá bản quyền phần mềm gắn theo phần cứng, và đối chiếu số hiệu cổng nối tiếp sau khi khởi động. Nên bung ảnh lên máy mới và chạy thử ở bàn trước khi mang ra tủ.
Khe mini PCIe kèm khay SIM dùng vào việc gì?
Khe này nhận mô-đun truyền dữ liệu qua mạng di động, còn khay SIM giữ thẻ của nhà mạng. Nhờ vậy trạm tự gửi số liệu về trung tâm mà không cần kéo cáp mạng tới nơi. Khi lắp, phải tính đường ăng-ten ra ngoài vỏ tủ kim loại, vì tủ kín chắn sóng.
Nên mua dự phòng bao nhiêu máy cho một cụm trạm?
Cách thường dùng là giữ một máy dự phòng cho mỗi nhóm trạm cùng cấu hình, kèm một ổ đã bung sẵn ảnh hệ điều hành. Con số cụ thể phụ thuộc số trạm, mức thiệt hại của một giờ dừng và thời gian giao hàng của mã đang dùng. Nên hỏi trạng thái cung ứng của mã ngay khi lập kế hoạch dự phòng.
Nên gửi thông tin gì khi hỏi mua ARK-1124H-S6A3 để thay máy cũ?
Nên gửi mã đầy đủ ghi trên tem máy cũ, ảnh mặt cổng của máy đang dùng, danh sách mô-đun đang cắm trong khe mở rộng, mức bộ nhớ và kiểu ổ lưu trữ, điện áp nguồn tại chỗ và kiểu giá lắp. Nếu cần giữ nguyên ảnh hệ điều hành, nên nói rõ để bên bán chuẩn bị trình điều khiển kèm theo.
